نبود ولتاژ در برد صوت ایفون تابا 1070

[miladkarimi4277]

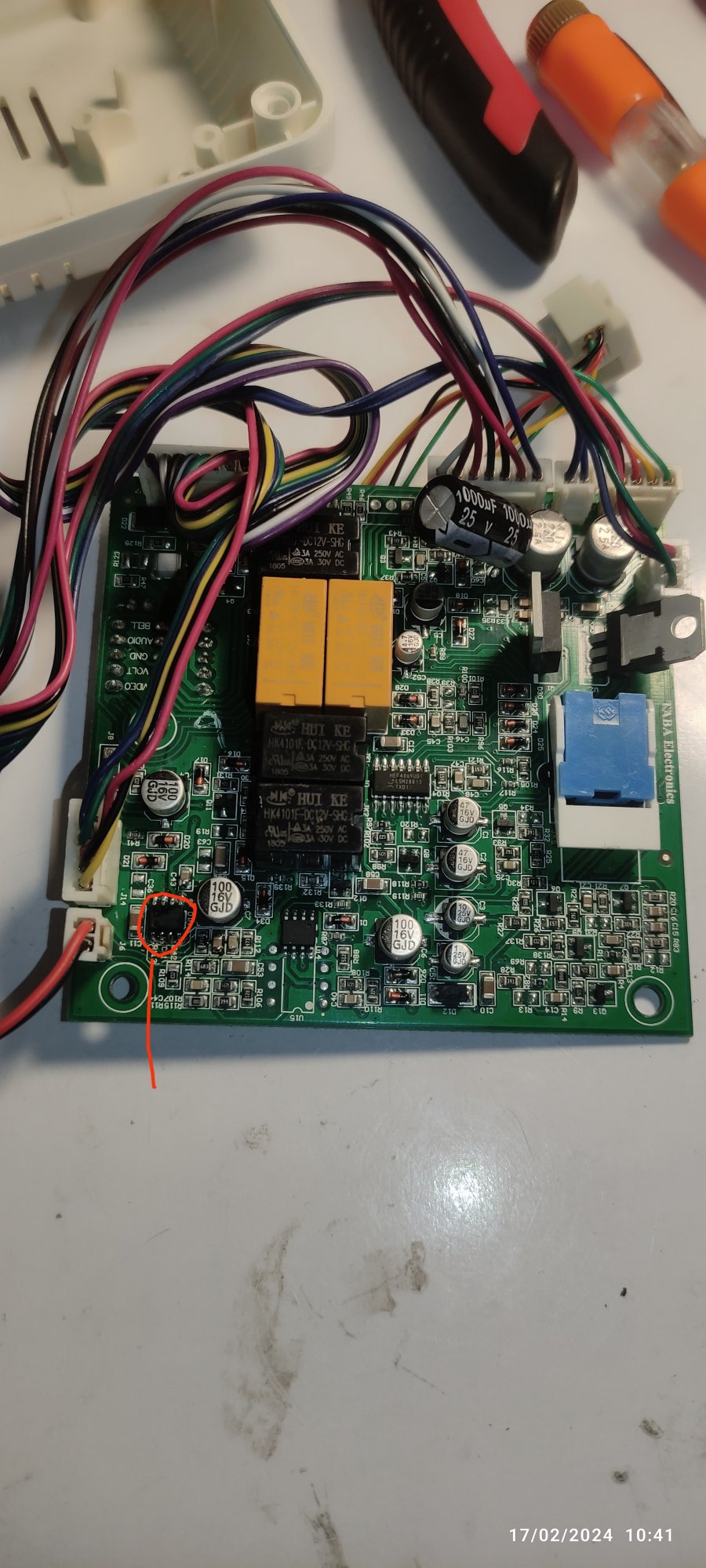

سلام ختمت مهندسین عزیز دوستان این ایفون صدا نداشته که دادن یه نفر این ایسی که علامت زدم برداشته یع چیز علاوتر گذاشته که خودم ایسی lm386گذاشتم الان برق 14سرخازن ها سر رگلاتور اصلا تو برد ولتاژ نداریم؟



[miladkarimi4277]

کسی نیست کمک کنه



[Parsa2309]

کسی نیست کمک کنه

با احترام
اینکه ولتاژ ندارید، ربطی به این آیسی که برای صوت هستش نداره. ‌شما از سوکت ورودی تغذیه برد و رگولاتور ۱۲ ولت تست رو شروع کن



[miladkarimi4277]

با احترام
اینکه ولتاژ ندارید، ربطی به این آیسی که برای صوت هستش نداره. ‌شما از سوکت ورودی تغذیه برد و رگولاتور ۱۲ ولت تست رو شروع کن

سر رگلاتور هیچ ولتاژی نداریم مهندس



[miladkarimi4277]

با احترام
اینکه ولتاژ ندارید، ربطی به این آیسی که برای صوت هستش نداره. ‌شما از سوکت ورودی تغذیه برد و رگولاتور ۱۲ ولت تست رو شروع کن

مهندس به خروجی رگلاتور 12دادم مانیتور روشن شد



[Parsa2309]

سر رگلاتور هیچ ولتاژی نداریم مهندس

با احترام
از سوکت تغذیه تا رگلاتور ، مسیر خاصی نداره . یا لحیم سردی دارید یا تغذیه مشکل داره و یا _+ رو جابجا میزنید . ولا غیر . دقیقتر بررسی کنید .



[miladkarimi4277]

با احترام
از سوکت تغذیه تا رگلاتور ، مسیر خاصی نداره . یا لحیم سردی دارید یا تغذیه مشکل داره و یا _+ رو جابجا میزنید . ولا غیر . دقیقتر بررسی کنید .

اینقدر از زیرو رو رد کردن ادم گیج میشه ینی من نمیتونم یه مسیر مستقیم بدم به رگلاتور



[Parsa2309]

اینقدر از زیرو رو رد کردن ادم گیج میشه ینی من نمیتونم یه مسیر مستقیم بدم به رگلاتور

با احترام
منفی که قاعدتا مستقیم ارتباط داره . تو مسیر مثبت ، فارغ از خازنها ،احتمالا یک دیود داره . کافیه از سوکت تغذیه و پایه های رگولاتور تست بوق و تست دیود بگیرید . پایه های رله هم شاید درگیر باشند . کارگاه نیستم وگرنه از روی برد یدک راهنمایی میکردم . من تا حالا این مشکل رو توی هیچ بردتابا ندیدم. مگر با جابجا زدن قطبها



[ghasemdorosh]

اینکه چیز خاصی نیست. خب از رگولاتور تا پای مثبت سوکتی که تغذیه وصل میشه دنبال کن ببین مسیر هستش یانه



[ghasemdorosh]

میتوتی هم سیم مثبت تغذیه که باید 15 ولت باشه مستقیم وصل کن به پایه رگولاتور و مشکلی نیست و راحت کار میکنه
