مشکل: منبع تغذیه که ولتاژی نداره

[arstan]

سلام

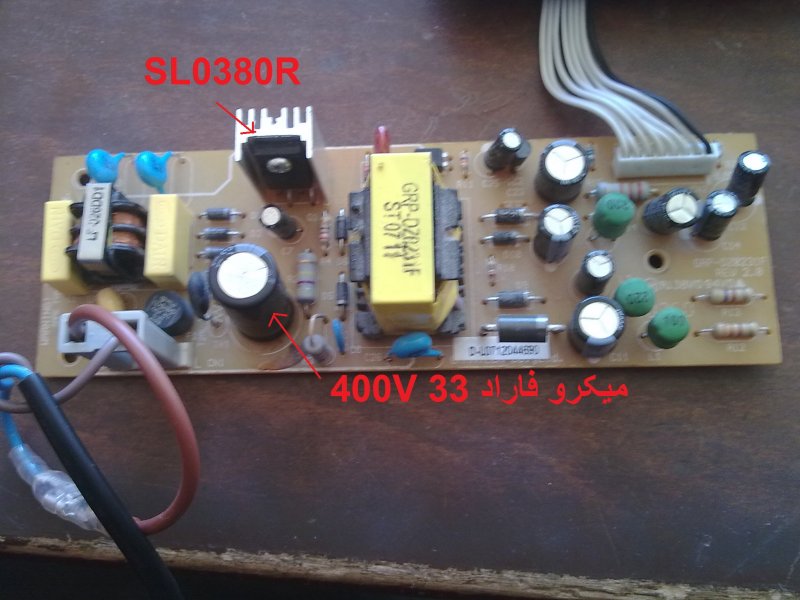

منبع تغذیه که عکسش را پیوست میکنم پنج تا خروجی ولتاژ داره و 3 تا گرند که به ترتیب خروجی هارا می نویسم . از سیم سیاه شروع میکنم
1- 3.3
2- 3.3
3- G
4- 8
5- G
6- 12
7- G
8- 23
ولی هیچ یک از آنها ولتاژی نمیده . تنها کاری که انجام دادم خازن بزرگ 400V را که در شکل علامت زدم عوض کزدم . اگه میشه راهنمایی کنید .



[DRG]

سر خازن چند ولت داری؟

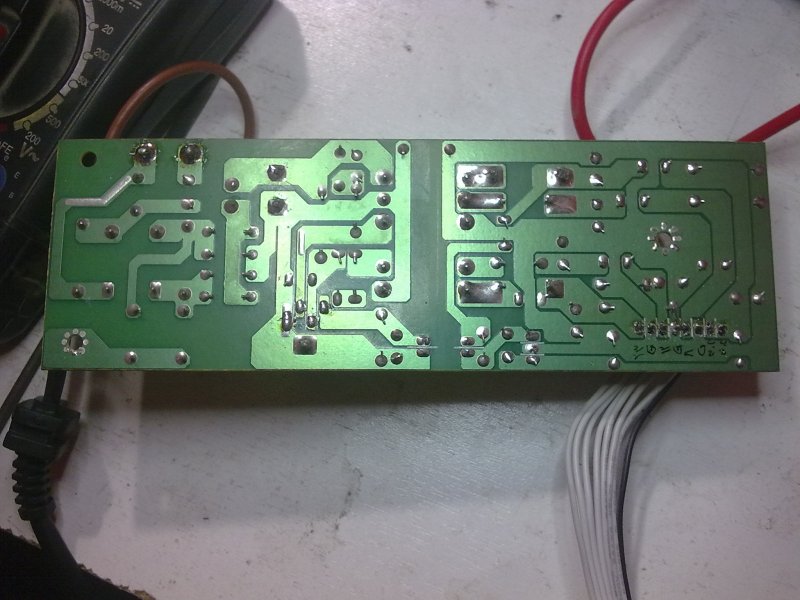

عکس پشت برد رو هم لطف کن بذار



[arstan]

تشکر
سر خازن حدود 320 ولت است ( سیم منفی ولت متر به پایه منفی و سیم مثبت ولت متر به پایه مثبت خازن )



[GREEN_DAY]

سلام

ببین تو خروجی ترانست ولتاژ داری ؟ ؟؟



[arstan]

سلام

ببین تو خروجی ترانست ولتاژ داری ؟ ؟؟

با تشکر
ولتاژ گیری خروجی ترانس را اگه میشه توضیح بدین که سیم ولت متر را به کدام پایه ها وصل کنم اگه از روی شکل پشت مدار توضیح بدین خیلی ممنون میشم .



[GREEN_DAY]

با تشکر
ولتاژ گیری خروجی ترانس را اگه میشه توضیح بدین که سیم ولت متر را به کدام پایه ها وصل کنم اگه از روی شکل پشت مدار توضیح بدین خیلی ممنون میشم .

دورود

به ترتیب و پله پله ولتاژ گیری کن ببین تا اولیه ترانس ولتاژ داری بعداً به قسمت ثانویه به بعد برو هر ولتاژ که نداری اون مسیر رو برو و سر راهش ببین چه قطعاتی هستش همش رو تست کن و از سالم بودن خازن های خروجی اطمینان حاصل کن .



[arstan]

سلام

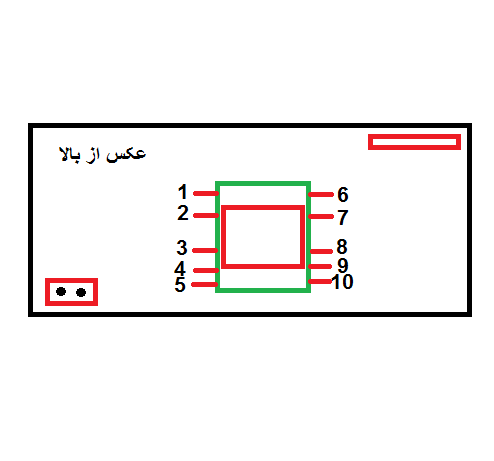

راستش من ولتاژ گیری ترانس را نمیدونم . با این توضیحی که دادی به جایی نمیرسم . از روی شکلی که میفرستم برام بنویس که رنج ولت متر روی چه عددی باشه ( AC یا DC ) سیم سیاه و قرمز ولت متر را به کدام پایه وصل کنم . ولتاژ پایه ها تقریبا چقدر باید باشه تا سالم باشه ؟. کدام پایه ها اولیه و کدام پایه ها ثانویه است ؟ تشکر



[reza_476]

باسلام
دوست عزیز شما این عیب را در این تاپیک نیز مطرح کردی(تکراری)!!!

http://www.irantk.ir/showthread.php?t=46091

​



[reza_476]

شماره SL0380Rنیمه هادی که با رنگ قرمز و فلش در تاپیک اول مشخص کردی دیتاشیت آن در اینترنت وجود ندارد احتمالا اشتباه نوشتی؟



[arstan]

شماره SL0380Rنیمه هادی که با رنگ قرمز و فلش در تاپیک اول مشخص کردی دیتاشیت آن در اینترنت وجود ندارد احتمالا اشتباه نوشتی؟

سلام ببخشید . تصحیح میکنم

5L0380R شماره اول 5 بوده که من S نوشتم .​
