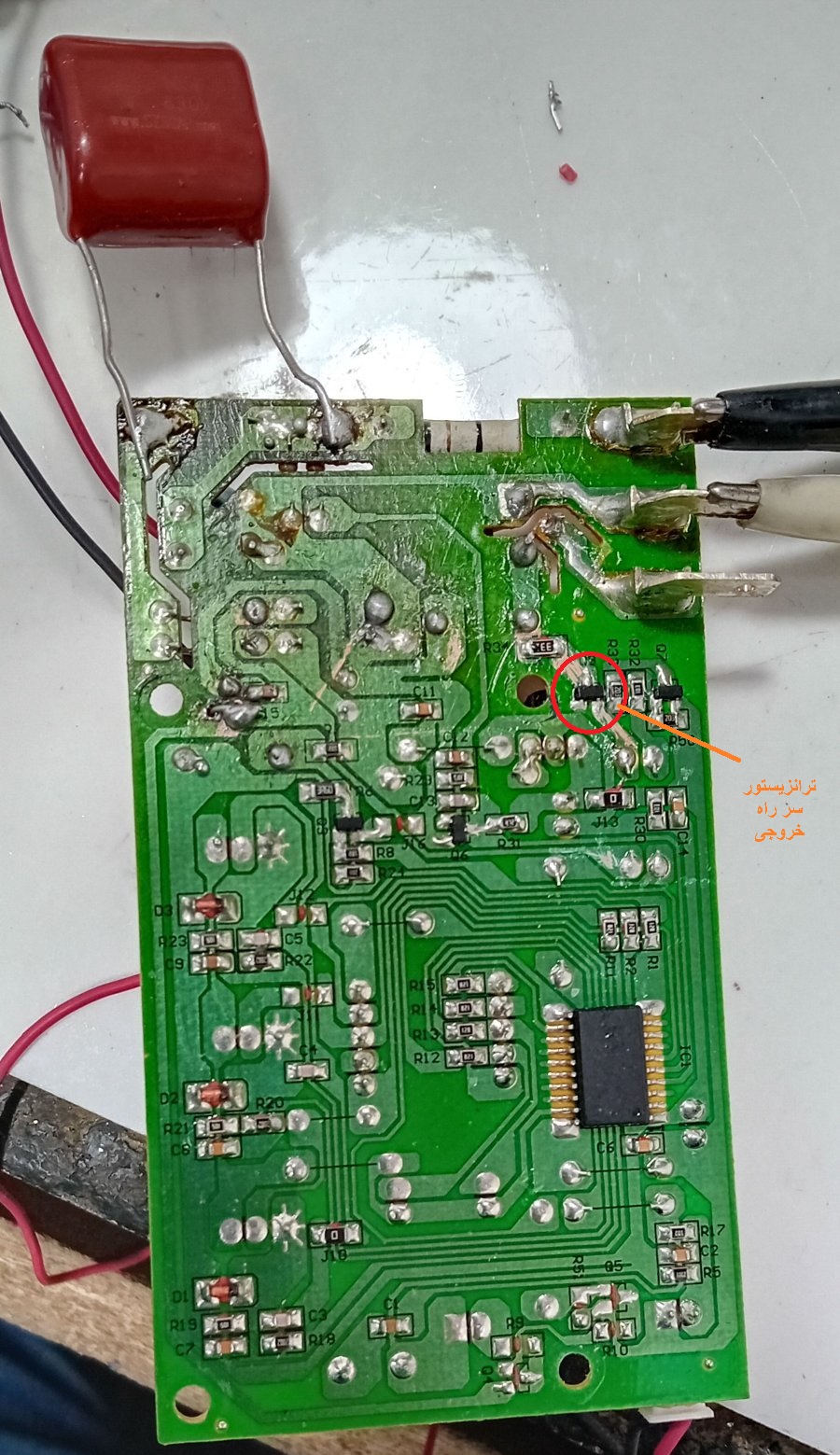

درود. این ترانزیستور NPN رو که با دایره قرمز علامت زدم چک کنید. ترانزیستور از نوع منفیه چون با تحریک بیس توسط میکروکنترلر بین کلکتور و امیترش جریان برقرار میشه. در نهایت هم ترایاک متصل بهش روشن میشه و المنت حرارتی گرم میشه.
اکثرا عیب این چایسازهای سه کلید لمسی مربوط به دیود زنر 1 وات 5.1 ولت 1N4733 و همچنین همین ترانزیستور SMD خروجی هست. تا حدی داغ شدن این زنر یک واتی طبیعیه.

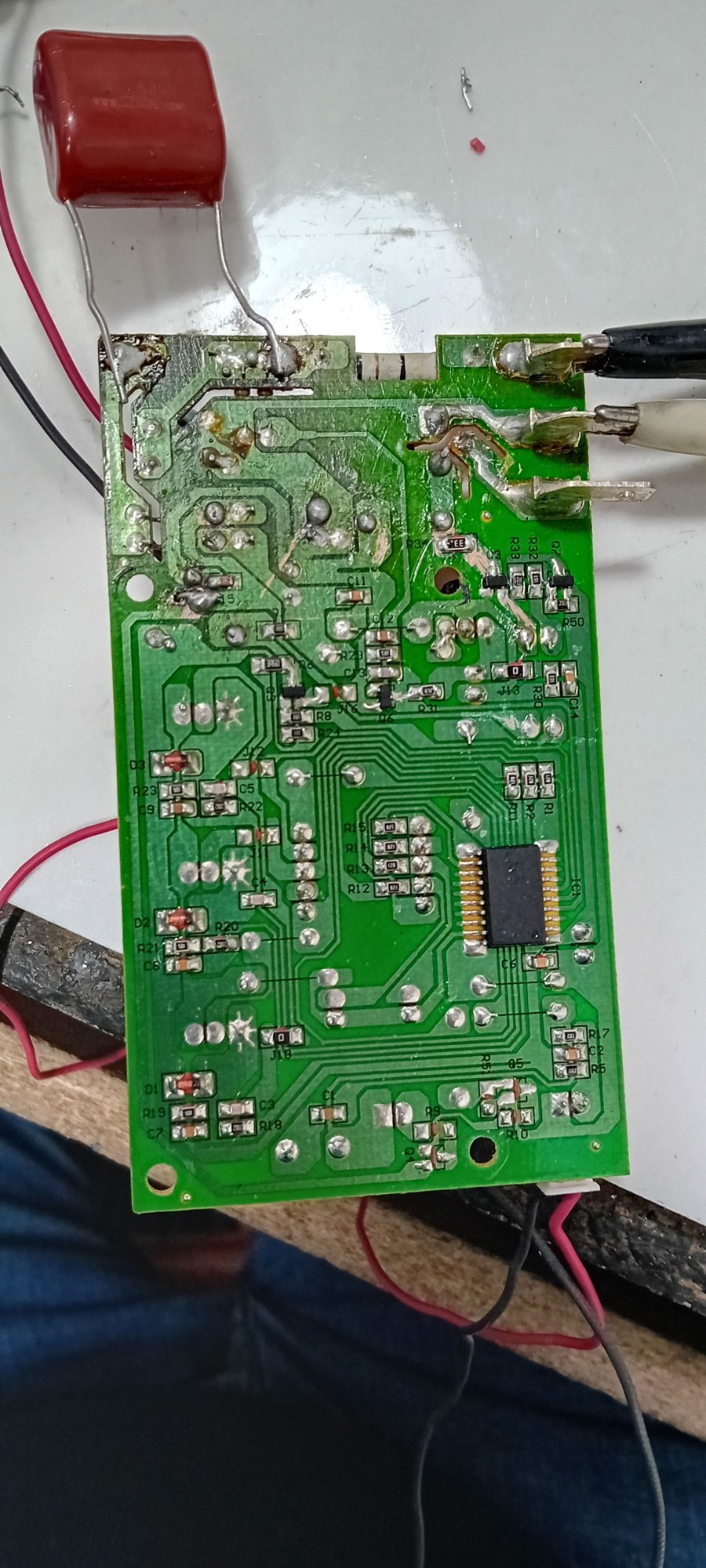

متاسفانه به نظر میاد با بورد درست رفتار نشده و خراشیدگی های روی بورد جالب به نظر نمیاد. ممکنه ایراد از قطع شدگی تِرکهای مدار چاپی هم باشه.
پیشنهاد می کنم
این ویدئو آموزشی را در یوتیوب تماشا کنید.
