با سلام خدمت همکاران گرامی

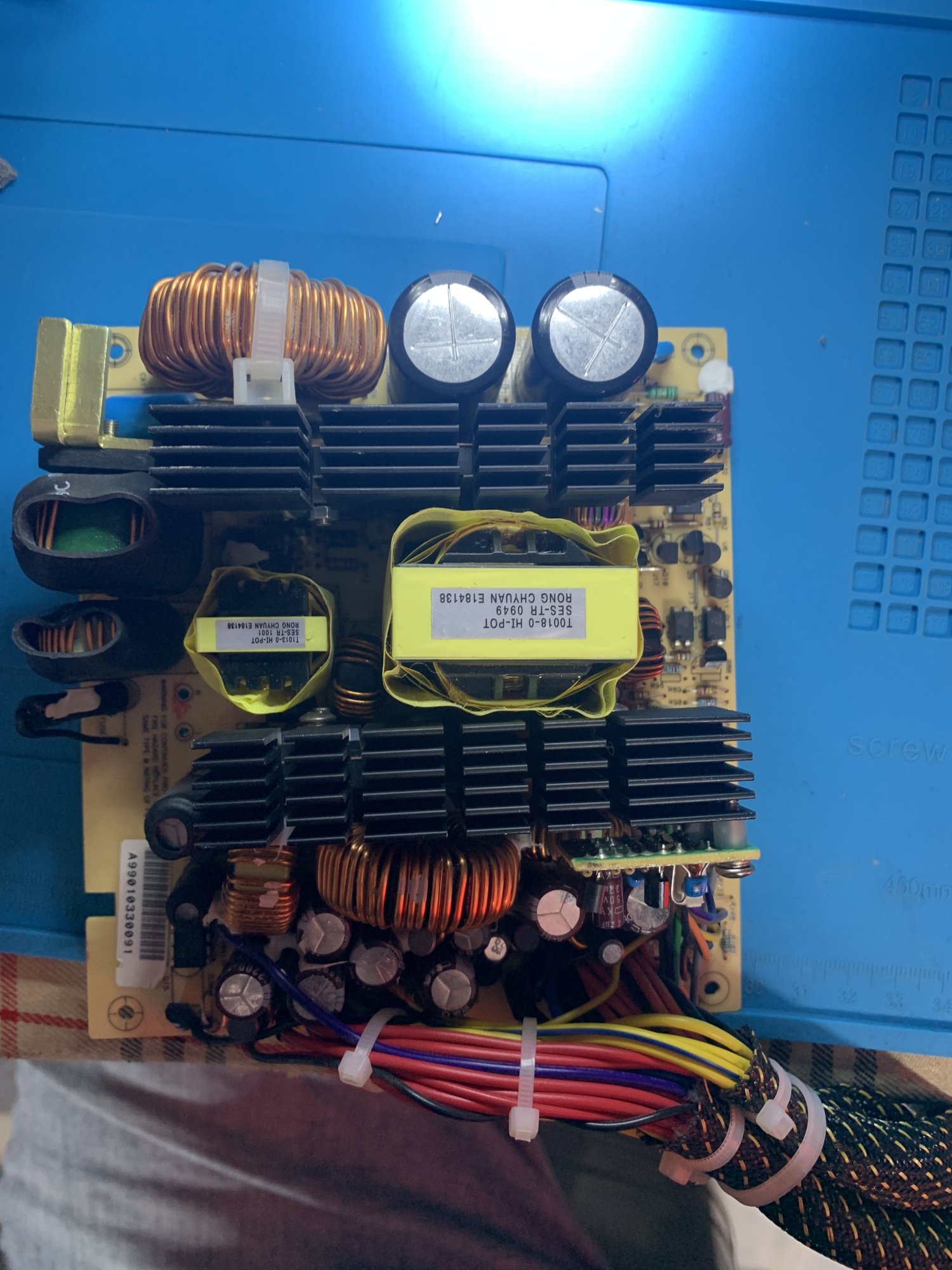

یک عدد پاور ۵۲۵ وات اینرمکس مدل epr525awt هست که همه چیز اوکی هست اما فقط برق ۵ ولت سیم قرمزش بین ۴.۲ تا ۴.۵ بازی داره همش با تستر
دو عدد هیتسینک رو باز کردم و تست کردم همه فت‌ها و دیودهاش اوکی بودن
تمامی دیودهای شاتکی و زنر روی برد رو هم از یه طرف خارج کردم و تست کردم اوکی بودن
یه نکته خیلی جالب هست
زمانی که پاور روشن بود و داشتم تست ولتاژ میگرفتم فهمیدم وقتی به دو عدد از پایه‌های آی سی LM393N پراب وصل میکنم که ولتاژ بگیرم ناگهان ولتاژ ۵ ولت درست میشه و تستر همه چیزو درست نشون میده
حتی پراب مولتری متر رو از سمت مولتی متر جدا کردم(تبدیلش کردم به یک سیم که بین دست من و اون سیم عایق و روکش پلاستیکی وجود داره) بازم وقتی به اون دو پایه این آی سی میزنم پراب رو مشکل حل میشه و همینکه جدا میکنه باز کاهش پیدا میکنه ولتاژ سیم قرمز در کل میشه گفت با تحریک پایه این آی سی ظاهرا مشکل حل میشه، یه صدای خیلی ضعیف ویز ویزم به گوش میرسه وقتی خیلی نزدیک چاپر بزرگ میکنم گوشمو که نمیدونم طبیعیه یا از کدوم قطعه هست دقیقا چون وقتی پایه آی سی رو تحریک میکنم و ولتاژ روی ۵ ثابت میشه این صدای ویز ویزم میوفته

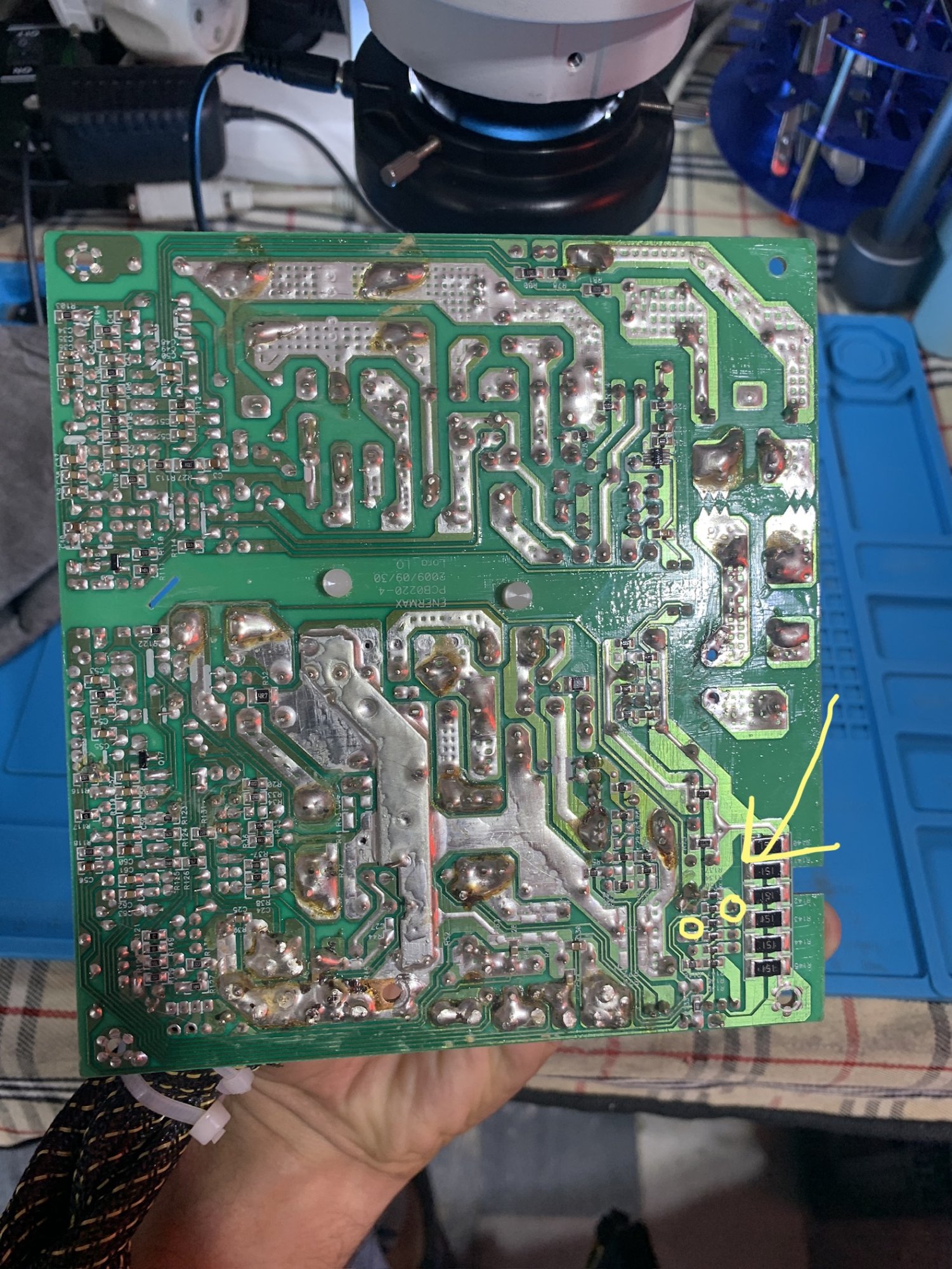

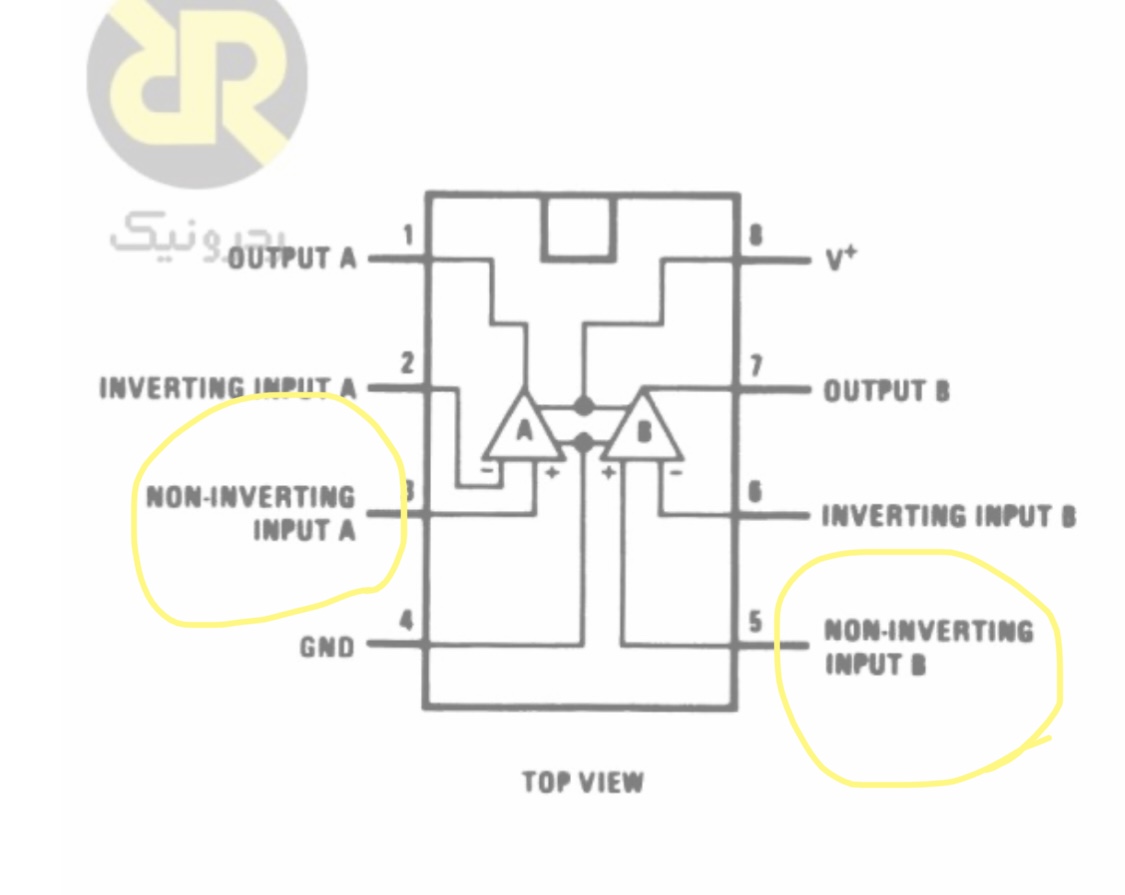

آی سی فوق رو با آی سی مشابه LM393 تعویض کردم مشکل حل نشد. تو تصویر کشیدم کدوم پایه‌هاشو تحریک میکنم مشکل حل میشه.
راهنمایی میفرمایید لطفا
یک عدد پاور ۵۲۵ وات اینرمکس مدل epr525awt هست که همه چیز اوکی هست اما فقط برق ۵ ولت سیم قرمزش بین ۴.۲ تا ۴.۵ بازی داره همش با تستر
دو عدد هیتسینک رو باز کردم و تست کردم همه فت‌ها و دیودهاش اوکی بودن
تمامی دیودهای شاتکی و زنر روی برد رو هم از یه طرف خارج کردم و تست کردم اوکی بودن
یه نکته خیلی جالب هست
زمانی که پاور روشن بود و داشتم تست ولتاژ میگرفتم فهمیدم وقتی به دو عدد از پایه‌های آی سی LM393N پراب وصل میکنم که ولتاژ بگیرم ناگهان ولتاژ ۵ ولت درست میشه و تستر همه چیزو درست نشون میده
حتی پراب مولتری متر رو از سمت مولتی متر جدا کردم(تبدیلش کردم به یک سیم که بین دست من و اون سیم عایق و روکش پلاستیکی وجود داره) بازم وقتی به اون دو پایه این آی سی میزنم پراب رو مشکل حل میشه و همینکه جدا میکنه باز کاهش پیدا میکنه ولتاژ سیم قرمز در کل میشه گفت با تحریک پایه این آی سی ظاهرا مشکل حل میشه، یه صدای خیلی ضعیف ویز ویزم به گوش میرسه وقتی خیلی نزدیک چاپر بزرگ میکنم گوشمو که نمیدونم طبیعیه یا از کدوم قطعه هست دقیقا چون وقتی پایه آی سی رو تحریک میکنم و ولتاژ روی ۵ ثابت میشه این صدای ویز ویزم میوفته
آی سی فوق رو با آی سی مشابه LM393 تعویض کردم مشکل حل نشد. تو تصویر کشیدم کدوم پایه‌هاشو تحریک میکنم مشکل حل میشه.
راهنمایی میفرمایید لطفا
