مشکل: مشکل روشن نشدن ایفون تصویریtaba 1043m

[randomboot]

سلام دوستان یدونه ایفون تصویری تابا مدل tvd-1043m اومده که در ابتدا برد ال سی دی شورت بود تغذیه رو میخوباند با تعویض ای سی رگولاتور 5526 و خازن های ورودی و خروجی مشکل حل شد. در ضمن الان ایفون خودشنوایی داره ولی صفحه نمایش اصلا روشن نمیشه فقط چراغ ابی رنگ گوشه ایفون مداوم چشمک میزنه لطفا راهنمایی کنید .درضمن روی میز کار دارم روشنش میکنم چطور میشه تستش کرد ایا ای سی فلش یا برنامه روی برد مشکل پیدا نکرده ؟



[Parsa2309]

سلام دوستان یدونه ایفون تصویری تابا مدل tvd-1043m اومده که در ابتدا برد ال سی دی شورت بود تغذیه رو میخوباند با تعویض ای سی رگولاتور 5526 و خازن های ورودی و خروجی مشکل حل شد. در ضمن الان ایفون خودشنوایی داره ولی صفحه نمایش اصلا روشن نمیشه فقط چراغ ابی رنگ گوشه ایفون مداوم چشمک میزنه لطفا راهنمایی کنید .درضمن روی میز کار دارم روشنش میکنم چطور میشه تستش کرد ایا ای سی فلش یا برنامه روی برد مشکل پیدا نکرده ؟

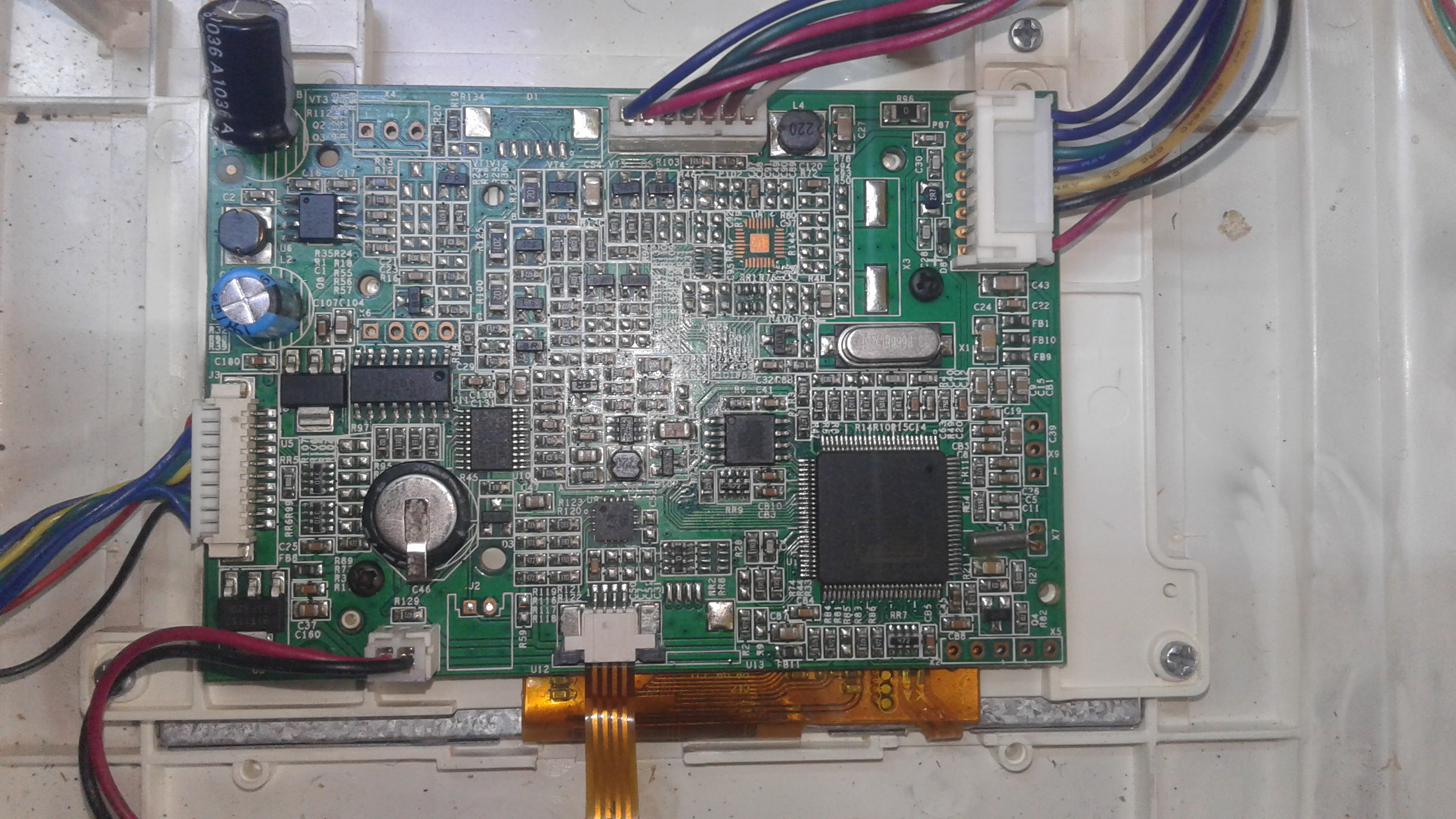

مشاهده فایل‌پیوست 183604

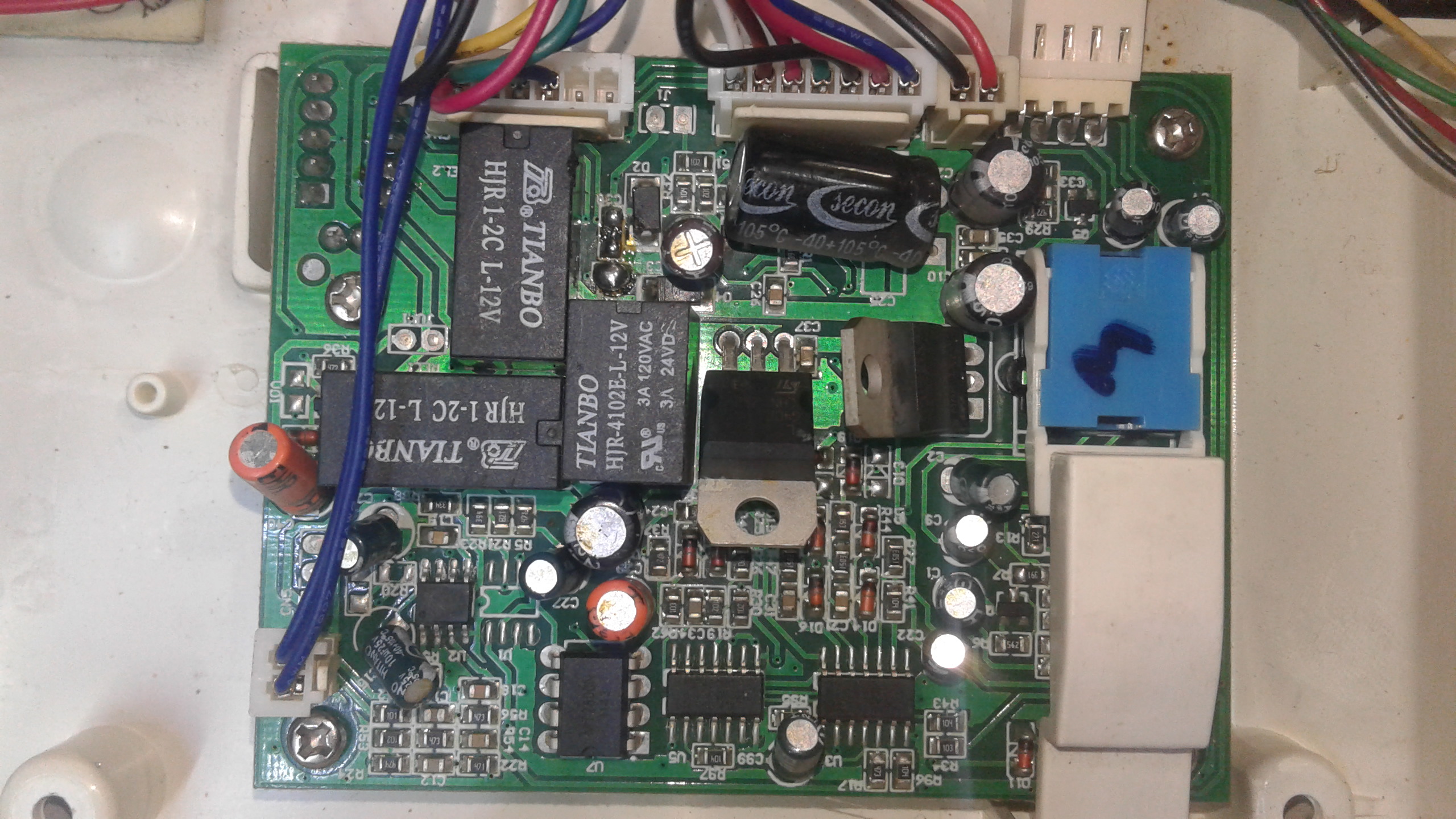

مشاهده فایل‌پیوست 183605

با احترام
دوست عزیز ، مجدد سوکت برد تصویر رو قطع کنید ، اگه چراغ چشمک زن نداشتید ، همچنان tft ایراد داره ، در غیر این صورت، پاور رو چک کنید. چشمک زدن ربطی به برنامه نداره .



[randomboot]

با احترام
دوست عزیز ، مجدد سوکت برد تصویر رو قطع کنید ، اگه چراغ چشمک زن نداشتید ، همچنان tft ایراد داره ، در غیر این صورت، پاور رو چک کنید. چشمک زدن ربطی به برنامه نداره .

ممنون دوست عزیز پاور سالمه و ولتاز خروجی حدود ۱۵ ولت هست اون چشمک زدن هم که معمولا ایراد شورت برد هست .ولی تین چشمک فرق داره
فقط ایا راهی هست تا من نمایشگر رو جدا گانه راه اندازی کنم تا از سالم بودنش مطمعن بشم

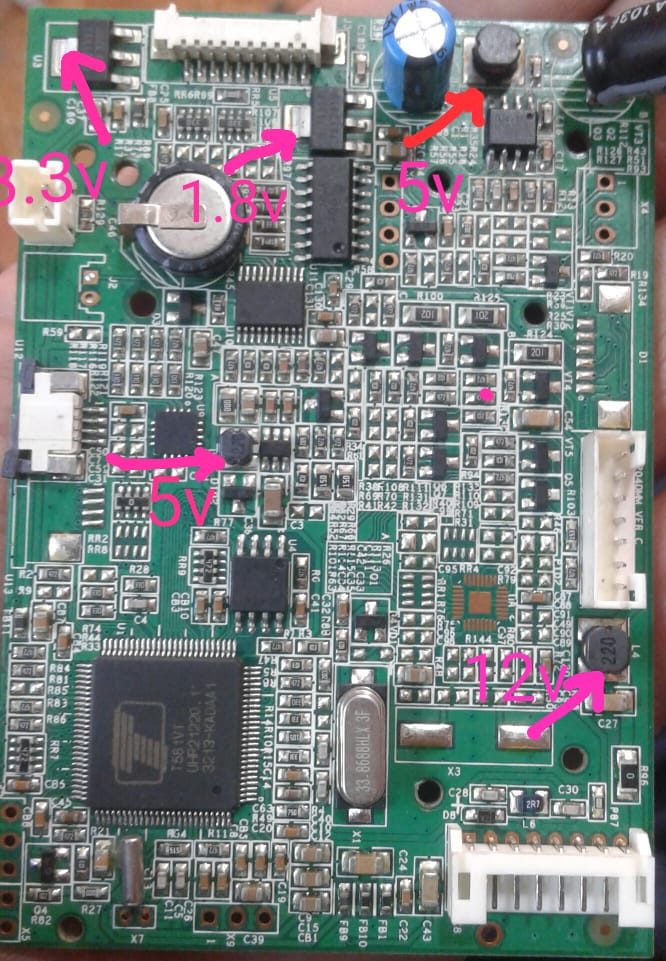

تمام ولتاز های روی برد ها سالم هستند



[Parsa2309]

ممنون دوست عزیز پاور سالمه و ولتاز خروجی حدود ۱۵ ولت هست اون چشمک زدن هم که معمولا ایراد شورت برد هست .ولی تین چشمک فرق داره
فقط ایا راهی هست تا من نمایشگر رو جدا گانه راه اندازی کنم تا از سالم بودنش مطمعن بشم
تمام ولتاز های روی برد ها سالم هستند

با احترام
در این مدل ،اون چراغ بالا در ۲ حالت چشمک میزنه. ایراد دستگاه و یا روی حالت save عکس و فیلم . عرض کردم که سوکت رو جدا کنید و تست کنید . تست بدون پنل هم میشه . کافیه صفحه علی الحساب روشن بشه و شما تصاویری که در حافظه هستش رو ببینید و یا تاچ و تنظیمات رو داشته باشید .طبق دیتاشیت ، ورودی و خروجی lsp رو حتما چک کنید .
هستم در خدمتتون



[هویدا]

درود بر استاد عزیز جسارتا ابتدا بکلایت رو چک کن یک ای سی 6پایه وسط برد ال سی دی کناربوبین هست چک کن پایه های وسط دو طرف ای سی باید 9 ولت بکلایت رو تامیین کنه



[هویدا]

با نور چراغ قوه ببین ال سی دی تصویر داره



[randomboot]

درود بر استاد عزیز جسارتا ابتدا بکلایت رو چک کن یک ای سی 6پایه وسط برد ال سی دی کناربوبین هست چک کن پایه های وسط دو طرف ای سی باید 9 ولت بکلایت رو تامیین کنه

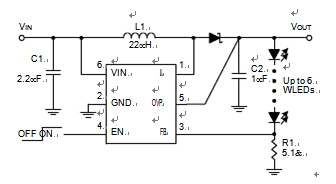

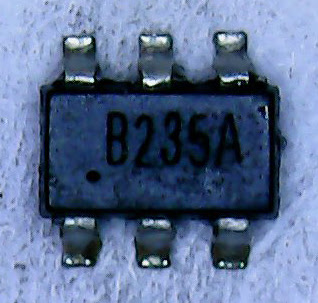

ایا احتمال داره ای سی بکلایت سوخته B235A مشابه ای سی APW 7207
خروجی ولتاز ۵ ولته



[هویدا]

درود. پایه 2و5 ای سی235 خروجی برای بکلایته ببین ولت هست من قبلا با همین مشکل مواجه شدم ای سی mt3608,apw7207 هه مشابه 235هست



[randomboot]

درود. پایه 2و5 ای سی235 خروجی برای بکلایته ببین ولت هست من قبلا با همین مشکل مواجه شدم ای سی mt3608,apw7207 هه مشابه 235هست

ممنون با تعویض ایسی بکلایت مشکل حل شد با مشابه



[Amir2224]

سلام و احترام خدمت دوستان
من این آیفون رو برنامش رو اومدم کپی بزنم برنامه کپی شد حالا آیسی گذاشتم بکلایتم رفته تصویر هست زیر نور میگیرم ولی بکلایت نیست آیسی بکلایت رو تعویض کردم بازم مشکل هست فقط روی سلف ۵ ولت و روی پایه های ۲و۵ ۵ ولت هستش از دوستان اگه کسی فایل فلش تابا ۱۰۴۳m رو داره یا میتونه راهنمایی کنه ممنون میشم
