مشکل: مشکل در روشن نشدن منبع تغذیه سویچینگ 12 ولت 30 آمپر

[ehsanarn]

سلام همکاران محترم
یه مشکل عجیب در پاور سوچینگ 12 ولت 30 آمپر دارم بررسی کردم به نتیجه ای نرسیدم گفتم مطرح کنم
پاور در اتصال اولیه به برق روشن میشه و نرمال اما به محض قطع برق و اتصال دوباره برق دیگه پاور روشن نمیشه
قطعات پاور سالم و برای احتیاط آی سی tl494 تعویض کردم
چک کردم ولتاژ آی سی tl494 قطع میشه هر چی بررسی کردم مسیر تغذیه را به نتیجه ای نرسیدم
اگه تجربه ای دارید لطفا راهنمایی کنید
خیلی ممنون



[جمشيدا]

سلام
مدل و شماره برد را ننوشتید.
عکس واضح از برد ارسال کنید



[مهدی دادخواه]

سلام.پوکی لحیم ها رو چک فرمودین



[ehsanarn]

سلام همکار گرامی

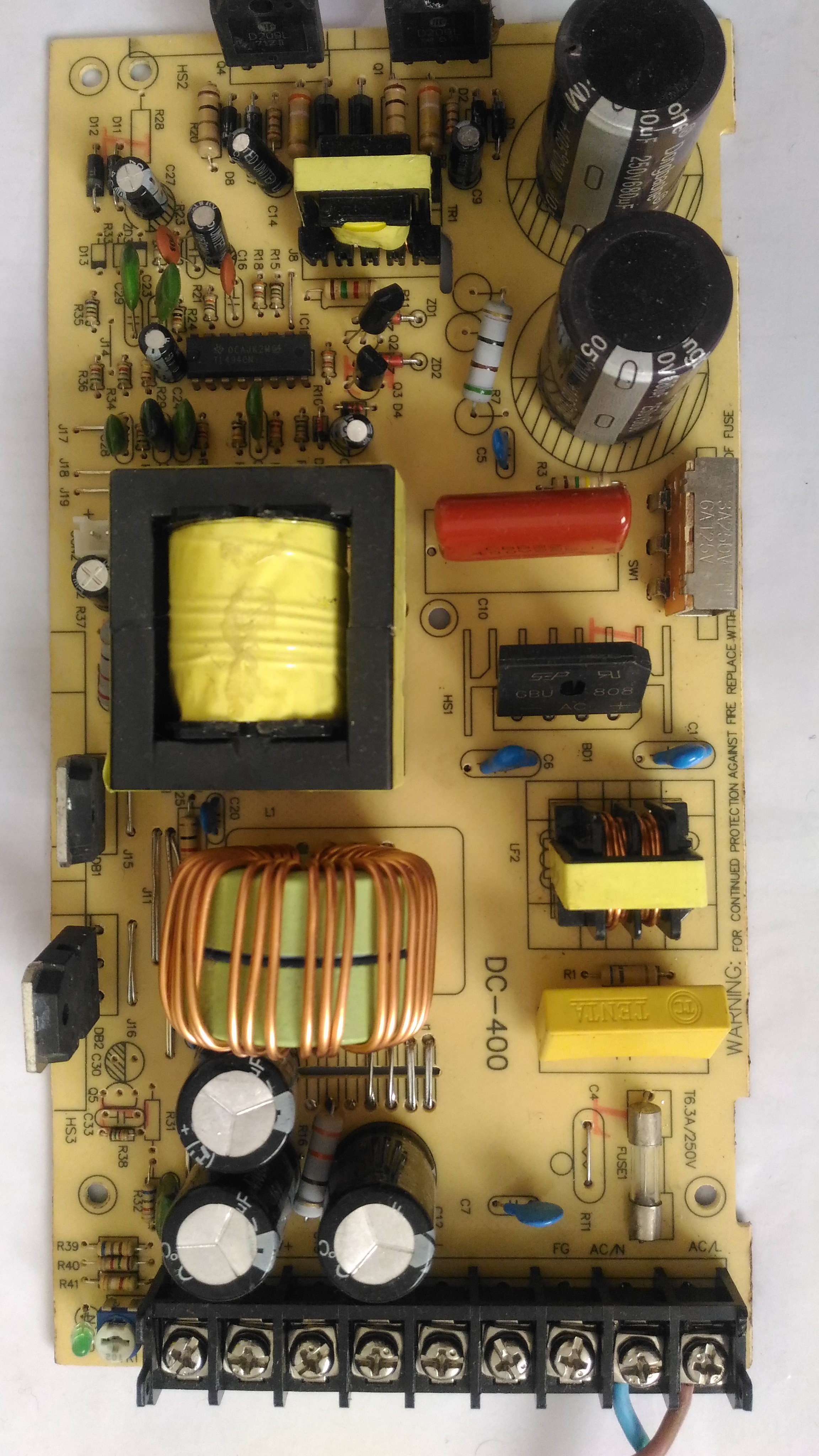

عکس برد



[ehsanarn]

سلام همکار گرامی
این کار انجام شده اما نتیجه نداشت



[جمشيدا]

سلام
دو ترانزیستور 13009 را چک و یا تعویض کنید البته از نوع اصلی باشد
خازن های 4.7Mf 50V ولتی نزدیک ic1 را هم فقط تعویض کنید
پایه 12 آی سی ببینید چند ولت دارد



[مهدی دادخواه]

خازن های صافی اولیه را نیز تست بفرمائید.



[pasargad.sys]

سلام .. دوست عزیز دیود های دو آمپری و مقاومت‌های نزدیکشون خرابی داری هشت عدد دیود داری سمت ماسفتا چکشون کن مشکلت حل میشه موفق باشی



[ehsanarn]

سلام همکاران عزیز
صبح همه موارد دوباره چک میکنم و اطلاع میدم



[ehsanarn]

سلام همکار محترم
در زمان نرمال روشن شدن 16 ولت داره اما بعد از قطع برق و اتصال دوباره برق صفر ولت
ترانزیستورها سالم هستند
