تعدادی دوزبین دالمایر مودل dad2-12682جهت تعمیر آورده شده کسی میتونه دیتا شیت این مدلو بهم بده.مشکلشون این هست که قطعو وصل در اون هست به محض این که روشن میشه منو تثبیت نمیشه و مودام قطع ووصل میشه. متشکرم.
[*=center]با تشکر .تصویر صفحه ی سیاه که ورژن دوربین و مینویسه قطع ووصل می شه و تصویر محیط را نداریم .در ضمن مدل دوربینddf3000aمی باشدو در مورد سیگنال pwmچیزی نمی دانم.
درصورت نبود این ولتاژها وداشتن ورودی 5ولت برروی پایه 4-6-7-8این ای سی خراب است ودرصورت نبود این ولتاژ78m05را تعویض نموده ولی درصورتی که کلیه موارد بالا را داشته مربوط به ای سیCXAمی باشد که وظیفه جاروب تصویر را داشته ودر صورت خرابی تصویر تشکیل شده ولی سیاه است وهیچ پردازشی ندارد
باسلام

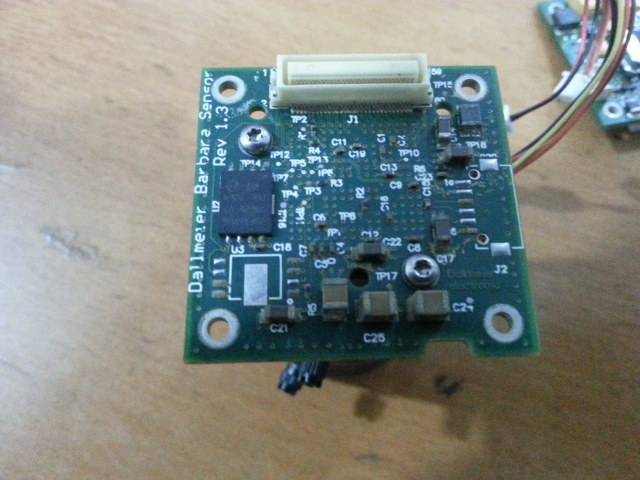

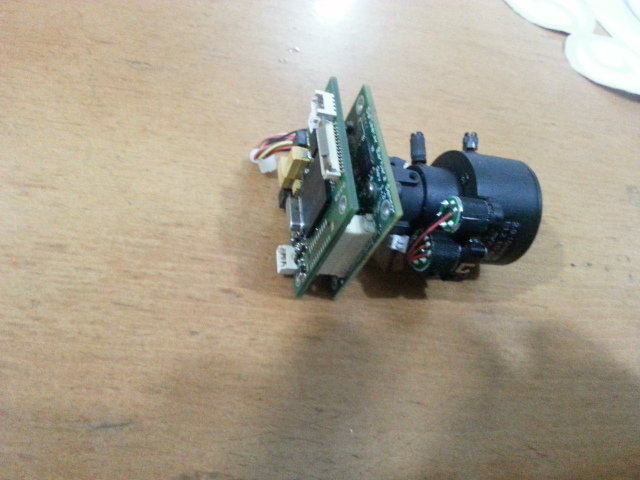

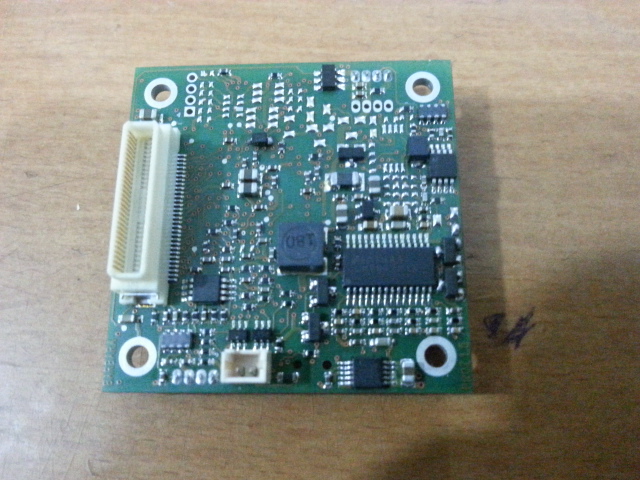

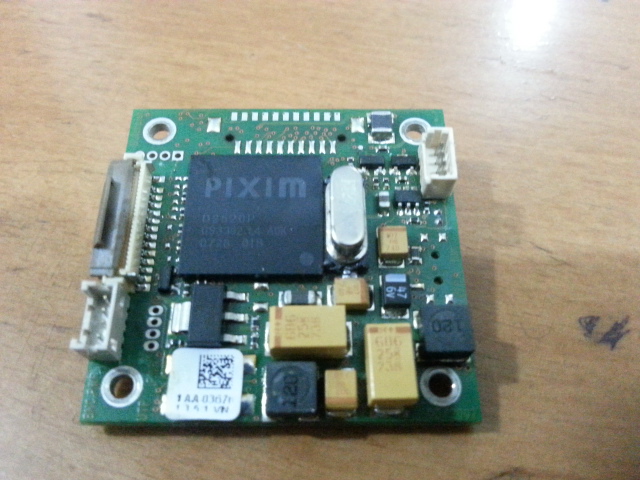

این ای سی اس ام دی هستش اکه امکانتش راداری ریورکش کن فقط مواظب باش چیپ نخوابد تغذیه این دوربین ها 12و24 ولت هستند قبل از ان از درست بودن برق rtcاطمینان حاصل کن اکه امکانش را داری عکس بردها را هم بگزارید
ریورک به معنای حرارت دادن قطعه از زیرورو میباشد به گونه ای که قلع ها اب شده ودوباره اتصال پیدا کنند توجه داشته باشید درجه حرارت ذوب قلع217درجه میباشد حرارت بیشتر از حد باعث خوابیدن چیپ واتصال کوتاه میشود
