سلام استادان گرامی

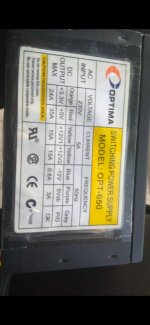

یدونه منبع تغذیه درست کردم با پاور کامپیوتر
از ماژول 2596s برای کاهش ولتاژ از ۲۴ تا ۱ ولت استفاده کردم
از یک ولوم ۵کیلواهم بجای پتانسیومتر ماژول کاهنده
یک ماژول نمایشگر دیجیتال ولت متر+امپرمتر برای نمایش ولتاژ و جریان
برای ورودی ماژول کاهنده از سیم های -12 و +12 استفاده شد
*سری اول نمایشگر از ۱ تا ۲۴ نمایش میداد ، هنگام تست یک رشته ال ای دی ، ایسی رگولاتور 2596 ترکید
*سری دوم با تعویض ماژول ، ولتاژ بجای ۱ تا ۲۴ ، ۱ تا ۱۹ بود ، ولی ۱۹ واقعی نبود ، نمایشگر ۱۹ نشون میداد ولی کمتر از ۱۰ ولت خروجی داشت ، هنگام تست با یک فن ۱۲ ولت بازم ترکید
*سری سوم با تعویض ایسی رگولاتور برد اول و ساخت یک هیت سینک برای ان ، اینبار نمایشگر از ۵ ولت تا ۲۶ ولت نشون میده و باز هم ولتاژ خروجی خیلی کمتر از ولتاژ نمایشگره ، ۲۶ ولت نمایشگر ولی خروجی در حد ۱۲ ولت
یکبار هم هنگام تست ، قطب منفی فن را به خروجی منفی ماژول ، قطب مثبت فن را به یک منفی خروجی از پاور وصل کردم و فن روشن شد ، این ایراده ؟ یا بخاطر وردی -۱۲ این اتفاق افتاده
عزیزان مشکل چیه ، دلیل نمایش اشتباه ولتاژ چیه ؟ چرا ایسیها ترکیدند؟ چرا ولتاژ بجای ۱ تا ۲۴ ، اعداد متفرقه نمایش میده ؟ چرا فن با -۱۲ و G- روشن شد؟ مشکل از ماژوله؟
