مشکل: مشکل اتو مو مدل rexon

[امیر سجاد]

درود با ولتاژ ۵ ولت تست کردم اوکی بود همه چی

سلام
منبع تغذیه های خازنی بده پدر قطعات الکترونیکی را و.......
منبع خازنی را حذف کن با یک شارژ 5 ولت موبایل راه اندازی کن .
متشکرم



[jamalkohan19]

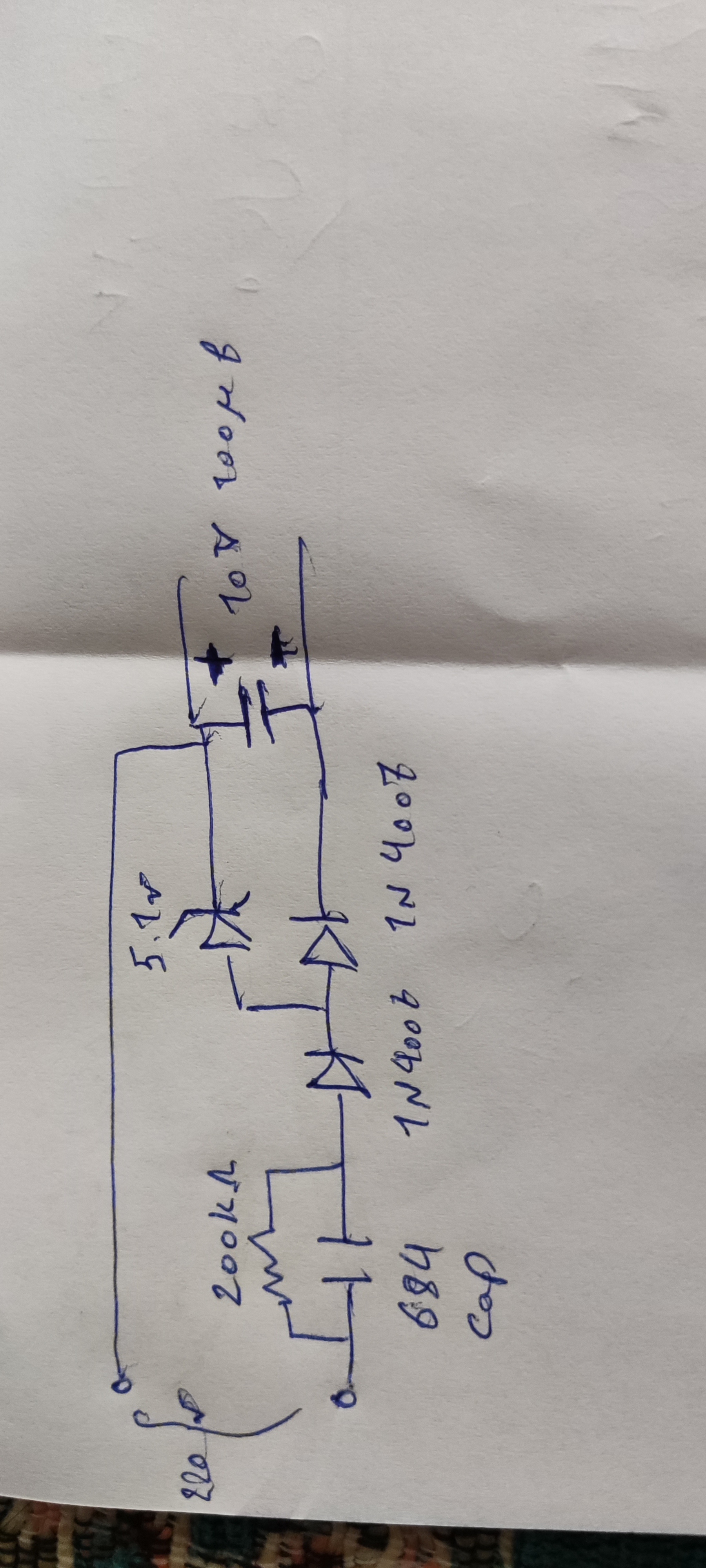

نقشه مدار رو به اینصورت میشه ترسیم کرد بنظرتون مورد دار نیست؟



[امیر سجاد]

دیود یکسوساز 4007 و خازن سرامیکی با مقاومت موازی شده و دیود زنر را حذف کن. مثبت و منفی شارژ را به پایه های خازن مثبت و منفی وصل کن . خازن الکترولیتی 10 ولت .100 میکرو را حذف کن .
متشکرم



[jamalkohan19]

متاسقانه محدودیت فضایی داره و جایی برای جاگذاری برد شارژر وجود نداره تو کیس اتو



[امیر سجاد]

متاسقانه محدودیت فضایی داره و جایی برای جاگذاری برد شارژر وجود نداره تو کیس اتو

سلام
این نقشه را اجرا کن . بهتر از منبع تغذیه خودش است .

متشکرم



[jamalkohan19]

تشکر از لطفتون خبرش رو حتما بهتون میدم سپاس



[امیر سجاد]

تشکر از لطفتون خبرش رو حتما بهتون میدم سپاس

متشکرم.



[jafarttl]

مقاومت موازی شده با خازن ورودی رو چک وترجیحا عوض کن .



[aminreno]

مقاومت موازی شده با خازن ورودی رو چک وترجیحا عوض کن .

اون مقاومت کاربردش دشارژ خازنه



[aminreno]

مشاهده فایل‌پیوست 189413
نقشه مدار رو به اینصورت میشه ترسیم کرد بنظرتون مورد دار نیست؟

اگه ولتاژ دوسر زنر بالا نمیاد زنر رو تعویض کنید ، نقشه تغذيه رو کامل کشیدید ؟ مقاومت محدود کننده جریان نداره
