مشخص نبودن قطعه روی برد لباسشویی توشیبا درب از بالا

[hamid_reza59]

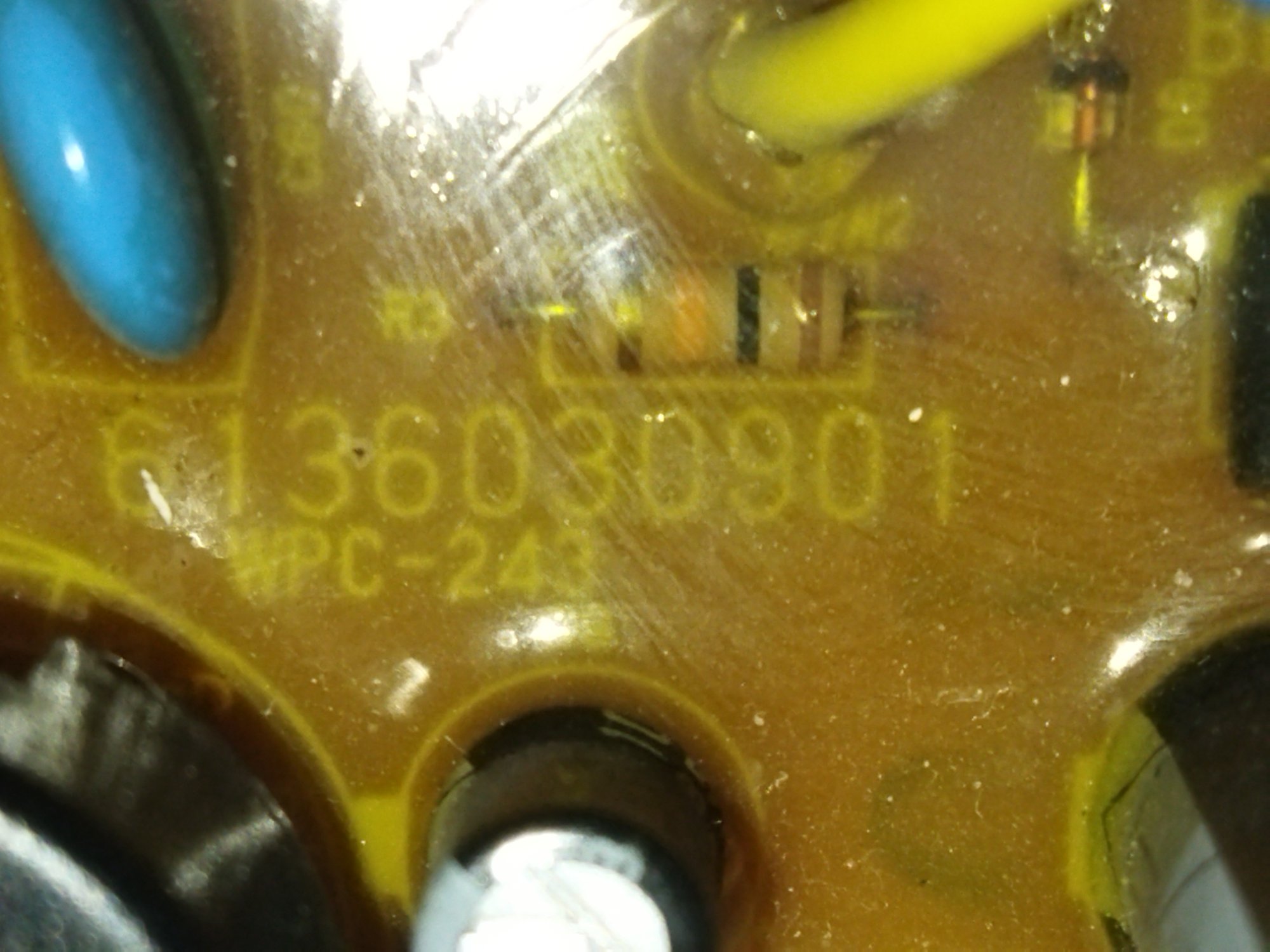

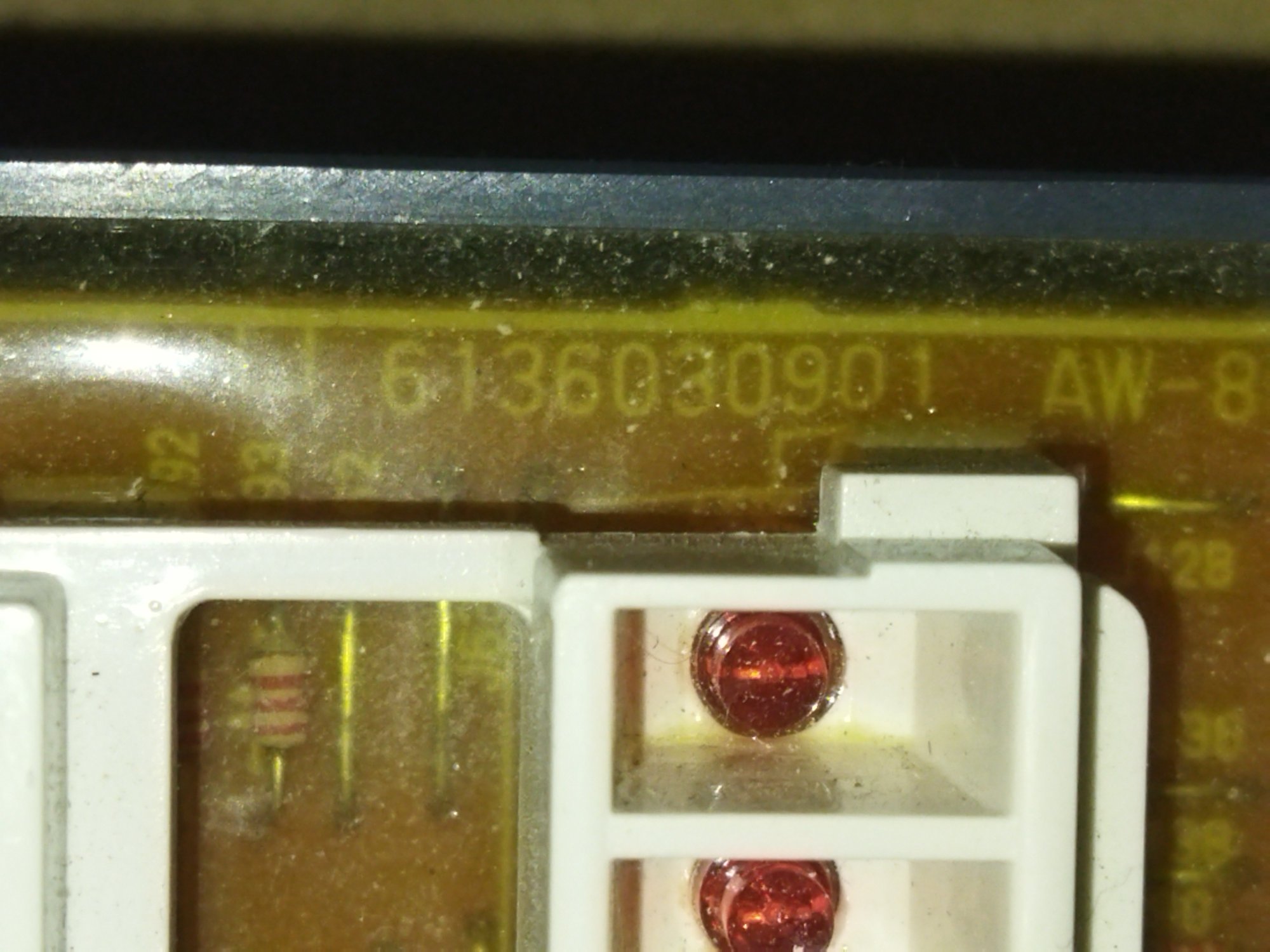

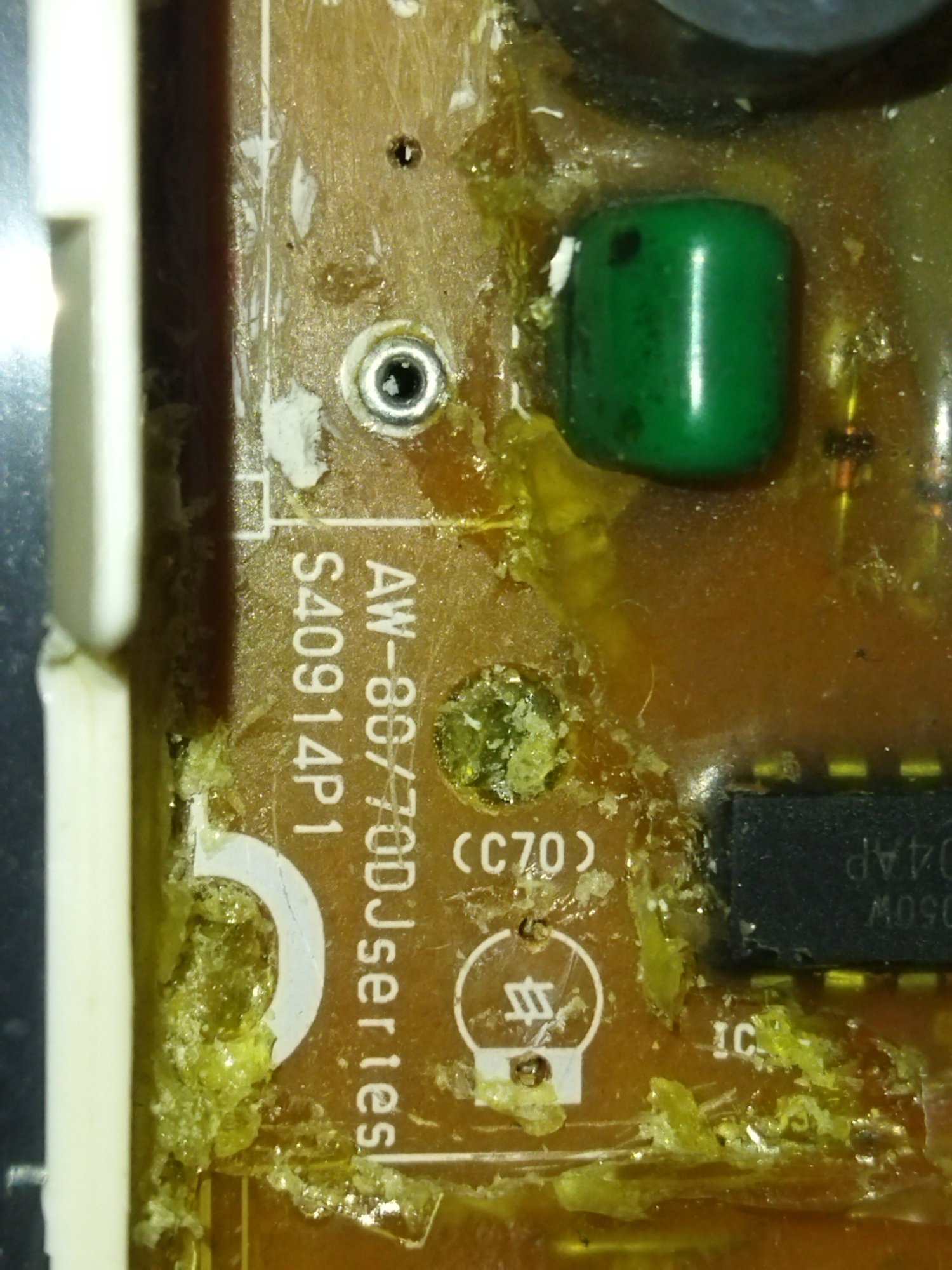

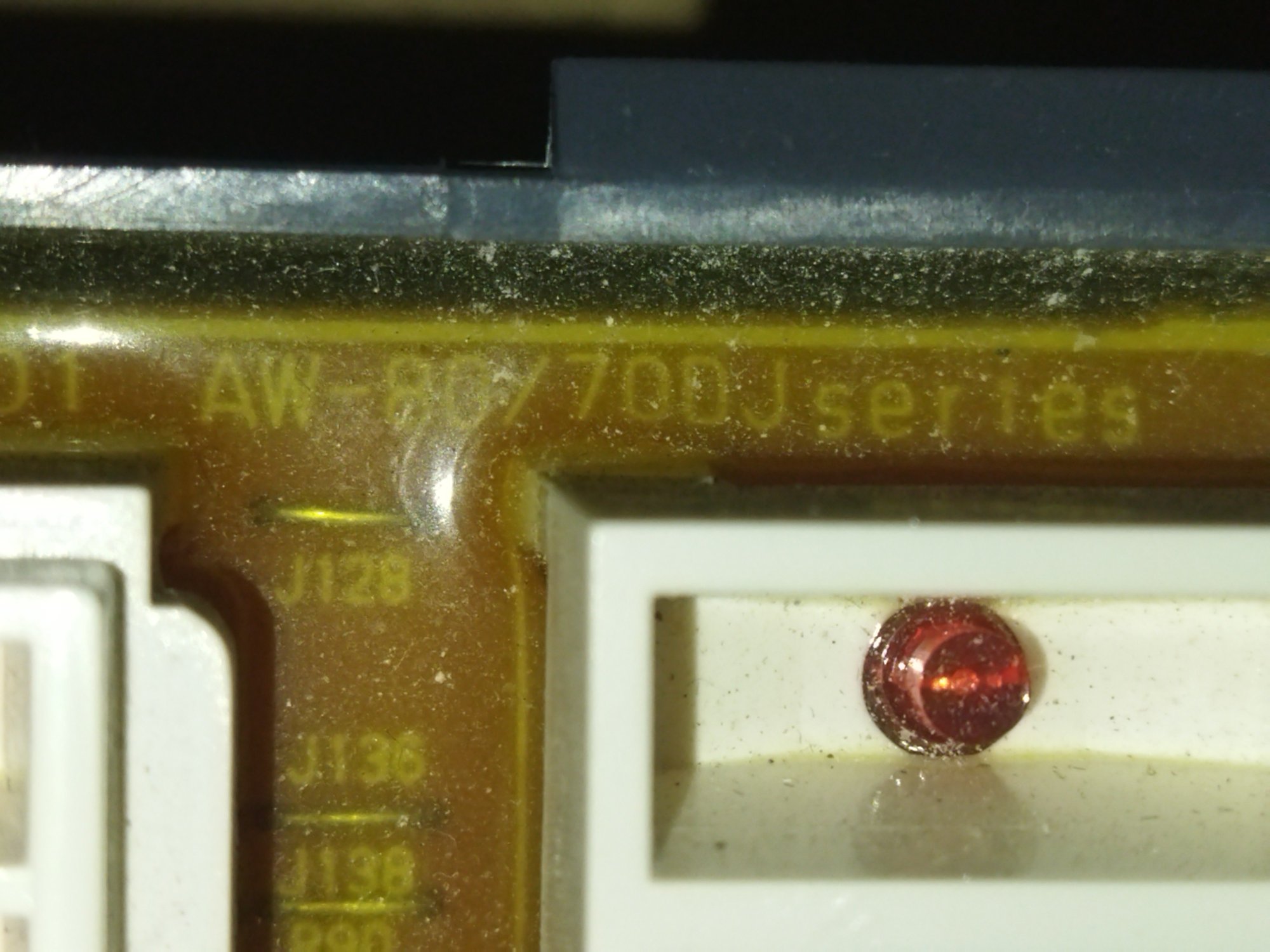

سلام ، من و آریا یک جا کار میکنیم ، هر چی نوشته روی برد بود فرستادم ، لطفا کمک کنید این برد را درستش کنیم برای یک مادربزرگ مهربون هستش ممنون



[hamid_reza59]

سلام



[infoshinfo]

سلام جناب حمیدرضا
از همون دیروز که پاسخ دادید دارم جستجو میکنم. ولی چیزی پیدا نکردم.
بازم تلاش میکنم و خبر میدم.



[hamid_reza59]

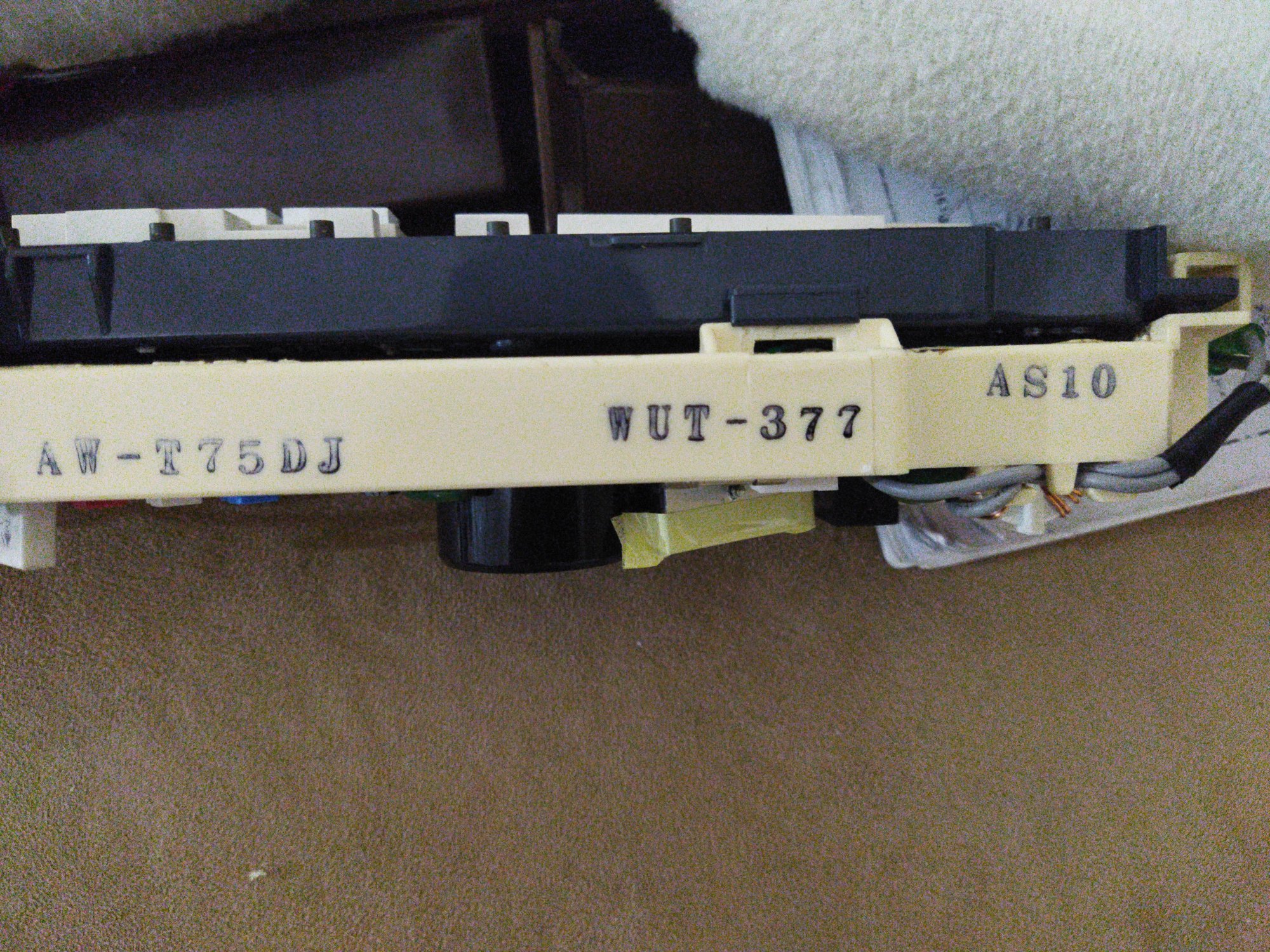

مرسی دوست عزیز ، از این ماشین لباسشویی هاست که کلا ژاپنی روش نوشته ، حتی یک کلمه انگلیسی روش نیست

سلام جناب حمیدرضا
از همون دیروز که پاسخ دادید دارم جستجو میکنم. ولی چیزی پیدا نکردم.
بازم تلاش میکنم و خبر میدم.



[hamid_reza59]

سلام جناب حمیدرضا
از همون دیروز که پاسخ دادید دارم جستجو میکنم. ولی چیزی پیدا نکردم.
بازم تلاش میکنم و خبر میدم.

روی برد لباسشویی توشیبا ۱۱۰ ولتی یه آی سی هشت پایه شانه ای هست که با STK شروع میشه ممکنه این برد هم همون رو داشته باشه ، ولی آی سی های stk مگه صوتی نیستند ؟



[infoshinfo]

روی برد لباسشویی توشیبا ۱۱۰ ولتی یه آی سی هشت پایه شانه ای هست که با STK شروع میشه ممکنه این برد هم همون رو داشته باشه ، ولی آی سی های stk مگه صوتی نیستند ؟

سلام
متاسفانه علی رغم وقت زیادی که گذاشتم؛ موفق نشدم چیزی پیدا کنم. سرویس منوال های موجود از این دست ماشین لباسشویی هم شماتیک برد رو نداره. تنها تو یه سایت ژاپنی تونستم مدل این نوع لباسشویی رو پیدا کنم که اونم هیچ فایده ای نداشت و نتونستم با جستجوی مدل های ذکر شده تو اون سایت، اطلاعات لازم رو بدست بیارم.

شماره دقیق آیسی STK رو بفرمایید تا از طریق دیتاشیت مشخص بشه اون آیسی چه وظیفه ای داره.

AW-D1120S D1140S D1100S D1180S D1190S​

وقتی به تصویر روی برد که شما قرار دادید نگاه می کنیم؛ یه بازر سمت چپ IC2 قرار داره. اما وقتی به تصویر زیر برد توجه کنیم؛ یه سری قطعه شامل 2 تا ترانزیستور و 2 تا مقاومت و البته چندتا جامپر می بینیم که با تصویرِ از بالای برد هم خوانی نداره.
ضمن اینکه اتفاقا پایه 10 و 12 آیسی IC2 وارد همین ترانزیستور ها شده که حداقل طبق مقایسه تصاویر، همخوانی لازم بین اونها نیست. لذا نتیجه گیری رو موکول می کنیم به زمانی که شماره آیسی STK روی برد 110 ولت رو مشخص بفرمایید.



[hamid_reza59]

سلام
متاسفانه علی رغم وقت زیادی که گذاشتم؛ موفق نشدم چیزی پیدا کنم. سرویس منوال های موجود از این دست ماشین لباسشویی هم شماتیک برد رو نداره. تنها تو یه سایت ژاپنی تونستم مدل این نوع لباسشویی رو پیدا کنم که اونم هیچ فایده ای نداشت و نتونستم با جستجوی مدل های ذکر شده تو اون سایت، اطلاعات لازم رو بدست بیارم.

شماره دقیق آیسی STK رو بفرمایید تا از طریق دیتاشیت مشخص بشه اون آیسی چه وظیفه ای داره.


مشاهده فایل‌پیوست 207747مشاهده فایل‌پیوست 207749مشاهده فایل‌پیوست 207748

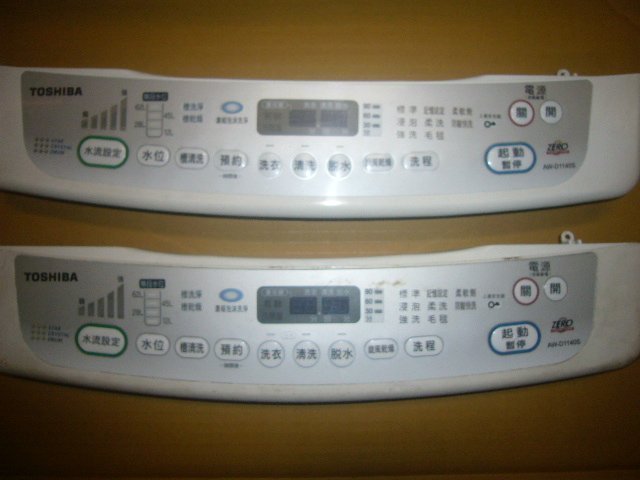

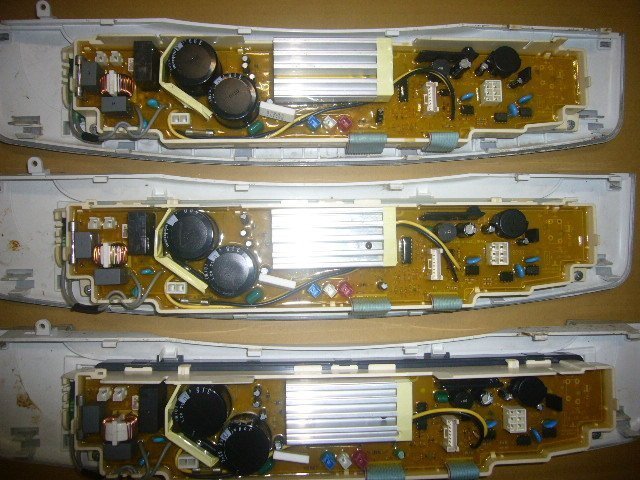

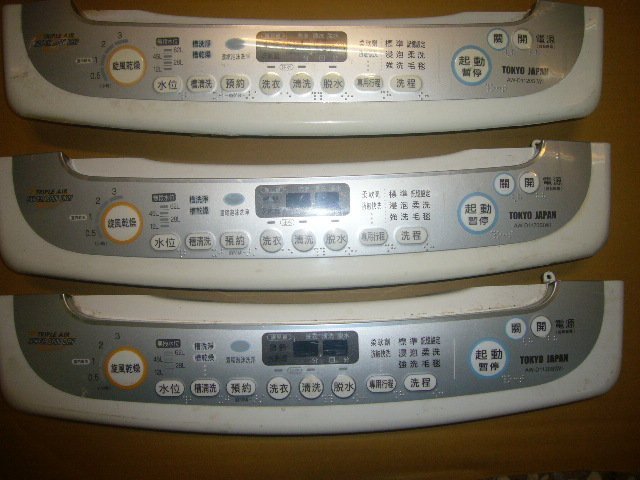

AW-D1120S D1140S D1100S D1180S D1190S​

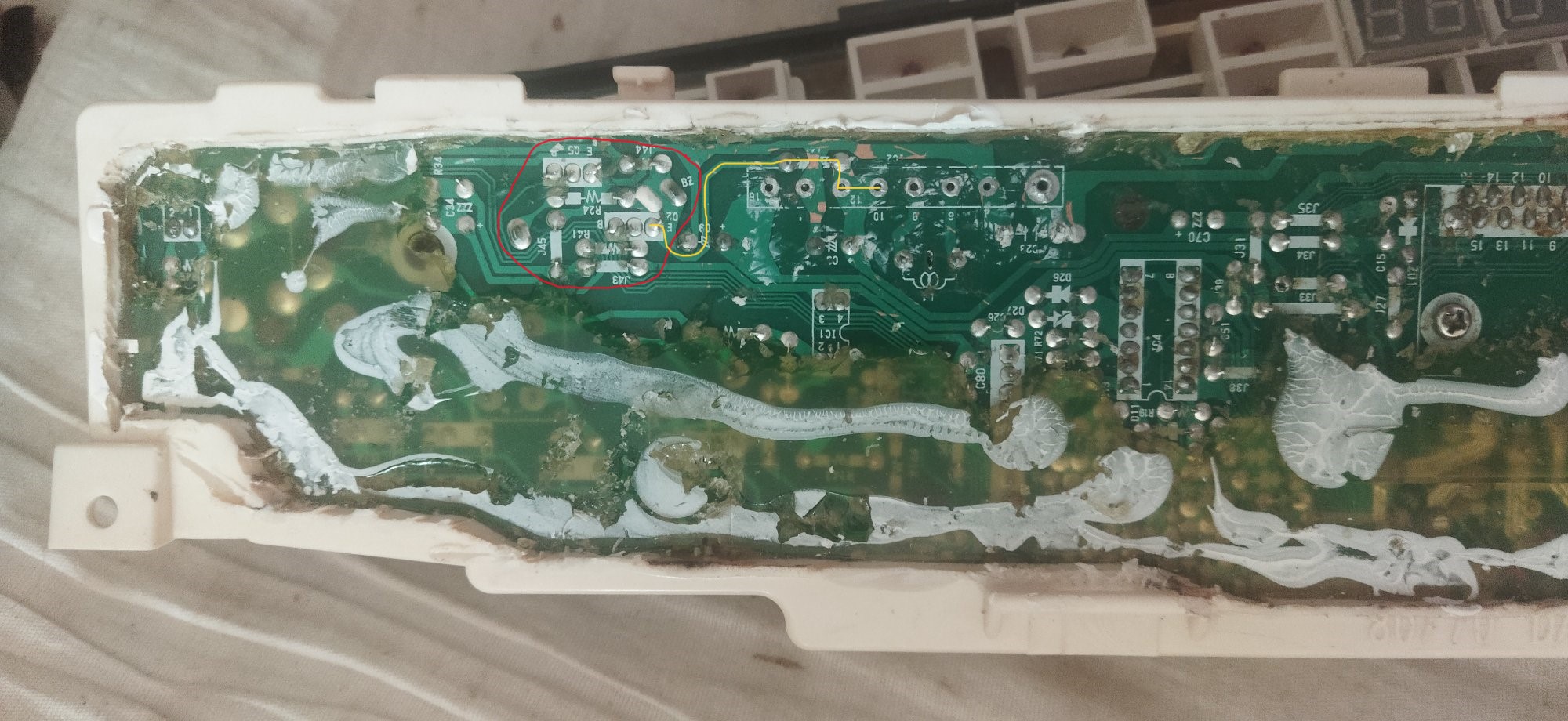

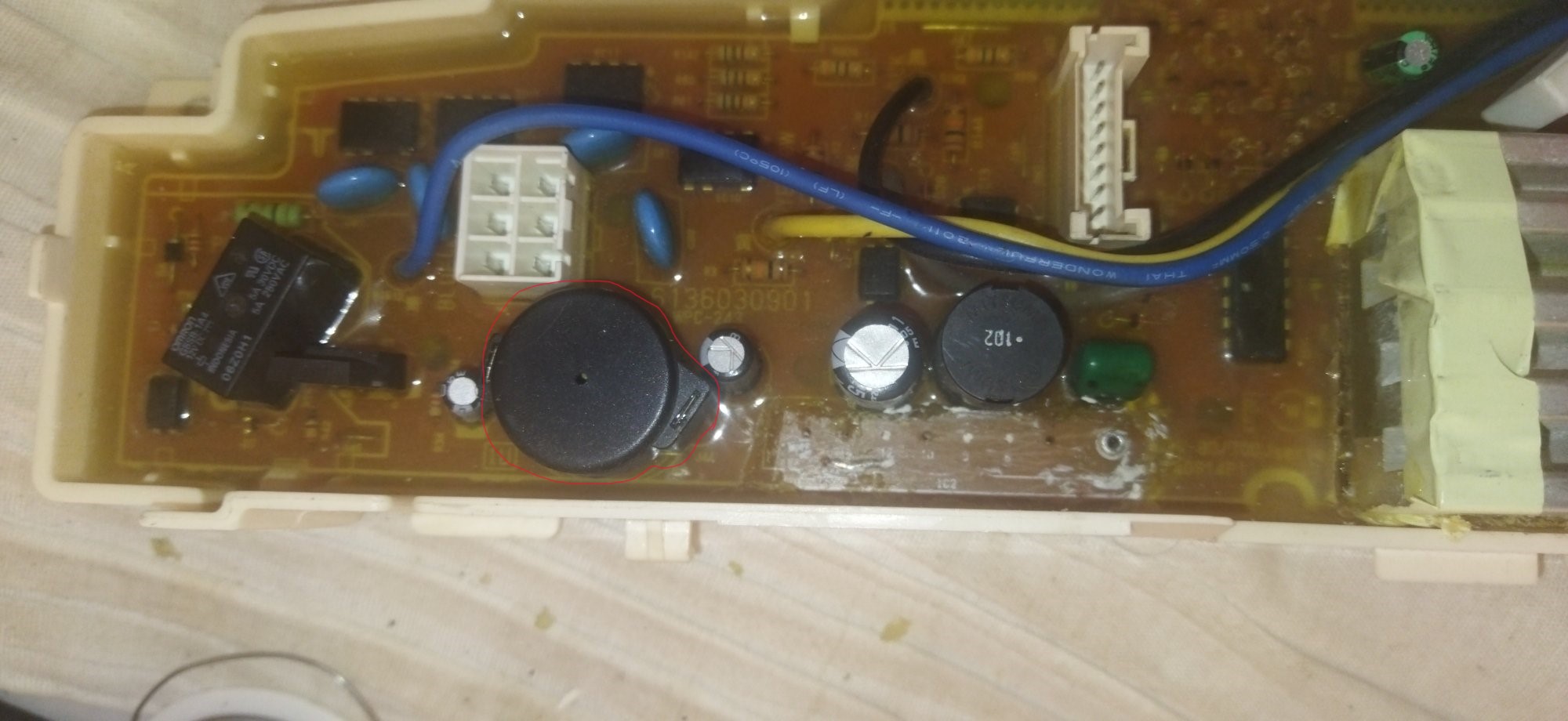

وقتی به تصویر روی برد که شما قرار دادید نگاه می کنیم؛ یه بازر سمت چپ IC2 قرار داره. اما وقتی به تصویر زیر برد توجه کنیم؛ یه سری قطعه شامل 2 تا ترانزیستور و 2 تا مقاومت و البته چندتا جامپر می بینیم که با تصویرِ از بالای برد هم خوانی نداره.
ضمن اینکه اتفاقا پایه 10 و 12 آیسی IC2 وارد همین ترانزیستور ها شده که حداقل طبق مقایسه تصاویر، همخوانی لازم بین اونها نیست. لذا نتیجه گیری رو موکول می کنیم به زمانی که شماره آیسی STK روی برد 110 ولت رو مشخص بفرمایید.

مشاهده فایل‌پیوست 207750مشاهده فایل‌پیوست 207751

البته من از توی همین سایت پیدا کردم



[hamid_reza59]

البته من از توی همین سایت پیدا کردم

شاید هم این آی سی برای راه اندازی اینورتر دستگاه ۱۱۰ ولتی باشه ؟ نمیدونم



[infoshinfo]

شاید هم این آی سی برای راه اندازی اینورتر دستگاه ۱۱۰ ولتی باشه ؟ نمیدونم

سلام

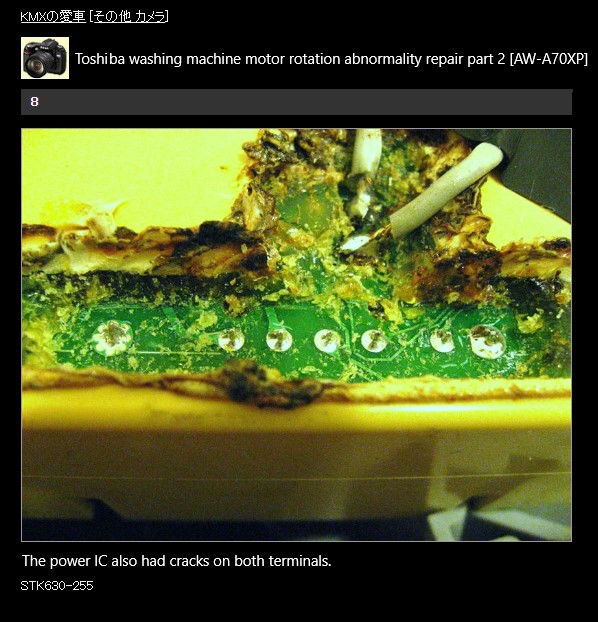

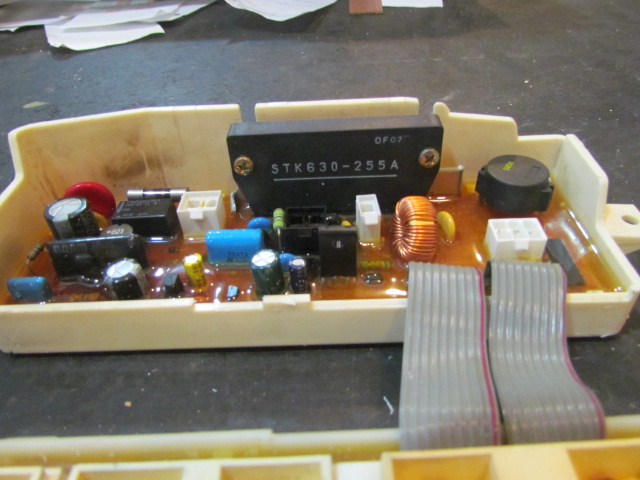

به نظر میرسه این قطعه یه آیسی پاور هست؛ (در ترجمه ژاپنی STK630-255 رو به اسم آیسی پاور معرفی کرده)
همچنین از این آیسی به صراحت به عنوان motor rotation یاد کرده.

اما اصل قضیه اینه که ظاهرا چالش های شما با این لباسشویی تمومی نداره!
چالش اول اینه که دیتاشیتی از این قطعه پیدا نمیشه. (حداقل من نتونستم پیدا کنم)
و چالش دوم به نظر میرسه؛ پیدا کردن این قطعه باشه که می بایست از برد اوراقی پیدا کنید و یا سفارش خارج بدید.
و چالش سوم اینه که قطعه کار شده روی مدل لباسشویی شما، واقعا STK630-255 باشه و نه شماره دیگه.
لذا به نظر میرسه بهترین و راحتترین راه حل، مذاکره مشتری با تعمیرکار قبلی باشه.

در هر صورت شاید همکاران محترم بتونن راهنمایی کرده و یا جایگزینی برای این قطعه معرفی کنن.



[Mehdi.Dehghan]

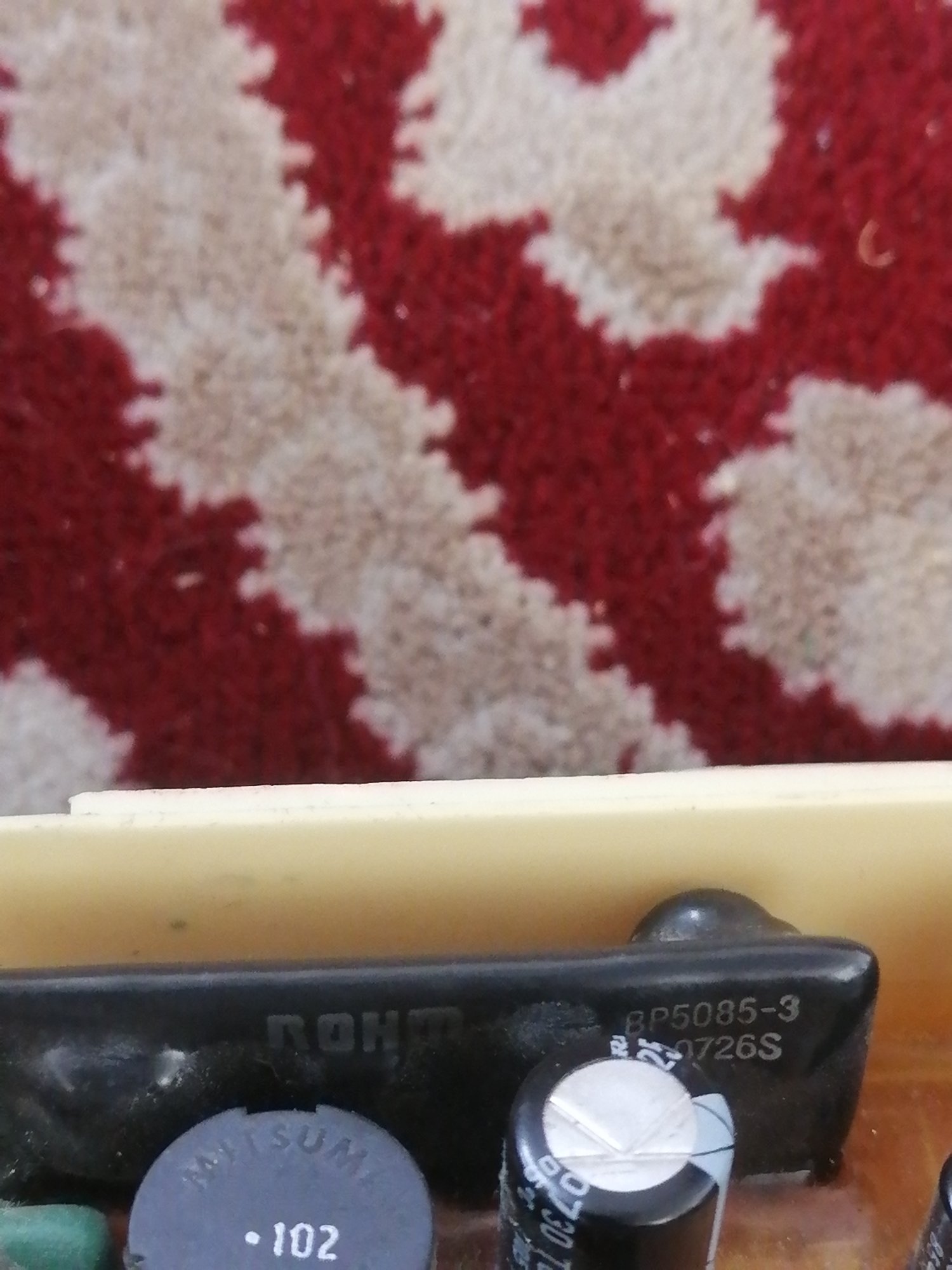

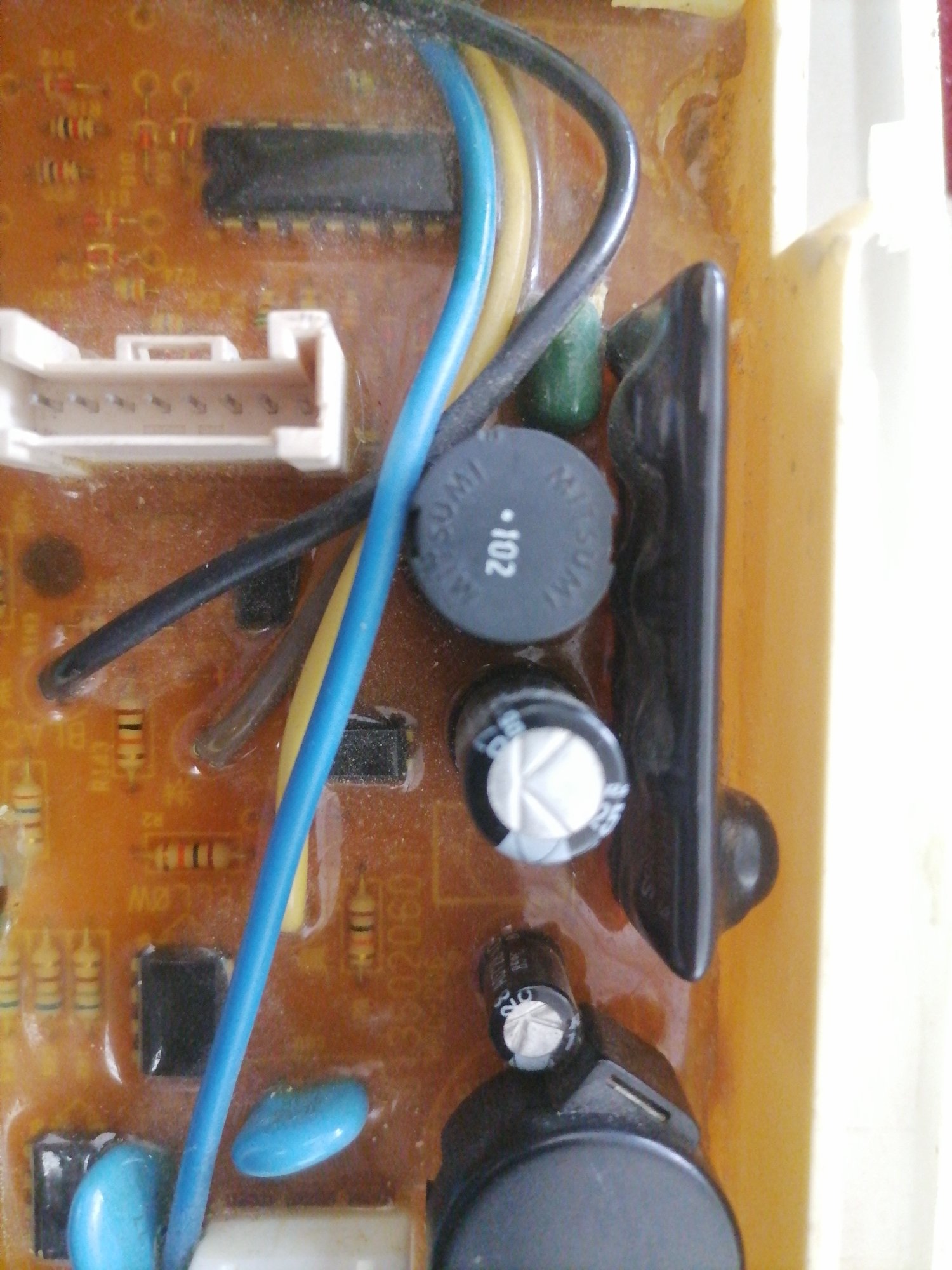

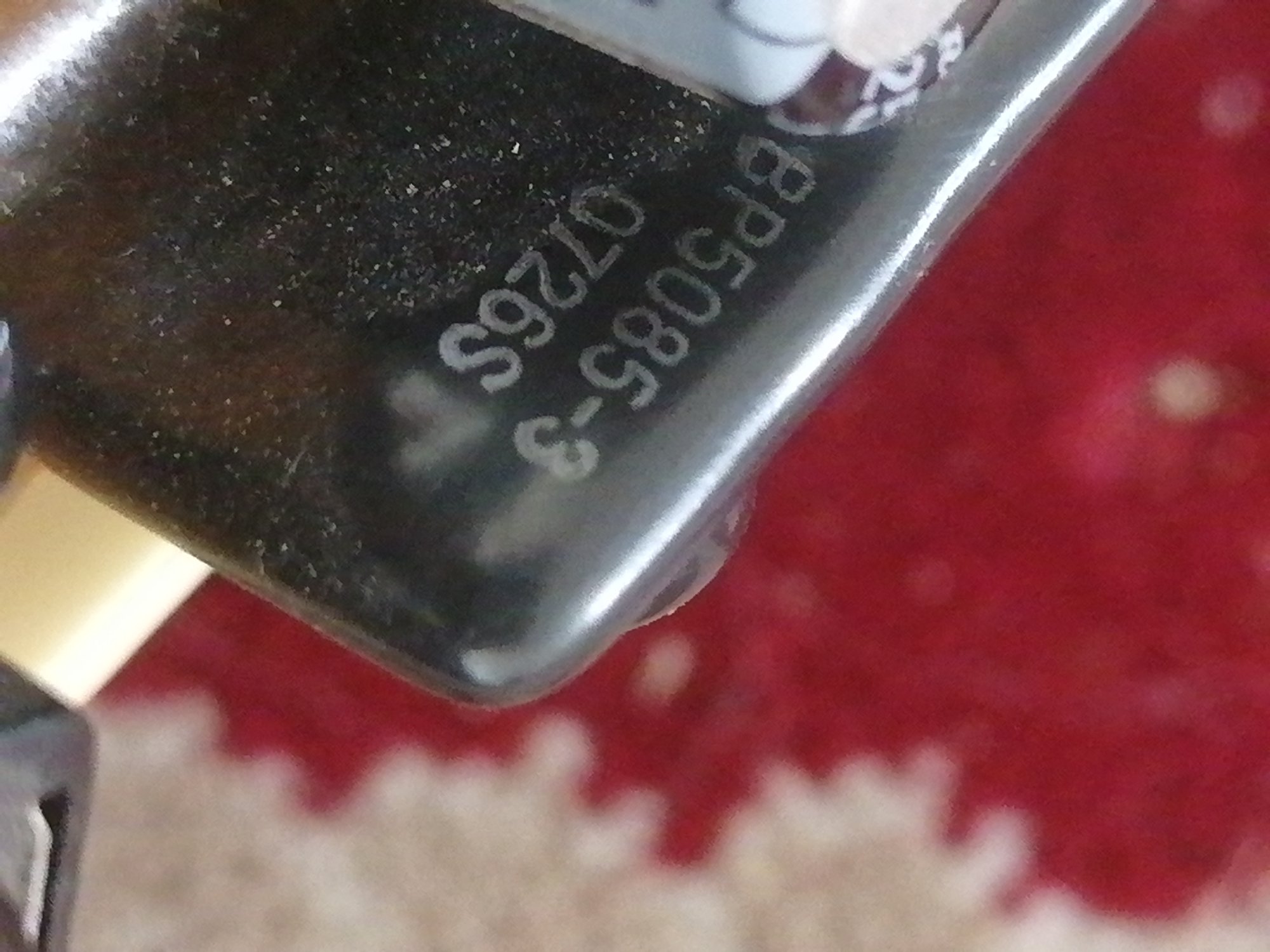

این عکس نوشته هایی قطعه ای هست که دنبالشی
