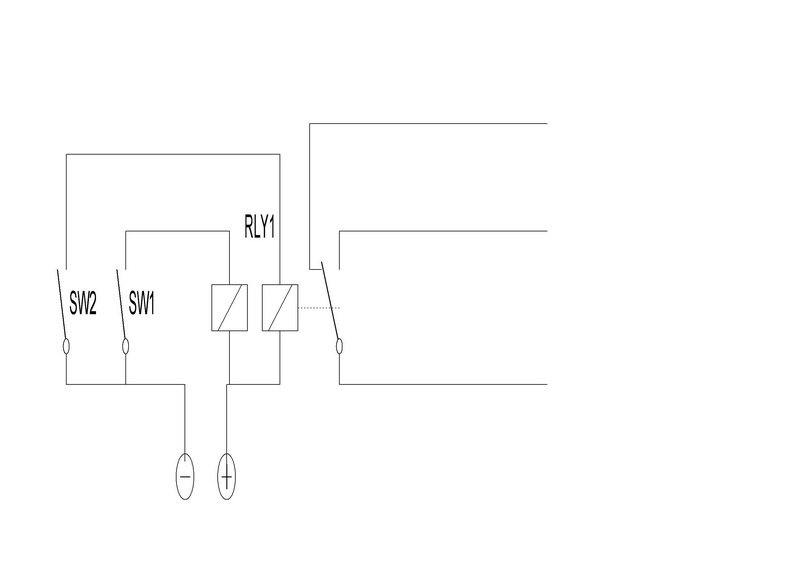

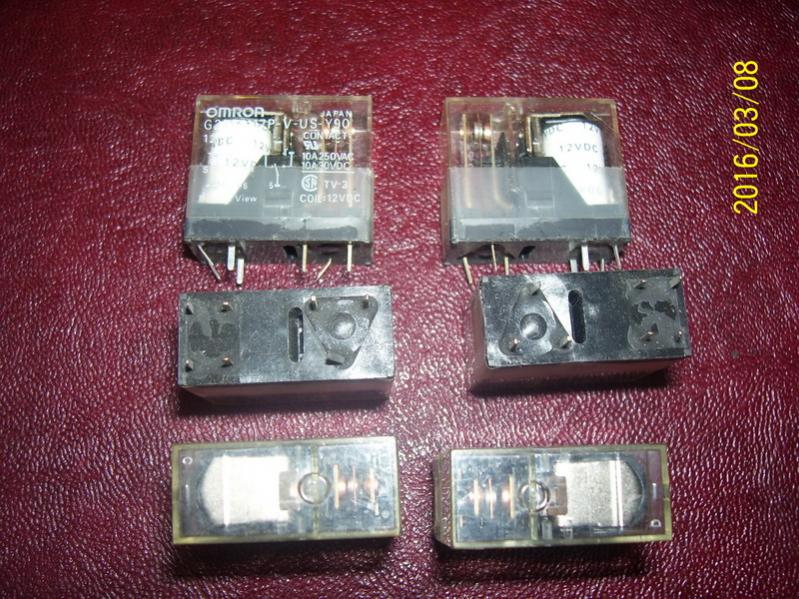

نقشه بسیار ساده از کلید خاموش روشن با استفاده از دو عدد کلید فشاری ، این کلید دقیقا مانند کلید های عادی خاموش روشن عمل میکند که با قطع و وصل برق کلید در حالتی که بوده باقی می ماند یعنی اگر روشن بود ، با وصل برق روشن میشود

[hide]:apathy:[/hide]



[hide]:hypnotysed:[/hide]
​



[farah676]

با عرض سلام

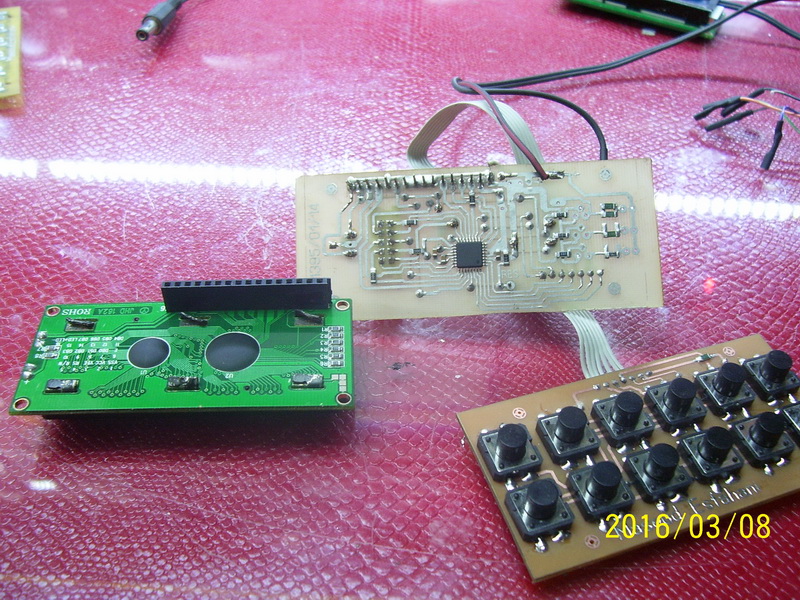

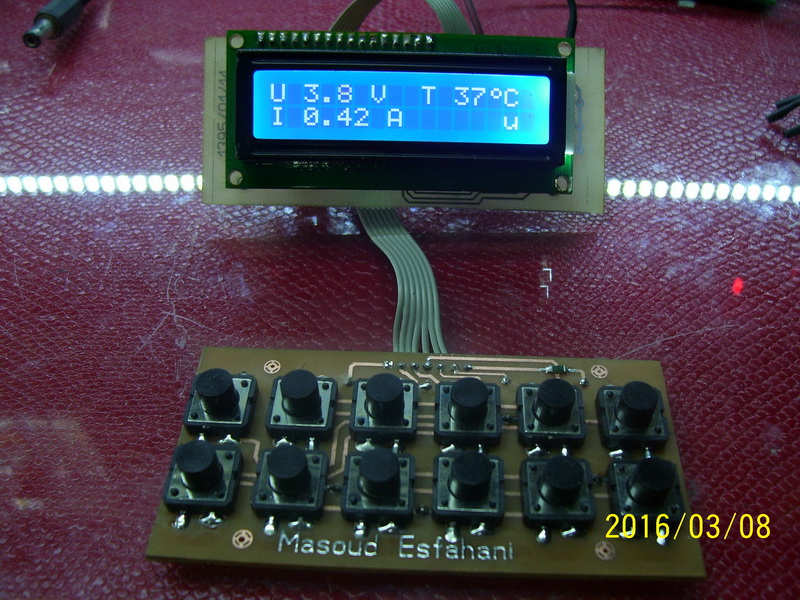

با توجه به جدا سازی بخش نمایشگر و کیبورد ، محدودیت ارتفاع LCD منتفی میشود و با استفاده از Pin Header میتوان LCD را به مدار اتصال داد و در مواقع تعمیر ، براحتی جدا و دستگاه تعمیر میشود و از کلید هایی با طول کوتاه تر استفاده کرد
کلید های قبلی 15 میلیمتر و در طرح جدید 5 میلیمتر شده است



[ghoshiry]

مهندس لطفا قیمت اماده برای استفاده تا 8 امپر را اعلام کنید
همچنین ممکن است بفرمایید ایا جریان مصرفی که نمایش داده میشود ایا دقیق است یا خیر ؟
با تشکر
موفق باشید



[farah676]

مهندس لطفا قیمت اماده برای استفاده تا 8 امپر را اعلام کنید
همچنین ممکن است بفرمایید ایا جریان مصرفی که نمایش داده میشود ایا دقیق است یا خیر ؟
با تشکر
موفق باشید

من ترانس 5 آمپر سفارش داده ام و 8 آمپر فعلا اقدام نخواهم کرد
بله دقیق است من همیشه برای تست اینگونه دستگاه ها با اهم متر فلوک و یا هیوکی مقایسه میکنم و حدود 5 صدم خطا قابل چشم پوشی است
بعلت اینکه هنوز قطعات را بصورت تک به تک قیمت گذاری نکرده ام ، قیمت کل مشخص نیست ، بزودی اعلام میکنم



[farah676]

با عرض سلام

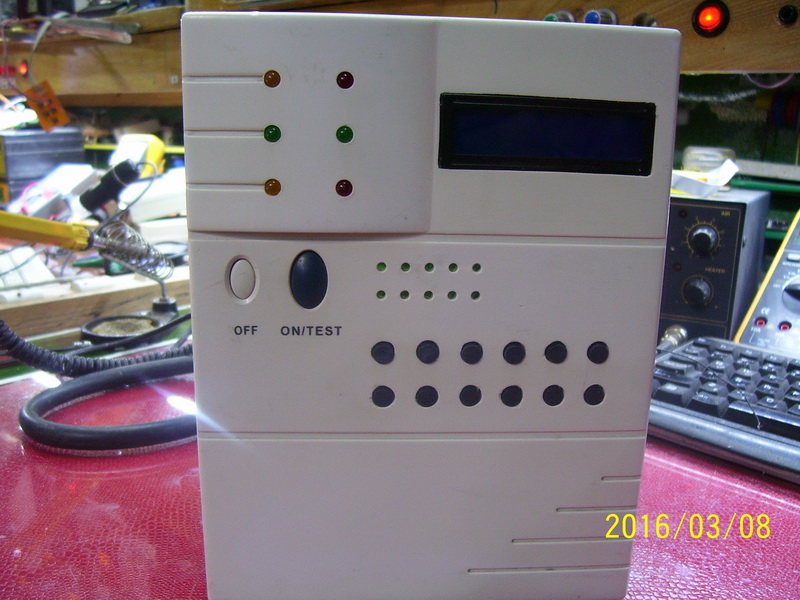

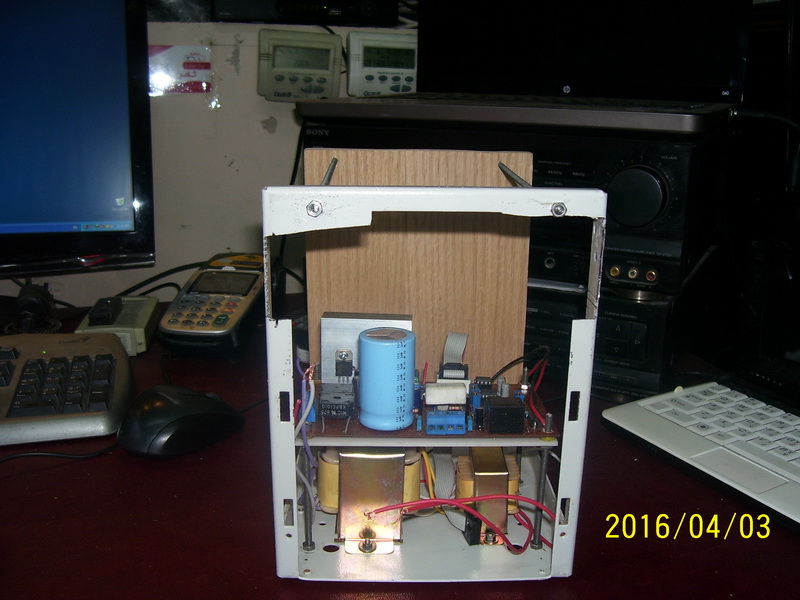

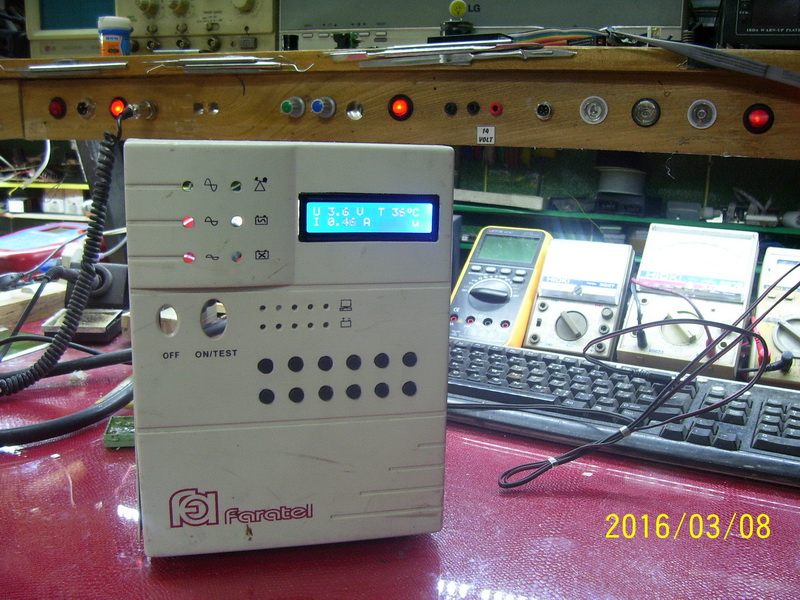

نمائی از پانل اولیه دستگاه



[farah676]

با عرض سلام

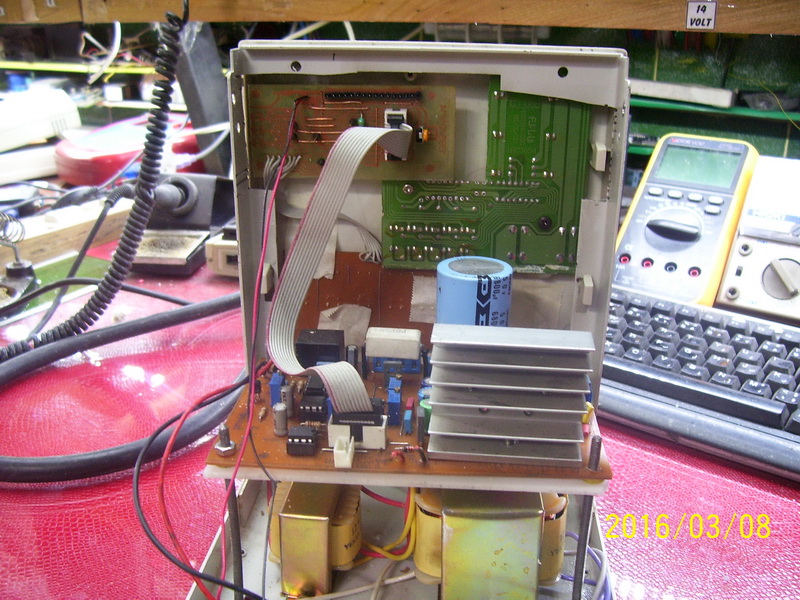

با استفاده از پیچ های متری میتوانید مدار را بصورت طبقاتی قرار دهید و با استفاده از ورق هایی که در تابلو سازی استفاده میشود پایه ای بسازید و از پلاستیک های که در پرده های لودارپه( مستعمل ) استفاده شده جهت ایجاد فاصله ،بکارببرید



[AMD]

استاد اصفهانی واقعا عالیه . اگر قیمت ها مشخص شد حتما اعلام کنید . چون بسیار از مدلهای موجود در بازار بهتر هست .
باتشکر



[farah676]

با عرض سلام

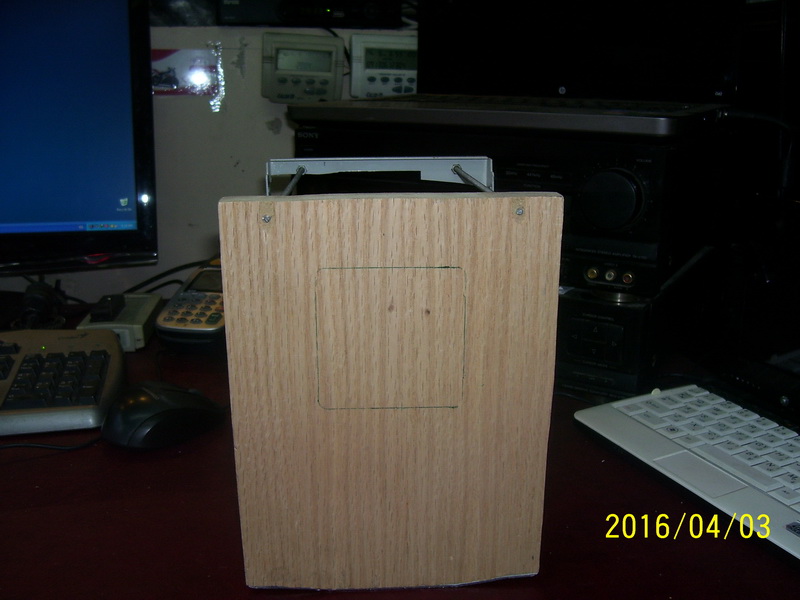

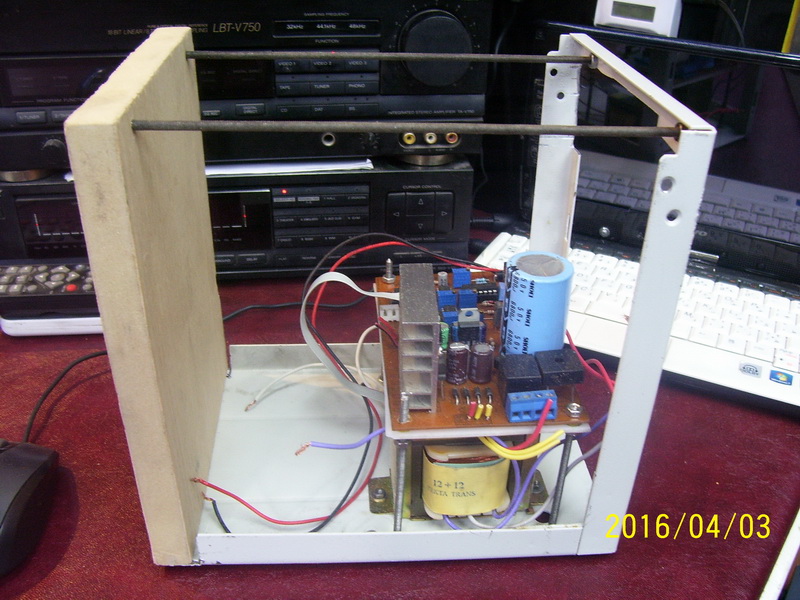

ساخت بخش پشت جعبه ( بعلت نصف شدن جعبه UPS ) که از یک تکه MDF استفاده کردم و توسط دو عدد پیچ بلند( متری) به لبه بالا ، متصل شد و از پایین توسط دو عدد پیچ چوب به لبه پایین جعبه وصل شده



[farah676]

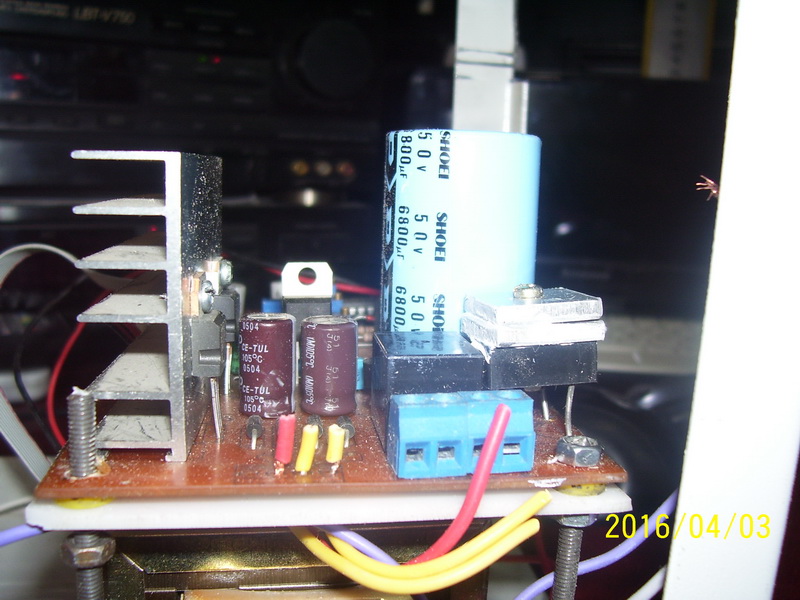

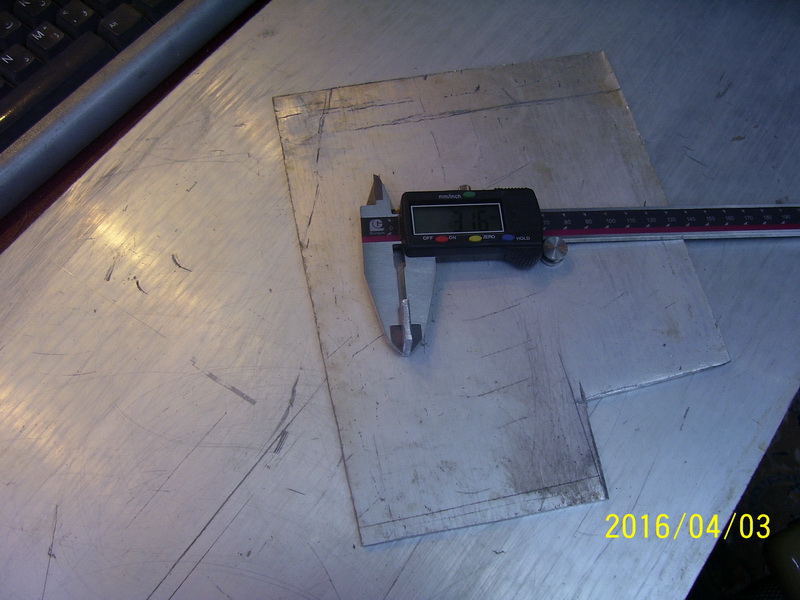

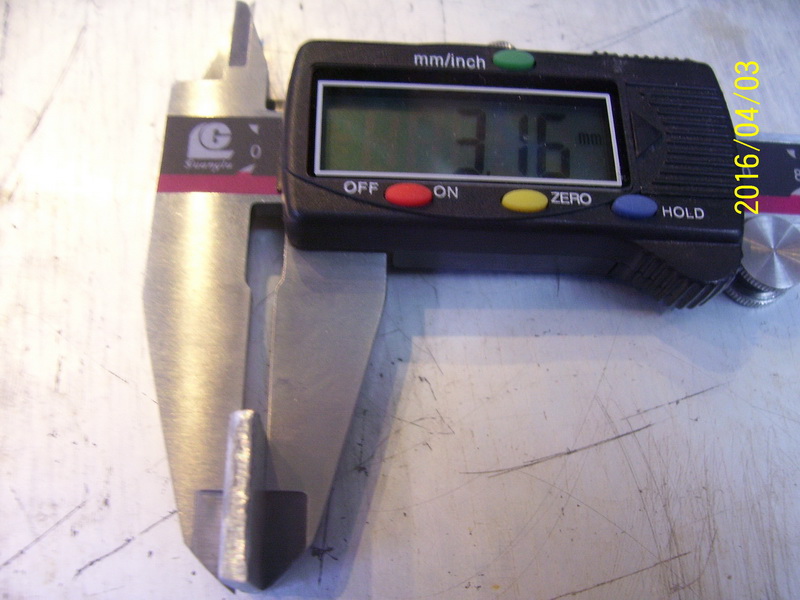

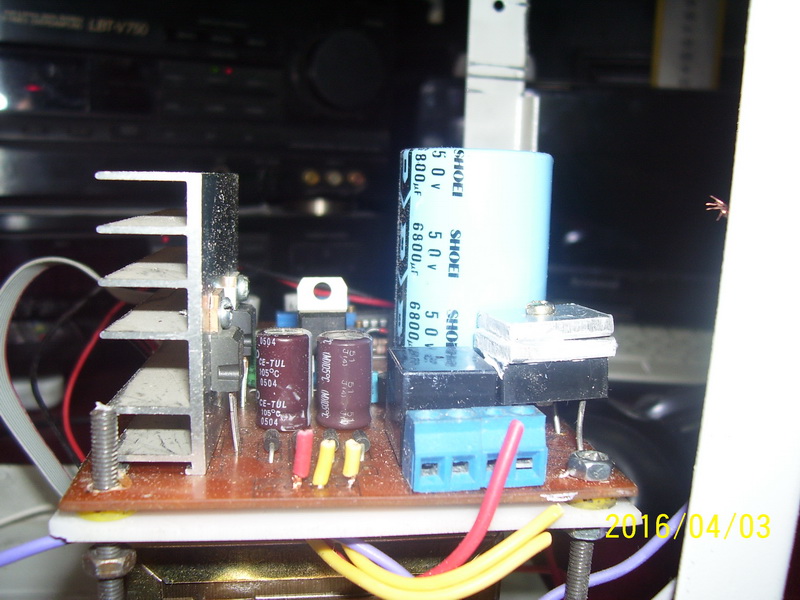

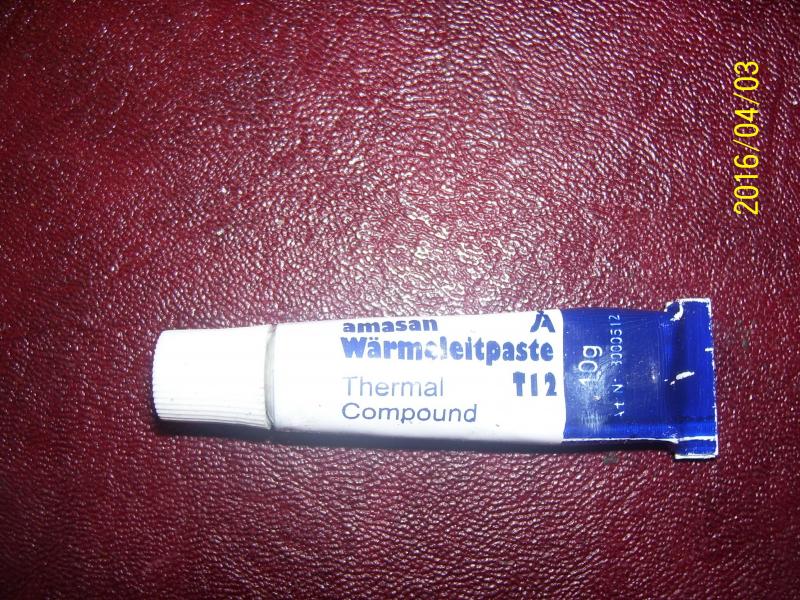

با توجه به گرم شدن پل دیود ( 10 آمپر ) در جریان بیش از 3 آمپر ، براحتی با استفاده از ورق آلومینیوم به قطر 3 میلیمتر و جهت زیبائی به اندازه پل دیود بریده شود و با استفاده از خمیر سیلیکون به پل دیود یپچ شود و میتوان 2 عدد از ورق های بریده شده بر روی هم و استفاده از خمیر سیلیکون بین ورق ها گرما را براحتی انتقال و از گرم شدن جلوگیری شود



[farah676]

با عرض سلام

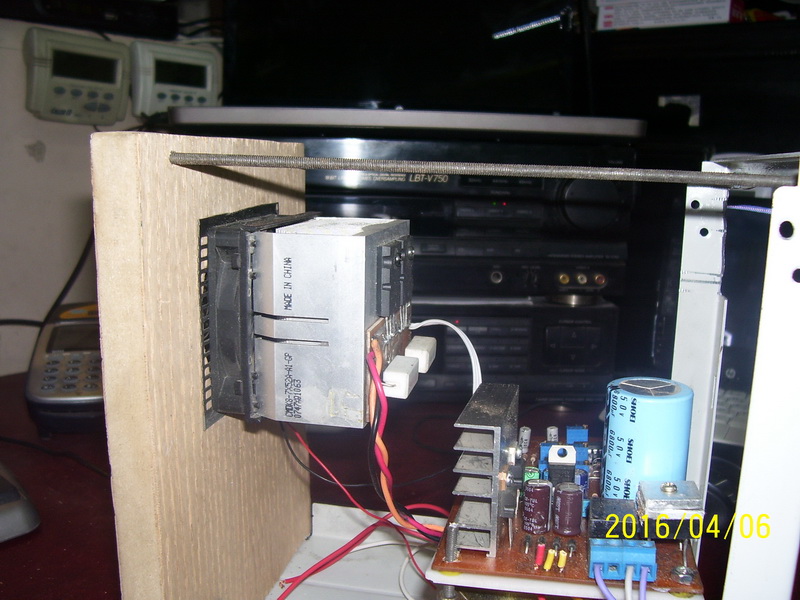

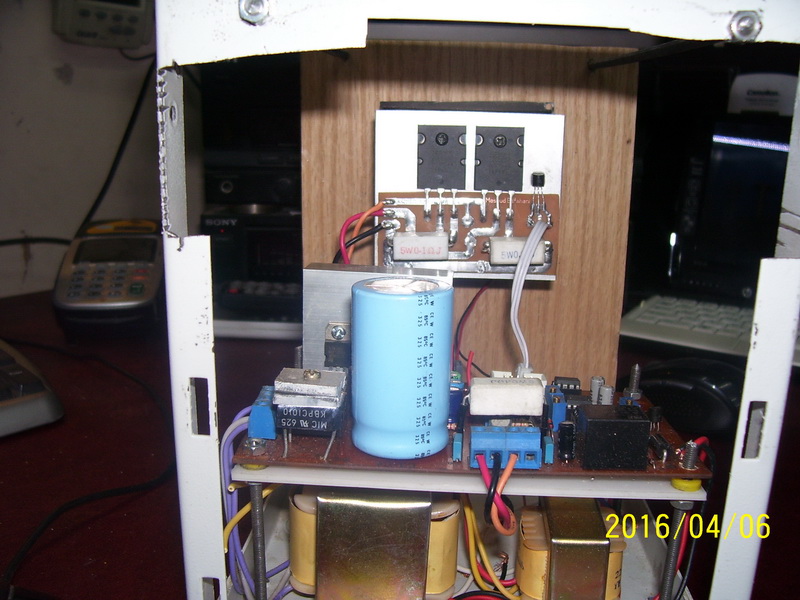

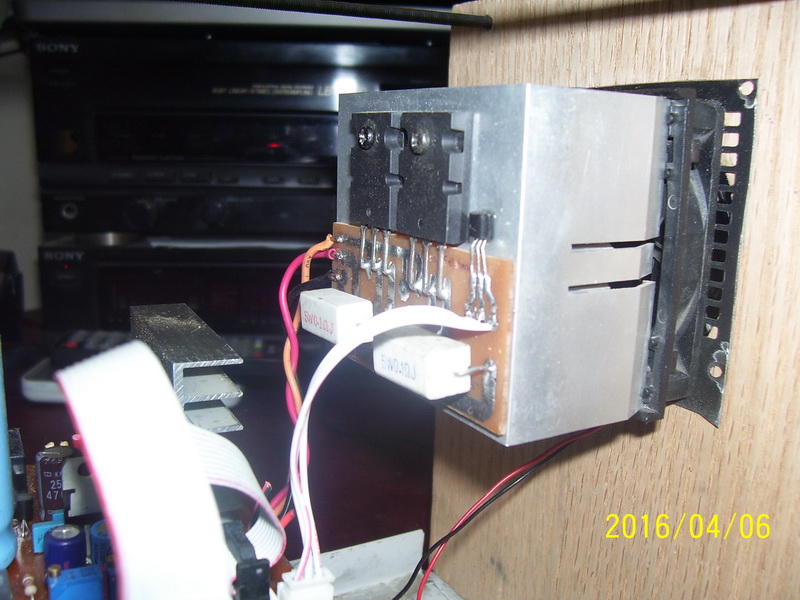

نصب بخش خنک کننده و ترانزیستور های خروجی ، با توجه به ندازه ای محاسبه شده ، فن میتواند علاوه بر خنک کردن ترانزیستور ها ، مقدار هوا نیز به آی سی های رگلاتور برساند و باعث خنک شدن این بخش نیز بشود
جهت زیبائی دستگاه و دیده نشدن داخل دستگاه بخشی از پاور کامپیوتر مستعمل را بریدم و از داخل بین MDF و فن قرار دادم

​
