ماينر 2 يكي از قوي ترين فلز يابهاي جهان

[mr_havaee]

با سلام خدمت همه دوستان
راستی آقا فرهاد منظورتون از اینکه در فرکانسهای مختلف تولید میشه چیه ؟
تا اونجا که من اطلاع دارم فقط در یک مدل که اونم C16-S2-A هست عکسش رو برای دوستان گذاشتم تا حالا تولید شده و به صورت رزین شده در انحصار شرکت Proton elektronik هستش چون من مدار تمام تولیدات اون شرکت از DIgger تا Prospektor رو دیدم و تو تمام اونها فقط همین یک مدل بکار رفته و حتی خود NORMAN هم همین یک مدل رو معرفی کرده .
در ضمن کار این قطعه تولید پالس و زمانبندی برای نمونه برداری از امواج دریافتی میباشد و به طریقه پرتکل ارتباطی سریال سنکرون با ATMEG32 ارتباط برقرار میکند که اسمش هم مشخص کننده همینه PIU مخفف
PULSE ISOLATION UNIT .



[safye]

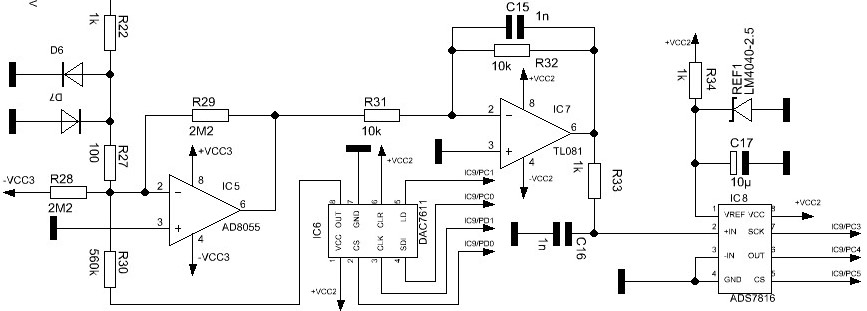

تو اين قسمت ممكنه بين ولتاژ ها گير كنين....با توجه به اين جلو برين



[safye]

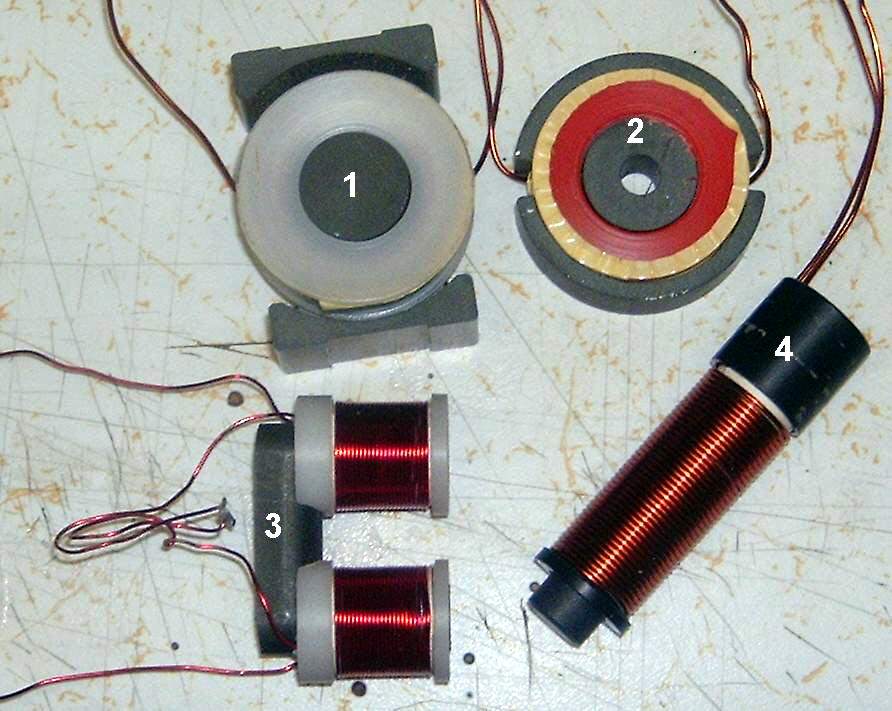

تصاويري از چند تا كويل كوچك براي ماينر



[r4004]

سلام دوستان
:smilie_help:
من میخواهم ماینر 2 یا 4 بسازم
به نظر شما کدام بهتر هست
در ضمن من ساکن شیراز هستم
اگر میشه ادرس و شماره تلفن فروشنده لوازم اصل ماینر 2 یا 4 در تهران به من بد هید

اخر کسی جواب ما را نداد



[ebrig]

سلام لطفا راهنمایی کنید در رابطه با خرید پستی قطعات ماینر 4:sadwalk:



[safye]

اخر کسی جواب ما را نداد

دوست عزيز بهت پيام خصوصي دادم:dast:



[safye]

سلام لطفا راهنمایی کنید در رابطه با خرید پستی قطعات ماینر 4:sadwalk:

دوست عزيز قطعاتو يه جا تو تهران اماده دارن كه نه ايسي هاش اصليه و قيمت هاش هم سر سام اوره.....مثلا Lm4040 قيمتش نهايت 400 تومانه اين ميده 4500 تومان...يه جا ديگه هست كه پيام خصوصي بهتون ميدم كه هم اي سي هاش اصليه و هم قيمت هاش مناسب تره...ولي بايد سفارش بدي برات بياره:dast:



[safye]

خودت این مدار را ساختی و ازمایش کردی ؟
من که دیگه جرات هزینه کردن مدارات فلزیاب رو ندارم
اگر ساختی محبت کن یه عکس خوشگل بزار
تشکر

دوست عزيز نساختم ولي با توجه به نقشه كه شبيه ماينر 4 و فقط ال سي ديش رنگيه عمليه..:dast:



[safye]

اينم ديتا شيت converter ها:bs_iloveyou:



[safye]

اينم ديتا شيت اي سي ها:love-smiley-017:
​
