مشکل: لپ تاپ ms-14571 تصویر نمیده

[source]

ولتاژ قبل از سلف 0 میشه.
همونطور که تو عکس هست پایه سمت شارژرش ولتاژ نداره.



[source]

بله اون چوک سالمه و بازر میده.
ولتاژ همونطور که تو عکس مشخصه قبل از چوک 0 میشه یعنی هیچکدوم از پایه های چوک ولتاژ نداره



[source]

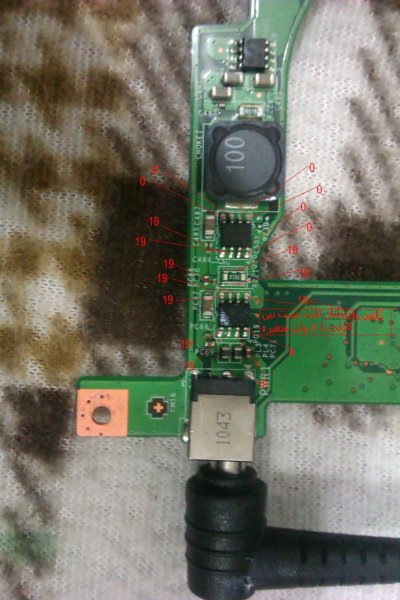

اینم ولتاژهای اون قسمته



[source]

منتظر راهنمایی های اساتید محترم هستم



[bosaeidi]

باسلام خدمت شما دوست عزیز شما جریان کشی دستگاه و شماره چیپ شمالی را اعلام فرمایید تا بهتر بتوان راهنمایی کرد با تشکر



[s-m-hosein]

دوست عزیز این قسمتی که شما دارید روش کار می کنید ورودی مادربورد هستش و معمولا عدم تصویر دهی ربطی به ورودی نداره
شما در واقع بردتون سوییچ میشه و میشه گفت قسمت زیادی از تغذیه مشکلی نداره
اینکه میگین cpu داغ نمی کنه رو اول مدنظر قرار بدین
ولتاژ گیری کنین ببینید تغذیه cpu رو دارین یا نه
اگر cpu تغذیه داشتین یه بایوس بزنین
از اونجایی هم که من دارم میبینم چرافیک amd هست که احتمالش هم هست از اون باشه
البته خودتون گفتین که تغذیه cpu ندارین منتها گفتم یه بار دیگه ولتاژ گیری کنین چون ظاهرا مولتی مترتون مشکل داره
اگر تغذیه cpu نداشتین برین روی همون مدار کار کنین
cpu تغذیش رو از io نمیگیره و یه راست ۱۹ ولت ورودی داره بنابراین io نیست
اگر ‌ic تغذیه cpu مقدار ۱۹ ولت ورودی نداشت میشه دوباره برگردید روی همون قسمت ورودی و از سوک شارژر چک کنین ببینید کجا مشکل داره



[source]

با سلام خدمت اساتید محترم
شماره چیپ دستگاه 1038
p3c065.00
هست
سرور گرامی s-m-hosein :
ظاهرا برق مادربرد هم از پشت برد یه 19 ولت میره هم از روی برد.
قسمت پشتی برق زو داره رد میکنه اما این قسمت قبل از رسیدن به سلف ولتاژ 0 میشه.
مولتیمتر سالمه دفعه قبل ایراد از من بود.
vcore ندارم.


ممنون از راهنمایی های ارزنده شما.



[s-m-hosein]

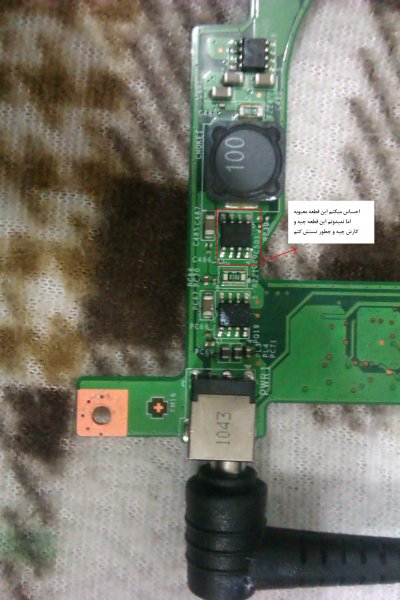

اون قطعه ای که مشخص کردین فت ورودی هستش که خب گفتم خدمتتون وقتی برد روشن میشه اون قطعات سالمه ...
البته خود فت رو تست کنین برای اطمینان
الان شما ۱ ولت تغذیه cpu دارین؟
چک کردین ic تغذیه cpu ولتاژ ورودی و خروجیش رو؟



[source]

ممنون



[source]

روی فت کنار سی پی یو تو ورودی تو هر فاز 19 ولت رو دارم
اما ولتاژ رو فتهای دوم هر فاز 0 هست
یعنی فت اولی ها خروجی ندارن.
چوک ها ولتاژشون 0 و دقیقا نمیدونم کدوم ولتاژ ها رو نیازه بگم برای ادامه
