درخواست: لپ تاپ دل 5010 با اتصال آداپتور خودبخود روشن میشود و با زدن کلید پاور خاموش نمیشود؟؟

وضعیت
موضوع بسته شده است و نمی‌توان پاسخ جدیدی فرستاد.

masoud_za

کاربر
2012-03-10
285
1,637
تهران

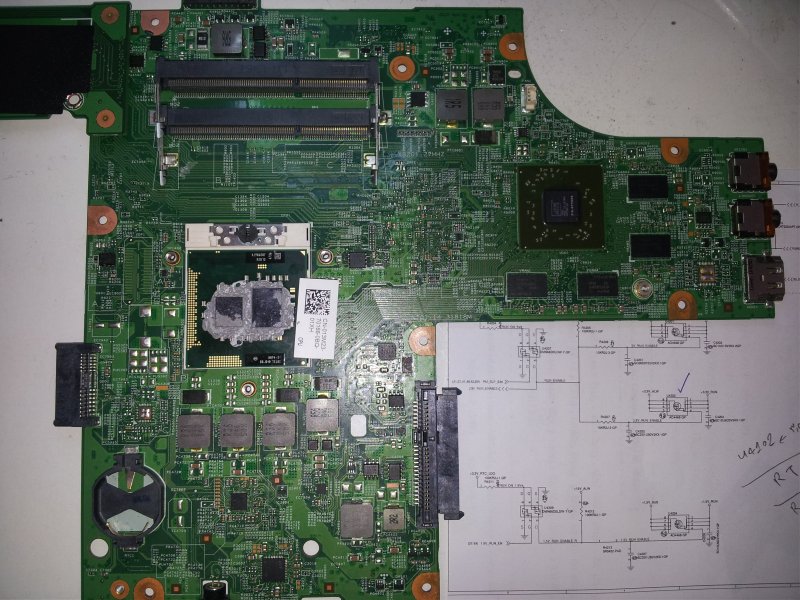

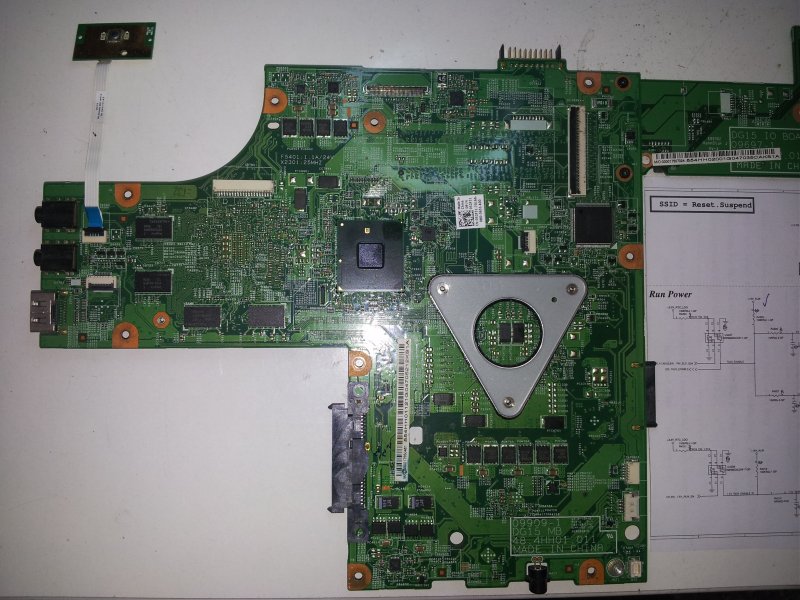

عکس بورد


behroozxl

کاربر
2009-02-08
125
319
مهرشهر. کرج
سلام

استاد شما در مورد تست با crt قبل از تعویض قطعات چیزی ننوشته اید که این صدای تیک بوده یا نه در ضمن یکسری هم به کریستالهای روی برد بزنید چون مشخصه بیشتر قطعات را تست کردید .در ضمن من یه مورد در لپتاپ دل 1330 تقریبآ به همین شکل داشتم بعد از کلی سرو کله زدن فقط با لحیم کاری یه دیود خازنی در قسمت ورودی تغذیه که در اثر فشار آوردن جک آداپور و تکان تکان دادن جهت اتصال آداپتور یکی از پایه هاش حالت سردی لحیم نامحسوس گرفته بود وقتی کلید پاور را برای خاموش کردن میگرفتم همچین صدایی ایجاد میشد اونم تصویر نداشت امیدوارم مشکل شما هم بزودی حل شود


masoud_za

کاربر
2012-03-10
285
1,637
تهران
ممنون از دوست عزیزم behroozxl

من با CRT هم تست کردم از خروجی VGA هم تصویر نداشتیم

در مورد باطری بکاب هم چک کردم مشکل از اون هم نبود در لپ تاپ های دل اگر باطری بایوس رو نزاریم با زدن کابل آداپتور خودبخود سویچ میشه ولی با فشار دادن کلید پاور خاموش میشه
این ایراد لپ تاپ فوق از این نیست چون خودبخود روشن (با زدن کابل آداپتور به سوکت پاور جک) میشه ولی کلید پاور نمیتونه لپ تاپ رو خاموش کنه برای خاموش کردن باید برقشو قطع کنم

بازم از راهنماییتون ممنون
منتظر نظرات دیگه دوستان عزیزم هستم


masoud_za

کاربر
2012-03-10
285
1,637
تهران
از دوستان عزیز می خوام در مورد این قسمت از شماتیک بورد 5010 کمک کنن

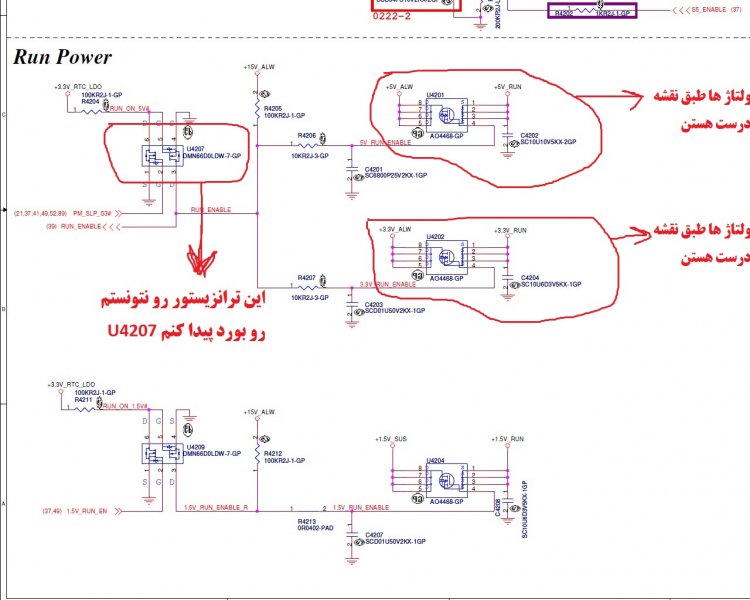

مطابق شکل زیر که مربوط به قسمت پاور بورد 5010 میباشد من ترانزیستور U4207 را رو بورد نتونستم پیدا کنم
Run Power.jpg



در شکل 2 آی سی 8 پایه به موقعیت U4201 و U4202 مطابق نقشه ولتاژ های مورد نظر را داشتن
من فکر میکنم اون آی سی U4207 که طبق شکل از دیودهایی تشکیل شده دچار مشکل شده که باعث شده که پاور یکسره بشه

کسی از دوستان میتونن موقعیت اون آی سی رو رو بورد برام پیدا کنن من هرچی گشتم پیدا نکردم

منتظر کمک دوستان هستم


ehsan6651

کاربر
2012-05-28
111
548
از دوستان عزیز می خوام در مورد این قسمت از شماتیک بورد 5010 کمک کنن

مطابق شکل زیر که مربوط به قسمت پاور بورد 5010 میباشد من ترانزیستور U4207 را رو بورد نتونستم پیدا کنم
مشاهده فایل‌پیوست 71000



در شکل 2 آی سی 8 پایه به موقعیت U4201 و U4202 مطابق نقشه ولتاژ های مورد نظر را داشتن
من فکر میکنم اون آی سی U4207 که طبق شکل از دیودهایی تشکیل شده دچار مشکل شده که باعث شده که پاور یکسره بشه

کسی از دوستان میتونن موقعیت اون آی سی رو رو بورد برام پیدا کنن من هرچی گشتم پیدا نکردم

منتظر کمک دوستان هستم
سلام
دوست عزيز 4201و4202در پشت قسمت جك ساتا (سمت راست باطري بايوس ) قرار دارند وهر دو به نظر موسفت هستند
