كمك در مورد كيت الكترونيكي يخچال دونار

[xl150]

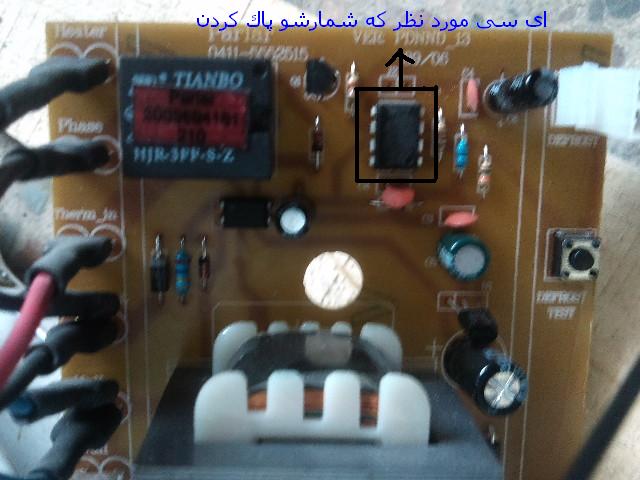

با سلام دوستان امروز يكي از دوستام يه برد نشونم داد كه مطعلق بود به يخچال دونار كه مشكل از اي سي 8پايه بود كه متاسفانه شمارشو پاك كرده بودن ايا كسي از دوستان اطلاعاتي در مورد اين اي سي دارند ممنون ميشم راهنماي كنيد

در ضمن اين موارد روي برد نوشته بود
PALAR
0411-5552515
VER-PDNND-13
DRF390

​



[gadraj]

با سلام دوستان امروز يكي از دوستام يه برد نشونم داد كه مطعلق بود به يخچال دونار كه مشكل از اي سي 8پايه بود كه متاسفانه شمارشو پاك كرده بودن ايا كسي از دوستان اطلاعاتي در مورد اين اي سي دارند ممنون ميشم راهنماي كنيد
در ضمن اين موارد روي برد نوشته بود
PALAR
0411-5552515
VER-PDNND-13
DRF390
سلام :
دقت كنيد !! : اگر پايه هاي 4 و 8 به ولتاژ مثبت 12 ولت و 1 به منفي و 5 توسط يك خازن به زمين و پايه 3 خروجي هست ؟؟؟ { كه توسط يك مقاومت به بيس ترانزيستور تحريك رله رفته است } بجاي ان يك ايسي تايمر [hide]NE555 [/hide] بزن .
اگر شكلي از اتصالات پايه ها بزاريد بيشتر در خدمتون هستم .
موفق باشيد .



[xl150]

با تشكر از شما استاد گرامي راستش خودم هم اين فكر رو كرده بودم ولي مطمعن نبودم چشم بعدظهر عكسي از پشت كيت قرار ميدم بازم از شما كمال تشكر رو دارم



[xl150]

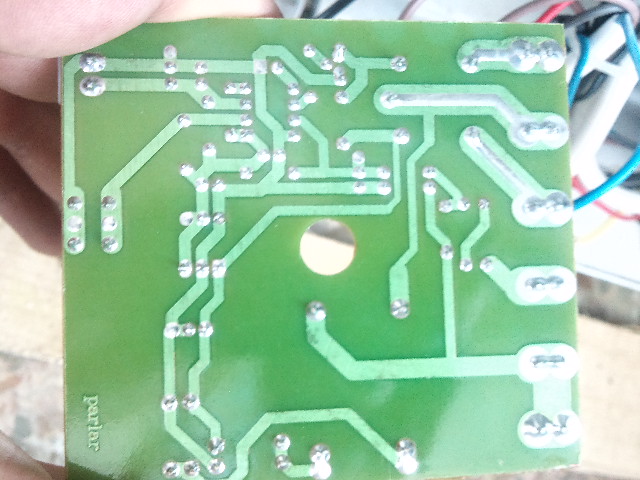

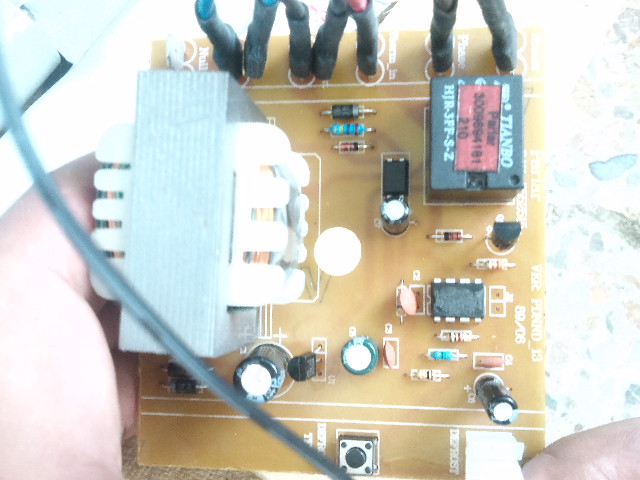

با سلام دوست عزيز اينم عكسهاي بيشتر



[gadraj]

با سلام دوست عزيز اينم عكسهاي بيشتر
با سلام :
عزيزم عكس پشت مدار را نسبت به موقعيت قطعات مدار { عكس قبلي يا به اصطلاح LAY } وارو گذاشتين { منطبق نيست } و دقيق نميشه بررسي كرد انتظار بنده اين بود كه شما بطور دستي { روي كاغذ و اسكنر و يا با استفاده از نرم افزارها } پايه هاي ايسي را كه به كدام قطعه وصل شده مشخص كنيد .
با اين وجود : به نظر ميرسد احتمال اينكه 555 باشه منتفي شد و شايد از LM358 استفاده شده براي بررسي دقيق حداقل بنويسيد كه كدام پايه با كدوم قطعه در رابطه هست و ولتاژ كاري ؟؟؟ .
موفق باشيد .



[xl150]

با عرض پوزش از استاد گرامي چشم فردا اين كار رو ميكنم



[xl150]

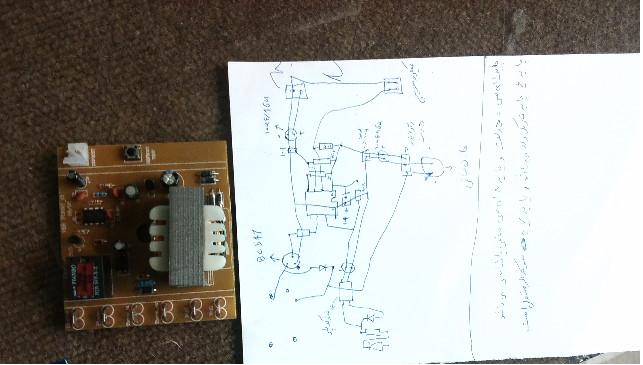

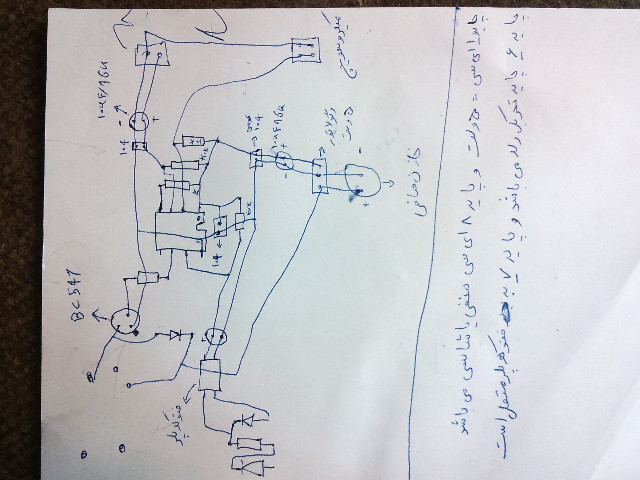

با سلام هر كاري كردم نتونستم خوب تر از اين بكشمش دوست عزيز ببين متوني كمكم كني



[gadraj]

با سلام هر كاري كردم نتونستم خوب تر از اين بكشمش دوست عزيز ببين متوني كمكم كني
با سلام :
اگر از سیم کشی پایه ها مطمین هستین ؟؟ {مخصوصا در مورد پایه 1=+ و 8 = - که برعکس استاندارد تغذیه ایسی ها میباشد } شرمنده که این یک ایسی انحصاری میباشد و باید از شرکت تولید کننده پیگیر باشید .
با تشکر .
موفق باشید .



[xl150]

ممنون دوست عزيز من با شركت تماس گرفتم ومتوجه شدم كه اين مدار كلا مشكل داره وبرد جديد بايد نصب بشه ايا راهي براي درست كردن برد جديدي هست يعني خودمون طراحي كنيم كار اين مدار اينه كه زماني فريزر يخ ميكنه موتورو خاموش ميكنه والمنت حراتي رو روشن وزماني كه يخ اب شد موتور و فن تهويه هوا روشن ميشه ومجددا همين طور راستي من با ذربين خوب نگاه كردم اخر اي سي معلوم بودنوشته بود 75



[xl150]

با سلام هر كاري كردم نتونستم خوب تر از اين بكشمش دوست عزيز ببين متوني كمكم كني
با سلام :
اگر از سیم کشی پایه ها مطمین هستین ؟؟ {مخصوصا در مورد پایه 1=+ و 8 = - که برعکس استاندارد تغذیه ایسی ها میباشد } شرمنده که این یک ایسی انحصاری میباشد و باید از شرکت تولید کننده پیگیر باشید .
با تشکر .
موفق باشید .

دوست عزيز من چند تا از اين بردها تقا ضا دادم يكيشون شماره داشت يعني از يادشون رفته تا شمارشو پاك كنن اين اسي از خانواده ميكروكنترلرها بود امروز هم ميخوام برنامشو كپي كنم ممنون از راهنمايتان باتشكر
