مشکل: عیب‌یابی مینی اسیلوسکوپ DSO138

[m_bidaar]

مینی اسیلوسکوپ DSO138 که به عنوان ارزانترین دستگاه اسیلوسکوپ موجود هم شناخته میشه، یک ابزار بسیار کاربردی برای تعمیرات و تحقیقات در زمینه‌ی الکترونیک هست.
این دستگاه عمدتا به صورت کیت آماده به همراه اسامی قطعات استفاده شده و شماتیک مدار در ایران ارائه میشه.
این پست برای بررسی تمامی مسائل و ایرادات مربوط به این دستگاه ایجاد شده است.



[m_bidaar]

من یک دستگاه DSO138 دارم که بعد از چند بار استفاده، سیگنال نمونه‌ی ۱ کیلوهرتز ۳.۳ ولت دستگاه از کار افتاد.
با بررسی ولتاژهای تست ارائه شده در شماتیکِ ضمیمه‌ی دستگاه، متوجه شدم که -AV که باید 5- ولت باشه، برای دستگاه من در حدود 3.3- ولت هست. و ولتاژ در سمت مثبت دیود 1N5819 هم حدود 4.21- هست که طبق نقشه باید 8.1- باشه. ولتاژ در سمت منفی همان دیود درسته (0.2).
طبق شماتیک به خازنهای الکترولیت 24 و 25، سلف بشکه‌ای L2، دیود 1N5819، سلف مقاومتی L1 و ترانزیستور Q1 رسیدم و همه رو عوض کردم. اما مشکل همچنان پابرجاست.
کسی تجربه‌ای از این مشکل داره؟
ضمنا تغذیه‌ی دستگاه از آداپتور ۹ ولت ۳ آمپر تامین میشه.

شماتیک قسمت -V و +V:


و تصویر روی برد (که البته بعدا متوجه شدم جنس غیراصل (fake) برام ارسال کردن!):


لینک دانلود فایل pdf برگه‌های قطعات و شماتیک DSO138

سپاس



[m_bidaar]

بالاخره مشکل حل شد.
آیسی STM32F103C8T6 سوخته بود و همین باعث اتصال کوتاه بین خطوط ۳.۳ ولت و زمین شده بود.
همچنین مقاومت داخلی سلف بشکه‌ای L2 باید حتما کمتر از ۳ اهم باشه.
علاه بر این، در شماتیک DSO138 نوشته شده این سلف حداکثر جریان قابل تحملش ۱ آمپر هست؛ ولی درستش نیم آمپره!



[parsia90]

آموزش استفاده از این اسیلوسکوپ را نیاز دارم و همچنین راهنمای خرید اسیلوسکوپ ارزان قیمت

مزیت ها، تفاوت ها ‌‌و امکانات موجود در این مدل با مدل های دیگر در چیست؟



[parsia90]

بالاخره مشکل حل شد.
آیسی STM32F103C8T6 سوخته بود و همین باعث اتصال کوتاه بین خطوط ۳.۳ ولت و زمین شده بود.
همچنین مقاومت داخلی سلف بشکه‌ای L2 باید حتما کمتر از ۳ اهم باشه.
علاه بر این، در شماتیک DSO138 نوشته شده این سلف حداکثر جریان قابل تحملش ۱ آمپر هست؛ ولی درستش نیم آمپره!

میشه تو تصویر مشخص کنید کدوم آی سی سوخته بوده؟

و اینکه به نظر شما علت سوختنش چی بوده؟



[Navid-Aref]

آموزش استفاده از این اسیلوسکوپ را نیاز دارم و همچنین راهنمای خرید اسیلوسکوپ ارزان قیمت

مزیت ها، تفاوت ها ‌‌و امکانات موجود در این مدل با مدل های دیگر در چیست؟

درود. استفاده از اسیلوسکوپ ها چه ساده ترین مدل مثل همین DSO138 باشه چه انواع بسیار پیشرفته و گران قیمت، مبنای یکسانی دارند و اگر بیسیک کار رو خوب یاد بگیرین از همین مدل ساده هم می تونین در حد توان و امکانات محدودش بهره زیادی ببرین.

مزایا: قیمت. یکپارچگی و کوچکی. صفحه نمایش رنگی مناسب. نمایش اطلاعات بر روی صفحه با قابلیت پاک شدن با فشردن و نگه داشتن دکمه OK.
معایب: دامنه فرکانسی و نرخ نمونه برداری بسیار کم. پروب ضعیف. عدم دقت در نمایش فرکانس در برخی اندازه گیری ها. نداشتن مود Auto، نداشتن Track های افقی و عمودی برای محاسبات دقیق.

اگر تازه وارد هستین دو ویدئوی آموزشی رایگان آقای مهندس درویشی رو پیشنهاد می کنم تماشا کنید:

آپارات - سرویس اشتراک ویدیو

www.aparat.com

آپارات - سرویس اشتراک ویدیو

www.aparat.com

اگر می خواهید یه سطح بالاتر رو یاد بگیرین این آموزش وبسایت فرادرس را تهیه کنید و ببینید:
(البته این آموزش هم مقدماتی محسوب می شود - در آموزش اندازه گیری سیگنال PWM (فصل ششم) مقاومت سر راه ال ای دی 330 اهم و پتانسیومتر 10 کیلو اهم هست که در ویدئو فراموش شده ذکر بشه)

https://faradars.org/courses/introduction-to-oscilloscope-and-its-application-fvee147



[m_bidaar]

میشه تو تصویر مشخص کنید کدوم آی سی سوخته بوده؟

و اینکه به نظر شما علت سوختنش چی بوده؟

آیسی مربع شکل، 48 پایه، سمت چپ کریستال (فلزی).
احتمالا موقع تست، به برق ۲۲۰ شهری خورده بوده. برای تست برق شهری باید از خازن و مقاومت قبل پراب استفاده کرد.



[m_bidaar]

جهت تکمیل موضوع...
مشکل فوق (ولتاژ کم در بخش منفی) درواقع از آیسی TL084C با برچسب U2 بود.
اتصال کوتاه در آیسی میکرو (STM32F103C8T6) هم باعث مشکلاتی شده بود اما کمبود ولتاژ ربطی به اون نداشت.
همچنین مقاومت سلف بشکه‌ای L2 هم لازم نیست حتما از ۳ اهم کمتر باشه. الان برای این دستگاه من، بالاتر از ۶ اهمه و مشکلی هم پیش نیومده.
ضمنا آیسی TL084 خراب رو با یک تستر آماده‌ی ایرانی (که در بازار موجوده)، امتحان کردم. همه چی رو درست نشون داد. در حالی که آیسی ایراد داشت.

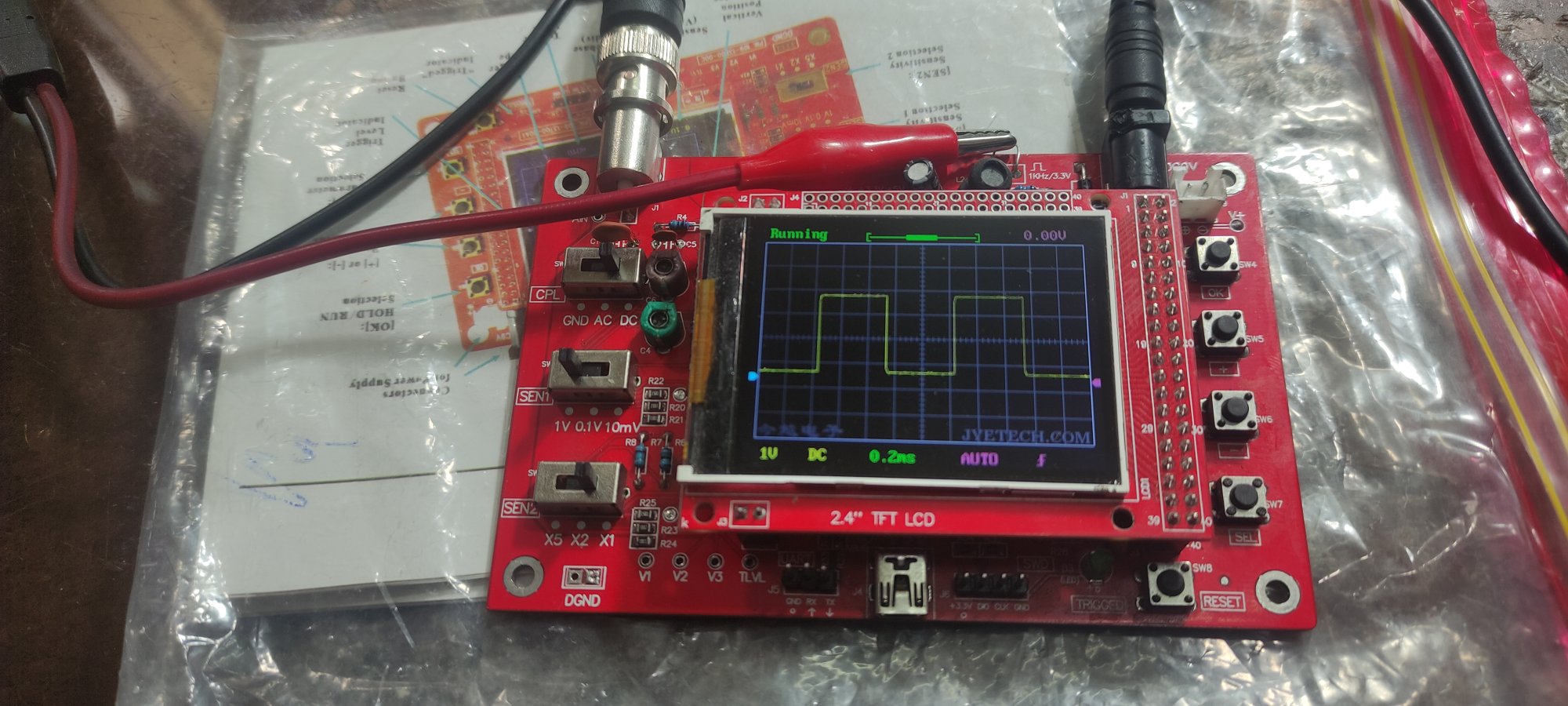

به هر حال، تصویر زیر بعد از تعویض آیسی اخیر و درست شدن کامل دستگاه گرفته شده:
