علت تق تق کردن شارژر موتور برقی و سوختن ماسفت قدرت

[bahramikhah]

با سلام ، یه شارژر موتور برقی 60V20AH برای تعمیر آوردن که ترانزیستور ماسفت TSP10N6M و مقاومت 0.47R2W آی سی AP3842CP سوخته بود
1- به جای آی سی از UC3842N استفاده کردم
2- مقاومت را با مقدار هم نوع خود عوض کردم
3- ترانزیستورFCPF16N60 استفاده کردم
به محض برق زدنی ماسفت سوخت

مجددا از ماسفت K2611 زدم ، اینبار پاور دل دل میکند و خروجی ندارد

از دوستان در این زمینه تجربه دارند راهنمای و کمک نمایند

ممنون



[HS13&86]

با سلام ، یه شارژر موتور برقی 60V20AH برای تعمیر آوردن که ترانزیستور ماسفت TSP10N6M و مقاومت 0.47R2W آی سی AP3842CP سوخته بود
1- به جای آی سی از UC3842N استفاده کردم
2- مقاومت را با مقدار هم نوع خود عوض کردم
3- ترانزیستورFCPF16N60 استفاده کردم
به محض برق زدنی ماسفت سوخت

مجددا از ماسفت K2611 زدم ، اینبار پاور دل دل میکند و خروجی ندارد

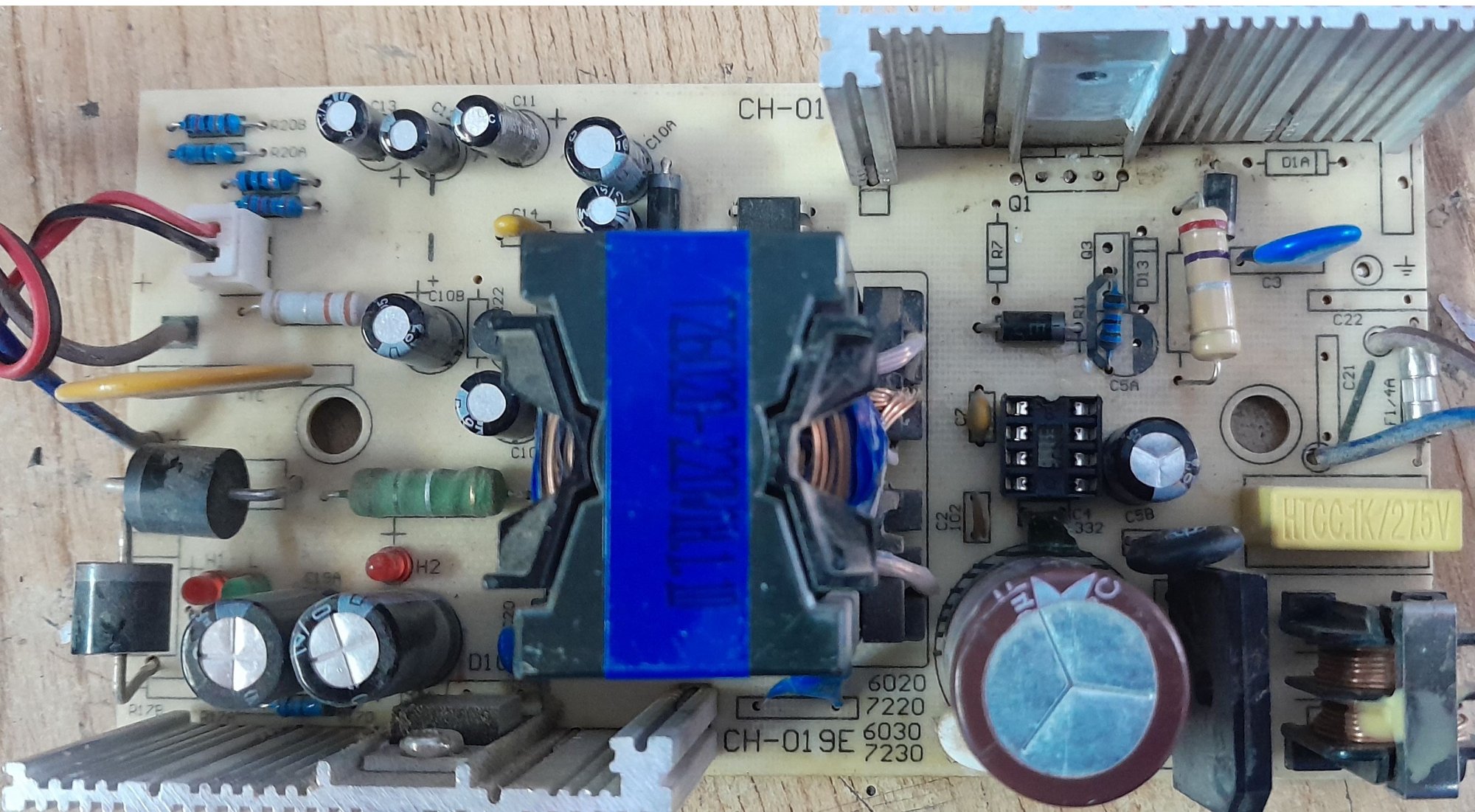

مشاهده فایل‌پیوست 202755
از دوستان در این زمینه تجربه دارند راهنمای و کمک نمایند

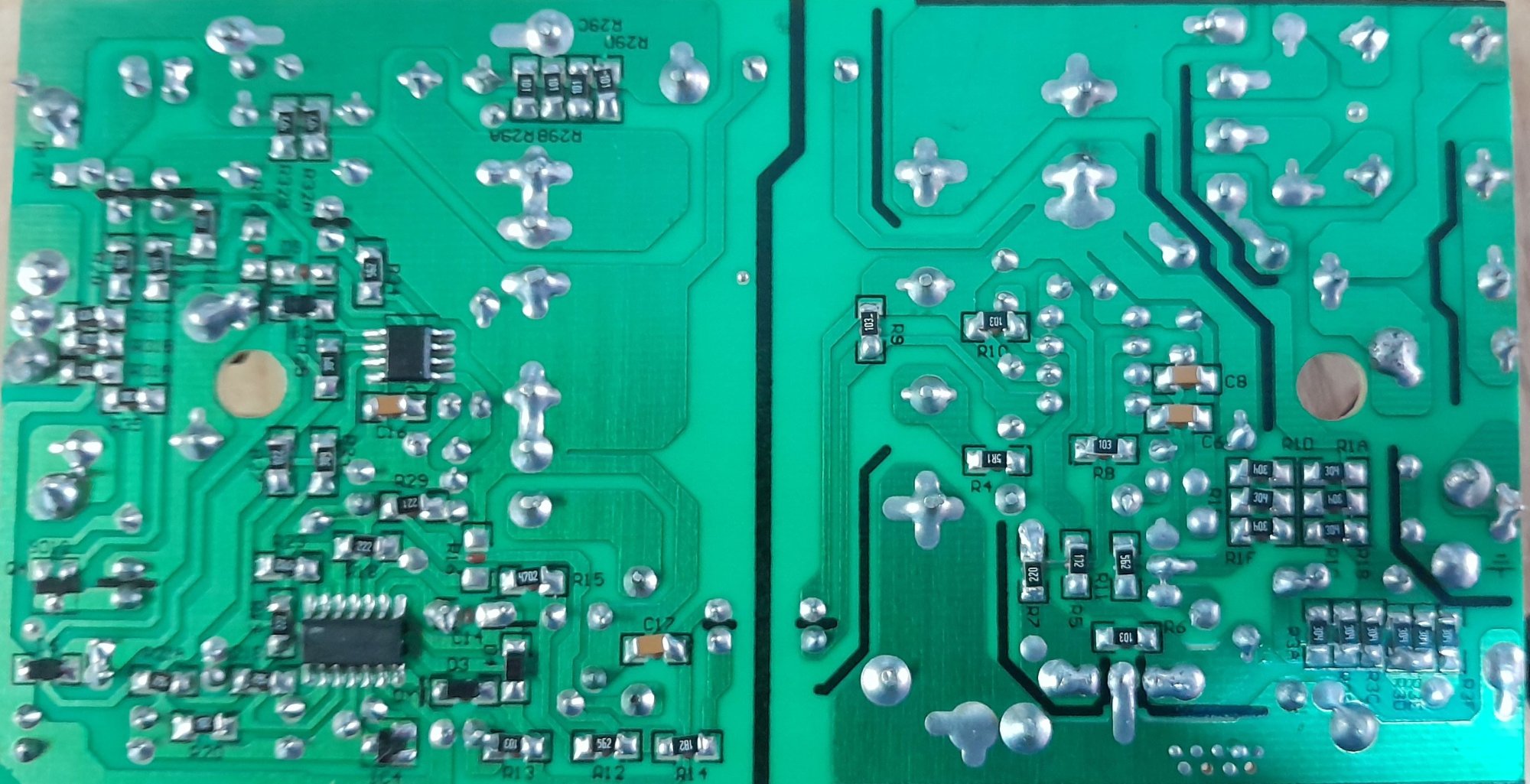

مشاهده فایل‌پیوست 202756
ممنون

درود، تق تق نشانه عملکردن محافظ اتصال کوتاه مدار هست.
احتمال زیاد اپتو کوپلر یا TL431 سوخته.



[bahramikhah]

با سلام ، یه شارژر موتور برقی 60V20AH برای تعمیر آوردن که ترانزیستور ماسفت TSP10N6M و مقاومت 0.47R2W آی سی AP3842CP سوخته بود
1- به جای آی سی از UC3842N استفاده کردم
2- مقاومت را با مقدار هم نوع خود عوض کردم
3- ترانزیستورFCPF16N60 استفاده کردم
به محض برق زدنی ماسفت سوخت

مجددا از ماسفت K2611 زدم ، اینبار پاور دل دل میکند و خروجی ندارد
مشاهده فایل‌پیوست 202755
از دوستان در این زمینه تجربه دارند راهنمای و کمک نمایند
مشاهده فایل‌پیوست 202756
ممنون

نکته ای که در طراحی این پاور وجود دارد این است که
پین 1 آی سی VFP می باشد در حالیکه در دیتاشیت پایه 2 می باشد
پین 2 مستقیم به GND رفته است



[bahramikhah]

درود، تق تق نشانه عملکردن محافظ اتصال کوتاه مدار هست.
احتمال زیاد اپتو کوپلر یا TL431 سوخته.

با سلام
اپتوکوپلر را عوض کردم، تاثیری نداشت
TL431 بصورت SMD هستش که دو تا پایه پایینی را بهم اتصال داده و به 324 رفته
در قسمت خروجی یه آی سی 78L05 بود که آنهم سالم است
یه آی سی بدون شماره 8 پین SMD و یه آی سی LM324 SMD داره



[HS13&86]

نکته ای که در طراحی این پاور وجود دارد این است که
پین 1 آی سی VFP می باشد در حالیکه در دیتاشیت پایه 2 می باشد
پین 2 مستقیم به GND رفته است

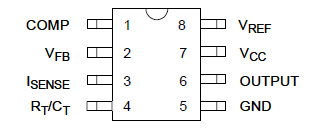

مشاهده فایل‌پیوست 202758

پایه COMP در صورتی که 0 بشه، اسیلاتور خاموش میشه.
به همین خاطر به کلکتور اپتوکوپلر وصل میشه تا در صورت فعال شدن اپتوکوپلر، آیسی خاموش بشه.
اگر این پایه در صورت غیر لزوم هم 0 بشه، مدار کار نمیکنه.
علت دیگر تق تق کردن قلع مردگی در بخش سرد ( خروجی ) مدار و یا سوختن دیود شاتکی هست.



[bahramikhah]

با سلام و تشکر از راهنمایی دوستان
عیب مدار از برگشتی فیدبک جریان به پایه3 icsenc بود که مقاومت smd در ظاهر سالم بود ولی قطعی داشت
تجربه سنگینی بود یه هفته سرکارم گذاشته بود



[phoenix.99]

سلام
وقتتون بخیر منم مشابه همین شارژر رو دارم اما کلا ایسی پالس pwm نمیسازه و ولتاژ vcc و gnd وجود نداره تمام مقاومت های smd رو امتحان کردم دو سه تاشون خراب بود عوض کردم اما بازم مشکلش رفع نشده



[habbib]

درود بر استاد بهرامی و دیگر دوستان

مدارات آیسی 3842 گاهی خیلی دردسر و پیچیدگی درست میکنه
خصوصا روی این آیسی سعی کنید حتما کد خودش را جایگزین نمایید که حین تعمیر مشکل و دردسر جدیدی اضافه نکند
3842 با ورژن های متفاوتی در بازار موجوده
3842a
3842an
3842p
3842
حتما آیسی با ورژن یا کد آیسی خود مدار تهیه کنید



[HS13&86]

سلام
وقتتون بخیر منم مشابه همین شارژر رو دارم اما کلا ایسی پالس pwm نمیسازه و ولتاژ vcc و gnd وجود نداره تمام مقاومت های smd رو امتحان کردم دو سه تاشون خراب بود عوض کردم اما بازم مشکلش رفع نشده

سعی کنید خودتون زمانی که برد به برق متصل نیست، به آیسی تغذیه اعمال کنید و بررسی کنید چه قطعه ای داغ می‌کنه.



[phoenix.99]

سعی کنید خودتون زمانی که برد به برق متصل نیست، به آیسی تغذیه اعمال کنید و بررسی کنید چه قطعه ای داغ می‌کنه.

مشکلش رو پیدا کردم خود ایسی دچار مشکل شده بود ورودی هاش ol شده بود با تعویض ایسی درست شد
