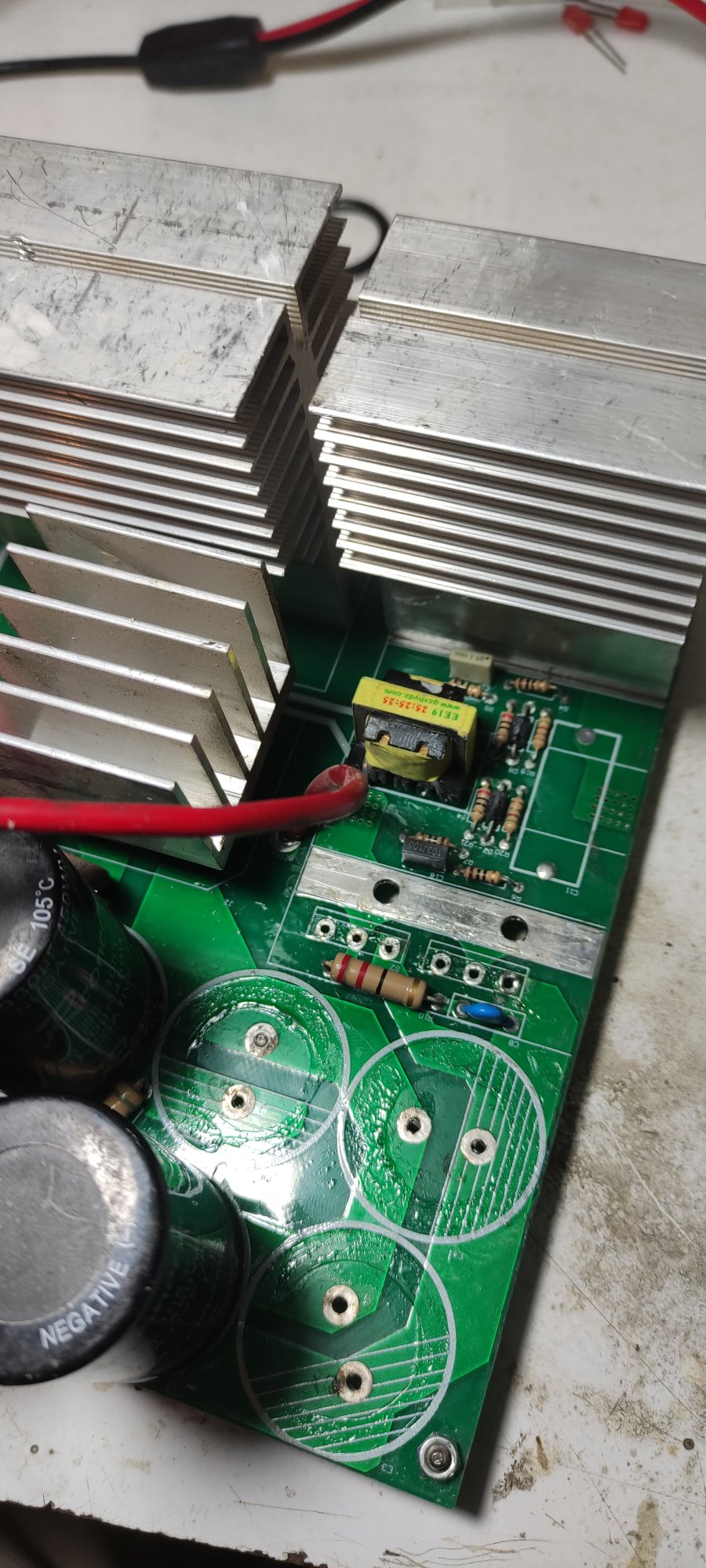

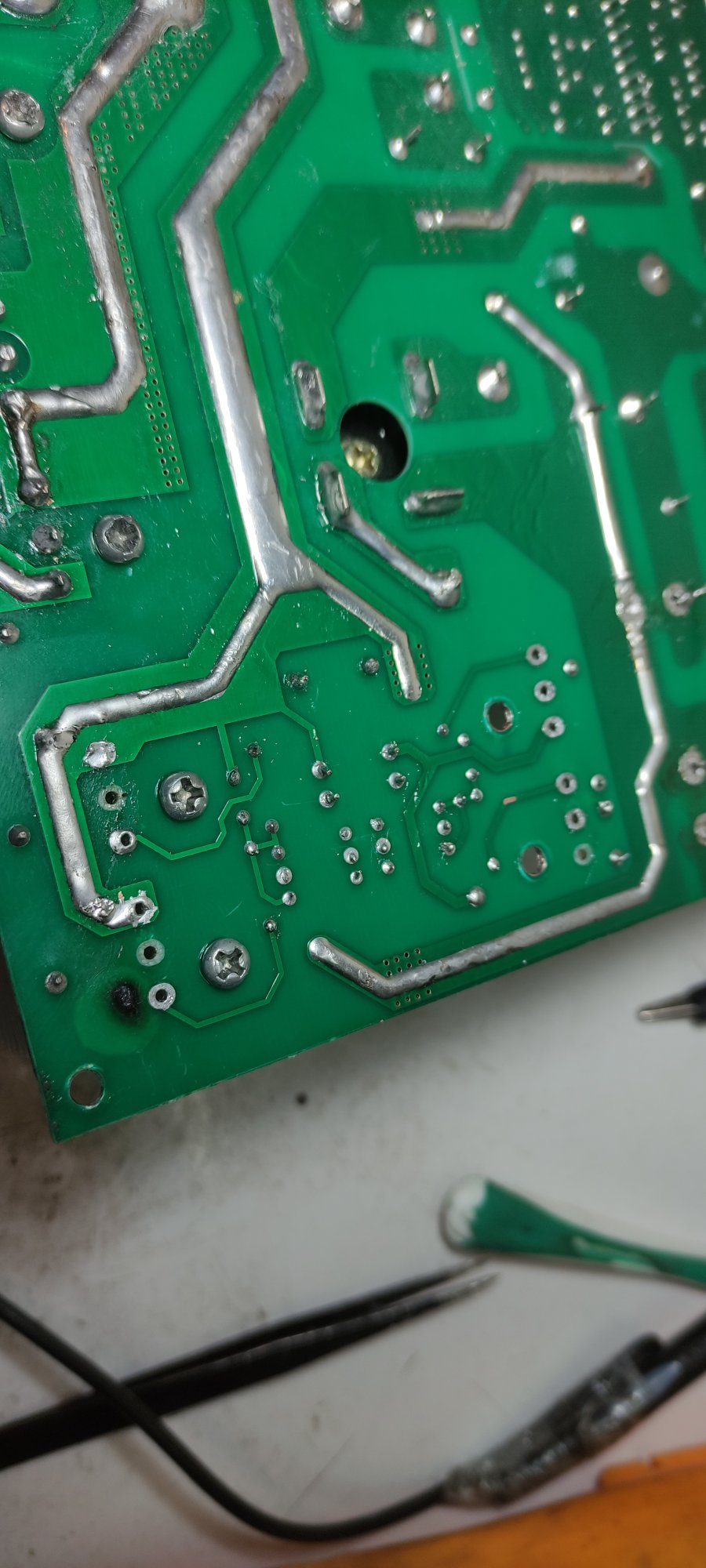

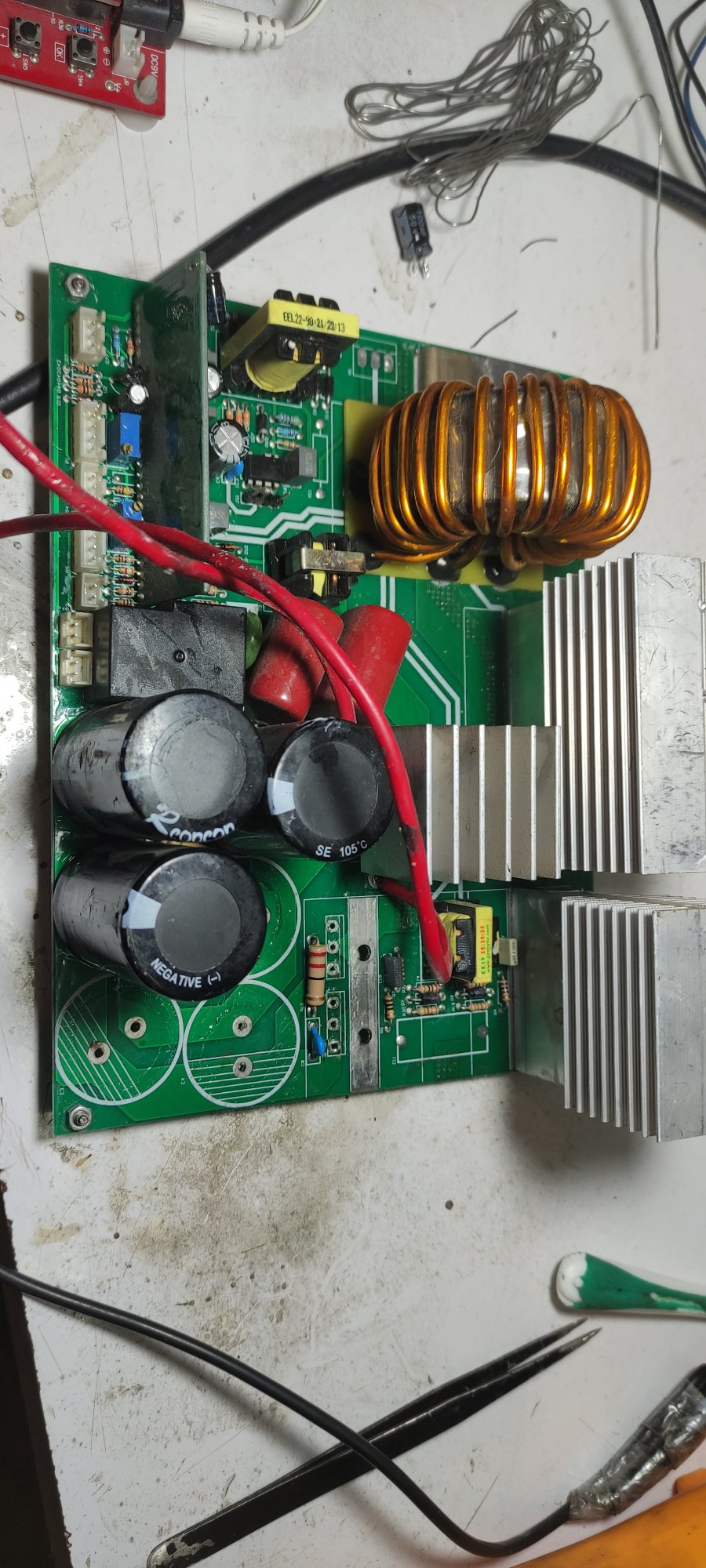

یک دستگاه جوش تک برد igbt که مشکل سوزاندن igbt داره
بعد از تست ورودی های igbt متوجه شدم یک طرف igbt ها سیگنال نداره و بعد از حدود ۲۰ ثانیه پالس ایجاد میشه
مشخصات پالس هم یک پالس ۱۶ ولت با فرکانس ۱.۵ کیلو هرتز هست
پالس تا قبل از ترانس درایور در زمان استارت کامل میاد
حتی در خروجی ترانس درایور هم پالس رو داریم ولی سر igbt های یک طرف بعد تاخیر میاد
بعد از تست ورودی های igbt متوجه شدم یک طرف igbt ها سیگنال نداره و بعد از حدود ۲۰ ثانیه پالس ایجاد میشه
مشخصات پالس هم یک پالس ۱۶ ولت با فرکانس ۱.۵ کیلو هرتز هست
پالس تا قبل از ترانس درایور در زمان استارت کامل میاد
حتی در خروجی ترانس درایور هم پالس رو داریم ولی سر igbt های یک طرف بعد تاخیر میاد
