عدم نمایش تصویر روی ال سی دی لپ تاپ لنوو G50-80

[mr-ha]

سلام به همگی
دیروز وقتی رفتم سر پروژه،لپ تاپ باز کردم روی صفحه چندتا خط عمودی اومد(خیلی کمرنگ که تو یه زاویه خاصی قابل مشاهده بود)و فقط بکلایت روشن میشه،فکر کردم مشکل از کابل فلت باشه چون لوللای ال سی دی شکسته،کابل فلت تعویض کردم ولی همچنان مشکل پابرجاست،ولی هم با فلت قبلی و هم با فلت جدید پورت VGA تصویر میده،لطفا از دوستان اگه امکانش هست بنده رو راهنمایی کنه ممنون میشم

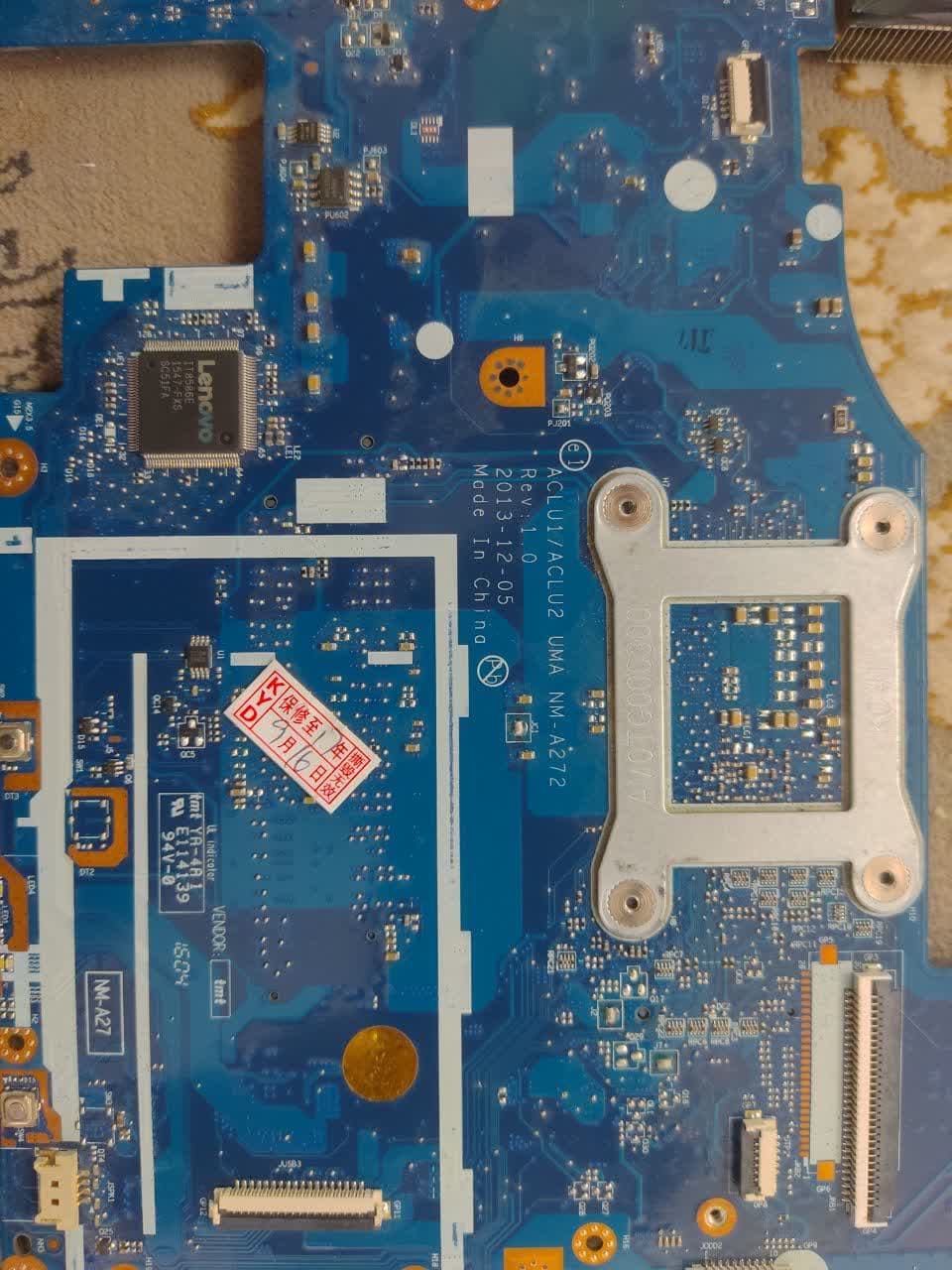

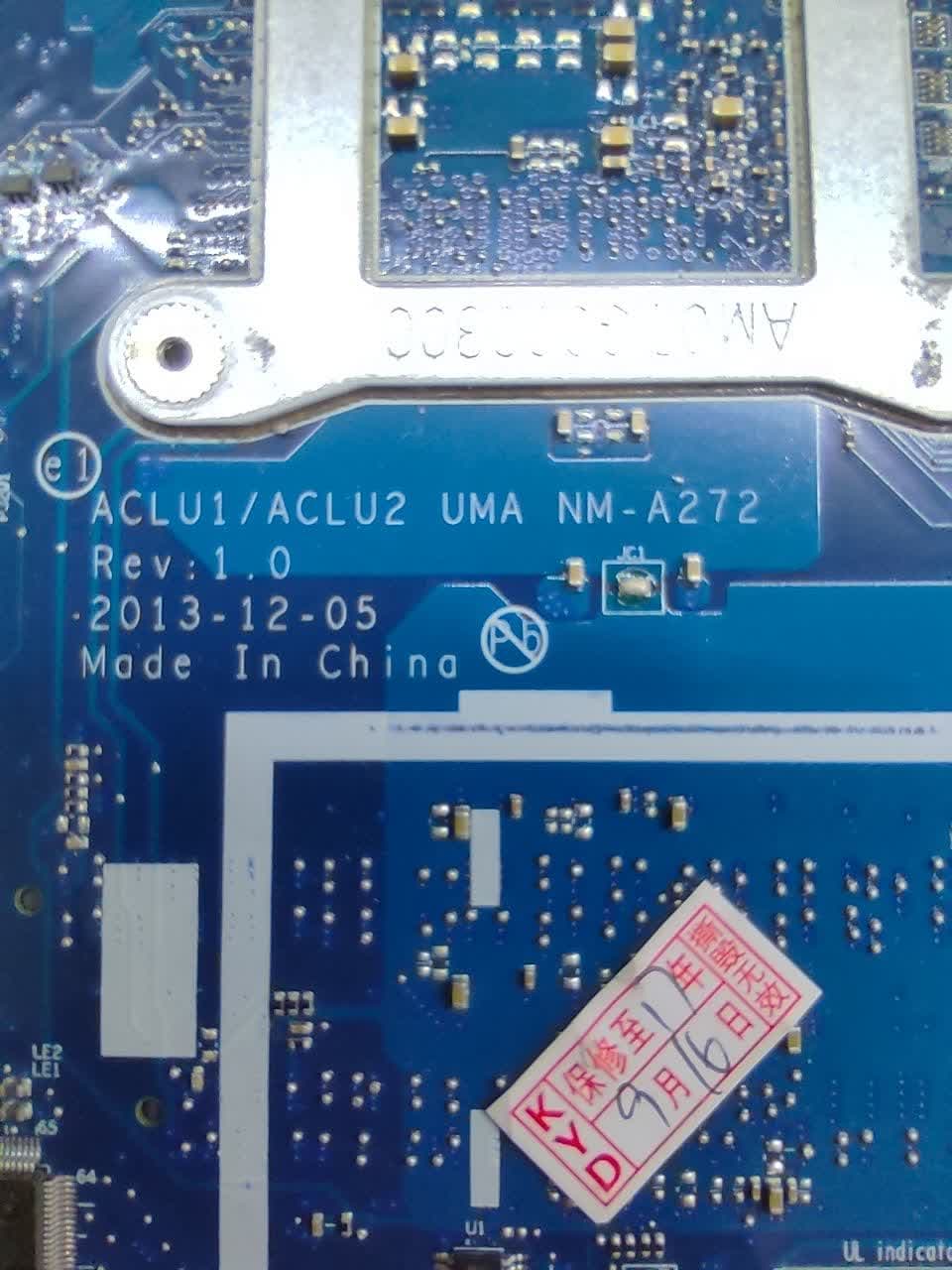

مدل مینبرد:
ACLU1/ACLU2 UMA NM-A272
REV : 1.0
2013-12-05
MADE IN CHINA

ممنون



[mr-ha]

کسی راه حلی واسه این موضوع نداره!!؟؟



[hamedesmayly]

کسی راه حلی واسه این موضوع نداره!!؟؟

سلام یه تصویر از LCD می گذاشتید که ببینیم به چه صورت هست؟

خروجی تصویر رو هم چک کنید ببینید اگه با کابل Vga یا HDMI خروجی تصویرتون مشکلی نداره به احتمال زیاد پنل LCD سوخته و باید تعویض بشه



[mr-ha]

سلام مجدد
فایل بایوس دوباره زدم ولی بازم روی ال سی دی تصویر نمیده،ولی روی مانیتور تصویر داره
الان دوباره چک کردم فن سی پی یو هم روشن نمیشه!امکان داره مشکل از i/oباشه؟؟



[hanirayan]

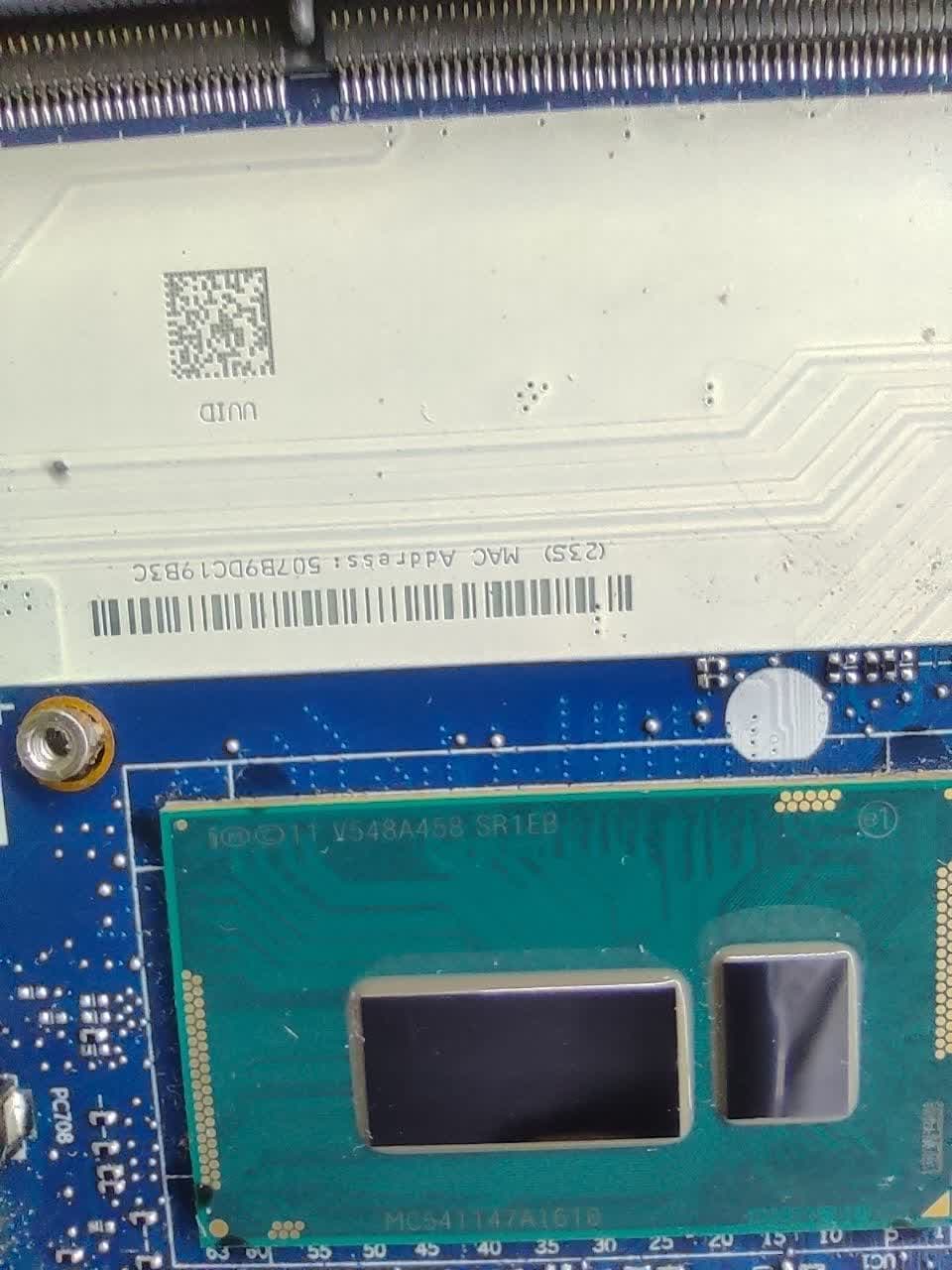

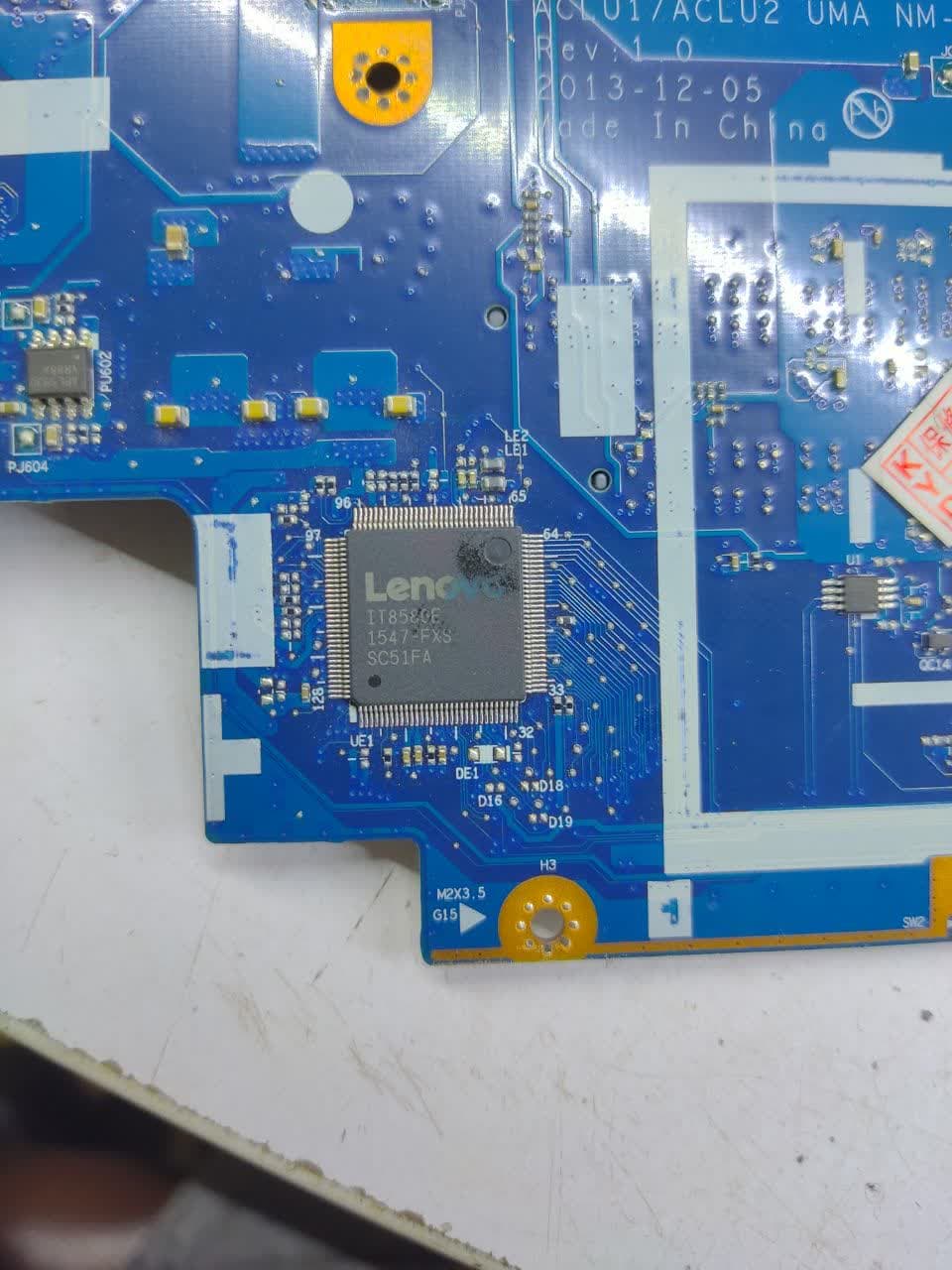

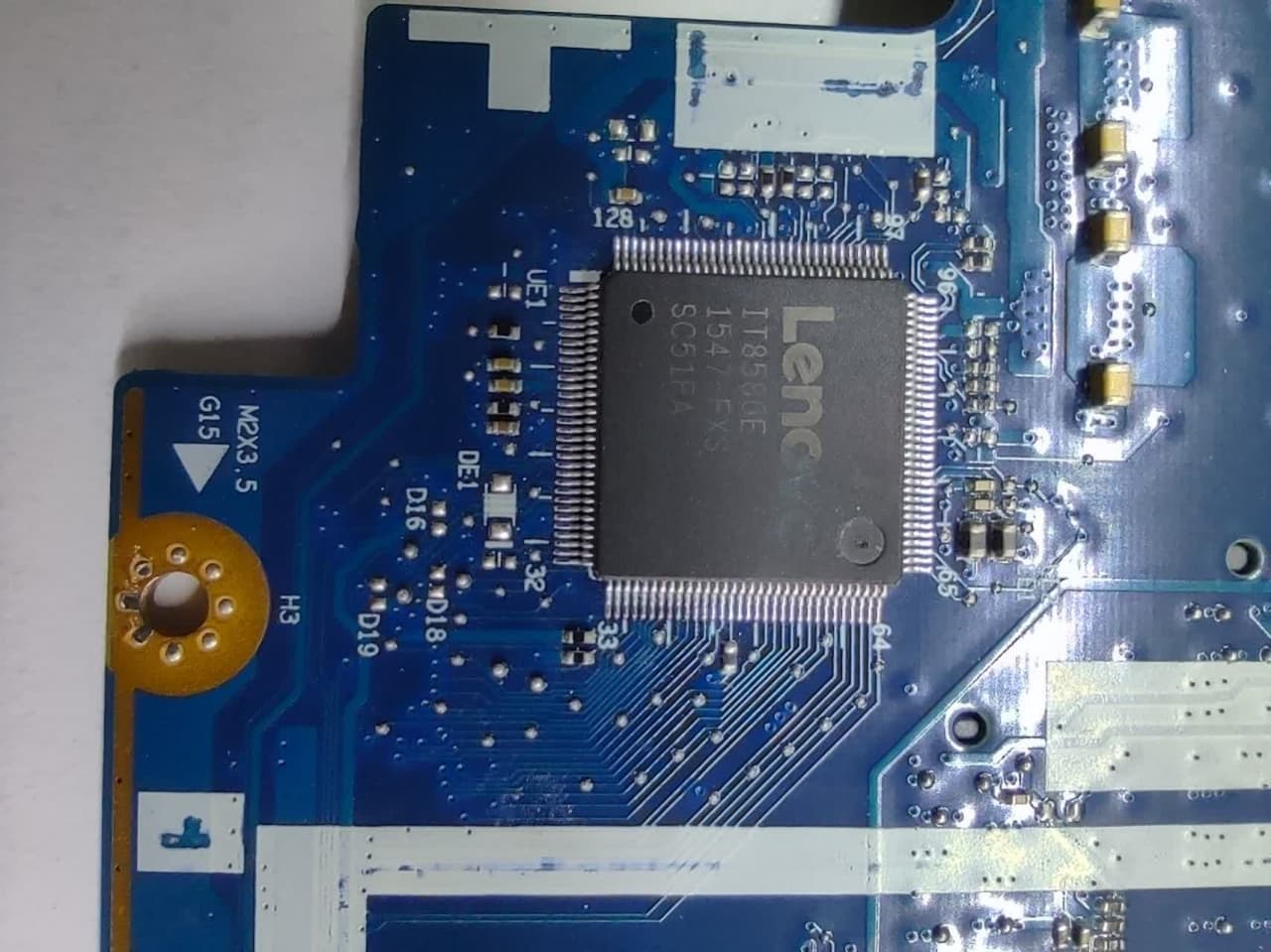

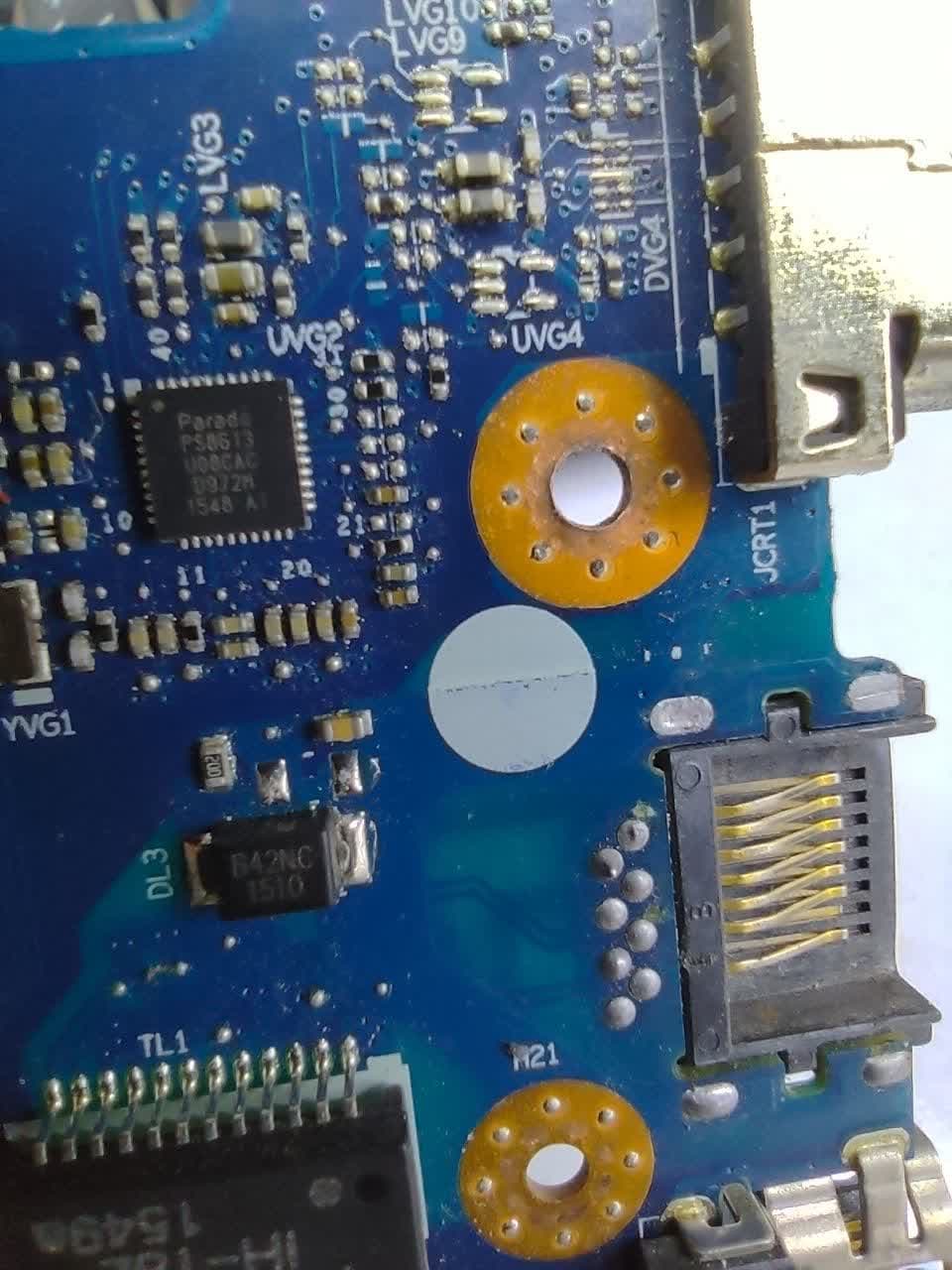

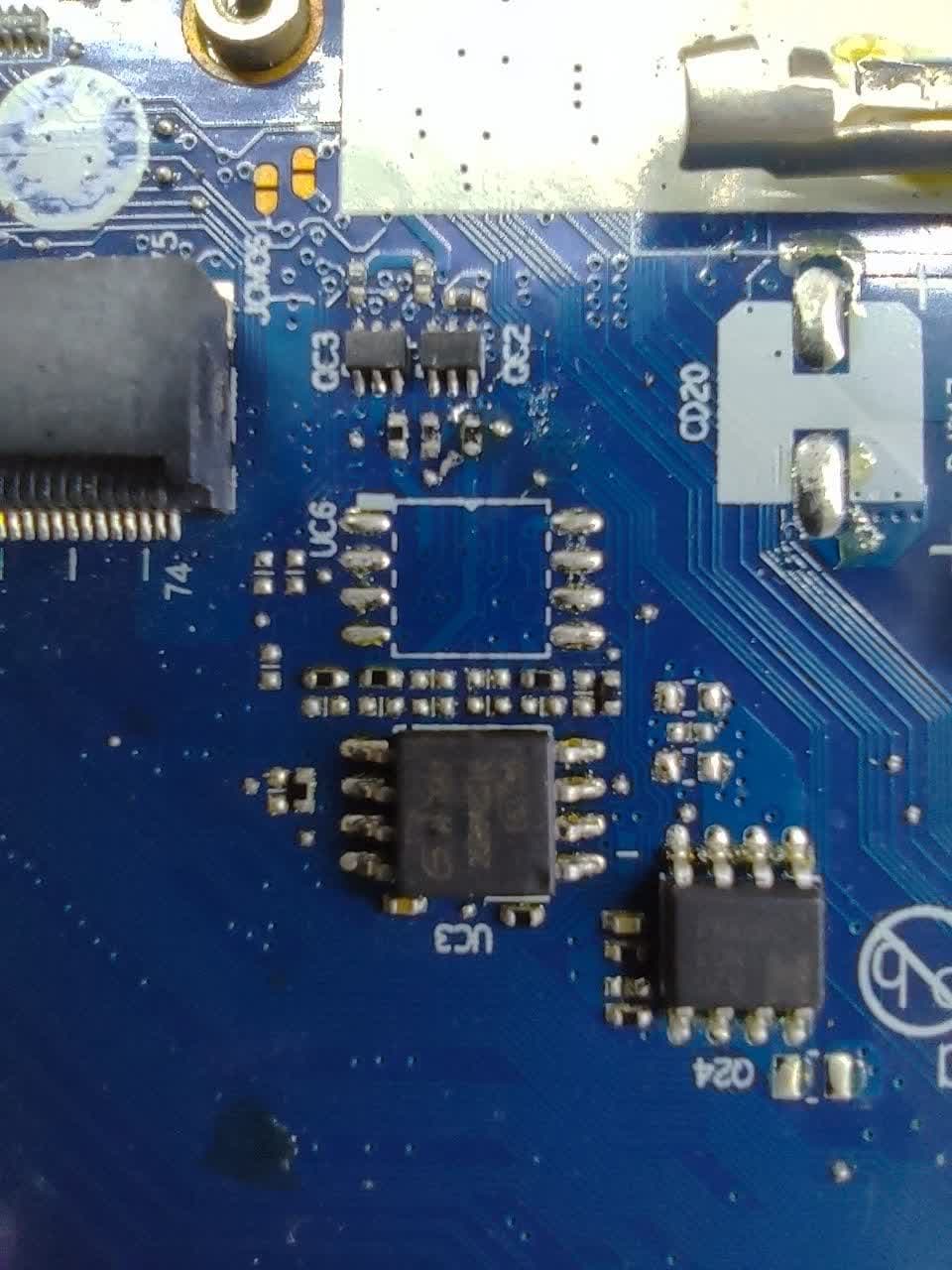

سلام از چیپ گرافیک یه عکس واضح بزارید



[mr-ha]

سلام از چیپ گرافیک یه عکس واضح بزارید

ممنون از پاسخگویی



[mr-ha]

جالبه که قبلا هم این اتفاق افتاده بود و یارو کلا مین تعویض کرده ولی چندتا قطعه از روی برد باز کرده



[hanirayan]

ممنون از ارسال عکس ها
دوست عزیز تا حالا 2بار توی این سری از مدل ها البته چیپ گرافیک هم داشتند به این مشکل خوردم هر دوبار هم همچی اکی فقط تصویر از صفحه نمایش نداشتم
ایراد هردو هم تقریبا یجور بود
یکی از مین ها اطراف چیپ گرافیک دوتا از خازن های smd ریز کنده شده بود که بصورت شانسی دیدمشون
و در مین دیگر لحیم سردی خازن های اطراف چیپ بود
یک تا دوساعت فقط بزار با لوپ یا یا اگه نداشتید باذربین قوی مین رو مخصوصا سمت چیپ ها و سوکت lvds رو یه نگاه بندازید مطمئنا جواب میگیرید چون خودم شخصا قبلا از تعمیر حتما وقت میزارم روی نگاه کردن قطعات
اگه به نتیجه نرسیدی
ایراد میتونه از بایاس خوده صفحه و مدارات مربوطه
یه عکس کامل و با کیفیت هم از مین سمتی که سی پی یو هست بزارید البته بدون هیت سینک
یه نگاه بندازید ببینید به نتیجه ای میرسید یا نه تا مرحله بعدی رو انجام بدیم



[mr-ha]

ممنون از ارسال عکس ها
دوست عزیز تا حالا 2بار توی این سری از مدل ها البته چیپ گرافیک هم داشتند به این مشکل خوردم هر دوبار هم همچی اکی فقط تصویر از صفحه نمایش نداشتم
ایراد هردو هم تقریبا یجور بود
یکی از مین ها اطراف چیپ گرافیک دوتا از خازن های smd ریز کنده شده بود که بصورت شانسی دیدمشون
و در مین دیگر لحیم سردی خازن های اطراف چیپ بود
یک تا دوساعت فقط بزار با لوپ یا یا اگه نداشتید باذربین قوی مین رو مخصوصا سمت چیپ ها و سوکت lvds رو یه نگاه بندازید مطمئنا جواب میگیرید چون خودم شخصا قبلا از تعمیر حتما وقت میزارم روی نگاه کردن قطعات
اگه به نتیجه نرسیدی
ایراد میتونه از بایاس خوده صفحه و مدارات مربوطه
یه عکس کامل و با کیفیت هم از مین سمتی که سی پی یو هست بزارید البته بدون هیت سینک
یه نگاه بندازید ببینید به نتیجه ای میرسید یا نه تا مرحله بعدی رو انجام بدیم

بازم ممنون
لوپ دارم،امروز چک‌میکنم
بایوس از سایت افق دانلود کردم و نمیدونم سالمه یا نه

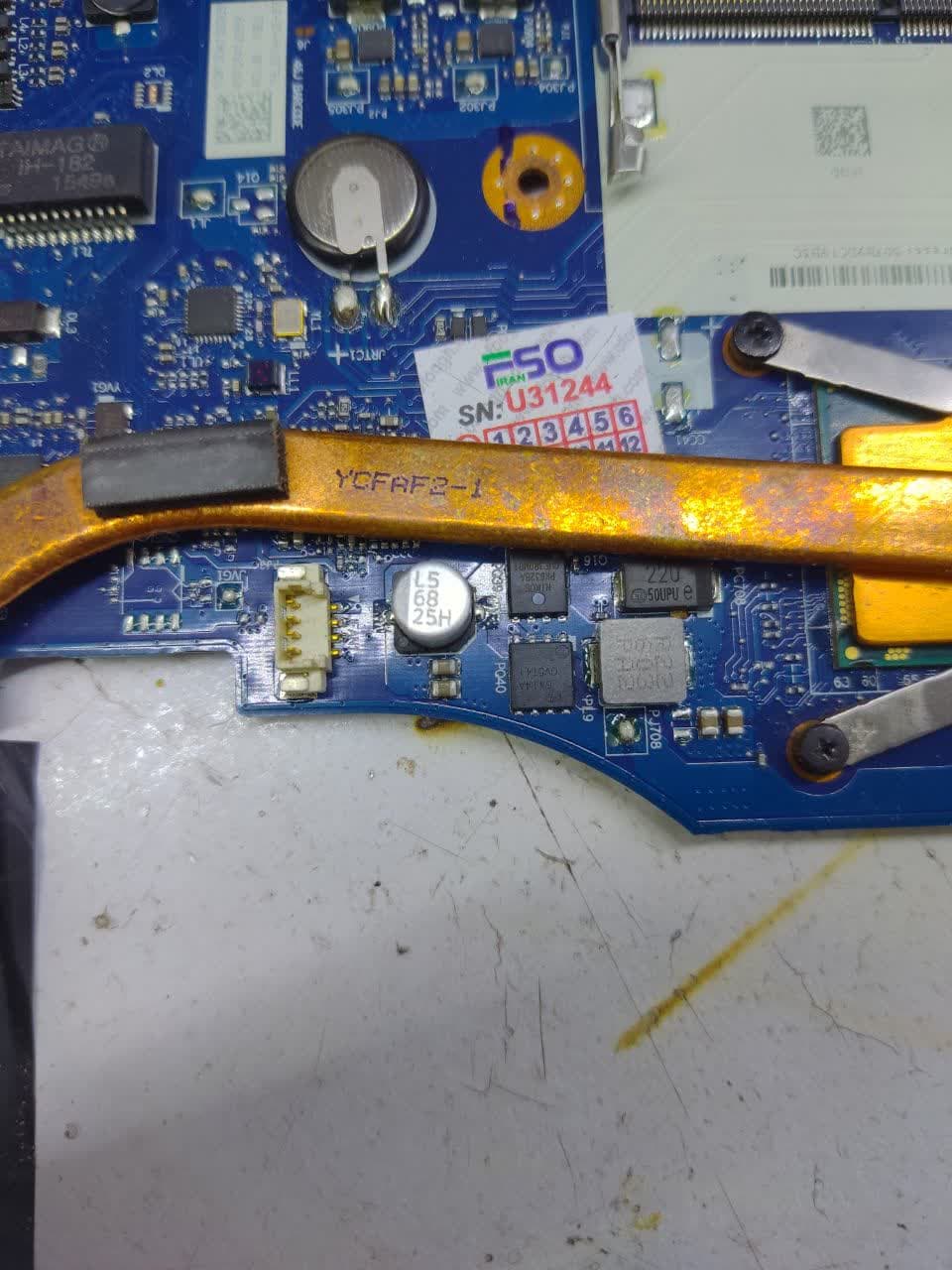

هیت سینک باز کردم
یعنی امکان نداره از i/o باشه!؟
این مین برد،بردویو نداره!!؟ نتونستم پیدا کنم



[hanirayan]

عکس از مین بصورت کامل و با کیفیت هر دوطرف بزارید
شماتیک این لپ تاپ
