مشکل: عدم جوش صبا الکتریک 200 آمپر

[غزال]

سلام
با اتصال پایه 4 و 5 با مقاومت 10 کیلو بهم رفع پروتکت می گردد.
اتصال پایه 4 به پایه های 6و 12 و 13 تاثیری بر پروتکت نداشت.
نقشه مجددا بررسی گردید و همان شکل ترسیمی قبلی صحیح می باشد.پایه های 1 و 3 pc817 گراند میباشند و جهت دیود های 4148 هم به همان صورت ترسیمی می باشد.
با تشکر فراوان

درود

با گزارش اخیر شما 100 درصد خطایی در نقشه است اگر جهت دیود های 4148 اشتباه نباشد ارتباط دیگری با دیود وجود داره که نکشیدی مثلا ممکنه آند 4148 با مقاومتی به تغذیه متصل باشه و یا پایه کوپلر که با نقطه قرمز مشخص کردی به تغذیه متصل باشه نه گراند (ببین آند 4148 چند ولته )

حالا ببین در 324 پایه 6 و 5 با چه قطعاتی مرتبطه و نقشه را کامل تر کن (مسیر 6 و 5 )
ضمنا اگه بازم 324 داره لوکیشن این 324 را که روی برد نوشته اعلام کن که مثلا u1 یا ...

سپاس



[darabi81]

درود

با گزارش اخیر شما 100 درصد خطایی در نقشه است اگر جهت دیود های 4148 اشتباه نباشد ارتباط دیگری با دیود وجود داره که نکشیدی مثلا ممکنه آند 4148 با مقاومتی به تغذیه متصل باشه و یا پایه کوپلر که با نقطه قرمز مشخص کردی به تغذیه متصل باشه نه گراند (ببین آند 4148 چند ولته )

حالا ببین در 324 پایه 6 و 5 با چه قطعاتی مرتبطه و نقشه را کامل تر کن (مسیر 6 و 5 )
ضمنا اگه بازم 324 داره لوکیشن این 324 را که روی برد نوشته اعلام کن که مثلا u1 یا ...

سپاس

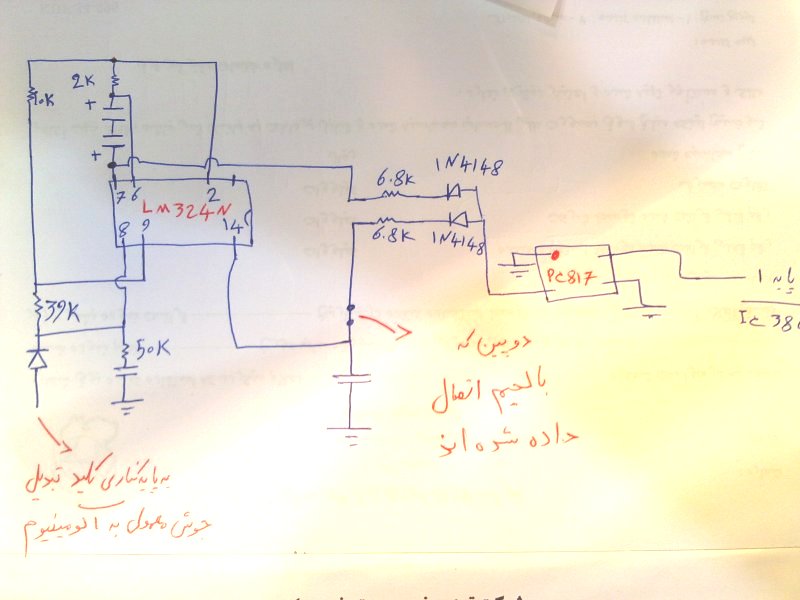

مشاهده فایل‌پیوست 110866

سلام وقت بخیر
نقشه ترسیمی ارسال میگردد.
واما ایراد را هم در آخرین مرحله ترسیم نقشه پیدا کردم.
در لجظه آخر که شکل مدار را جهت ارسال آماده کرده بودم,و نظر به اینکه با دنبال کردن مدار به کلید تبدیل جوش معمولی به جوش آلومینیم رسیده بودم,اقدام به تست کلید نمودم.
این کلید سه پایه بود که هیچ کدام از پایه ها در هیچ حالتی به هم ارتباط نداشتند و متوجه خرابی کلید شدم.
با قطع کردن کلید واتصال 2 سیم آن به هم خوش بختانه سیگنال روی گیت سورس فت ها را با وجود وصل بودن برد ترانس مشاهده نمودم.
به هر حال نقشه را ارسال میکنم و انشالله فردا هم تست جوش زده و نتیجه را اعلام مینمایم
با تشکر فراوان



[غزال]

سلام وقت بخیر

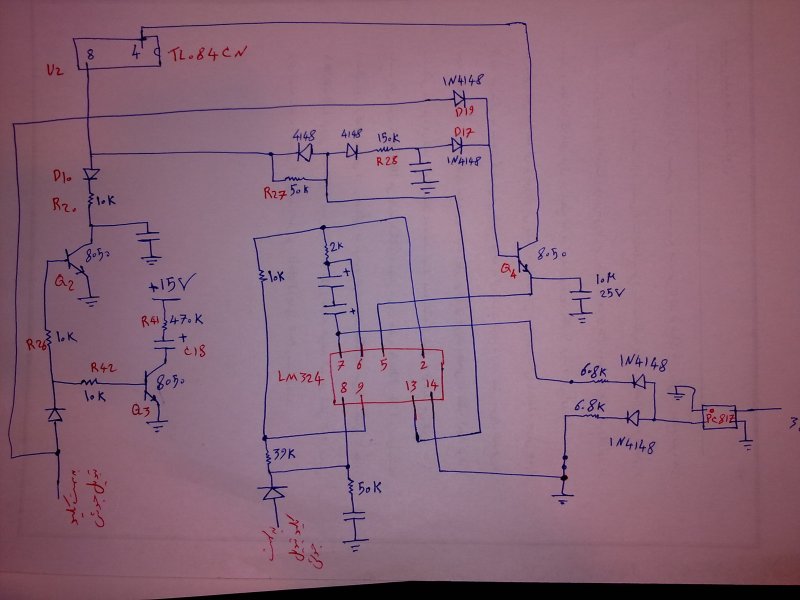

نقشه ترسیمی ارسال میگردد.
واما ایراد را هم در آخرین مرحله ترسیم نقشه پیدا کردم.
در لجظه آخر که شکل مدار را جهت ارسال آماده کرده بودم,و نظر به اینکه با دنبال کردن مدار به کلید تبدیل جوش معمولی به جوش آلومینیم رسیده بودم,اقدام به تست کلید نمودم.
این کلید سه پایه بود که هیچ کدام از پایه ها در هیچ حالتی به هم ارتباط نداشتند و متوجه خرابی کلید شدم.
با قطع کردن کلید واتصال 2 سیم آن به هم خوش بختانه سیگنال روی گیت سورس فت ها را با وجود وصل بودن برد ترانس مشاهده نمودم.
به هر حال نقشه را ارسال میکنم و انشالله فردا هم تست جوش زده و نتیجه را اعلام مینمایم
با تشکر فراوانمشاهده فایل‌پیوست 110879

درود

بله ورودی 5 متاثر از این کلید هم هست
ولی نقشه درست نیست لطفا ولتاژ آند 4148 را در دو حالت نرمال و پروتکت اعلام کن

سپاس



[darabi81]

درود

بله ورودی 5 متاثر از این کلید هم هست
ولی نقشه درست نیست لطفا ولتاژ آند 4148 را در دو حالت نرمال و پروتکت اعلام کن

سپاس

سلام.
والله چشم من این طوری می بینه.من زیاد اشتباه می کنم ولی این دیود ها رو اینطوری می بینم.
ولتاژ آند 4148 در حالت نرمال 2 ولت
ولتاژ آند 4148 در حالت پروتکت(با جدا کردن سیم های کلید از هم) منفی 1 ولت میباشد.
با تشکر فراوان



[غزال]

سلام.
والله چشم من این طوری می بینه.من زیاد اشتباه می کنم ولی این دیود ها رو اینطوری می بینم.
ولتاژ آند 4148 در حالت نرمال 2 ولت
ولتاژ آند 4148 در حالت پروتکت(با جدا کردن سیم های کلید از هم) منفی 1 ولت میباشد.
با تشکر فراوان

درود

درحالیکه آند 4148 از طریق کوپلر به گراند متصله چطور ممکنه 2 ولت بشه این 2 ولت از چه راهی میتونه به آند برسه
لذا یا 4148 نیست و زینره
یا جهت دیود را اشتباه می بینی
یا حالت و قطعات دیگری است که در نقشه منظور نشده

اساسا با این جهت دیودها ، بهیچ عنوان کوپلر نمیتونه فعال بشه و الکی نصب شده .
ازآنجاکه عیب مشخص شده ضرورتی نداره زیاد به زحمت بیافتی ولی همین نقشه و اطلاعات شما کمک زیادی به تعمیرات بعدی میکنه که ببینیم این مدل چگونه کار میکنه

سپاس



[darabi81]

درود

درحالیکه آند 4148 از طریق کوپلر به گراند متصله چطور ممکنه 2 ولت بشه این 2 ولت از چه راهی میتونه به آند برسه
لذا یا 4148 نیست و زینره
یا جهت دیود را اشتباه می بینی
یا حالت و قطعات دیگری است که در نقشه منظور نشده

اساسا با این جهت دیودها ، بهیچ عنوان کوپلر نمیتونه فعال بشه و الکی نصب شده .
ازآنجاکه عیب مشخص شده ضرورتی نداره زیاد به زحمت بیافتی ولی همین نقشه و اطلاعات شما کمک زیادی به تعمیرات بعدی میکنه که ببینیم این مدل چگونه کار میکنه

سپاس

با سلام خدمت استادگرامی

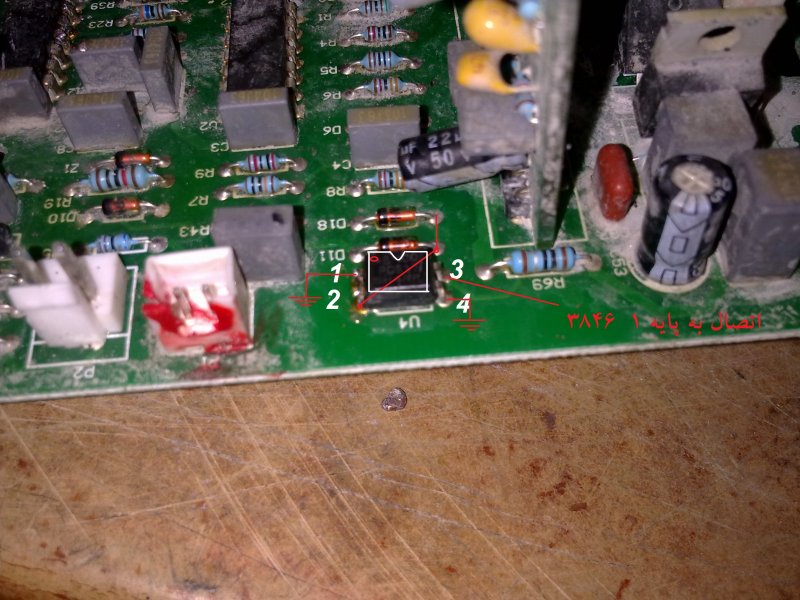

جهت دیود ها و کوپلر را در تصویر مشخص کرده ام.
آند دیود ها به هیچ قطعه ای به جز پایه2 کوپلر وصل نیستند.

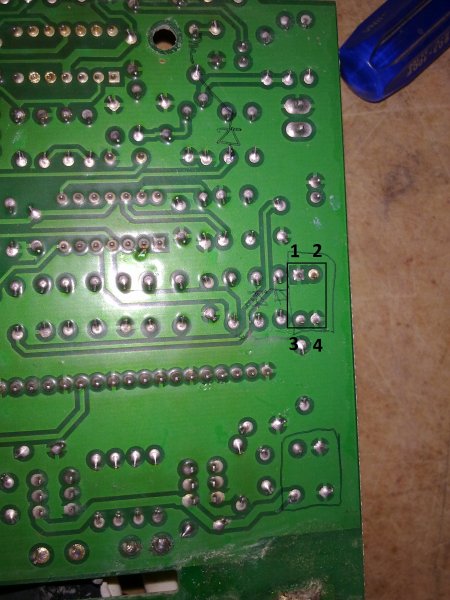

در تصویر پشت برد هم کاملا مشخص است که پایه های 1 و 4 کوپلر گراند هستند.
دیود ها هم 1n4148 هستند.
من هم کاملا مشتاق هستم که به کارکرد این مدل پی ببریم.
با تشکر فراوان



[غزال]

با سلام خدمت استادگرامی
جهت دیود ها و کوپلر را در تصویر مشخص کرده ام.
آند دیود ها به هیچ قطعه ای به جز پایه2 کوپلر وصل نیستند.
در تصویر پشت برد هم کاملا مشخص است که پایه های 1 و 4 کوپلر گراند هستند.
دیود ها هم 1n4148 هستند.
من هم کاملا مشتاق هستم که به کارکرد این مدل پی ببریم.
با تشکر فراوان
مشاهده فایل‌پیوست 110946مشاهده فایل‌پیوست 110947

درود

آیا دستگاه درست شد؟

اگر زینر نباشه و ارتباطاتی زیر کوپلر نباشه دراینصورت پایه 1 و 4 کوپلر گراند نیست ، ولتاژ مثبت است و شما بواسطه وسعت مدار چاپی تصور کردید گرانده

سپاس



[darabi81]

درود

آیا دستگاه درست شد؟

اگر زینر نباشه و ارتباطاتی زیر کوپلر نباشه دراینصورت پایه 1 و 4 کوپلر گراند نیست ، ولتاژ مثبت است و شما بواسطه وسعت مدار چاپی تصور کردید گرانده

سپاس

سلام
هنوز وقت نکردم با دستگاه جوشکاری کنم اما 80 ولت روی خروجی دارم.
روی برد پایه های 1 و 4 به منفی 7815 و 7915 وصل هستند و 100 درصد گراند است
با تشکر



[غزال]

سلام
هنوز وقت نکردم با دستگاه جوشکاری کنم اما 80 ولت روی خروجی دارم.
روی برد پایه های 1 و 4 به منفی 7815 و 7915 وصل هستند و 100 درصد گراند است
با تشکر

درود

فرمودی :
به منفی 7815 و 7915 وصل هستند و 100 درصد گراند است

لذا چطور به منفی 7815 و 7915 وصل هستند و 100 درصد گراند است ؟
به کدوم پایه 7915 و 7815 متصله ؟

پروب مشکی ولتمتر را به فلز 7815 و قرمز را به 1 و 4 کوپلر متصل کن ببین چند ولته ؟

احتمال دیگه اینه که پایه 11 آی سی 324 مقدار 15- باشه ( با توجه به وجود 7915 احتمالا همینه و زمانیکه در 324 خروجی L میشه درواقع منفی میشه و دراینصورت میتونه کوپلر را روشن کنه)

سپاس



[darabi81]

درود

فرمودی :
به منفی 7815 و 7915 وصل هستند و 100 درصد گراند است

لذا چطور به منفی 7815 و 7915 وصل هستند و 100 درصد گراند است ؟
به کدوم پایه 7915 و 7815 متصله ؟

پروب مشکی ولتمتر را به فلز 7815 و قرمز را به 1 و 4 کوپلر متصل کن ببین چند ولته ؟

احتمال دیگه اینه که پایه 11 آی سی 324 مقدار 15- باشه ( با توجه به وجود 7915 احتمالا همینه و زمانیکه در 324 خروجی L میشه درواقع منفی میشه و دراینصورت میتونه کوپلر را روشن کنه)

سپاس

سلام وقت بخیر
از اینکه دیر جواب دادم معذرت می خواهم چون دو روز مغازه نیامدم.
پایه 1 و 4 کوپلر به پایه وسط 7815 و پایه سمت چپ 7915 متصل است.
ولتاژ پایه 1 و 4 با بدنه فلزی7815 صفر ولت میباشد.
پایه 11 324 منفی 15 ولت نشان می دهد.
دستگاه بخوبی جوشکاری کرد.
با تشکر فراوان
