عدم تقویت صدا در تیونینگ موج اف رادیو

[dr.najarzade]

با سلام محضر اساتید ارجمند .من یه مشکلی در مدار رادیو اف ام رادیو ضبط پاناسونیک مدل CT660 برخوردم که در تیون شدن ایستگاههای موج اف ام صدا کاملا صاف میشه ولی به شدت افت میکنه و وقتی از تیون خارج میشه دوباره قوی هست. مشکل در کدوم بخش از مدار میتونه باشه. با سپاس



[HS13&86]

با سلام محضر اساتید ارجمند .من یه مشکلی در مدار رادیو اف ام رادیو ضبط پاناسونیک مدل CT660 برخوردم که در تیون شدن ایستگاههای موج اف ام صدا کاملا صاف میشه ولی به شدت افت میکنه و وقتی از تیون خارج میشه دوباره قوی هست. مشکل در کدوم بخش از مدار میتونه باشه. با سپاس

درود،
اگر مقدار کمی هست، کاملا طبیعیه.
اما اگر خیلی کم میشه، کمتر از نصف، مشکل در بخش AGC هست.



[dr.najarzade]

درود،
اگر مقدار کمی هست، کاملا طبیعیه.
اما اگر خیلی کم میشه، کمتر از نصف، مشکل در بخش AGC هست.

سلام و تشکر .بله صدا افت زیادی میکنه ولوم ماکزیمم که میزاری در حد معمول تقویت میشه.



[HS13&86]

سلام و تشکر .بله صدا افت زیادی میکنه ولوم ماکزیمم که میزاری در حد معمول تقویت میشه.

بهتر بود تصویری از تیونر می‌داشتید.



[dr.najarzade]

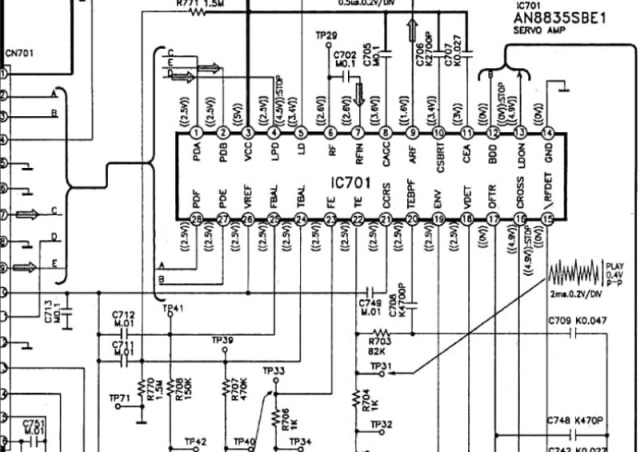

در مدار از آی سی AN8835 بعنوان سروو و تیونر دیجیتال استفاده شده که احتمالا عهده دارAGC هم باشه.



[HS13&86]

در مدار از آی سی AN8835 بعنوان سروو و تیونر دیجیتال استفاده شده که احتمالا عهده دارAGC هم باشه.

C708 رو تعویض کنید ببینید مشکل حل میشه یا نه.



[dr.najarzade]

C708 رو تعویض کنید ببینید مشکل حل میشه یا نه.

درود بر شما تست میکنم



[hamid_nadery]

سلام
ولتاژ پایه هارو داده
ولتاژگیری کردید؟



[dr.najarzade]

با سلام اول باید قطعه ای که احتمالا معیوب شده مشخص میشد که با راهنمایی دوستان آی سی سروو آمپلیفایر احتمال داده شدومرحله بعد باید ولتاژ پایه ها رو برای تایید خرابی تطبیق بدم.سپاس



[dr.najarzade]

با سلام مشخص شد مدار قبلی سروو برای تقویت امواج بخش CD است.

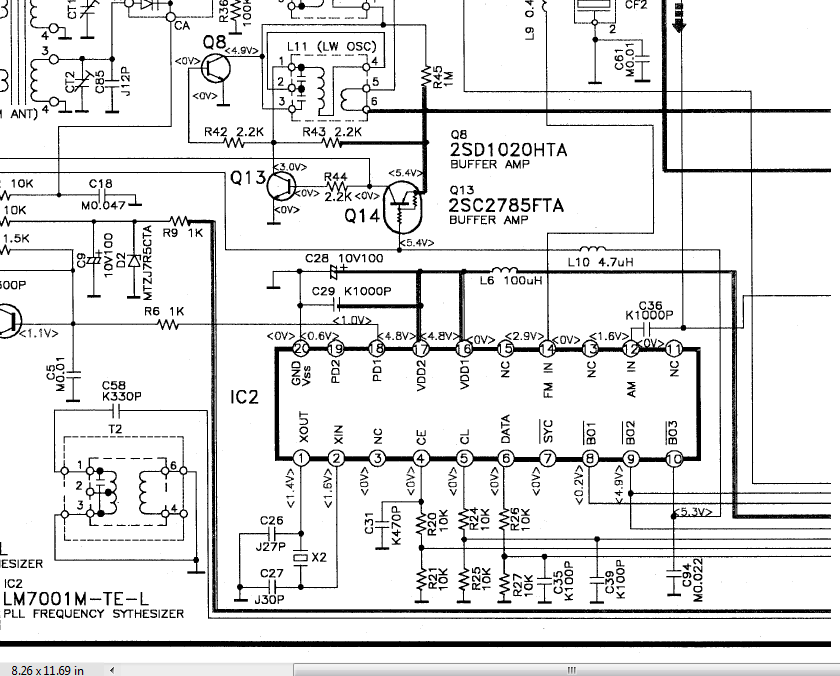

از آی سی LM7001M بعنوان تیونر استفاده شده ودرحالت TUNE صدای اف ام صافه ولی خیلی ضعیف میشه.
