مشکل: عدم تصویر در مادربورد GIGABYTE مدل GA-G41MT-S2

[cybernova]

دوست خوبم شما فت ها رو به ترتیب مشخص کن و خارج از مدار چک کن .با توجه به مادربرد شما و وجود 3 فاز در مدار PWM درین فت هایی که بصورت تکی هستن ( اون 3 تا که کنار فت های جفت مشخص شده با مربع قرمز هستن ) وصله به پین مثبت سوکت 4 پین.سورس همین فت ها هم وصله به درین دو تا فت کناریش .از نظر وجود اتصال و شورتی اینها رو چک کنید و نتیجه رو اعلام بفرمائید تا قدم به قدم بریم جلو . در ضمن ولتاژ روی پین سوئیچ باید 3.3 یا 5 ولت باشه که طبق فرموده شما 0.6 ولت هست که که نشان از معیوب بودن I/O یا قطعاتی در این مسیر هست .یه نکته هم در مورد اظهارات مشتری ها بگم که هیچ وقت راستشو نمی گن.پس رو تجربیات خودت تکیه کن



[17mousavi]

دوست خوبم شما فت ها رو به ترتیب مشخص کن و خارج از مدار چک کن .با توجه به مادربرد شما و وجود 3 فاز در مدار PWM درین فت هایی که بصورت تکی هستن ( اون 3 تا که کنار فت های جفت مشخص شده با مربع قرمز هستن ) وصله به پین مثبت سوکت 4 پین.سورس همین فت ها هم وصله به درین دو تا فت کناریش .از نظر وجود اتصال و شورتی اینها رو چک کنید و نتیجه رو اعلام بفرمائید تا قدم به قدم بریم جلو . در ضمن ولتاژ روی پین سوئیچ باید 3.3 یا 5 ولت باشه که طبق فرموده شما 0.6 ولت هست که که نشان از معیوب بودن I/O یا قطعاتی در این مسیر هست .یه نکته هم در مورد اظهارات مشتری ها بگم که هیچ وقت راستشو نمی گن.پس رو تجربیات خودت تکیه کن

سلام
درسته درین فتهای که باهیچ رنگی مشخص نشدن به مثبت سوکت 4 پین وصله و سورس نیز به درین فتهای قرمز رنگ اما چرا سورس بدون رنگها بدون ولتاژه؟ هر سه تا!
در مورد سویچ پاور هم باید گفت ولتاژش زیر 1 ولته حدود 6 تا 7 دهم ولت. مادر بورد هم با وصل برق بدون سویچ روشن میشود.
سه تا فایل به نامهای G41MTS2.F8D و FLASHSPI.EXE و autoexec.bat برا بایوسش سایت سازنده داد بایوسش دوال است اینا رو چطوری بریزم رو آی سی (+tnm2000)دارم.



[cybernova]

دو تا فایل autoexec و FLASHSPI که برای پروگرام کردن از طریق فلاپی دیسک و محیط داس هست .فقط می مونه اون فایل اولی (G41MTS29) که فایل بایوس هست .اگه پروگرامر این نوع پسوند رو قبول نکرد،پسوند رو به ROM یا bin تغییر بده و بعد پروگرام کن.منتهی شما قبل از این کار باید ولتاژهات درست بشن.احتمال زیاد آی سی PWM مادربرد مشکل داره .ولتاژها به این صورت باید باشن ؛ - درین فت های تکی باید 12 ولت رو داشته باشن - سورس فت های تکی و درین جفتی ها باید VCORE رو داشته باشن که یه چیزی بین 1.2 تا 1.6 ولت هست - گیت فت تکی باید بین 2.5 الی 4.5 ولت رو داشته باشه و گیت فت های جفتی باید بین 5.5 الی 10.5 ولت باشن اگه VCORE رو داشتی ولی رو گیت فت ها ولتاژ ذکر شده رو نداشتی ،آی سی PWM معیوبه منتظر اعلام نتیجه



[مسعود نصوحی]

فایل G41MTS2.F8D رو باید پروگرام کنی.
اگه دستگاهت اوتو پاور شده، اول باید اون رو حل کنی تا ادامه..
مشکل اتوپاور هم به دوجا برمیگرده:
1-I/O
2- پل جنوبی



[cybernova]

دوست خوبم احتمال زیاد مادربرد شما چند قسمتش ایراد داره .ولی بصورت مرحله به مرحله بریم جلو و از سلامت قسمتهای مختلف مطمئن بشیم راحت تر می شه مشکل رو حل کرد.در مورد بایوس هم می تونی یه بکاپ از بایوس مادربرد بگیری و اونو با فایلی که از سایت گرفتی مقایسه کنی.اینطوری از سلامت بایوس مطمئن می شی .برای بایوس های دوال هم فایل رو روی آی سی اصلی(MAIN BIOS) بریزی کافیه.اون یکی بکاپ برا آی سی اصلیه .موفق باشی



[17mousavi]

دو تا فایل autoexec و FLASHSPI که برای پروگرام کردن از طریق فلاپی دیسک و محیط داس هست .فقط می مونه اون فایل اولی (G41MTS29) که فایل بایوس هست .اگه پروگرامر این نوع پسوند رو قبول نکرد،پسوند رو به ROM یا bin تغییر بده و بعد پروگرام کن.منتهی شما قبل از این کار باید ولتاژهات درست بشن.احتمال زیاد آی سی PWM مادربرد مشکل داره .ولتاژها به این صورت باید باشن ؛ - درین فت های تکی باید 12 ولت رو داشته باشن - سورس فت های تکی و درین جفتی ها باید VCORE رو داشته باشن که یه چیزی بین 1.2 تا 1.6 ولت هست - گیت فت تکی باید بین 2.5 الی 4.5 ولت رو داشته باشه و گیت فت های جفتی باید بین 5.5 الی 10.5 ولت باشن اگه VCORE رو داشتی ولی رو گیت فت ها ولتاژ ذکر شده رو نداشتی ،آی سی PWM معیوبه منتظر اعلام نتیجه

سلام دوستان
هر دو آی سی بایوس رو با آخرین ورژنی که سایت سازنده داده بود پروگرام کردم متاسفانه هیچ فرقی مشاهده نمیشه...
این ولتاژهای که می فرماید موجود نیست.

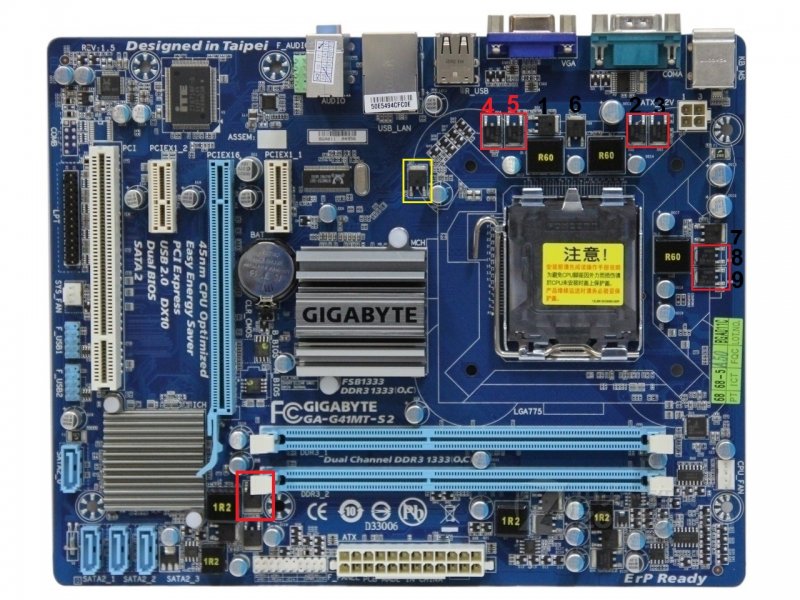

در این عکس که آپلود میکنم فقط درین فتهای 1 و 6 و 7 دارای 12 ولت است و سورس آنها فاقد ولتاژ است پایه سوم نیز ولتاژی ندارد- شماره های 4 و 5 و 2 و 3 و 8 و 9 هم نه در سورس و نه در هیچ کدام از پایه ها ولتاژی ندارند. یک فت دیگه هم طرف پل جنوبی مشخص کردم خروجی ورودی ندارد! این فتها از نوع K4212 و K4213 هستند. به نظرتون میشه جنس خود این فتها معیوب باشه!



[cybernova]

دوست عزیز این طبیعیه که فقط رو درین این 3 تا فت ولتاژ 12 ولت رو داشته باشین چون مستقیما به پین مثبت وصل هستن.گیت همه فت ها وسورس فت های تکی به آی سی PWM وصل هست و چون نه VCORE و نه ولتاژهای مطلوب رو این پایه ها نیست پس ایراد از آی سی PWM می تونه باشه .البته یه احتمال دیگه هم هست و اونم اینه که یکی از فت ها شورتی داره .شما از رو دیتاشیت آی سی PWM پایه ها رو چک کن .احتمال می دم اون آی سی 4 طرفه سمت راست اسلت رم بالایی باشه .از سلامت فت ها هم مطمئن شو .منتظر اعلام نتیجه هستیم



[17mousavi]

دوست عزیز این طبیعیه که فقط رو درین این 3 تا فت ولتاژ 12 ولت رو داشته باشین چون مستقیما به پین مثبت وصل هستن.گیت همه فت ها وسورس فت های تکی به آی سی PWM وصل هست و چون نه VCORE و نه ولتاژهای مطلوب رو این پایه ها نیست پس ایراد از آی سی PWM می تونه باشه .البته یه احتمال دیگه هم هست و اونم اینه که یکی از فت ها شورتی داره .شما از رو دیتاشیت آی سی PWM پایه ها رو چک کن .احتمال می دم اون آی سی 4 طرفه سمت راست اسلت رم بالایی باشه .از سلامت فت ها هم مطمئن شو .منتظر اعلام نتیجه هستیم

سلام دوست عزیز
از پیگیری و کمک شما بسیار ممنونم
انشااله که همیشه smile بر لبانت باشد.
با فرض خرابی این آی سی آیا این آی سی تو بازار هست؟ من شهرستانم این مادر بورد ddr3 است و اوراقیش هم خیلی بعیده گیر بیاد یا گیر من نمیاد! اوراقی زیاد دارم اما اکثرا ddr1 و ddr2 هستن تازه اگه آی سی آی او بخواد اونم شاید گیرم نیاد-کسی رو سراغ دارید این جور قطعاتو جور کنه.



[cybernova]

شماره آی سی رو بنویسید .تا جایی که از دستم بربیاد در خدمتتون هستم



[mohammad4410]

عکس بگیر از ای او چون شماره بالا کافی نیست
