مشکل: صدای نویز در پشت زمینه موزیک اسپیکر پرتابل

[linas_kal200]

سلام
یک اسپیکر پرتابل به دستم رسیده که وقتی موزیک میذاریم در پشت اهنگ صدای نویز زیادی دارد و وقتی شارژ را وصل میکنیم شدت نویز بیشتر میشود

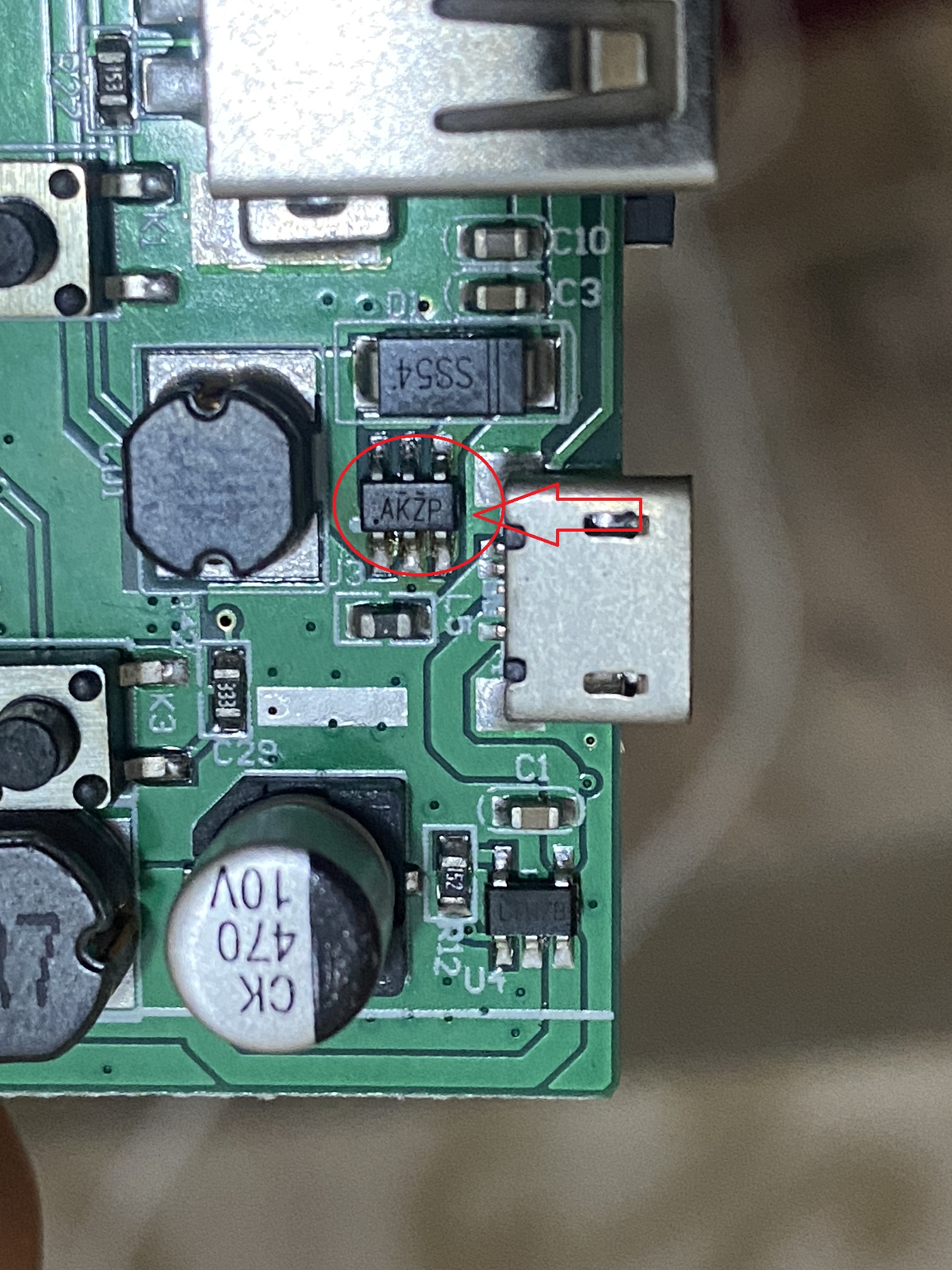

دست به قسمی که شارژر وصل میشه گذاشتم و IC به شدت داغ میکرد عکس مشخص کردم

مدل MY130BT
لطفا راهنمایی کنید



[linas_kal200]

ای سی AKZP را از مدار جدا کردم و تست کردم دیدم مشکل بر طرف شده است. احتمالا ای سی شارژ می باشد

چی میتوانم جایگزینش کنم ؟



[MohandsMahdi]

سلام اگه مطمعنی اون ای سی آی سی شارژ هست یه ماژول شارژر باتری لیتیوم 3 چیپ بخر سیم های ورودی رو به سوکت شارژر مصل کن اون سرش رو هم به باتری لحیم کن
( سیم باتری رو از روی برد بر ندار ) ایسی مذکور رو هم دمونتاژ کن و اگه مطمعن نیستی یه عکس از کل برد بزار تا راهنماییت کنم



[aryamon]

رو سلف ولتاژ بگیر ببین خروجیش چنده همانطور که دوستمان گفت برد جای گذین کن اما قبلش دیود بالا سر ای سی رو چک کن و اینکه این ای سی چه چیز رو تغذیه می کند مصرف کنندش رو معلوم کن ببین اضافه جریان می کشه یا نه و بعد سلف از یه خازن ظرفیت مثل 100 میکرو بگذار ببین برای تست . تغییری حاصل می شود یا نه ااگه برای شارژ باطری هست بهتره باطری تعویض بشود



[linas_kal200]

سلام اگه مطمعنی اون ای سی آی سی شارژ هست یه ماژول شارژر باتری لیتیوم 2 چیپ بخر سیم های ورودی رو به سوکت شارژر مصل کن اون سرش رو هم به باتری لحیم کن
( سیم باتری رو از روی برد بر ندار ) ایسی مذکور رو هم دمونتاژ کن و اگه مطمعن نیستی یه عکس از کل برد بزار تا راهنماییت کنم

ممنون از راهنمایی شما

ماژول تک چیپ با 2 یا 3 چیپ چه فرقی دارد ؟



[MohandsMahdi]

ممنون از راهنمایی شما

ماژول تک چیپ با 2 یا 3 چیپ چه فرقی دارد ؟

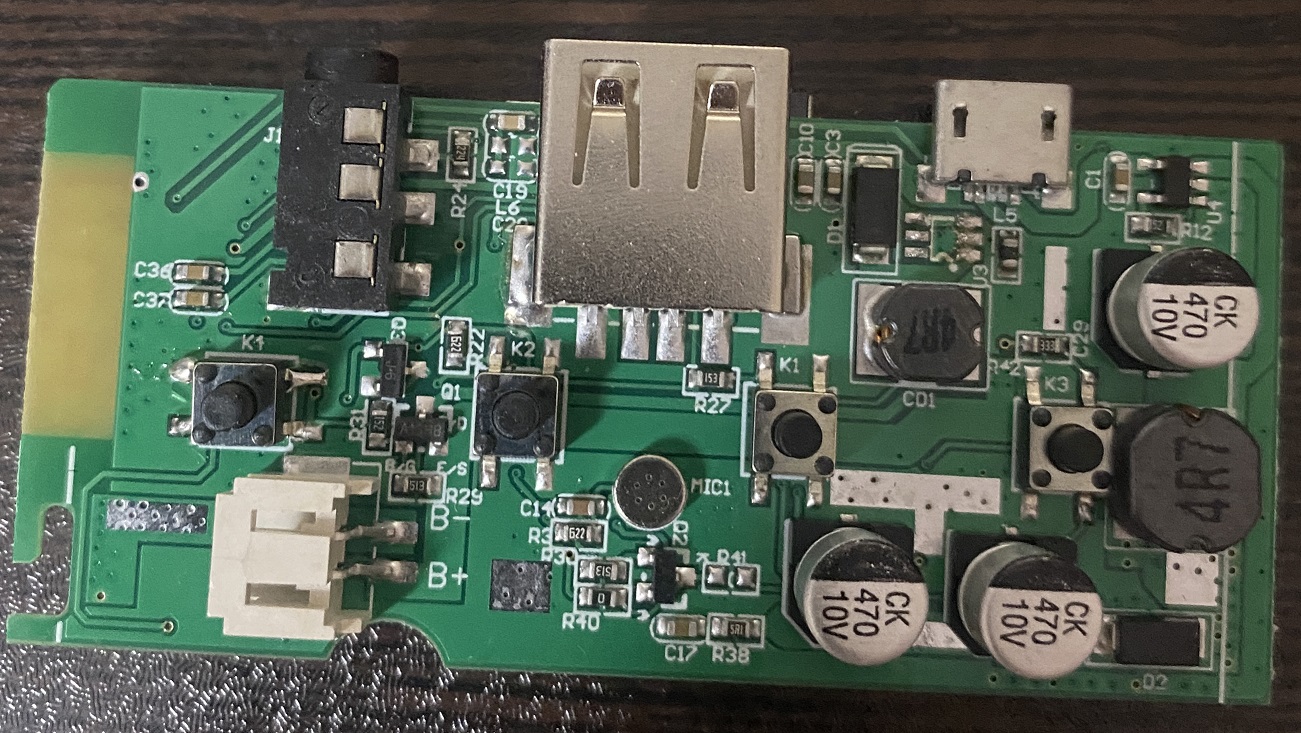

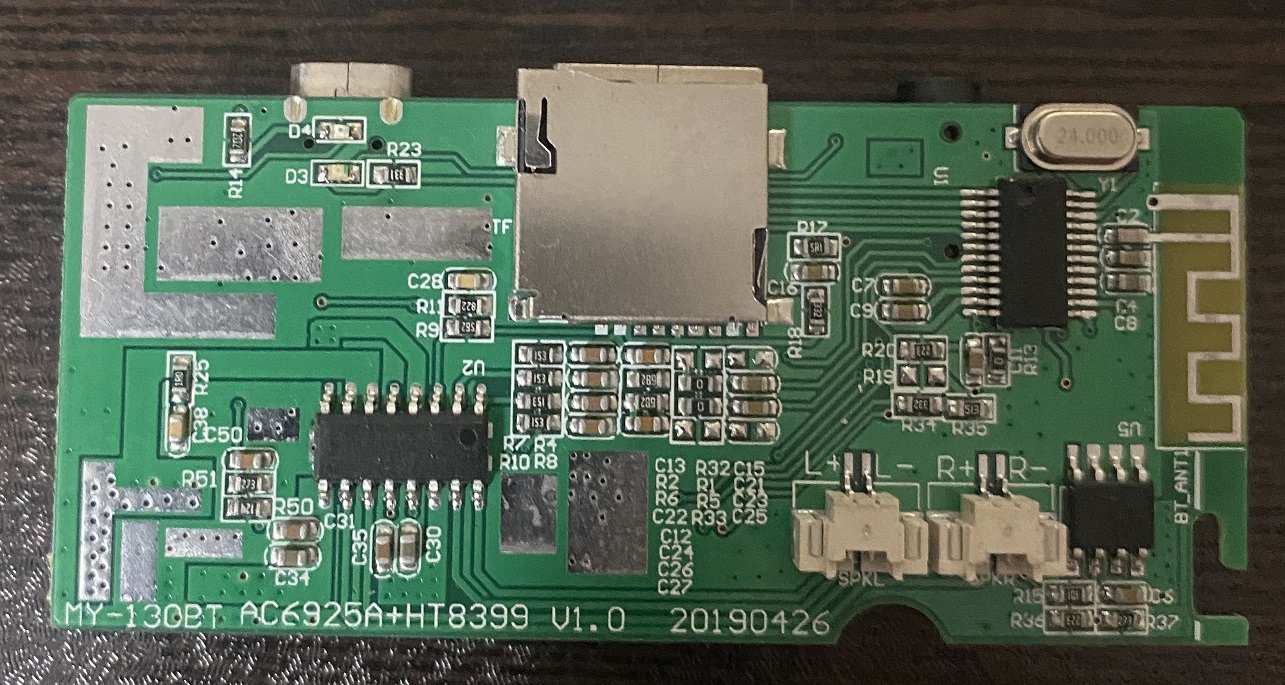

مشاهده فایل‌پیوست 191032 مشاهده فایل‌پیوست 191033 مشاهده فایل‌پیوست 191034

ماژول 3 چیپ دارای قطع کن هست از از شارژ و دشارژ بیش از حد باتری جلوگیری می‌کند ولی ماژول تک چیپ چنین قابلیتی را ندارد



[linas_kal200]

ماژول 3 چیپ دارای قطع کن هست از از شارژ و دشارژ بیش از حد باتری جلوگیری می‌کند ولی ماژول تک چیپ چنین قابلیتی را ندارد

این IC ، IC شارژ نبود !



[linas_kal200]

کسی میتونه بگه این IC ، IC چی هست ؟ چجوری باید فهمید چون IC شارژ نبود



[Newman1]

اون ای سی که که علامت زدی ای سی بوست اپ ولتاژ 3.6 ولت به پنج ولت برای فلش یو اس بیه درصورت مطمئن شدن میتونی با اتصال دادن دیود چسبیده به سلف حذفش کنی



[linas_kal200]

اون ای سی که که علامت زدی ای سی بوست اپ ولتاژ 3.6 ولت به پنج ولت برای فلش یو اس بیه درصورت مطمئن شدن میتونی با اتصال دادن دیود چسبیده به سلف حذفش کنی

الان USB زدم و نمیتونه پخشش کنه پس به همین علت هست !
لطفا دقیق رو عکس نشون بدید چجوری حذفش کنم که بشه از USb هم استفاده کرد
با تشکر
