پاسخ : شناسایی قطعه
با سلام از پیگیریتون متشکرم .
هارد مکستوره 500گیگ موتور به نظر آهسته میچرخه و صدای خفیف ویز ویز میده. چک کردم ولتاژهای 5 و 12 دارم.
ولتاژ در مدار 5 ولت تا سر دو سلف کنار رگلاتور دوم دارم و همچنین ولتاژ 12 ولت تا مقاومت های R604 که سه مقاومت کنار هم هستند دارم.
در سه پین اتصال موتور ولتاژ ندارم و سه پین به هم اتصالی دارند. در مقاومت 1R2 اول و دو سلف کنار آن ولتاژ 0.6 , و درمقاومت3R3 ولتاژ 2.5 دارم در مقاومت 1R2 دوم ولتاژ1.3
مقاومت ها خارج از مدار تست شد که هر سه مقدار 0.8 داشتند که مقاومت 3r3 تعویض کردم بازم فرق نکرد.
جای مقاومت های 1r2 عوض کردم باز ولتاژ تغییری نکرد.
هر دو دیود 5 و 12 تست شده . خارج مدار سالم
هیت گرفتم . برد رو شستم بازم افاقه نکرد.

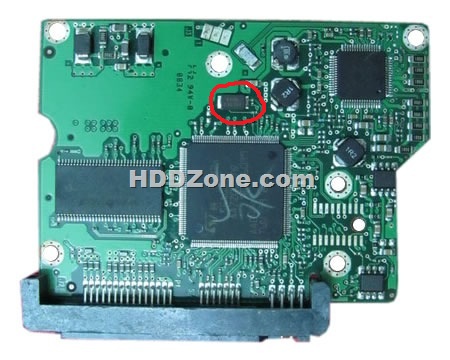

فقط یه مورد مشکوک دیدم .خازن smd یک طرف ولتاژ 17.9 داره و یک طرف ولتاژ 12 که در چند برد سالم متغییر بود یکی 18 یکی 23
ایا ایراد داره . ولتاژ نرمال باید چند باشه؟ دگه کجا مونده تست نکردم . اساتید کمکم کنید لطفا.
