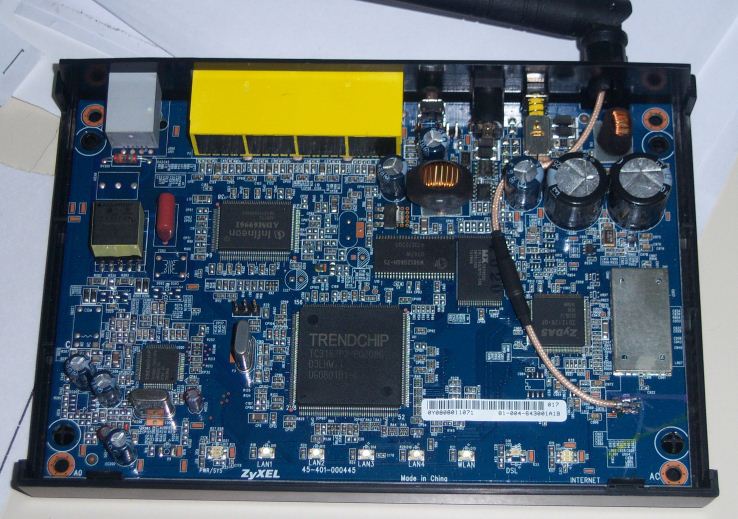

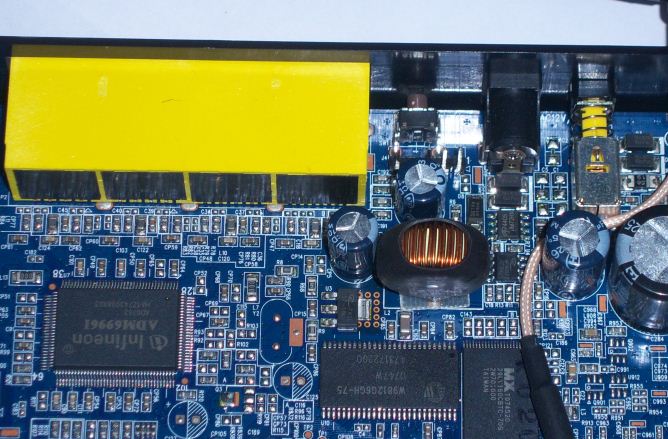

در مورد جا انداختن صحیح این آی سی ها اگر اساتید یک روش صحیح بگن ممنون میشم.شاید من اشتباه جا بندازم
سلام
توي سايت جستجو کنيد چند تاپيک آموزش تصويري براي برداشتن و گذاشتن قطعات SMD هست ، ميتونيد از اين تاپيک ها بهره ببريد .
سلام.
روشی که من خودم استفاده میکنم و 95% مواقع کارم را افتاده...
1-برد روی روی میز طوری محکم میکنم که بتونم به راحتی از دو طرف به ای سی حرارات بدم.
2-ای سی رو روی محل خودش تنطیم و چند لحطه با هیترم با دمای350 مستقیم به ای سی حرارت میدم(حداکثر20ثانیه)
3-روی پایه های ای سی خمیر فلس میریزم(اندازه ای که کامل روی سطح پایه ها رو بگیره)
4-به مدت 1 دقیقه با دمای 380 از زیر ای سی بهش حرارت میدم
5-از برادر یا یه همکار می خوام که سشوار رو با دمای مناسب از روی اس سی برام نگه داره(دمای سشوار تجربی)
7-انقدر به حرارت دادن ادامه میدم که جا خوردن ای سی رو احساس کنم(به تجربه بستگی داره)
البته قبل از همه این کارها هم محل نصب و خود ای سی با تینر اساسی تمیز میکنم.
امیدوارم شما و دوستان بتونید از این روش استفاده کنید و لذت ببرید،با تشکر.
سلام
اين آي سي رو اگر با اين روش دربياريد فکر مي کنم برد نابود بشه ، آي سي که BGA نيست و برد هم برد موبايل نيست که از زير و بالا حرارتش بديد ، اين بردها حرارتشون يک مقدار که زياد بشه يا بيشتر از حد معمول حرارت بديد برد يا ميسوزه يا باد ميکنه ........
براي در آوردنش به درجه هيتر کار نداشته باشيد ، باد هيتر رو کم کنيد و بعد براي تنظيم درجه حرارت به داخل المنت هيتر نگاه کنيد ( البته با فاصله از صورتتون ) اينقدر درجه رو زياد کنيد تا المنت هيتر يک مقدار خيلي کم سرخ بشه اينجا دقيقا همون درجه مورد نظر ماست که طبيعتا توي هيترهاي مختلف فرق ميکنه بعد هم فلکس بريزيد و آي سي رو با پنس برداريد ........
البته با هويه قلمي هم ميتونيد آي سي رو برداريد و احتاج به هيتر نيست فقط کافيه هر دو طرف آي سي رو قلع اندود کنيد بعد يک طرف آي سي رو با هويه کاملا داغ کنيد و با پنس همون طرفي که داغ شده رو بالا بکشيد و براي طرف ديگه هم همين کار رو تکرار کنيد براي جا زدنش هم بهتره از هويه استفاده کنيد نه از هيتر / يا حق
:
