مشکل: شارژ نکردن لبتاب دل مدلvostro 1520

[mosaffa]

پاسخ : چرا کسی به من کمک نمیکنه-شارژ نکردن لبتاب دل مدلvostro 1520

سلام
با یک شارژر دیگه تست کردین ؟
ممکنه ایراد از شارژر ( منبع تغذیه ) باشه شارژر های دل سه پین دارند اگه پین سوزنی داخلی جک شارزر قطع باشه لپتاپ کار میکنه ولی باتری رو شارژ نمیکنه

این پست اول بود که همکارمون بهتون هشدار داد



[mosaffa]

پاسخ : چرا کسی به من کمک نمیکنه-شارژ نکردن لبتاب دل مدلvostro 1520

سلام
فیش سوزنی شارژر هم19ولت روش هست
شارژر مشکلی نداره
اگه نگاهی به نقشه بندازین رویpq58ولتاژ دارم.خروجیش میره روی سوکت باطری.
روی خروجیش ولتاژ صفر هست
ضمنا وقتی باطری رو روی سیستم میزنم و شارژر رو به برق میزنم چراغ شارژ روشن میشه ولی ولتاژ شارژ صفر هست
مشاهده فایل‌پیوست 107770

و پاسخ خودتون رو خوب دقت کنید



[samad-ch]

سلام
کاملا حق با شما هست.
مشتری طوری کابل رو با نوار چسب پیچونده
بود که من متوجه دو تیکه بودن کابل نشدم.به من هم نگفته بود که این کار رو کرده.
من بسیار شرمنده شما عزیزان هستم.
حالا نمیدونم درخواست راهنمایی بدم یا نه؟



[mosaffa]

سلام وادب
دوست عزیز اگر امکانش هست فت های اطراف مدار شارژ رو چک کنید و در نهایت اگر مورد خاصی ندیدید باید ای سی شارژ رو تعویض کنید.



[samad-ch]

سلام به اساتید محترم و گرامی
سلام به آقا مصطفی عزیز

بررسی کردم
دو قطعه تو مسیر پین سوزنی سوخته

اگه به نقشه مراجعه کنیمpq53وpq54روی مسیر پین سوزنی که

اولی دیجیتال فت و دومی ترانزیستور معمولی هست

این دو قطعه سوختن
اولی شارت هست و دومی ترکیده

مشکلی با pq54که ترانزیستور معمولی هست ندارم
مشکلم رویpq53هست که نمیدونم چی جاش کار میکنه

نقشه صفحه39
http://www.irantk.ir/irantk25097-4/

لطفا در صورت امکان نگاهی به نقشه بندازید و جهت جایگزین کردن قطعه مناسب کمکم کنید

با سپاس فراوان



[samad-ch]

??????
دوستان و همکاران گرامی
تقریبا عیب پیدا شده
تو پست قبلی ذکر کردم
لطفا بازم منو شرمنده خودتون بکنید
ممنون



[mosaffa]

http://www.irantk.ir/irantk63528/#post36351
سلام وادب
دوست عزیز ابتدا شماره ترانزیستور رو در بیارید از رو نقشه همراه مشخصات یا دیتا شیت ترانزیستور(اگر کد روش خونده میشه از ادرس بالا میتونید دیتا شیت رو بگیرید.).در مرحله بعد باید یه برد داغی لپ تاپ دیگه داشته باشید در اطراف سوکت شارژ اون ترانزیستور انتخاب کرده و با استفاده از جدول مشخصات رو دربیارید و با اصلی مقایسه کنید و اوکی بود جا بزنید.حتی میتونید از مادر برد هم برای پیدا کردن ترانزسیتور استفاده کنید.
در ضمن من کوچیک شما مصفا هستم عزیز دل برادر :tennis:



[mosaffa]

و نصیحت برادرانه اینکه برای پیشرفت باید کمی تحت فشار قرار بگیری در این جور مواقع خودت سعی کن مشکلت رو براش راه حل پیدا کنی.این باعث میشه اعتماد بنفست بیشتر و بیشتر بشه و وابستگیت به حداقل.تنها جایی که به علم و تجربه ادم اضافه میشه در مواقعی هست که تحت فشاره و بخودش بیشتر از دیگران تکیه میکنه و این بابی میشه برای حل مشکلات آینده.در نهایت وقتی دیدی نتونستی و همه راه ها رو رفتی از تجربیات دیگران استفاده کنید.
ببخش من جسارت کردم.
با تشکر



[samad-ch]

سلام
آقا مصطفی شما سرور بنده هستید
از حضور شما استفاده کردم
بسیار ممنونم و تشکر
طبق فرمایش شما دارم دیتاشیت قطعات رو دنبال میکنم
چنتا اوراقی هم دارم و دارم روش کار میکنم
بسیار ممنونم و تشکر
برا فت یه نمونه مشابه پیدا کردم ولی یه زنر اضافه داره.دارم بررسی میکنم

نتیجه رو خدمتتون اعلام میکنم
باز از برادری و بزرگواری شما و جنابamdو جناب غزال عزیز تشکر میکنم



[samad-ch]

سلام دوباره و عرض خسته نباشید

با تشکر ویژه از آقا مصطفی عزیز

باطری و شارژر تعویض شد که تاثیری نداشت- ولتاژ شارژ7.5بود

آی سی شارژ تعویض شد که ولتاژ شارژ شد12ولت

الان همه ولتاژها صحیح هستن
روی ویندوز پیغامplugin in and shargingمیاد ولی %نمیزنه که چقدر شارژ میشه
بعد از نیم یا یک ساعت هم هیچی شارژ نمیکنه

الان مشکل از خط پین سوزنی هستش که با خط19ولت اتصال بوده

طبق فرمایش آقا مصطفی مطابق دیتاشیت قطعات سوخته قطعات جایگزین رو پیدا کردم

الان ولتاژ ها تو این قسمت درست هستن

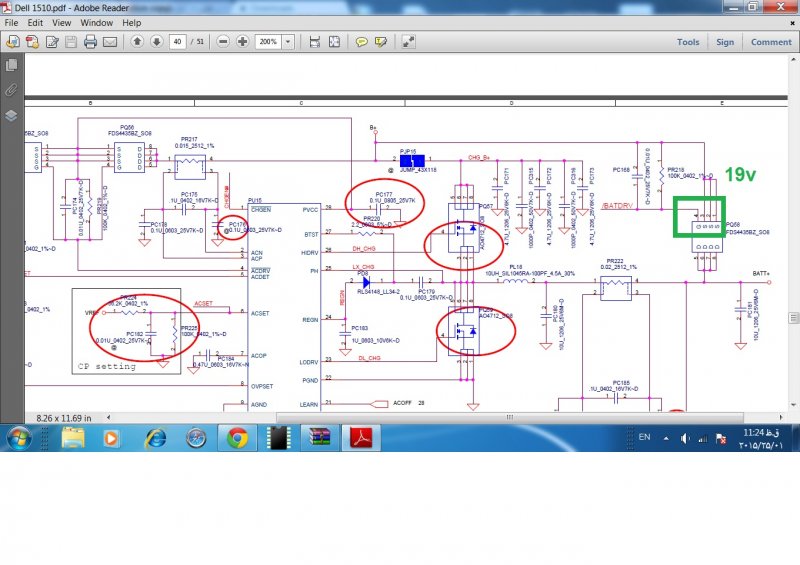

توی عکس مشخص کردم
قطعات دایره قرمز سوخته بودن که تعویض کردم
قطعات دایره آبی تو این مدل استفاده نشده اند

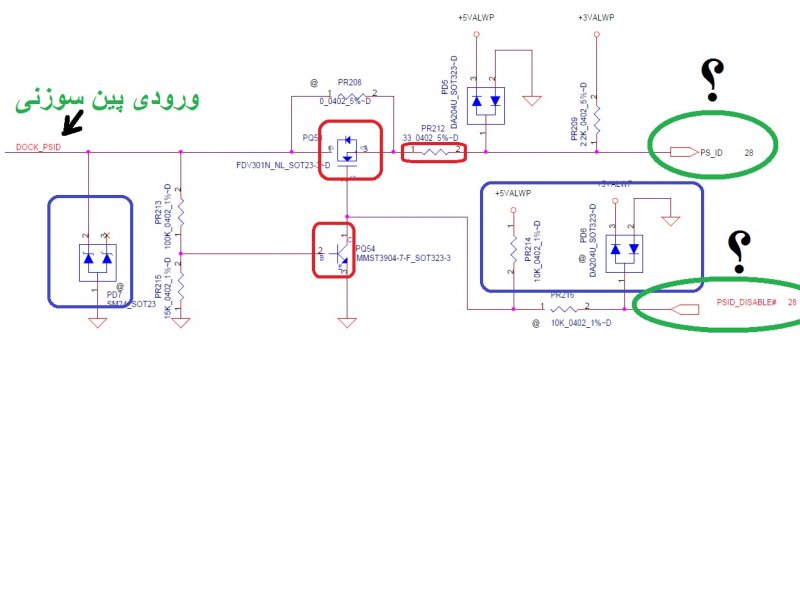

سوال اینجاست؟دایره های سبز رنگ با نامpsidبه کجای مدار میرن
من هرچی گشتم تو نقشه نیومده که استفاده این مدار چی هست و کجا میره

با توجه به سوختن مقاومت 33اهم تو مسیرpsidبه احتمال زیاد قطعه بعدی که تو نقشه مشخص نیست چی هستش ،سوخته باشه

لطفا روی عکس کلیک کنید و در سایز زرگ ببینید

ممنون میشم در مورد خطوطps-idتو این مدار منو راهنمایی بفرمایید
