مشکل: شارژ نشدن باتری لپ تاپ لنوو مدل IDEAPAD 520

[saeedesgh]

مشاهده فایل‌پیوست 187917

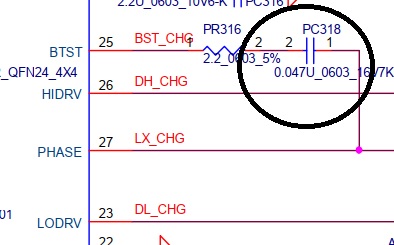

میتونم به جای پل خازنی سیم بکشم؟

فکر نکنم بشه چون این خازن 47 نانو رو عملکرد ماسفتها تاثیر داره



[ali m.g]

آقا پیمان صبح بخیر .ببخشید دیروز من دیگه متوجه جواب شما نشدم رفتم

گفتید اون شماتیک دستگاه شما نیست .چون من رو اون بررسی میکردم . اگه همونه من شروع کنم و اگه یکی دیگه است الان آپ کنید تا من بگیرم در خدمت باشم



[ali m.g]

اگه همونه این نقاط ( سورس . درین و گیت موس فت ( های pq316 ) و گیت ودرین pq317 ) گیت فراموش نشه لطفا

البته با بارگزاری باطری و شارژ

و لوکیشن مقامتهای یاد شده که 10 اهم و اون یکی



[peyman508]

سلام.ممنونم.ببینید تو مدار شارژ دقیقا همینه.با این تفاوت که جای مقاومت 10 اهم و مقاومت 4.7کیلو جا به جا شده.
چشم.الان دقیق براتون میفرستم



[peyman508]

1 - 20 ولت
2- 0.8 ولت
3- 0 ولت
4 - 0.8 ولت



[peyman508]

من کلا 1 ساعت وقت دارم.مشتری 12 میاد



[peyman508]

??????????????????????????????



[saeedesgh]

??????????????????????????????

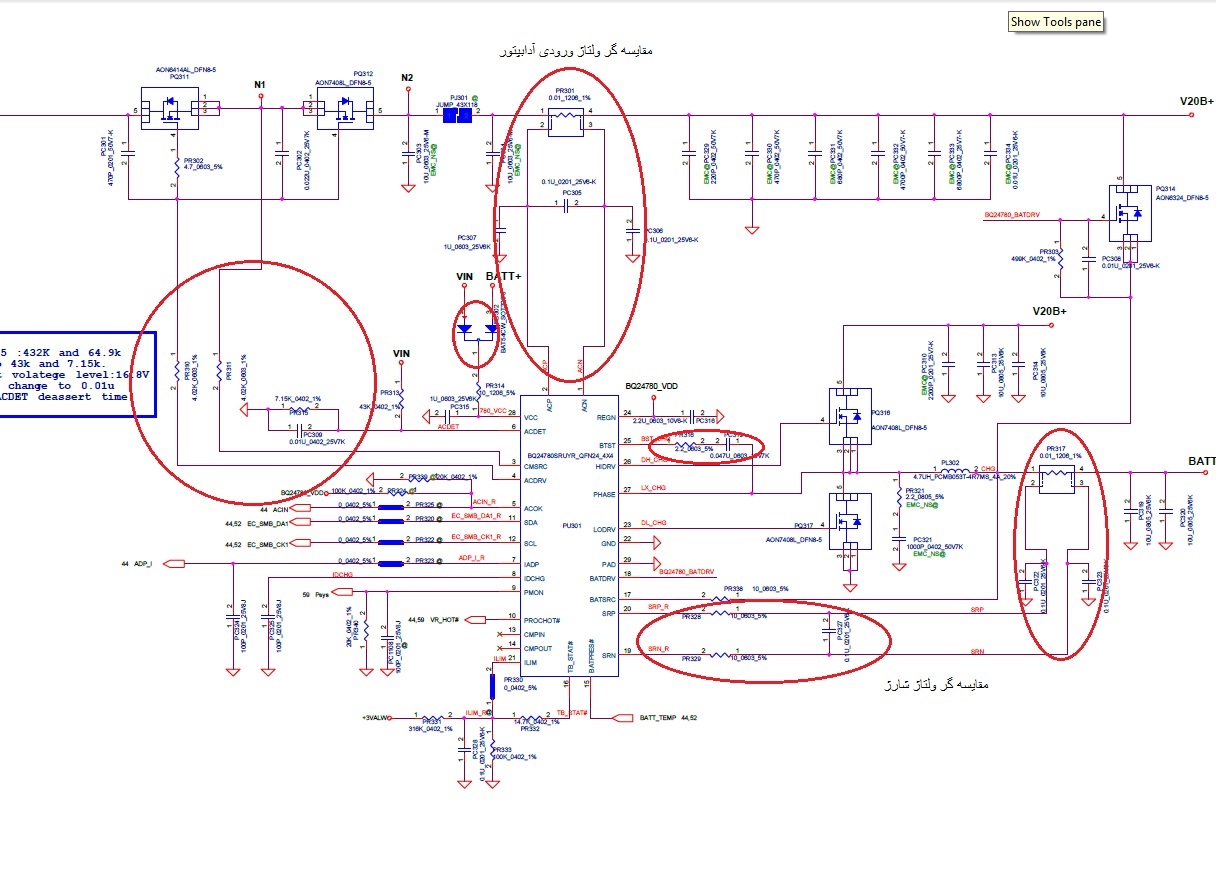

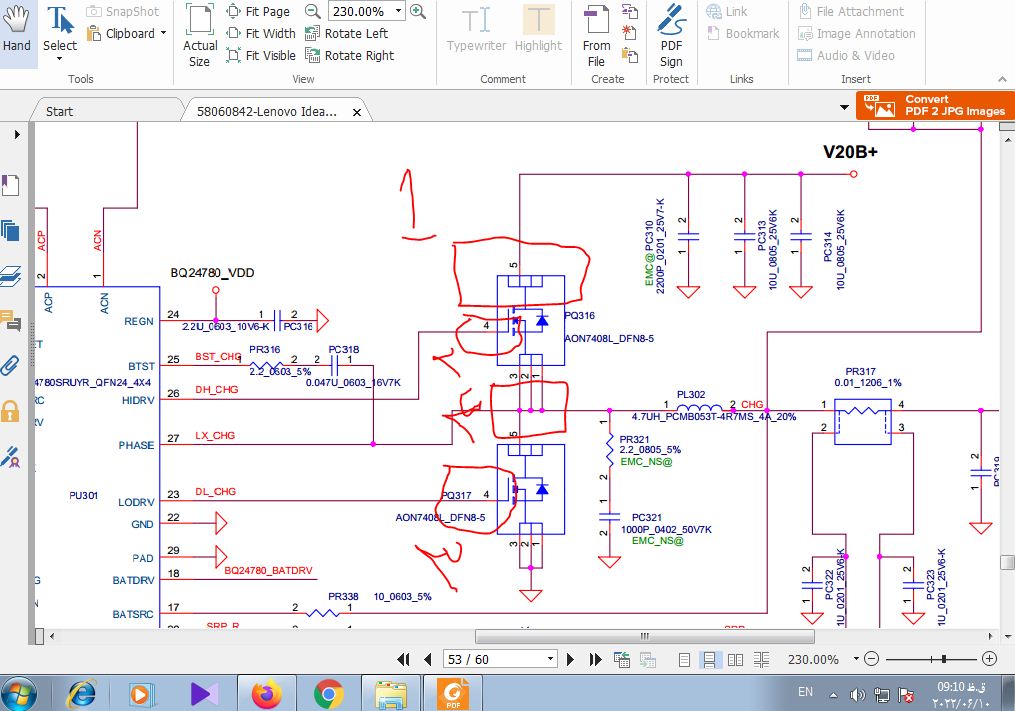

دوست عزیز طبق عکس قطعات مشخص شده رو تست کن و بعد باتری و شارژر رو وصل کن و ولتاژ گیری کن
اینها تو عملکرد ماسفتهای شارژ تاثیر دارن



[saeedesgh]

دو قسمت مقایسه گر یا حسگر ولتاژ هست که اونجا 6 تا خازن 100 نانو داره
خازنها رو بیار بیرون برد و دونه دونه تست بگیر
یه خازن 47 نانو از پایه phase به پایه BTST اونم تست کن



[peyman508]

دوست عزیز ممنون.تمام اون ولتاژها درسته.طبق نقشه همه و چک کردم و اوکی بود.احتمال خیلی زیاد از i/o هست.ممنون از همگی.تحویل مشتری دادم رفت.
