مشکل: سوئیچ (روشن) نشدن لپ تاپ Sony Vaio مدل VGN-FW4

[kiyanmz]

دوست عزیز بعضی از مادربوردها هستند که بعدازپاورشدن ولتاژ روی مدار فعال میشوند در ضمن قطعه ای روی برد گرم نمی کنه ؟؟ روی منبع چند آمپر داری ؟

بعد از پاور شدن هم ولتاژ ایجاد نمی شه.
نه هیچ قطعه ای گرم نمیشه.
منبع تغذیه ندارم متاسفانه.



[kiyanmz]

سلام دوست عزیز.بین دو تا قطعه PD29 وPD30 رو ببین.یه رگولاتور 5 پایه است

درود.
وای که من چقدر گشته بودم :174:
شما چجوری جای اینا رو حفظ کردین؟ :46000000:
دوست عزیز این قطعه رو چجوری تست کنم؟؟؟؟



[cybernova]

با سلام خدمت دوست عزیز.با توجه به 5 پایه بودن این رگولاتور ،هر دو ولتاژ 3.3 و 5 رو خروجی همین قطعه باید باشه .دیتاشیت رو مطالعه کن.پایه های ورودی و خروجی و همچنین خروجی با بدنه نباید شورتی داشته باشن.اکثرا طرف دو پایه بعنوان ورودی و طرف 3 پایه بعنوان خروجی هست .البته پایه وسط طرف 3 پایه بعنوان بدنه است .در ضمن حفظ نکردم ،از رو عکسی که گذاشتید دیدم .بقول یکی از اساتید قبل از شروع به کار باید به مدت کافی برد رو کامل نگاه کنیم یا بهتره بگم یه اسکن کامل با چشم از برد بگیریم و برد رو مرز بندی کنیم و کار رو به یه منطقه کوچیک محدود کنیم تا کارمون راحت تر بره جلو .موفق باشید .



[kiyanmz]

با سلام خدمت دوست عزیز.با توجه به 5 پایه بودن این رگولاتور ،هر دو ولتاژ 3.3 و 5 رو خروجی همین قطعه باید باشه .دیتاشیت رو مطالعه کن.پایه های ورودی و خروجی و همچنین خروجی با بدنه نباید شورتی داشته باشن.اکثرا طرف دو پایه بعنوان ورودی و طرف 3 پایه بعنوان خروجی هست .البته پایه وسط طرف 3 پایه بعنوان بدنه است .در ضمن حفظ نکردم ،از رو عکسی که گذاشتید دیدم .بقول یکی از اساتید قبل از شروع به کار باید به مدت کافی برد رو کامل نگاه کنیم یا بهتره بگم یه اسکن کامل با چشم از برد بگیریم و برد رو مرز بندی کنیم و کار رو به یه منطقه کوچیک محدود کنیم تا کارمون راحت تر بره جلو .موفق باشید .

دو پایه ی ورودی هم هیچ ولتاژ نداره! البته قبل از ولتاژ گیری خازن رو سر جاش قرار دادم.
شرمنده بابت تاخیرم، مشتری پشیمون شده بود از تعمیر دستگاه.



[reza_476]

باسلام
شماره فنی آی سی رگولاتور PD30 همانی پنج پایه که در عکس طرف سه پایه، پایه سمت راستی بدنه و دوپایه دیگر 5 ولت دارند و طرف دو پایه فاقد هرکونه ولتاژ بوده، چیست



[shayan234]

سلام
چرا گیر دادی به این خازنه ؟
خازن رو بلند کن جای پایه هاش رو دنبال کن ببین به کجا وصلن ؟
روی سلف کنارش چند ولت داری و یا اصلا ولتاژ داره یانه ؟
آیا پایه های سلف به گراند راه میده یانه ؟
روی پین های کانکتور باطری 3.3 داری یا نه ؟
داداش cpu رو بزار سرجاش
رو آی سی های pu13 , pu12 چی نوشته و اطرافشون چه ولتاژهایی هست
تمام مقاومت های فیوزی این قسمت رو چک کن و همینطور فیوزها
از اونجایی که روی دکمه سوییچ ولتاژ داری بعیده که از قسمت تغذیه مشکلی داشته باشه
ولتاژهای قطعات اطراف i/o رو بنویس و همینطور چیپ
آیا روی درین بعضی از ماسفت های مدار cpu 19 داری یا نه ؟
شماره ی چیپ چیه ؟ معمولا این نمونه چیپ خرابی زیاد داره !
ولتاژهای 3.3 و 5و 19 توی مادربورد هست یا نه ؟
اگر اطراف آیسی شارژ ولتاژهای قابل قبولی دیده میشه بعیده که این قسمت اتصال باشه
برو سراغ مدار سوییچ : bios , S/B , i/o
چراغ های مین رو حواست باشه . ببین چشمک میزنن یا نه ؟
باطری رو روش نصب کن ببین تغییری میکنه یانه و یا تغییری توی ولتاژهای اطراف آی سی شارژ مشاهد میشه یا نه ؟
باطری بکاپ رو حتما عوض کن
شارژر رو عوض کن
اینا رو انجام بده تاببینیم چی میشه



[shayan234]

ماسفت های پشت برد رو خارج کن و ببین جای درین به سورس و گیت شون روی بورد راه میده یا نه
ولتاژهاشون رو دقیق بنویس(ماسفت ها سر جاش باشه )
اگر اینا اتصال باشن که شارژرت باید خاموش بشه!
اون سلف کنار خازن ه میگی اتصاله ظاهرا مربوط به cpu هست
یه منبع تغیه 5 آمپر بخر داداش خیلی بدردت میخوره توی همچین مواقعی
اگر اتصال داشته باشی جریان میکشه و مشخص میشه و قطعه ی معیوب داغ میکنه
آی سی بایوس رو دربیار و بدون بایوس روشن کن ببین اتفاقی میافته یا نه ؟



[kiyanmz]

باسلام
شماره فنی آی سی رگولاتور PD30 همانی پنج پایه که در عکس طرف سه پایه، پایه سمت راستی بدنه و دوپایه دیگر 5 ولت دارند و طرف دو پایه فاقد هرکونه ولتاژ بوده، چیست

سلام دوست خوبم.
PD30 یه دیود هست ولی اون رگولاتور 5 پایه PU15 شماره فنی که روش نوشته اینه:
G8VE
دیروز هر جا گشتم دنبال دیتاشیتش نتونستم پیداش کنم!!!
​



[kiyanmz]

سلام
چرا گیر دادی به این خازنه ؟
خازن رو بلند کن جای پایه هاش رو دنبال کن ببین به کجا وصلن ؟
روی سلف کنارش چند ولت داری و یا اصلا ولتاژ داره یانه ؟
آیا پایه های سلف به گراند راه میده یانه ؟
روی پین های کانکتور باطری 3.3 داری یا نه ؟
داداش cpu رو بزار سرجاش
رو آی سی های pu13 , pu12 چی نوشته و اطرافشون چه ولتاژهایی هست
تمام مقاومت های فیوزی این قسمت رو چک کن و همینطور فیوزها
از اونجایی که روی دکمه سوییچ ولتاژ داری بعیده که از قسمت تغذیه مشکلی داشته باشه
ولتاژهای قطعات اطراف i/o رو بنویس و همینطور چیپ
آیا روی درین بعضی از ماسفت های مدار cpu 19 داری یا نه ؟
شماره ی چیپ چیه ؟ معمولا این نمونه چیپ خرابی زیاد داره !
ولتاژهای 3.3 و 5و 19 توی مادربورد هست یا نه ؟
اگر اطراف آیسی شارژ ولتاژهای قابل قبولی دیده میشه بعیده که این قسمت اتصال باشه
برو سراغ مدار سوییچ : bios , S/B , i/o
چراغ های مین رو حواست باشه . ببین چشمک میزنن یا نه ؟
باطری رو روش نصب کن ببین تغییری میکنه یانه و یا تغییری توی ولتاژهای اطراف آی سی شارژ مشاهد میشه یا نه ؟
باطری بکاپ رو حتما عوض کن
شارژر رو عوض کن
اینا رو انجام بده تاببینیم چی میشه

سلام دوست و استاد گل و دوست داشتني shayan234 بزرگوار :66000000:
خير، سلف کنارش هيچ ولتاژي نداره.
بله، پايه هاي سلف به گراند اتصالند.
خير، روي پين هاي کانکتور باطري 3.3 رو ندارم، درواقع رو هيچ پيني ولتاژ ندارم!
CPU سر جاشه، در اورده بودم که مطمئآ شم اتصالي از CPU نباشه
اطراف PU12 هیچ ولتاژی وجود نداره جز 0.6 روی یکی از پایه هاش!
PU12:
SC411
0842
ZAC14
425
اطراف PU13 هم هیپ ولتاژی وجود نداره.
PU13 :
TP.S
51116
TI 95K
CV57

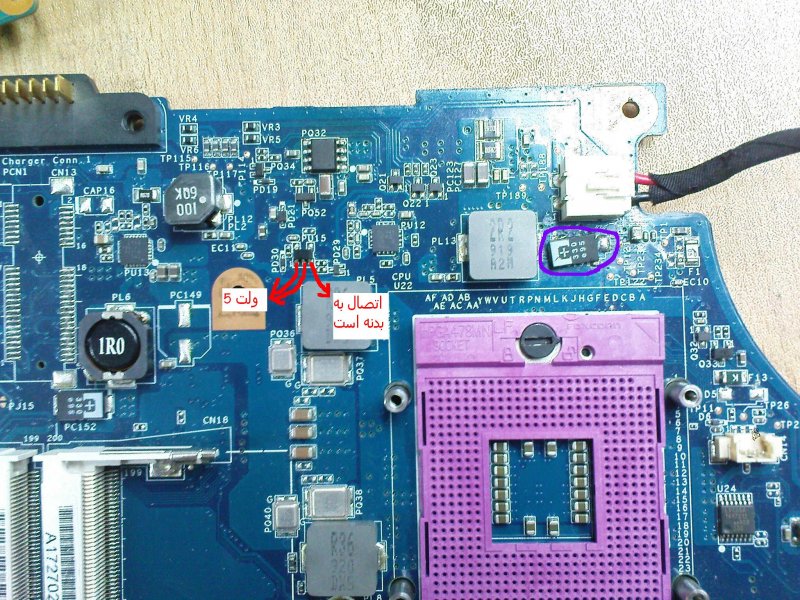

دیشب من PU12 و PU13 و PU3 و PU6 رو از مدار خارج کردم که ببینم اتصال قطع میشه یا نه، ولی دیدم فرقی نکرد. امروز که ولتاژ گیری رو با کمک شما شروع کردم دیدم PU15 دیگه ولتاژ نداره حتی همون 5 ولت رو، با بررسی بیشتر متوجه شدم هنگام در آوردن PU15 خازن اس ام دی کنارش بخاطر باد هیتر از جاش خارج شد و به دو نقطه ی بنفش بالاش چسبید، دوباره سر جاش قرار دادم ولی باز هم اون ولتاژ 5 ولت نیومد.
داداش گلم حقیقت اینه که این لپ تاپ خیلی وقته پیشمه، مشتری از تعمیرش پشیمون شده بود و 2 - 3 روز پیش زنگ زد که آقا هرجوری شده درستش کن، دوباره امروز زنگ زد گفت آقا میام لپ تاپ رو میبرم و از این داستان ها! منم دیدم لپ تاپش داره برا خودم هم داستان میشه جمع کردم بدم ببره که البته هنوز نیومد که ببره!!
این ولتاژ ها رو هم امروز قبل از اینکه زنگ بزنه مشتری گرفته بودم و داشتم دونه دونه جلو میرفتم با راهنماییهاتون که...
در هر صورت شرمندم بابت این موضوع، هم وقت گذاشتین برام و هم اذیت شدین که پله به پله کمک کردین که چجوری و از کجا ولتاژ بگیرم، خلاصه اینکه خیلی شرمندم داداش، خودم خیلی دوست داشتم همه ی این مراحلی که گفتین رو انجام بدم و نتیجه رو اعلام کنم.
باز هم شرمندم داداش گلم :a12:
مشاهده فایل‌پیوست 96454
​



[shayan234]

من مخلصتم داداش . لپتاپ دردسر دار رو که میبینی مشتری آدم گیری هست رو همون بهتر که بهش بدی بره و در مورد سلف هم اگر مصرف کننده رو خارج کردی دیدی باز به گراند راه میده ،


[hide]

باید ترانزیستورهایی که ولتاژ این سلف رو تامین میکنند رو بررسی کنی که اتصال نباشند و پیدا کردنشون کار سختی نیست و با مولتی متر به راحتی پیدا میشن حتی با چشم هم میتونی پیداشون کنی . و اگر ترانزیستورها سالم بودند . پس آی سی pwm این ترانزیستورها مشکل داره (سلف خروجی مدار pwm هست ) و حتی ممکنه از اتصال خازن های صافی این مدار هم باشه که باید تعویض بشن و اگر در آخر جواب نداد . باید آی سی pwm رو تعویض کنی و راه پیدا کردن این آی سی هم این است که میسر پایه ی گیت اینه ترانزیستورها رو روی پایه های آی سی دنبال کنی تا پیدا بشه و تعویضش کنی


[/hide]

ولی اگر میبینی آدم پیله ایه بهش بده تا ببرش برای خودت بی خودی دردسر درست نکن . ارزش نداره
در کل هر کمکی از دست ما بر بیاد خوشحال میشیم
