روشن نشدن پاور GP330A گرین با وجود ولتاژ 5 ولت سیم سبز و بنفش

[hamedesmayly]

باسلام خدمت دوستان و همکاران گرامی​

بنده یک پاور 330 گرین برای تعمیر داشتم که سوت می‌کشید و ولتاژ سیم بنفش و سبز حدود 2 ولت بود که با تعویض سه خازن ورودی 50 ولتی مشکل حل شد و الان سیم بنفش و سبز دقیقا 5 ولت رو دارند و صدای سوت کشیدن هم حل شده!

اما با اتصال سیم سبز و مشکی پاور روشن نمیشه!

در تایپیک های دیگه دیدم که دوستان گفته بودند پایه 2 و 3 آیسی WT7510 رو اتصال کوتاه بدید ببینید پاور روشن میشه که بعد از انجام روشن نشد!

یسری از دوستان هم گفته بودند سیم بنفش و زرد رو یک لحظه اتصال کوتاه بدید ببینید فن روشن میشه که اون کارم کردم ولی روشن نشد!

بنظرتون مشکل از کجا میتونه باشه؟



[امیر سجاد]

سلام
سیم سبز و سیاه را اتصال کوتاه کنید . از خروجی ولتاژ گیری کنید . ولتاژ هست . شاید فن خراب است.
متشکرم



[hamedesmayly]

سلام
سیم سبز و سیاه را اتصال کوتاه کنید . از خروجی ولتاژ گیری کنید . ولتاژ هست . شاید فن خراب است.
متشکرم

تست شده قبلا هیچ ولتاژی نداره



[hamedesmayly]

در خازن های بزرگ ورودی هر کدوم 150 ولت هست برای احتیاط خازن هارو هم عوض کردم این رو هم بگم هنگام جدا کردن از برق یه صدای سوت ریزی میاد و قطع میشه



[hanirayan]

دوست عزیز هنوز خازن خراب ذاری
خازن 2200 میکرو 16 ولت وسط دوهیت سینک و خازن 470 میکرو کناریش رو هم تعویض کنید
درصورت برطرف نشدن خازن های خروجی مسیر 12ولت چک و با خازن جنس خوب تعویض کنید



[electronium]

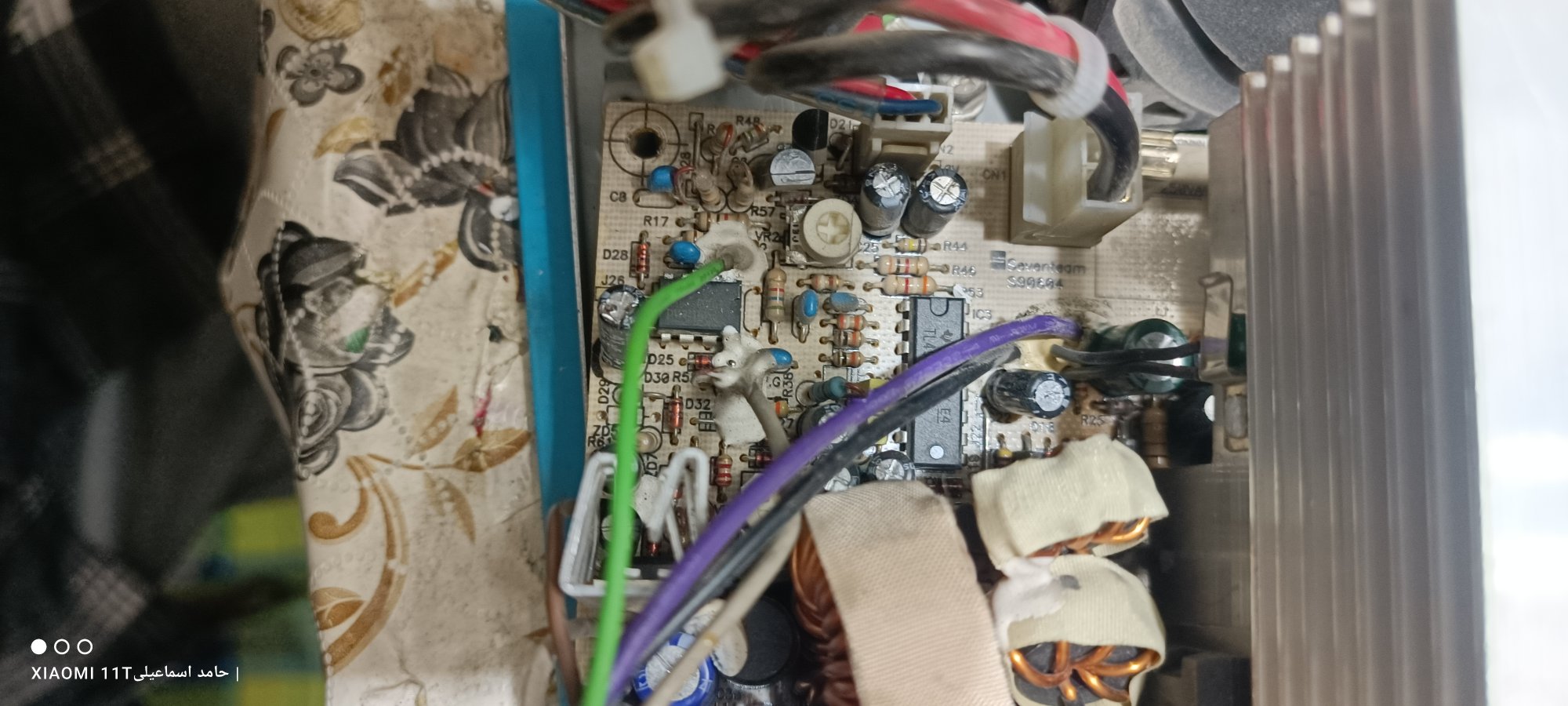

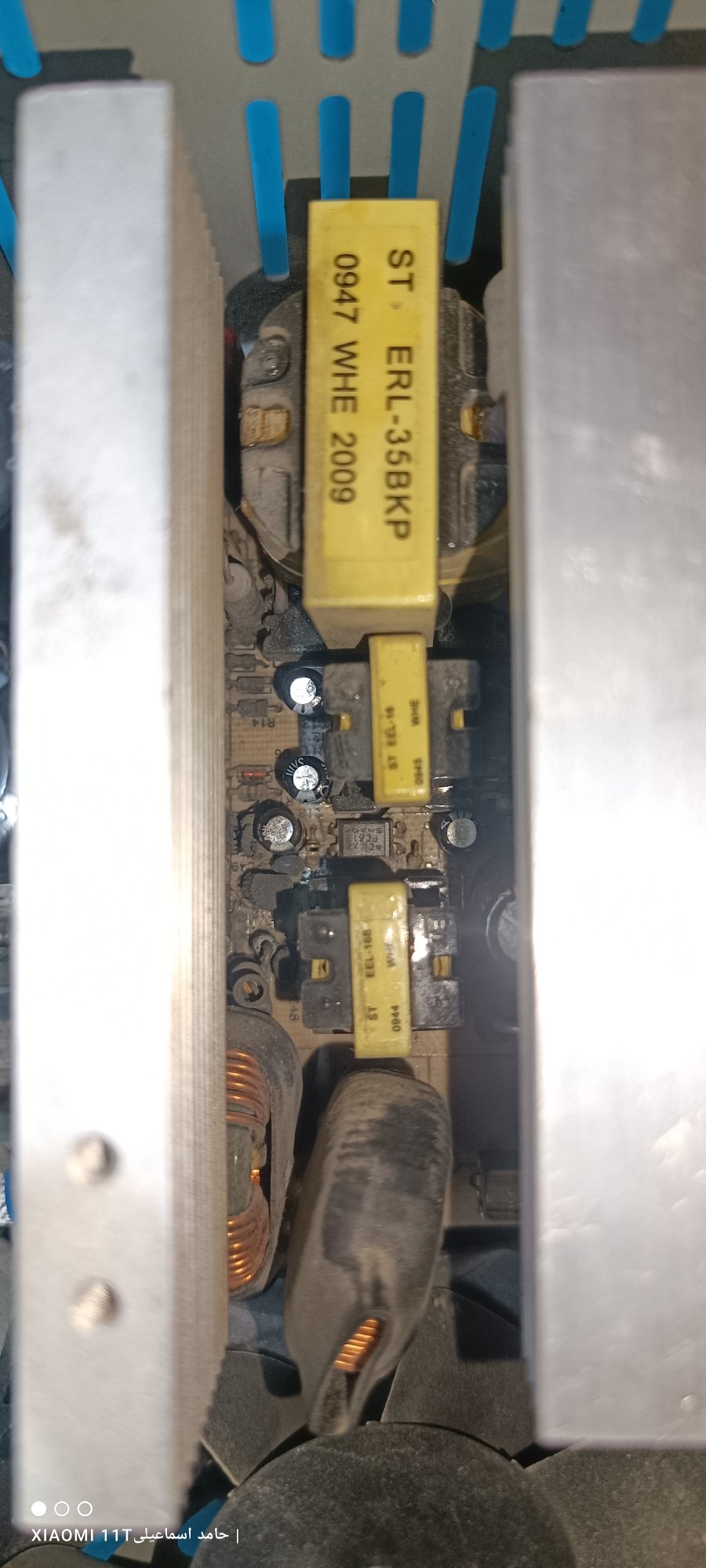

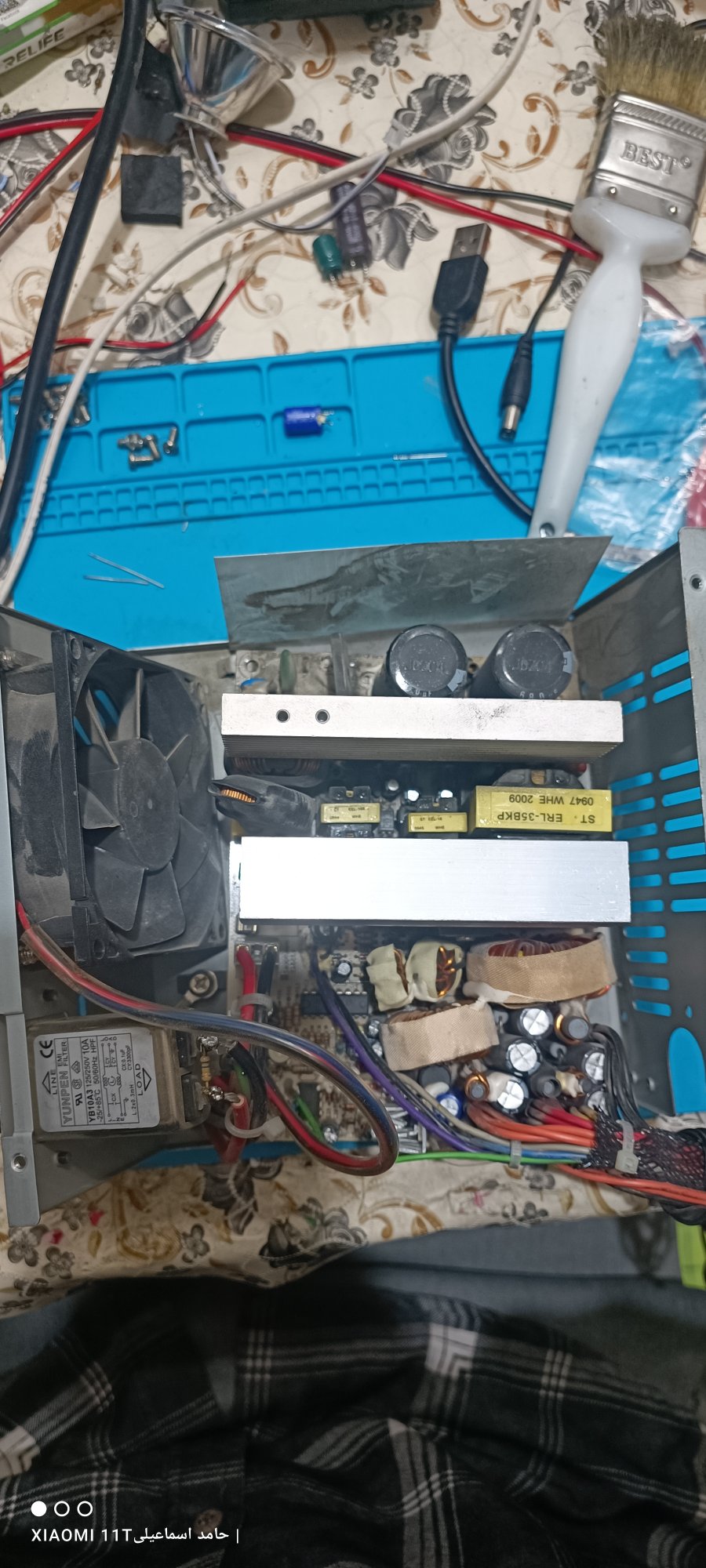

یکم بیشتر به عکس دقت کن به عیب سوئیچ نشدن پاور پی میبری...جواب سئوالت تو عکسه کنار هیت سینگ شاتیکا



[electronium]

اگه عکس نمیدادی احتمال درصد رفع عیب یابی به شدت کم بود ولی الان وضعیت خوبه حداقل استندبای اوکیه



[hamedesmayly]

دوست عزیز هنوز خازن خراب ذاری
خازن 2200 میکرو 16 ولت وسط دوهیت سینک و خازن 470 میکرو کناریش رو هم تعویض کنید
درصورت برطرف نشدن خازن های خروجی مسیر 12ولت چک و با خازن جنس خوب تعویض کنید

بله همون اول که به دستم رسید خازن 2200 میکرو 16 ولت و خازن کناریش که 470 میکرو 16 ولت هست باد کرده بود که همراه 3 خازن 50 ولت ورودی عوض شد با تعویض اون ها بود که ولتاژ های 5 ولت ثابت شد.



[hamedesmayly]

یکم بیشتر به عکس دقت کن به عیب سوئیچ نشدن پاور پی میبری...جواب سئوالت تو عکسه کنار هیت سینگ شاتیکا

کدوم قسمت میتونه باشه به نظرتون ؟

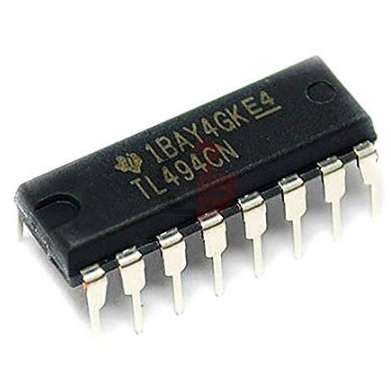

چند تا آیسی سویچینگ نو مثل همون رو دارم نیاز هست تعویض بشه؟

یا میتونه ربطی به ترانزیستور های سویچینگ داشته باشه؟



[Navid-Aref]

درود. پیشنهاد می کنم هیت سینک اول را به همراه سه ترانزیستور آن جدا کنید. همچنین هیت سینک دوم که دیودهای شاتکی دوبل بر روی آن نصب هست را هم جدا کنید. بعد با کمک تستر T4 قطعات متصل به هیت سینک ها را خارج بورد دقیق تست کنید. با مولتی متر نشتی کم ترانزیستورها و دیودها را نمی توان متوجه شد. دیودهای دوبل چون به ثانویه ترانس اصلی متصل هستند روی بورد، اتصال کوتاه نشان می دهند و درست نمی توان تستشان کرد.
خاصیت دیگر جدا کردن هیت سینک ها و قطعات متصل به آنها این است که به زیر آنها دسترسی و دید مناسبی پیدا می کنید که برای پیدا کردن قطعات خراب زیرشان که برخی حتی به چشم دیده نمی شوند، بسیار مفیده. تمیز کاری خاک و جرم روی بورد و قطعات هم فراموش نکنید. رفع قلع سردی پایه ها هم مهمه.
