مشکل: روشن نشدن پاور گرین GP335A-PRO

[vahidati]

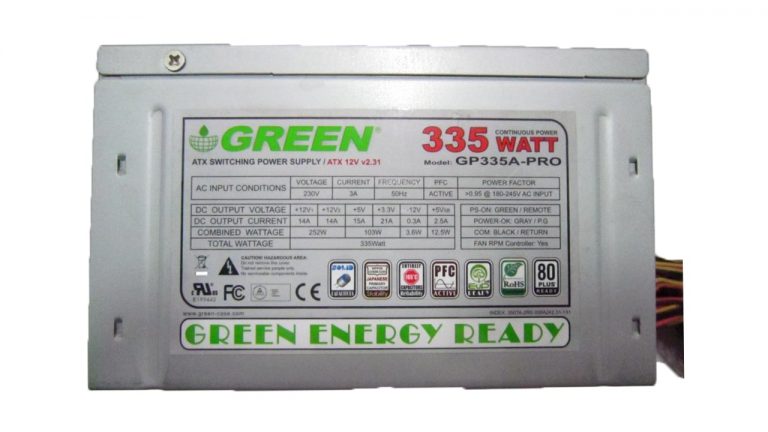

سلام و وقت بخیر به دوستان و همکاران عزیز پاور با این مشخصات به دستمرسیده که روشن نمیشه ولتاژ سیم سبز و بنفش رو دارم خازن ورودی ولتاژ دارم روی هیت سینک اول هم ولتاژ دارم در پایه vcc ایسی 751002 شماره 7 ولتاژ 5 ولت رودارم دوستان اگر میتونن راهنمایی کنن ممنون میشم



[ghessi71]

سلام و وقت بخیر به دوستان و همکاران عزیز پاور با این مشخصات به دستمرسیده که روشن نمیشه ولتاژ سیم سبز و بنفش رو دارم خازن ورودی ولتاژ دارم روی هیت سینک اول هم ولتاژ دارم در پایه vcc ایسی 751002 شماره 7 ولتاژ 5 ولت رودارم دوستان اگر میتونن راهنمایی کنن ممنون میشم

ترانزیستورهای زیر هیت سینگ دوم کنار ترانس وسط چک کنید پلاستیکی ها در موقع استارت یک لحظه فن تکون میخوره یانه؟



[مهدی دادخواه]

باسلام.شما باید ابتدا از صحت بلوک vsb اطمینان پیدا کنی بعد وارد بلوک استارت بشوی.



[FercHeliX]

خازن 50 ولت 10 میکرو یا 22 یا 47 کنار ترانس قسمت VSB رو عوض کن



[vahidati]

ترانزیستورهای زیر هیت سینگ دوم کنار ترانس وسط چک کنید پلاستیکی ها در موقع استارت یک لحظه فن تکون میخوره یانه؟

کلا اصلا استارت نمیشه یه فن بخواد یک لحظه تکون بخوره



[vahidati]

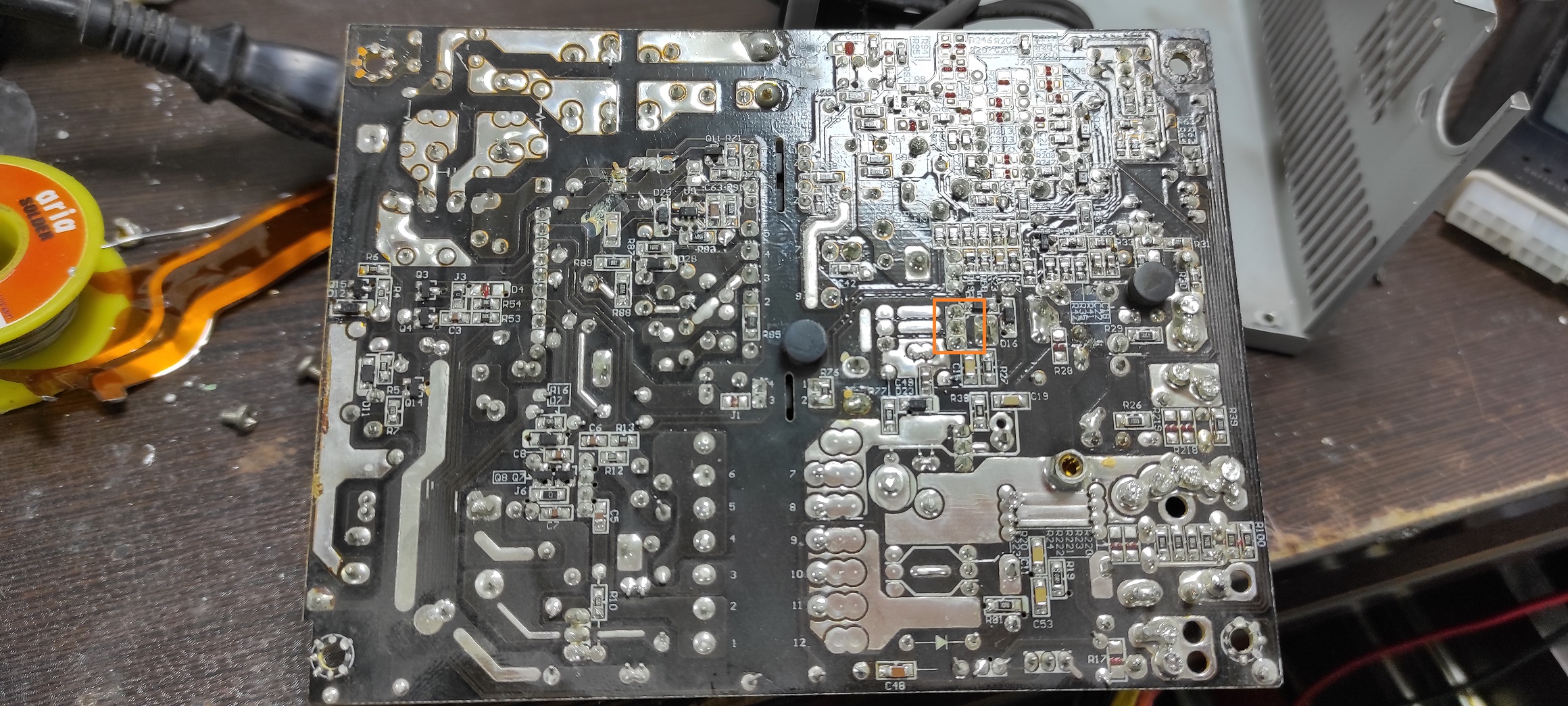

با تست های که انجام دادم متوجه شورتی سه پایه این قطعه که داخل عکس مسخص کردم شودم از مدار هم خارج کردم سالم بود ولی پایه های این قطعه داخل مدار شورت هستن کد فنی هم D10 هست با توجه به سیاه رنگ بودن برد نمیشه مسیر یابی کرد
مشاهده فایل‌پیوست 183058




قطعات روی هیت سینک دوم هم سلامت هستن داخل پایه شمار 5 ایسی 751002 هم ولتاژ 3.3 ندارم



[مهدی دادخواه]

بعد از vsb بلوک اولیه را بررسی بفرمایید.



[city]

با تست های که انجام دادم متوجه شورتی سه پایه این قطعه که داخل عکس مسخص کردم شودم از مدار هم خارج کردم سالم بود ولی پایه های این قطعه داخل مدار شورت هستن کد فنی هم D10 هست با توجه به سیاه رنگ بودن برد نمیشه مسیر یابی کرد
مشاهده فایل‌پیوست 183058




قطعات روی هیت سینک دوم هم سلامت هستن داخل پایه شمار 5 ایسی 751002 هم ولتاژ 3.3 ندارم

سلام اگه فقط ولتاژ3.3 رو ندارین ترانس و چوک رو چک کنید .
سوال منفی 5 ولت ر داری ؟ اگه نداری خارن پلی استر و چک کن



[ghessi71]

با تست های که انجام دادم متوجه شورتی سه پایه این قطعه که داخل عکس مسخص کردم شودم از مدار هم خارج کردم سالم بود ولی پایه های این قطعه داخل مدار شورت هستن کد فنی هم D10 هست با توجه به سیاه رنگ بودن برد نمیشه مسیر یابی کرد
مشاهده فایل‌پیوست 183058




قطعات روی هیت سینک دوم هم سلامت هستن داخل پایه شمار 5 ایسی 751002 هم ولتاژ 3.3 ندارم

اون قطعه چی هست و کجا قرار داره؟بعضی مواقع شورتی به خاطر مقاومت های بااهم پایینه و طبیعیه..ببینید چند اهمه اون ترانزیستور هایی پلاستیکی که گفتم چک کردید؟از سلامتشون مطمئن بشید



[jac]

ببینید با رفع پروتکت روشن میشه یا نه
پایه 2و3 آیسی 8 پایه اتصال کوتاه شود
