سوال: روشن نشدن پاور گرین 380A

[mmm3]

با سلام و درود
احتمال زیاد مدار استندبای و یکسوساز برق شهر تا خازنهای صافی آن سالم است.
آیا پایه 8 آیسی 494 ولتاژ ندارد؟
در صورت وجود ولتاژ
"ترانس راه انداز و مدارات وابسته" و همچنین "ترانزیستورهای طرف اولیه ترانس اصلی و مدارات وابسته تا ترانس درایور" را بررسی و نتیجه را بفرمایید.



[A.R.T]

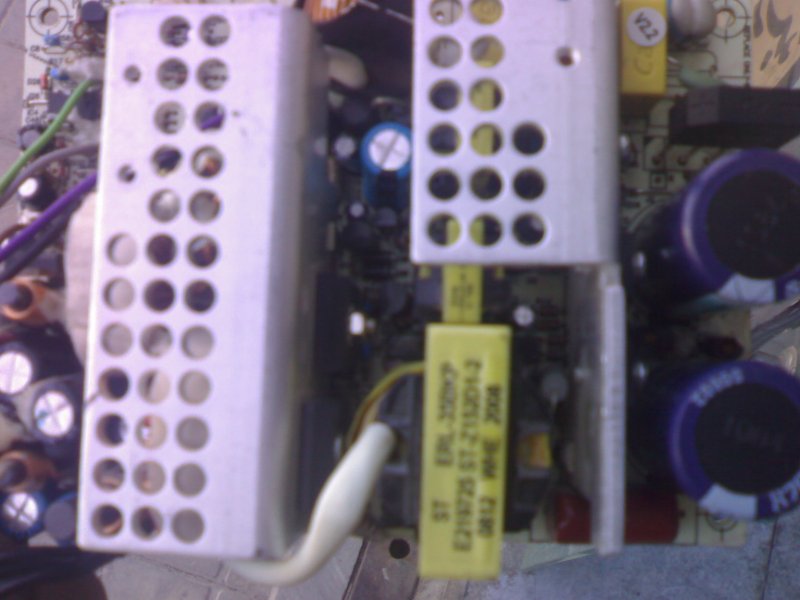

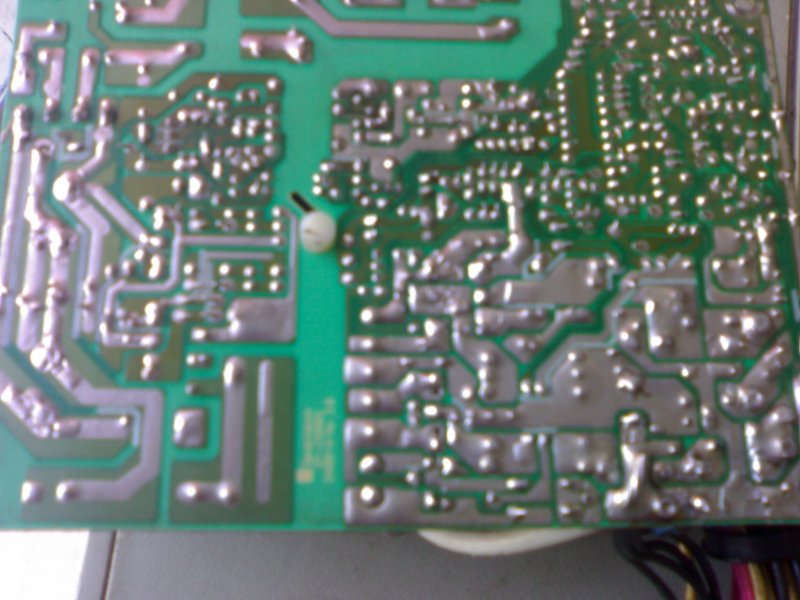

با سلام. اینم از عکسها



[tahaali9095]

با سلام
شما خروجیهای چاپر را در نظر گرفته و هر خروجی به هر المانی که رفته یک سر آن المان آزاد بعدش ببین ولتاژ داره و یا نه و دیگر خروجیها را هم همینطوری تست کنید
سپس اگر ولتاژها بودند مسیر هر ولتاژ را تا سیم خروجی دنبال نمایید
وگرنه مشکل قبل از چاپر میباشد
پایه های خود چاپر را هم بررسی و تجدید قلع نمایید
اعلام نتیجه بفرمایید



[reza_476]

باسلام عکس اولی را از زاویه مختلف قرار بده تا قطعات معلوم باشد.
به این آدرس مراجعه کن من یک نمونه پاور را با نقشه تشریح کردم:

http://www.irantk.ir/showthread.php?t=32815

​



[reza_476]

با سلام شما ولتاژها را براساس جدول زیر چک کرده و نتیجه را بنویس:
[h=4]ATX Power Connector[/h]

Color 2	Color 1	Signal	Pin	Color 2	Color 1	Signal	Pin
violet	orange	3.3V	11	violet	orange	3.3V	1
blue	blue	-12V	12	violet	orange	3.3V	2
black	black	GND	13	black	black	GND	3
grey	green	PS_ON	14	red	red	5V	4
black	black	GND	15	black	black	GND	5
black	black	GND	16	red	red	5V	6
black	black	GND	17	black	black	GND	7
white	white	-5V	18	orange	grey	PW_OK	8
red	red	5V	19	brown	violet	5V_SB	9
red	red	5V	20	yellow	yellow	12V	10



[A.R.T]

سلام . با تشکر از راهنمایی دوستان باید عرض کنم ولتاژ ار چاپر به بعد وجود نداره . تمام قسمتهای مدار چک شد
هم بیرون مدار هم روی مدار .پایه های ای سی 494 هم فقط پایه 2 و 11 و 12 ولتاژ خیلی پایینی دارن و بلافاصله تخلیه میشه . ای سی هم چند بار تعویض شد . مامومتها و ترانزیستور اطرافش هم تعویض شد



[tahaali9095]

با سلام
چاپر معمولا به راحتی خراب نمیشود
اما با این حال کلا ترانس چاپر را از مدار خارج و در صورت امکان تعویض شود وگرنه خود چاپر دوباره گذاشته و پایه هاش حسابی قلع اندود شود
در ضمن هرچی خازن دوروبر آیسی 494 و ترانزیستورها بدون تست تعویض شود
اعلام نتیجه شود



[A.R.T]

با سلام . مشکل از یه خازن 10 میکرو 50 ولت کنار رادیات اول بود و یه خازن 4.7 50 ولت. الان روشن میشه فقط سیم نارنجی 3.3 ولت نداره که احتمالا از سیم پیچی حلقوی که سیم لاکی دورشه هست. تست میکنم خبر میدم
با تشکر



[saeedghasemi]

با سلام
میشه بگین چطوری فهمیدید این دو تا خازن خرابه.
من دوست دارم یاد بگیرم.
با تشکر



[aghajoon-2]

با سلام
با اجازه از اساتید محترم سایت
با تجربه ای که من از تعمیر پاور های گرین تا حالا داشتم تقریبا 80 درصد اونا مشکلشون از 3تا خازن 50 ولتی که در نزدیک سینک اول هستند بود و همیشه اولین کاری که میکنم اونارو عوض میکنم و اکثر وفتا وقتی که این خازن ها معیوب میشوند صدای صوتی شنیده میشه حال یا وقتی که برق رو وصل کردید یا وقتی که پاور رو استارت کردید
موفق باشید
