راهنمایی درخصوص جایگزینی دیود ورودی هارد وسترن بنفش

[mrparadox]

سلام
یدون هارد وسترن بنفش 2tb به مدل WD20PURX دارم که یدونه دیود تو برق ورودیش سوخته و جریان کشی بالایی داره

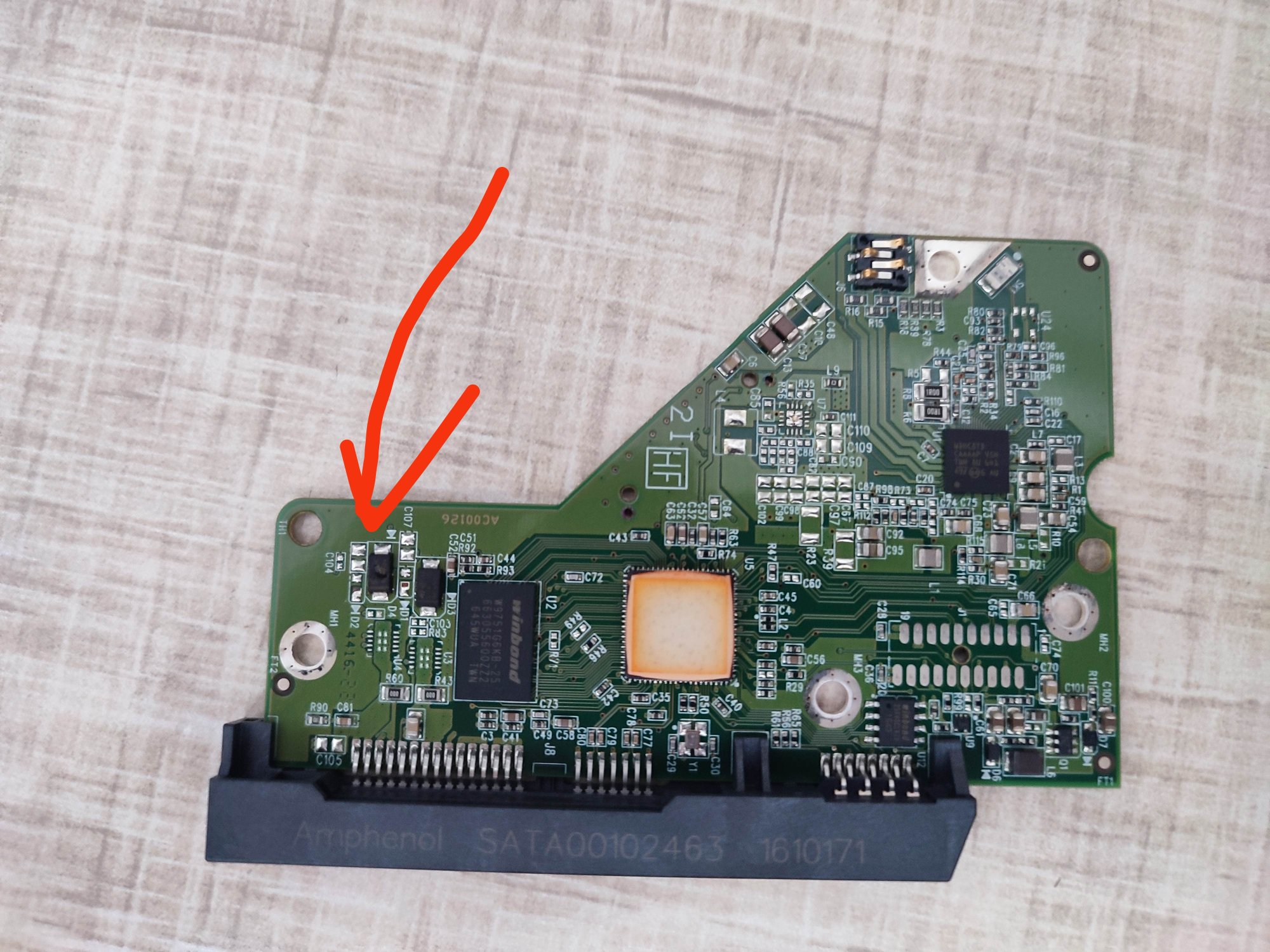

با توجه به نامشخص بودن مدل و شماره قطعه، دوستان راهنمایی میفرمایین که چه دیودی استفاده کنم؟ اینم عکس از بردش:



[MOHSEN&A]

سلام.
اگه یه دیود زمین هست باید زنر باشه برای تعیین مقدارش حذفش کن و نسبت به ولتاژ دو سرش مقدارشو تعیین کن،با توجه به این که میگی تو ورودی برقش بوده بوده برای تثبیت ولتاژ استفاده شده و ممکنه زنری با محدوده کاری 3.3 یا 5 ولت باشه.



[mrparadox]

حتما، امتحان میکنم و نتیجه را اعلام میکنم،
( دوستان دو تاپیک دیگر هم با همین عنوان و متن ایجاد شده که به خاطر عدم نمایش اعلان مناسب سایت جدید هست، درصورتی که موقع ثبت پیغام خطا مشاهده میشد، بنده فکر میکردم پست ثبت نشده، ولی ظاهرا همه ثبت شده.
ظاهرا حذفشان هم برای بنده امکان پذیر نیست . چطور میشه اپن رو به مدیریت اعلام کرد؟)



[infoshinfo]

سلام
دو تا دیود TVS جهت محافظت تو هر کدوم از مسیرهای ۵ ولت و ۱۲ ولت موازی شده.
دیود اول تو مسیر ۵ ولت با پارت نامبر SMAJ5.0A
و دومی تو مسیر ۱۲ ولت با پارت نامبر SMAJ12A است
هر دو دیود رو هم جوان الکترونیک داره.
دیتاشیت رو هم قرار میدم



[mrparadox]

بسیار

سلام
دو تا دیود TVS جهت محافظت تو هر کدوم از مسیرهای ۵ ولت و ۱۲ ولت موازی شده.
دیود اول تو مسیر ۵ ولت با پارت نامبر SMAJ5.0A
و دومی تو مسیر ۱۲ ولت با پارت نامبر SMAJ12A است
هر دو دیود رو هم جوان الکترونیک داره.
دیتاشیت رو هم قرار میدم

بسیار عالی، ممنون از شما،
من همین دو مدل رو منتها با پارت نامبر SMBJ دارم. ایا این دو تفاوتی با هم دارند و میشه جایگزینشون کرد؟



[infoshinfo]

بسیار

بسیار عالی، ممنون از شما،
من همین دو مدل رو منتها با پارت نامبر SMBJ دارم. ایا این دو تفاوتی با هم دارند و میشه جایگزینشون کرد؟

سلام
خیر تفاوتی ندارن. اتفاقا جوان SMBJ هم داره.
فقط توجه کنید حتما یکطرفه باشه نه دوطرفه
در انتهای پارت نامبر دو طرفه C یا CA ثبت شده



[mrparadox]

ممنون از شما و همکار عزیزمون. زحمت کشیدین🙏🙏
