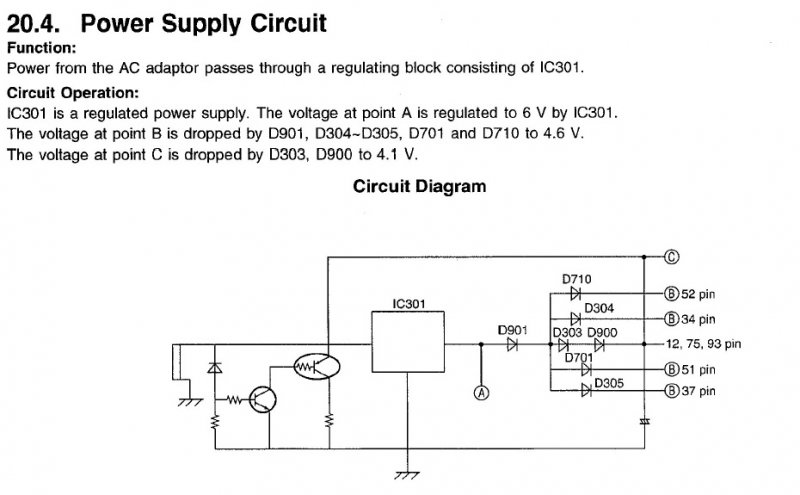

خوب باهزار بدبختی نقشه ی شماتیک 1740 رو دانلود کردم که شبیه همین مدله و ولتاژورودی آی سی اصلی رو تو نقشه VCC 5.2 و در یه جهت 5.3
هستش ولی با ولتاژگیری که از مدار کردم همه جهت 4.6 و 4.7 رو نشون میداد و یه جهت هم 4.1 که برگشتم به المان های قبل پین آی سی که متوجه شدم ولتاژ از 4

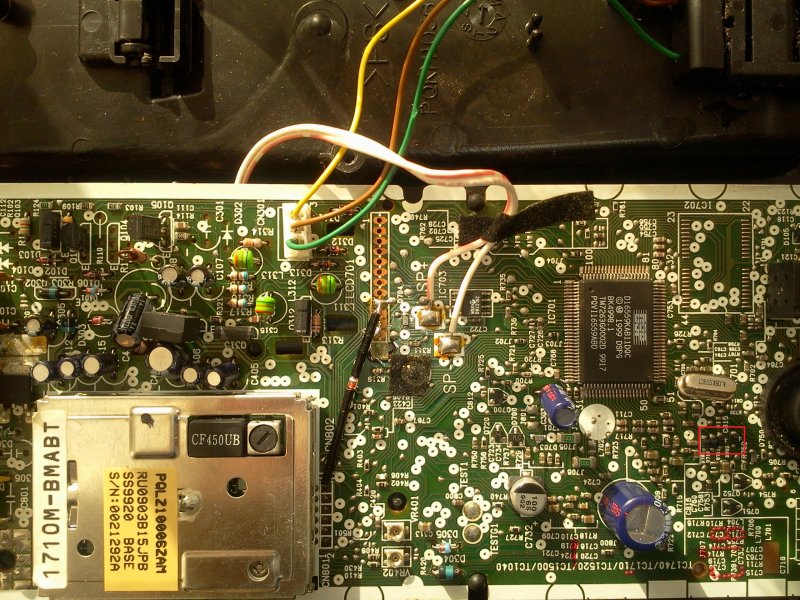

دیود SMD تامین میشه که قبل این دیود ها ولتاژ 5.3 و 5.2 وجود داره ولی بعد این دیودها ولتاژ 4.6 و 4.7 میده که با کادر قرمز مشخص کردم در تصویر دیودهاروحالا نمیدونم با تعویض این دیودها مشکل حل میشه ....
و یه صدای فش فش ار اسپیکر گوشی میاد وقتی آداپتور رو وصل میکنم ...ولتاژ دو سر سیم مثبت و منفی اسپیکر هم 2.19 هستش در
صورتی که باید 860 میلی ولت باشه با توجه به نقشه ...
ممنون میشم اساتید کمک کنن....
مشاهده فایلپیوست 69357
