مشکل: خطای ff دیباگر در مادربد ایسوس مدل M4N78

brutalfast

کاربر
2012-04-19
229
316
مشهد
منم یک سوال به سوالها اضافه کنم

آیا ff یک ضرب میاد یا بعد چندتا شمارش میاد؟

اگر یک ضرب میاد میگه یک مشکل اصلی در سیستم دارید مثل نبود بایاس مشکل در cpu و ...

اول کلیر سیماس انجام بدید بعد atx را در بیارید ببینید باز هم همین عیب را داره یا نه؟
اطراف آی سی که در آوردید ببینید قطعه ی دیگه ای اتصالی نداره یا گرم نمی کنه؟

خازنهای روی چیپ هم تست کنید که اتصالی نداشته باشد (صفر دیودی)


NPTiak

مدیر بازنشسته
مدیر بازنشسته
2013-06-28
654
2,368
مشهد
www.nptiak.ir
سلام

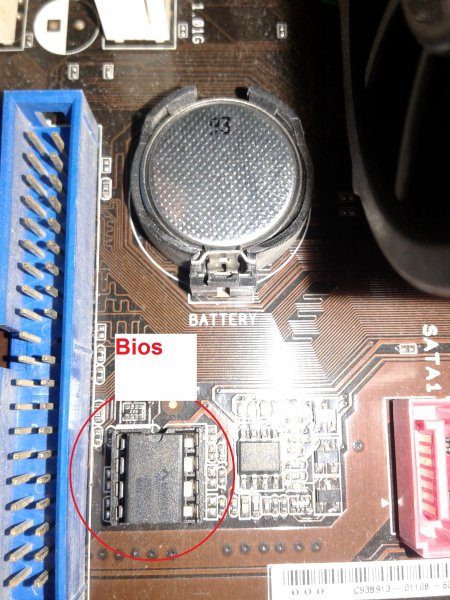

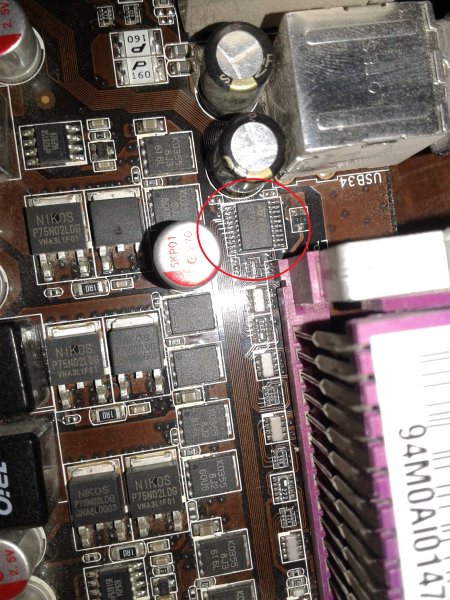

با برداشتن ای سی شبکه . وقتی روشن میکنی cpu داغ میکنه . هیت سینگ را سر جاش گذاشتم . ولی هنوز مثل قبل است . میشه آی سی بایوس ماردبرد ایسوس مدل P5QL PRO را برای امتحان گذاشت . شبیه هم است . ( آی سی 8 پایه کنار باطری ) روی شکل مشخص کردم این آی سی بایوس هست ؟ . در مورد آی سی کلاک در عکس دوم آی سی مورد نظر همان است ؟ با تشکر

مشاهده فایل‌پیوست 130004مشاهده فایل‌پیوست 130006


سلام مجدد،عذرخواهم دوست عزیز،جسارتا در تصویر ارسالی شما باطری بک آپ ظاهرا برعکس قرار داده شده


cybernova

مدیر تعمیرات سخت افزار کامپیوتر
مدیر تالار
2013-05-31
2,829
10,511
آذرشهـر
دوست خوبم
در ادامه راهنمائی های دوستان ،در مادربردهای تک چیپ ،پل جنوبی و آی سی کلاک در پل شمالی ادغام شده اند .با توجه به خال زدن آی سی کلاک ( ایراد محتمل صاعقه یا ورود برق از طریق کابل شبکه ) خازن های SMD اطراف و روی پل رو با تست بوق ،تست کرده و ولتاژ قسمتهای مختلف رو هم اعلام بفرمائید .
موفق باشید .


arstan

VIP+ افتخاری
کاربر +vip پلاس
vip افتخاری
کاربر
2009-08-07
980
2,681
سلام
علت برعکس گذاشتن برای کلیر بود .
در حالت عادی اتصال پایه 2 و 3 برای کلیر انجام دادم . تاثیری نکرد . بعد با برعکس گذاشتن باتری اتصال بین دوپایه باطری که باز همون کلیر انجام میده . گذاشتم . ودر این موقع عکس رو گرفتم . بازم تاثیری نکرد . با تشکر

  • Like
واکنش‌ها[ی پسندها]: NPTiak

arstan

VIP+ افتخاری
کاربر +vip پلاس
vip افتخاری
کاربر
2009-08-07
980
2,681
منم یک سوال به سوالها اضافه کنم

آیا ff یک ضرب میاد یا بعد چندتا شمارش میاد؟

اگر یک ضرب میاد میگه یک مشکل اصلی در سیستم دارید مثل نبود بایاس مشکل در cpu و ...

اول کلیر سیماس انجام بدید بعد atx را در بیارید ببینید باز هم همین عیب را داره یا نه؟
اطراف آی سی که در آوردید ببینید قطعه ی دیگه ای اتصالی نداره یا گرم نمی کنه؟

خازنهای روی چیپ هم تست کنید که اتصالی نداشته باشد (صفر دیودی)

سلام
پیغام ff وقتی به برق وصل است و هنوز روشن نکرده میاد .
منظور از atx همون سیم پاور 4 پایه است ؟


brutalfast

کاربر
2012-04-19
229
316
مشهد
بله همون سوکت 4 پایه است

یعنی دستگاه اتوسویچ است؟ اگر اتو سوئیچ هست ببیندی کلید پاور را نگه میدارید خاموش میشه یا ریست میشه دستگاه

همونطور که دوستمون هم اعلام کردن احتمال خیلی زیاد (عکس با کیفیت گیر نیاوردم) آی سی کلاکتون داخل چیپ مجمتع شده ببینید خازن های روی چیپ صفر دیودی هستند یا نه

عکس با کیفیت گیر آوردم شماره اون آی سی رو که ترکیده بود را بی زحمت اعلام کن

آخرین ویرایش:
  • Like
واکنش‌ها[ی پسندها]: NPTiak

arstan

VIP+ افتخاری
کاربر +vip پلاس
vip افتخاری
کاربر
2009-08-07
980
2,681
دوست خوبم
در ادامه راهنمائی های دوستان ،در مادربردهای تک چیپ ،پل جنوبی و آی سی کلاک در پل شمالی ادغام شده اند .با توجه به خال زدن آی سی کلاک ( ایراد محتمل صاعقه یا ورود برق از طریق کابل شبکه ) خازن های SMD اطراف و روی پل رو با تست بوق ،تست کرده و ولتاژ قسمتهای مختلف رو هم اعلام بفرمائید .
موفق باشید .

سلام
متوجه نشدم . اون آی سی که درآوردم شبکه است یا کلاک ؟ یا اینکه شبکه و کلاک در یک آی سی ادغام شدند ؟
راستش در مورد ولتاژ گیری کدوم قطعه را ولتاژ گیری کنم ؟ لطفا از روی شکل نشان دهید ؟ با تشکر
