سلام
برای تست ULN2003،پایه های ۱ تا ۷ تریگر هستند،اگه زمین شود(صفر) خروجی متناظر آن وصل و رله ای راه اندازی میشه،میشه پایه ۸ را به هرکدام پایه ۱تا۷ بزنید،تا خروجی مشاهده بشه.
سلام
فارغ از اینکه پایه‌های ۱ تا هفت در حالت عادی از سمت 84E9x16 پول‌دان داخلی هستند؛ و در واقع برای داشتن خروجی روی پایه‌های ۱۰ تا ۱۶، باید 2.6V+ به هر کدوم از پایه‌های ۱ تا ۷ اعمال بشه که اجرای دستی اون کاملا غیر منطقی و غیر اصولی هست و باعث آسیب به 84E9x16 میشه. به نظرم انجآم این کار درحال حاضر فایده‌ای هم نداره.
اول اینکه به توصیه دوستان جناب امین تا بحال دو مرتبه آیسی ULN2003 رو تعویض کردند.
و دوم، فرمان پایه ۱ آیسی ULN2003 از سمت آیسی 84E9x16 صادر و ULN2003 هم به درستی اجرا میکنه.
سوم، در حال حاضر با تست‌هایی که جناب امین انجام دادند؛ مشخص شده فرمان راه‌اندازی دور موتور فن، گردش پره‌های جهت باد و ؟ (رله آخر که احتمالا کمپرسور هست) از سمت آیسی 84E9x16 صادر نمیشه و ربطی به ULN2003 نداره.
☆ از اونجایی که بخشی از فرمانها، از سوی 84E9x16 صادر میشه و حتی فرمانها به آیسی دوم ULN2003 بصورت کامل توسط 84E9x16 صادر میشه؛ احتمال آسیب دیدن 84E9x16 ضعیف به نظر میرسه (هرچند رد هم نمیشه) ولی ذهن بیشتر به سمتی میره که آماده نشدن پیش‌نیازها باعث میشه 84E9x16 فرمان لازم در این بخش رو صادر نکنه.

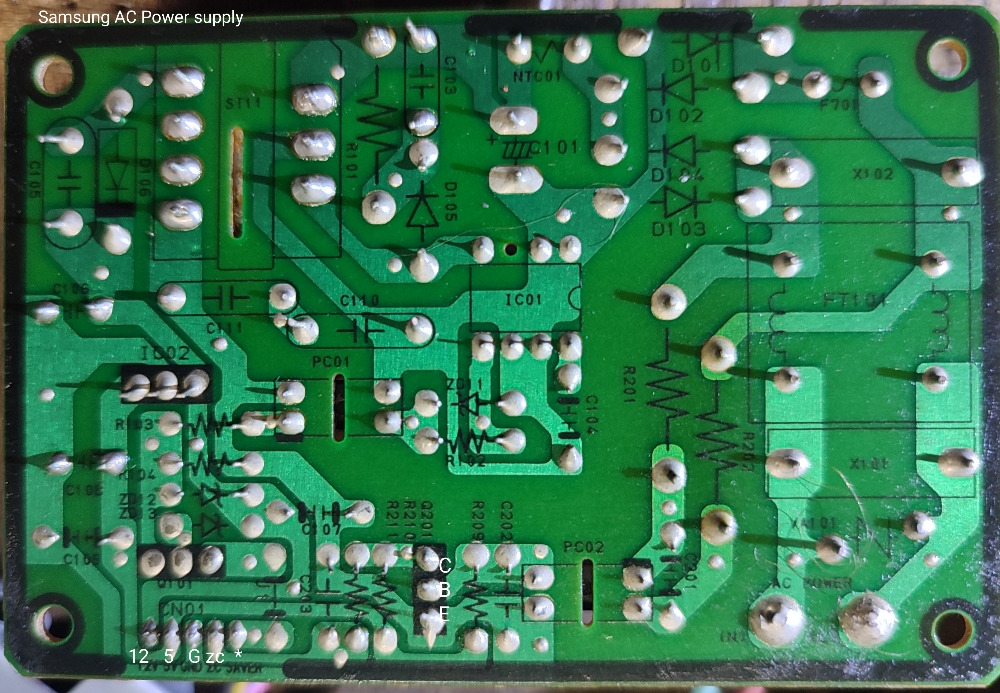

مثلا همین خط zc که جناب yaser1988 هم بهش اشاره کردن به نظر ضعیف میاد. در واقع ۲۲۰ ولت AC بعد از گذشتن از ۲ مقاومت سری ۴۷ کیلو و تبدیل به ۱۱۰ ولت، وارد اپتوکوپلر PC02 شده و در بخش سرد برد، موج تولید شده که باید حدود 0.78 ولت باشه؛ پس از تقویت توسط ترانزیستور C945 می‌بایست حدود ۲.۶۷ ولت بشه و نهایتا این موج مستقیم وارد 84E9x16 میشه.
طبق گزارش جناب امین در حال حاضر zc دارای 0.78V هست و این یعنی ضعف. هرچند با وجود دسترس نبودن دیتاشیت آیسی 84E9x16 مشخص نیست کارکرد این موج چیه. اما این احتمال وجود داره عدم صدور فرمان از سوی 84E9x16 همین عملکرد ناقص باشه.
