با سلام

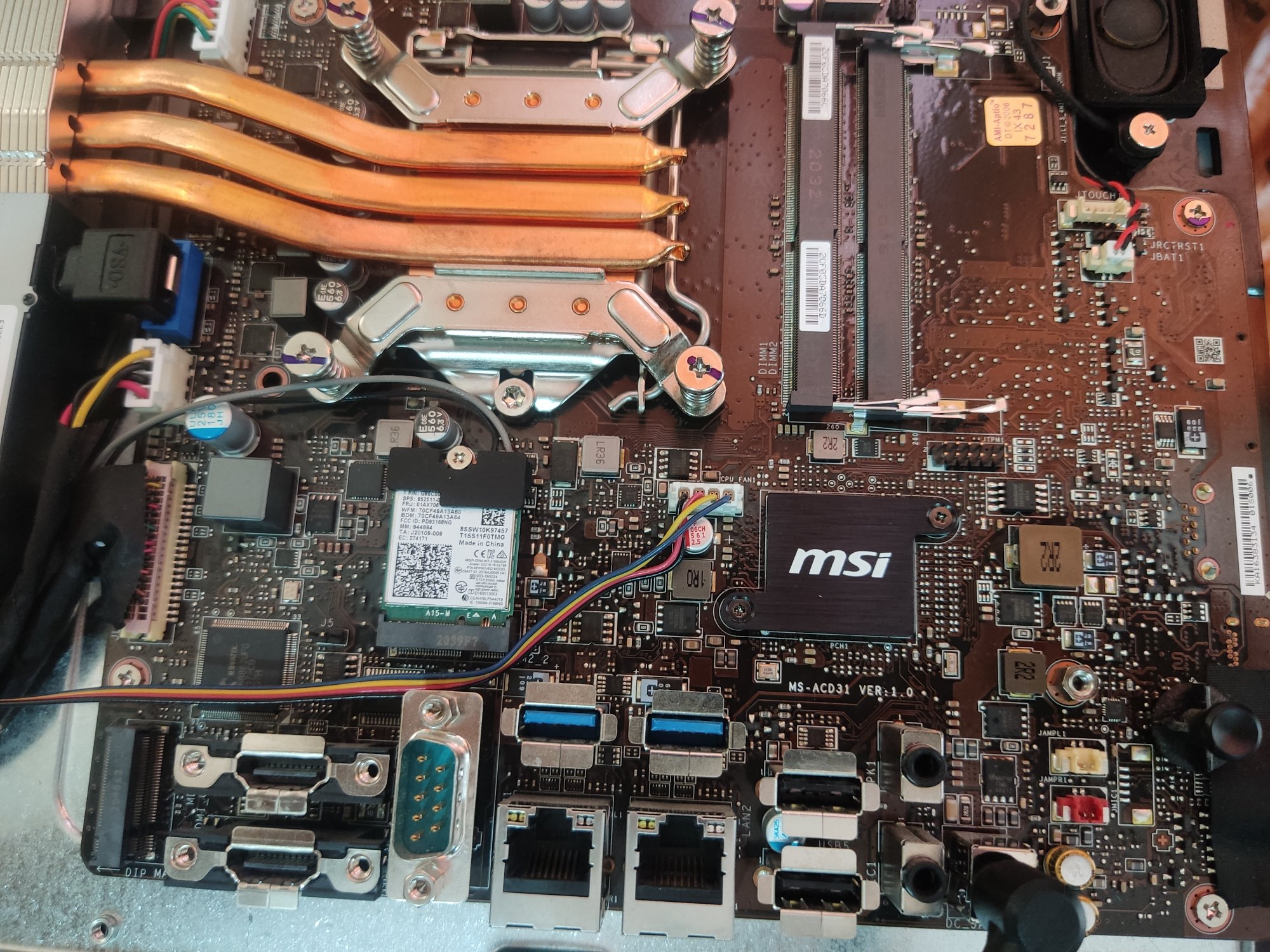

یه دستگاه ال این وان msiبا این مدل اومده دستگاه کاملا خاموش هست
و روی ای سی eepromولتاژی نیست
آیا اساتید همچین مشکلی داشتن ؟؟ کجارو چک کنم توی مسیر؟
سلام
مهندس چند تا سلف داریم تو مدار.سلف تغذیه سی پی یو -گرافیک -رم و دو تا سلف که ولت ورودی 19 ولت رو تبدیل به 3.3 و5 ولت میکنه مدار اطرافش.برای وجود شماتیک عکس از مدل مینبرد بدین .عکس واضح تر از برد بدین من چیزی ندارم برای بررسی

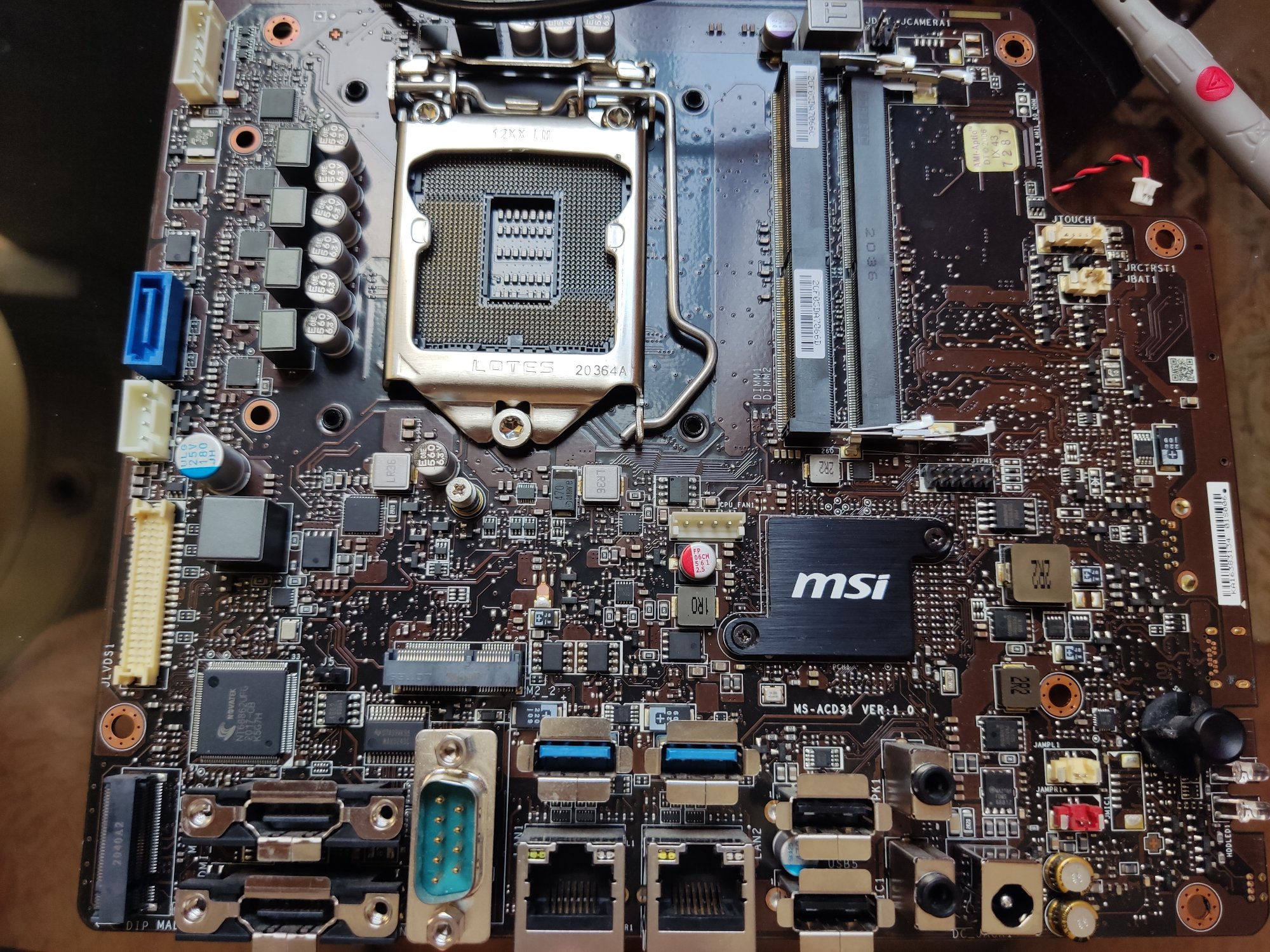

احتمال زیاد دو سلف بالای سوکت سفید و قرمز باید دو سلف مربوطه باشن.در حالت استندبای برای راه اندازی باید این دو ولت برقرار باشند.اهمشون رو بازمین چک کنید .چک کنید 19 ولت از پشت سوکت و بعد از ماسفت های اولیه داره خارج میشه
احتمال زیاد دو سلف بالای سوکت سفید و قرمز باید دو سلف مربوطه باشن.در حالت استندبای برای راه اندازی باید این دو ولت برقرار باشند.اهمشون رو بازمین چک کنید .چک کنید 19 ولت از پشت سوکت و بعد از ماسفت های اولیه داره خارج میشه
ممنونم لطف کردین عصر چک میکنم بهتون اعلام میکنم مهندس جان عکس هم میزارم براتون
فقط این لینک رو میتونید نگا بندازی مهندس درمورد ولتاژ های همین مین صحبت کردن
احتمال زیاد دو سلف بالای سوکت سفید و قرمز باید دو سلف مربوطه باشن.در حالت استندبای برای راه اندازی باید این دو ولت برقرار باشند.اهمشون رو بازمین چک کنید .چک کنید 19 ولت از پشت سوکت و بعد از ماسفت های اولیه داره خارج میشه

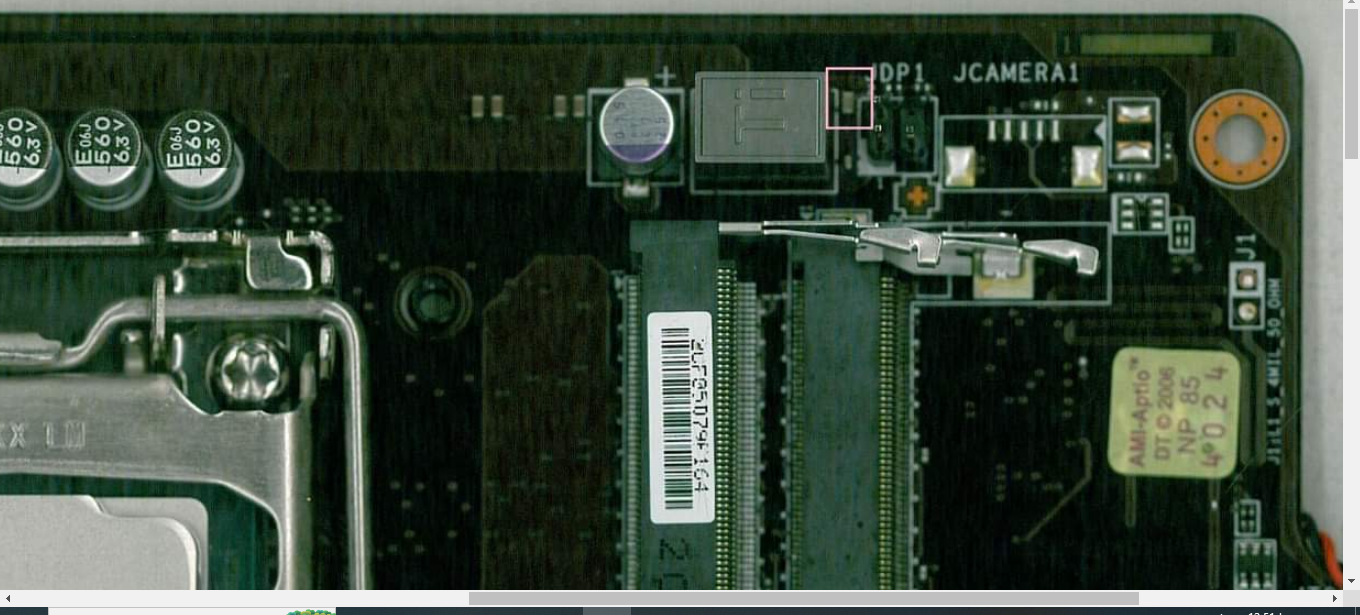

مهندس ولتاژ۳.۳ و ۵ اصلا به هیچ‌وجه نبود روی سلف ها . همچنین اون خازنی که بالا عکسشو دادین گفتین شورت باشه چک کردم شورت نیس و روش۱۹ ولت هست. ولی اهم دوتا سلف های پایین نسبت به زمین یکیشون یک کیلو اهم هست و یکی دیگه ۴۰۰ اهم
