مشکل: تعمیر DVR داهوا سوختن رگولاتورها

[chonglong]

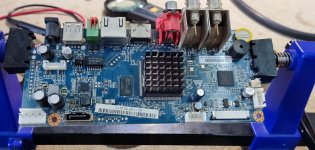

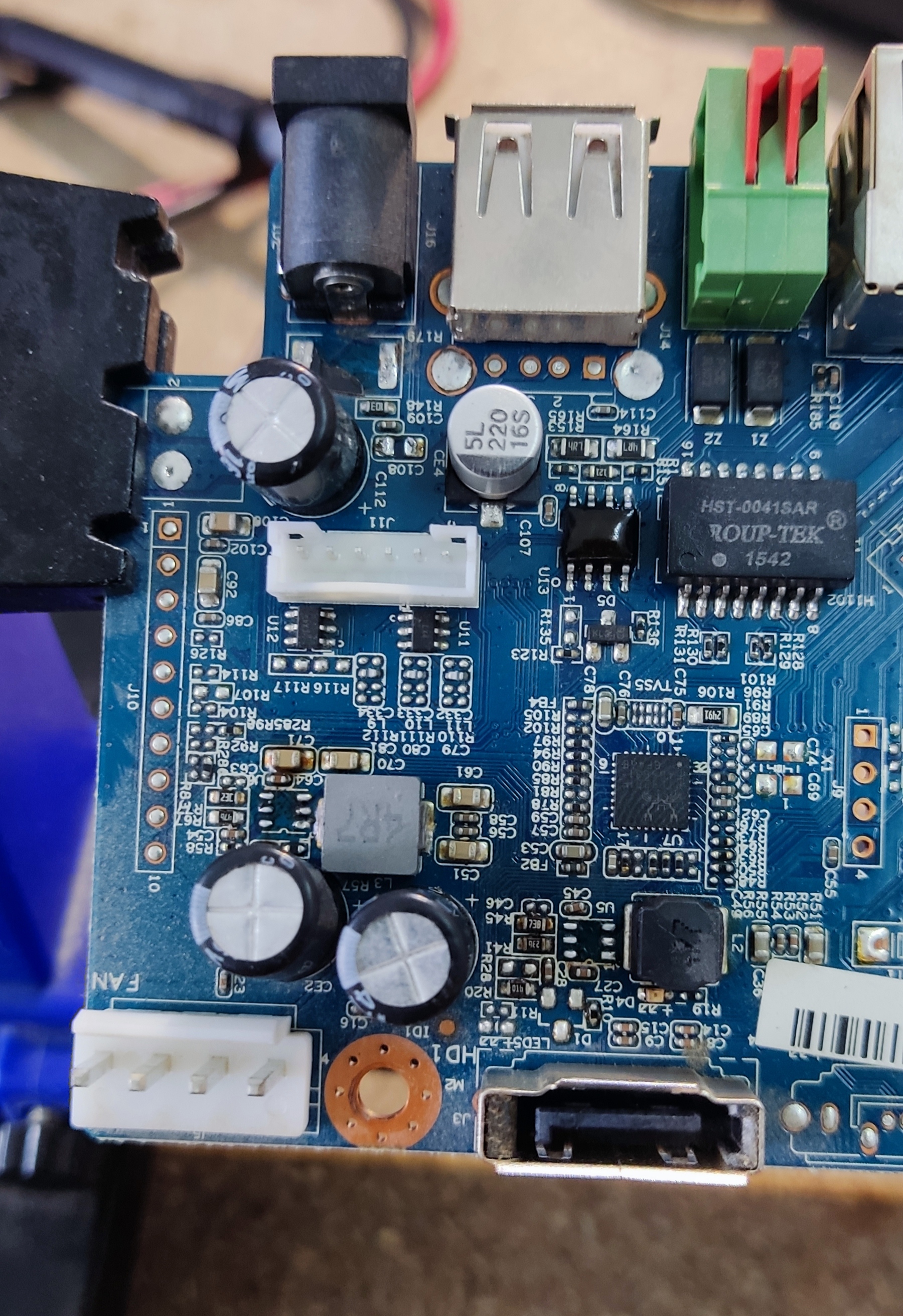

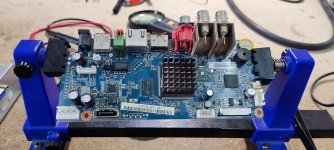

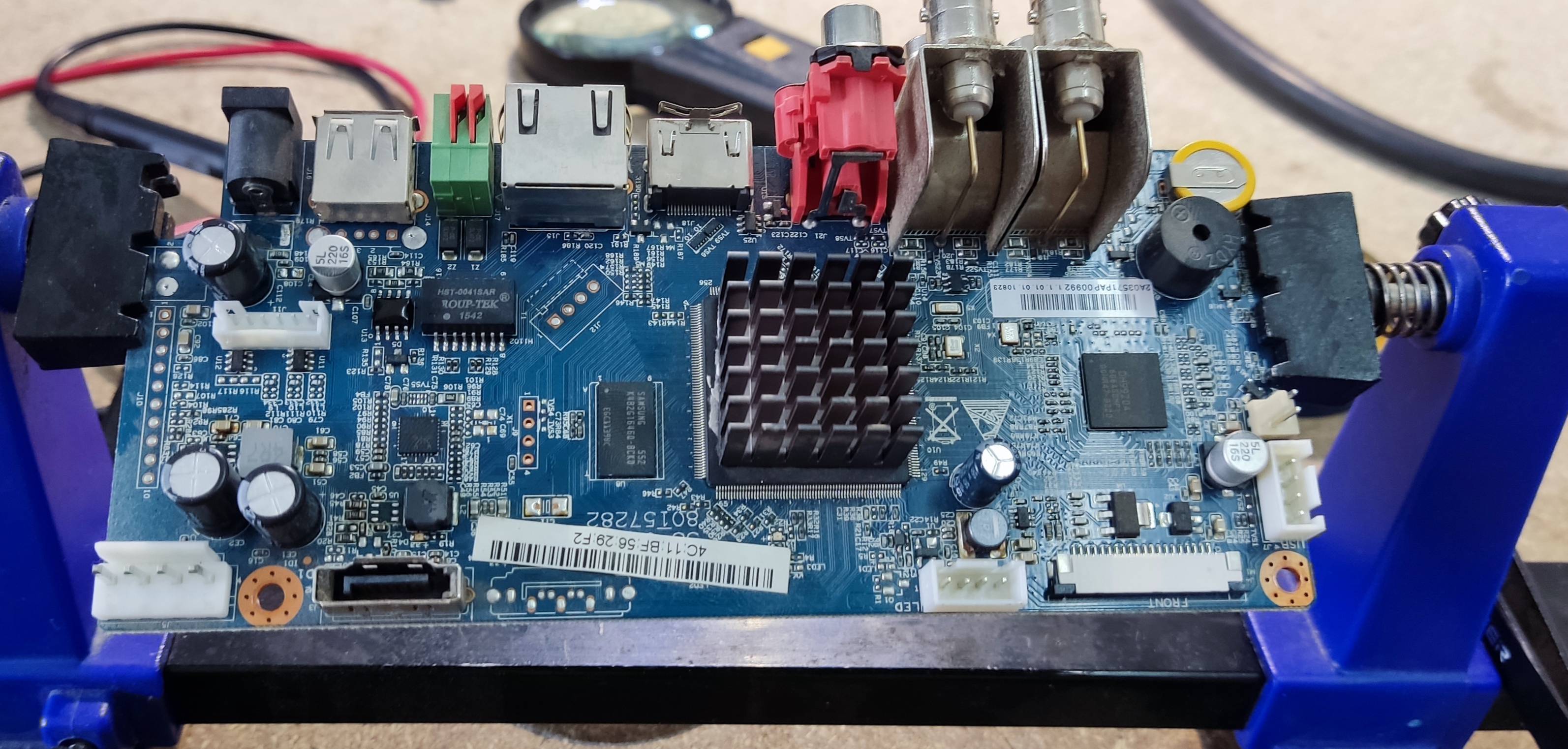

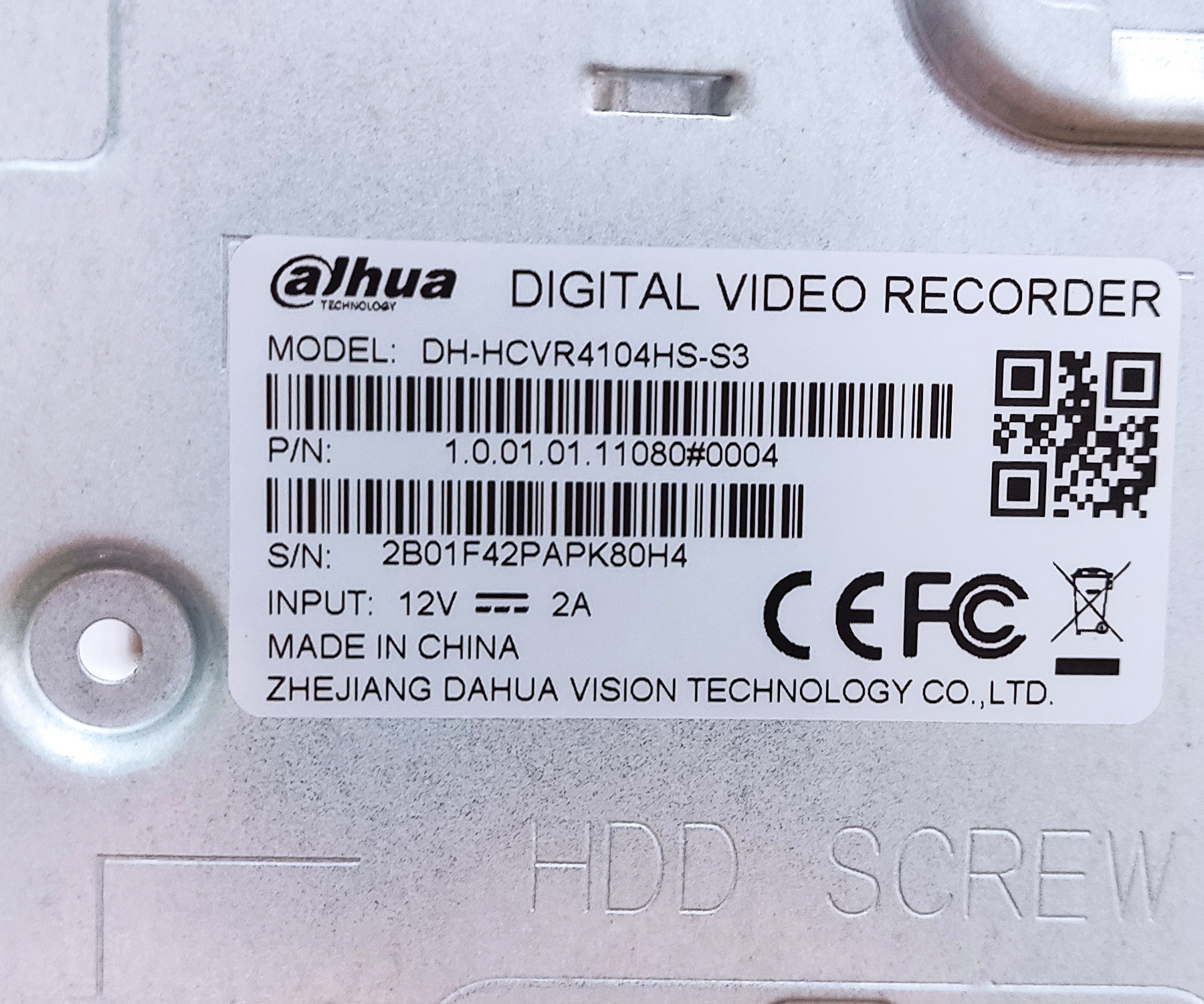

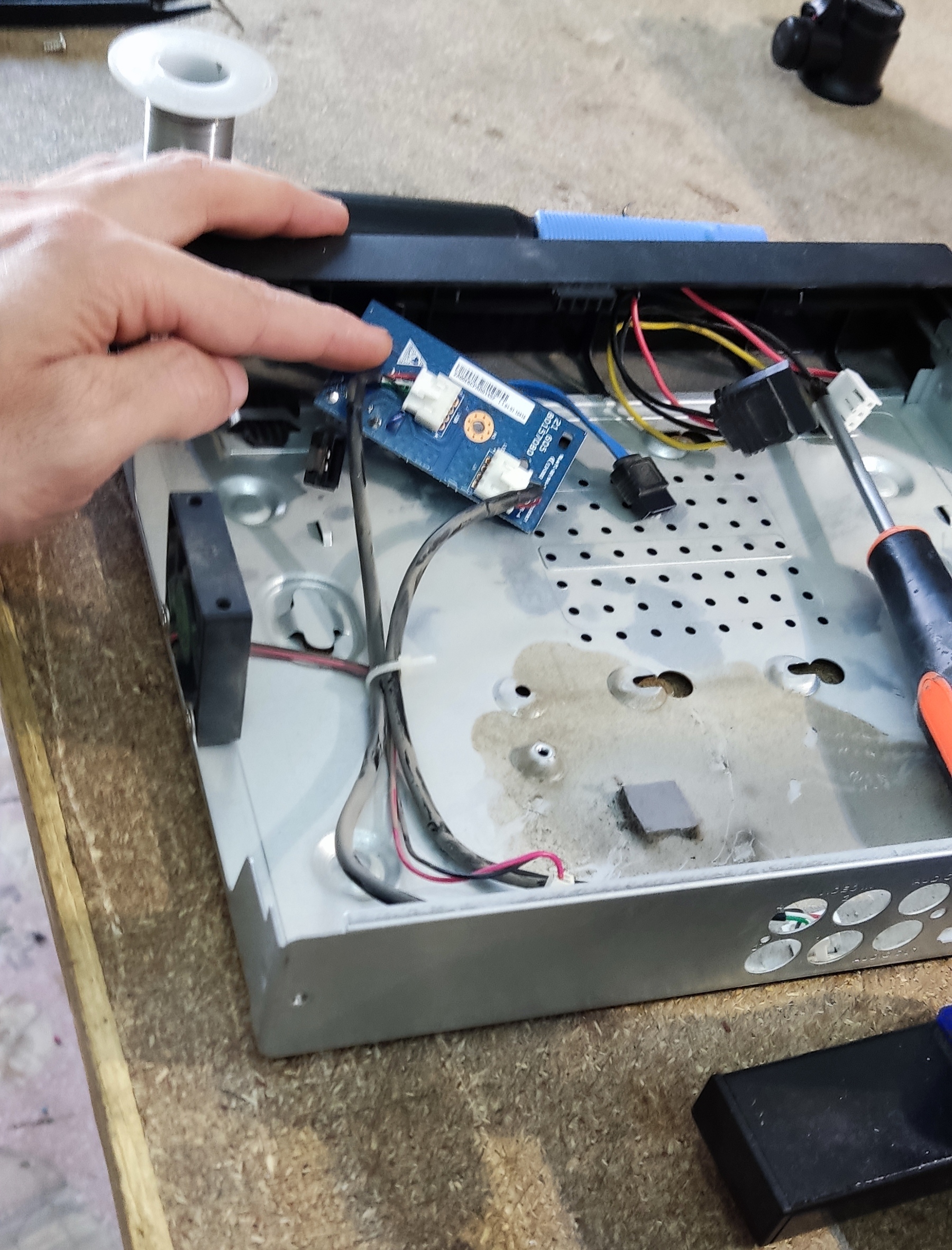

سلام... دستگاه DVR داهوا مدل DH-HCVR4104HS-S3 بعلت اتصال ناصحیح به منبع تغذیه باتری دچار سوختگی شده و طبق عیب یابی دو تا از رگولاتورهاش سوختن... از این رگولاتورهای 6 پایه... یکیشون رو بررسی کردم به سمت آیسی فلش میره و 3.3 ولت هستش.. اما اون یکی دقیق نمیدونم چند ولته فقط بررسی کردم خروجیش به سمت پنل جلو میره... احتمالا یا 3.3 هس یا 5 ولت.. ممنون میشم راهنمایی کنید که دقیق چند ولته؟!
ضمنا روی هر دو تا رگولاتور یه شماره زده هر دو زده 320



[chonglong]

ضمنا رگلاتورها 6 پایه هستن به کد 320 که پایه شماره 1 اونا زمین هستش و 2 خروجی ... خواستم از رگولاتورهای 5 پایه روی بردهای اوراقی گیرنده های دیجیتال جایگزین کنم که با اونا فرق میکنه و تو اونا پایه شماره 2 زمین هستش و 3 خروجی... نمیدانم رگولاتور این مدل رو از کجا تهیه کنم؟!



[poya22]

از adjg میتوان استفاده کرد



[جمشيدا]

ضمنا رگلاتورها 6 پایه هستن به کد 320 که پایه شماره 1 اونا زمین هستش و 2 خروجی ... خواستم از رگولاتورهای 5 پایه روی بردهای اوراقی گیرنده های دیجیتال جایگزین کنم که با اونا فرق میکنه و تو اونا پایه شماره 2 زمین هستش و 3 خروجی... نمیدانم رگولاتور این مدل رو از کجا تهیه کنم؟!

سلام
کد ۳۲۰ اس ام دی ۶ پین باید از دو ماسفت هم نوع N و هم نو P در غالب sot-23-6 باید باشد که در یک پکیج قرار دارد



[mehdi kardouni]

با سلام

با چنین مواردی از جمله متصل کردن آداپتور 19 ولت لپتاپ به dvr زیاد برخورد داشته ام.

به نظر بنده ابتدا ولتاژ های مورد نیاز بورد را از منابع تغذیه خارجی تامین نمایید ، اگر دستگاه بوت شد و همه قسمتها سالم بود پس از آن برای جایگزینی رگولیتور ها اقدام فرمایید



[chonglong]

سلام
کد ۳۲۰ اس ام دی ۶ پین باید از دو ماسفت هم نوع N و هم نو P در غالب sot-23-6 باید باشد که در یک پکیج قرار دارد

به نظر باید مبدل dc to dc باشه... چون ساختار و اتصالات و وجود سلف بزرگ که به سمت پایه 8 آیسی فلش میره انگار مبدل 3.3 ولت هست



[chonglong]

سلام
کد ۳۲۰ اس ام دی ۶ پین باید از دو ماسفت هم نوع N و هم نو P در غالب sot-23-6 باید باشد که در یک پکیج قرار دارد

به نظر باید مبدل dc to dc باشه... چون ساختار و اتصالات و وجود سلف بزرگ که به سمت پایه 8 آیسی فلش میره انگار مبدل 3.3 ولت هست



[chonglong]

با سلام

با چنین مواردی از جمله متصل کردن آداپتور 19 ولت لپتاپ به dvr زیاد برخورد داشته ام.

به نظر بنده ابتدا ولتاژ های مورد نیاز بورد را از منابع تغذیه خارجی تامین نمایید ، اگر دستگاه بوت شد و همه قسمتها سالم بود پس از آن برای جایگزینی رگولیتور ها اقدام فرمایید

والا یه تست کلی از برد انجام دادم انگار سالمه و مثلا cpu و.. اهم پایین یا اتصال کوتاه نشون نمیدن... به نظر تا حد زیادی احتمالا برد سالمه.... فقط من نمیدونم این رگولاتورها رو از کجا تهیه کنم



[poya22]

سلام
کد ۳۲۰ اس ام دی ۶ پین باید از دو ماسفت هم نوع N و هم نو P در غالب sot-23-6 باید باشد که در یک پکیج قرار دارد

شما خیلی ساده کردید

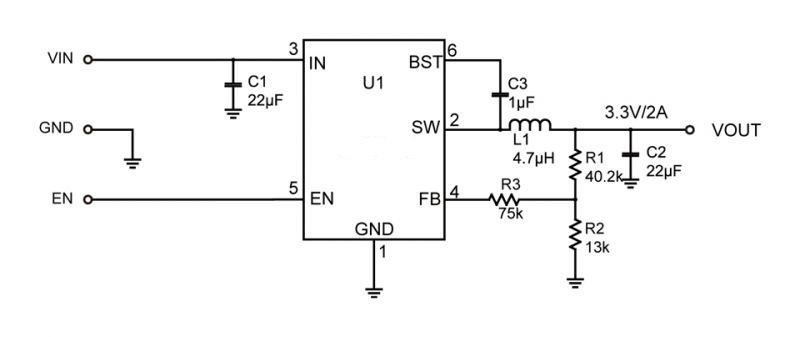

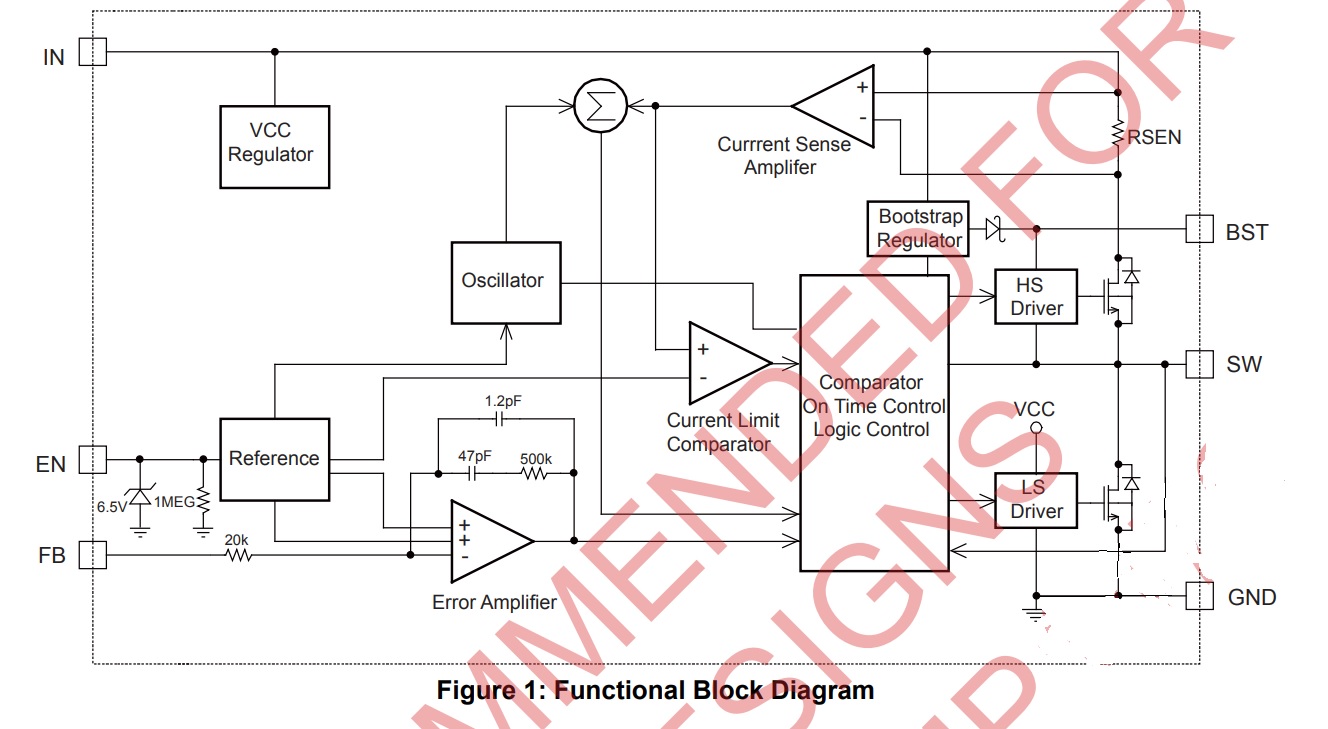

این بلوک ذیاگرامش هست

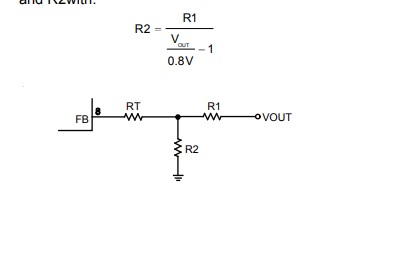

و فورمول ولتاژ خروجی



[جمشيدا]

شما خیلی ساده کردید

این بلوک ذیاگرامش هست

*********

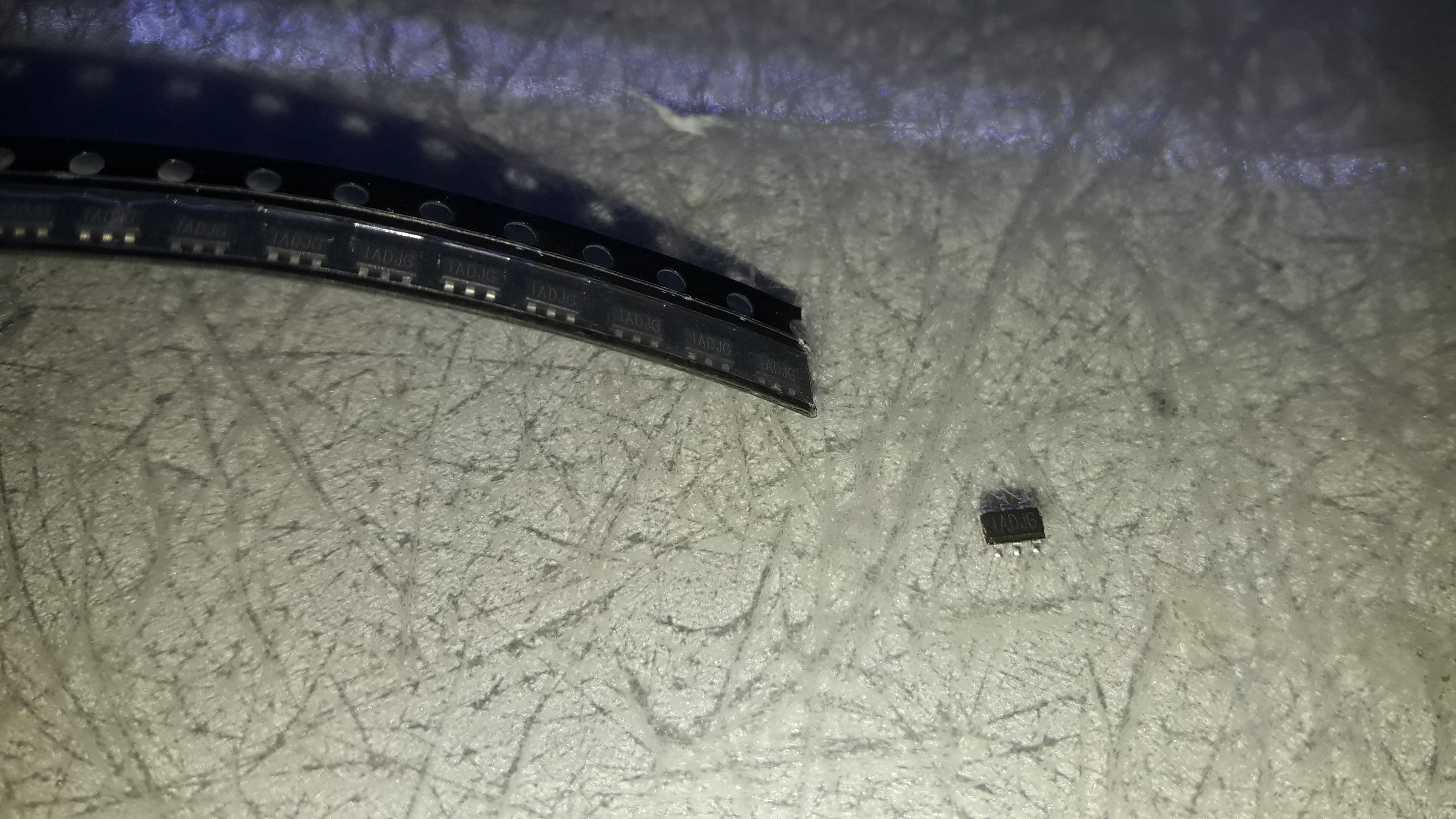

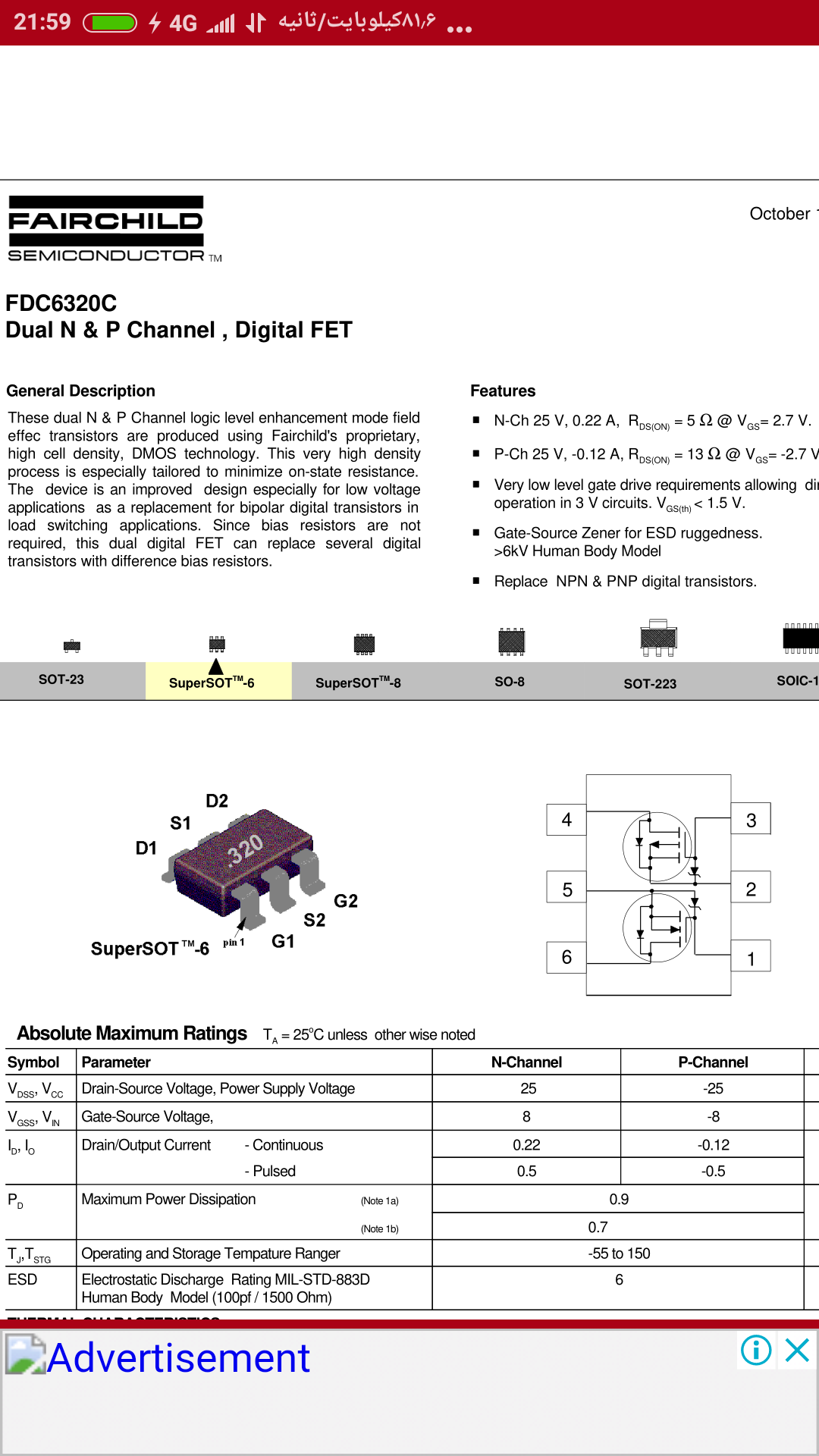

این هم کد اس ام دی و داخل آن.
