همه چیز درباره مدار تنظیم کننده ولتاژ مادربرد
دسته: مادربرد 04 آبان 1387 نوشته شده توسط تیم شهر سخت افزار
اگر می خواهید در مورد کیفیت و خصوصیات مادربرد بیشتر بدانید بهتر است بر روی مدار تنظیم کننده ولتاژ متمرکز شده و در مورد آن بیشتر مطالعه کنید. وظیفه این مدار دریافت ولتاژ فراهم شده توسط منبع تغذیه ( +12 ولت) و تبدیل آن به ولتاژ مورد نیاز برای پردازنده ، حافظه ها و چیپست و دیگر مدارات بکار رفته بر روی مادربرد است. در این مطلب قصد داریم به عمق مدار تنظیم کننده ولتاژ در مادربرد بپردازیم تا شما را با نحوه طراحی مدار , چگونگی کارکرد، طرح های معمول و نحوه شناسایی کیفیت قطعات آشنا کنیم.
تهیه شده در تیم شهر سخت افزار
مقدمه:
بر اساس دلایل متعدد , کیفیت مدار تنظیم کننده ولتاژ، یکی از بهترین راه هایی که می توان از طریق آن به کیفیت کلی مادربرد و نیز طول عمر آن پی برد. یک تنظیم کننده ولتاژ خوب که در خروجی ولتاژ خود نویز و نوسانات ولتاژی نخواهد داشت و بهمین دلیل با فراهم سازی ولتاژی ثابت و پایدار کارکرد صحیح پردازنده وسایر قطعات را سبب می شود.
از جهت دیگر یک تنظیم کننده ولتاژ نامناسب همراه با نوسان و نویز بر روی ولتاژ خروجی , موجب عملکرد ناپایدار سیستم و نیز اتفاقاتی چون توقف های ناگهانی (Crash ) ، ریست شدن (Resetting ) و نمایش صفحه ناخوشایند مرگ (Blue Death Screen ) در ویندوز می شود.
اگر در مدار تنظیک کننده ولتاژ از خازن های الکترولیتی با کیفیت پایین استفاده شود , در مدت زمان کوتاهی خراب و در بعضی موارد باد کرده و یا منفجر می شوند. در اکثر مواقع که یک مادربرد از کار افتاده و معیوب می شود دلیل اصلی به عملکرد نادرست مدار های ولتاژ آن برمیگردد. در نتیجه با داشتن یک مدار تنظیم کننده ولتاژ با کیفیت می توانید مطمئن باشید که برای سال ها یک سیستم پایدار خواهید داشت.
تشخیص این مدار بسیار آسان است زیرا تنها مداری است که در مادربرد از چوک (نوعی سیم پیچ) استفاده میکند. به دنبال چوک ها بر روی مادربرد بگردید تا مدار تنظیم کننده ولتاژ را بیابید.معمولا این مدار در اطراف سوکت پردازنده است اما چوک های دیگری نیز پیدا خواهید کرد که در سطح مادربرد پخش شده اند، معمولا اطراف اسلات های RAM و اطراف چیپ پل جنوبی ( South Bridge ) که ولتاژ مناسب برای این قطعات را فراهم میکنند.

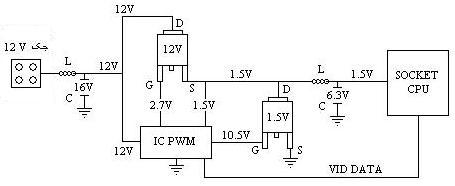

( مدار تنظیم کننده ولتاژ )
قبل از توضیح دقیق عملکرد این مدار , اجازه بدهید تا شما را با قطعات اصلی بکار رفته بر روی مدار تنظیم کننده ولتاژ آشنا کنیم.
آشنایی با قطعات اصلی :

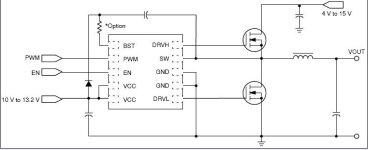

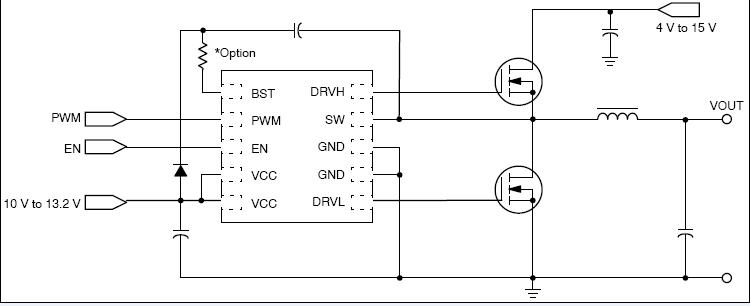

اجزاء اصلی یک مدار تنظیم کننده ولتاژ عبارتند از : چوک ( که می تواند از دو جنس ساخته شود ، آهن یا فریت ) ، ترانزیستور و خازن های الکترولیتی ( مادربرد های با کیفیت از خازن های جامد آلومینیومی بهره می برند ، که کارآیی و کیفیت مناسب تری دارند ) . ترازیستورهایی که در مدار تنظیم کننده ولتاژ استفاده می شوند ، تحت فناوری خاصی با نام MOSFET (ترانزيستور اثر ميدان ) ساخته می شوند و معمولا برای سادگی MOSFET نامیده می شوند. بعضی از مادربردها همراه با هیت سینک Passive بر روی این ترانزیستورها و به منظور خنک سازی آنها تولید می شوند ، که این ویژگی بسیار مناسبی در یک مادربرد است . اجزاء مهم دیگری نیز در این مدار وجود دارد ، مخصوصا مدارهای مجتمع ( IC ) . همواره مدار IC ای پیدا خواهید کرد که PWM controller نامیده می شود و در برخی محصولات و در طرح های برتر IC کوچکی با نام MOSFER Driver ( راه انداز MOSFET – در ادامه مطلب آن را MOSFET Driver نام می بریم ) نیز خواهید یافت. در ادامه توضیح خواهیم داد که هر کدام از این IC ها چه وظیفه ای را بر عهده خواهند داشت.
( نگاه دقیق بر مدار تنظیم کننده ولتاژ اصلی )
( مادربردی همراه با خنک کننده Passive بر روی ترانزیستور های مدار تنظیم کننده ولتاژ )
حال بهتر است کمی بیشتر در مورد قطعات بکار رفته در مدار صحبت کنیم.
چنانکه اشاره شد ، می توان دو گونه چوک در تنظیم کننده های ولتاژ پیدا کرد : چوک از جنس آهن و یا فریت . چوک ها فریت ، ویژگی های بهتری دارند : اتلاف توان کمتردر مقایسه با چوک های آهنی ( 25% کمتر ، بر اساس اطلاعات منتشر شده از سوی گیگابایت ) ، تداخل مغناطسی کمتر ، و مقاومت بیشتر در برابر زنگ زدگی .
تشخیص این چوک ها ساده است : چوک های آهنی معمولا روباز هستند و می توانید درون آن سیمی ضخیم از جنس مس را ببینید ، درحالی که چوک های فریت سربسته هستند و معمولا علامتی که با “R
