مشکل: تبدیل برق گاز برقی 110 به 220

[farah676]

سلام مهندس farah676 برای هر مصرف کننده که با برق 110 ولت کار میکنه میشود از مدار دیمر ساده با ترایاک 40 امپری استفاده نمود؟
با توجه به وات المنتهای ایشون تریاک با امپر پایین ترنمیشود استفاده نمود یا اینکه موضوع خاصی را درنظر داشتید که از سواد ما خارج است؟

با عرض سلام
عزیزم ، منظور من هم ساخت یک دیمر با ثبات خوب میباشد
خروجی را بر روی 100 ولت تنظیم نمائید و یک عدد وریستور 140 ولتی به خروجی وصل کنید
تریاک هایی با توان پایین تر نیز میتوان استفاده نمود ولی اگر توان تریاک را بالاتر محاسبه کرد ، دوام بسیار خوبی دارد و نیز حرارت کمتری ایجاد میشود
توان اجاق برقی دوستمان 1500 وات میباشد که با محاسبه 13 آمپر ، جریان میکشد با توجه به 110 ولت بودن دستگاه و اگر 220 ولت بود حدود 7 آمپر ، اگر تریاک را 40 آمپر محاسبه شود ، بعلت اینکه از حداکثر توان تریاک استفاده نمیشود ، حرارت بسیار کمی ایجاد خواهد شد



[رحمت رجایی]

مهندس سپاس از لطفتان حالا چند سوال پیش میاید
1/برای کنترل موتورهای دی سی مثلا تریدمیل 180 ولت آیا میشود خروجی مدار دیمر را با استفاده از دیود پل دی سی کنیم و به موتور وصل کنیم و دورش را با پتانسیومتر خود دیمر کم و زیاد کنیم؟

2/آیا مدار دیمر با ثبات خوب همون مدار معروف زیر است فقط یک وریستور اضافه میشود و ترایاک 40 امپری جایگرین میشود یا چیزهای دیگری مد نظر دارید که باید اضافه شود؟
http://vip.eca.ir/sharing/uploads/13633334731.gif

3/فرق دیمر با تریستور بدون اینکه از ترایاک استفاده کنیم در چیه؟

ممنون



[reza_476]

باسلام

تریستور همانند ترایاک است ولی تریستور نوعی کلید دی سی است ولی ترایاک کلیدی است که در مدارات ای سی بکار میرود



[farah676]

مهندس سپاس از لطفتان حالا چند سوال پیش میاید
1/برای کنترل موتورهای دی سی مثلا تریدمیل 180 ولت آیا میشود خروجی مدار دیمر را با استفاده از دیود پل دی سی کنیم و به موتور وصل کنیم و دورش را با پتانسیومتر خود دیمر کم و زیاد کنیم؟

2/آیا مدار دیمر با ثبات خوب همون مدار معروف زیر است فقط یک وریستور اضافه میشود و ترایاک 40 امپری جایگرین میشود یا چیزهای دیگری مد نظر دارید که باید اضافه شود؟
http://vip.eca.ir/sharing/uploads/13633334731.gif

3/فرق دیمر با تریستور بدون اینکه از ترایاک استفاده کنیم در چیه؟

ممنون

با عرض سلام
در مدار های کنترل موتور های DC باید قواعد خاصی را رعایت فرمائید که مدار در مقابل با تغییرات آمپر ، خروجی ثابت بماند و و در اینگونه مدارات از فت یا ترانزیستور پرقدرت استفاده میشود
دیمر از خاصیتی که دیاک دارد استفاده شده ، کابرد دارد و و نقطه عبور جریان 60 ولت میباشد و دارای ثبات خوبی در مدار های DC ندارد
تریستور در عبور جریان بصورت نیم موج و تریاک بصورت تمام موج عمل میکند و در مدار مورد نظرتان ( موتور DC ) کاربرد ندارد



[علی تحیری 1]

سلام

یک عدد گاز برقی رو میزی 2 شعله از کانادا برام فرستادن چون ساختمون شرکت مشکل با شهرداری داره از ابتدا مشکل گاز داشته مجبورم از برقی استفاده کنم
شعله کوچک 600 وات و بزرگ 900 وات برق مصرف میکنه
با تبدیل فیوز دار شعله کوچکه روشن میشه به تعمیرکار نشون دادم میگه باید ترانس یخچالی بگیری خیلی سنگین و بزرگه 100 تومنم هزینشه!
کسی می تونه راهنمایی کنه؟

با سلام کاربر گرامی :

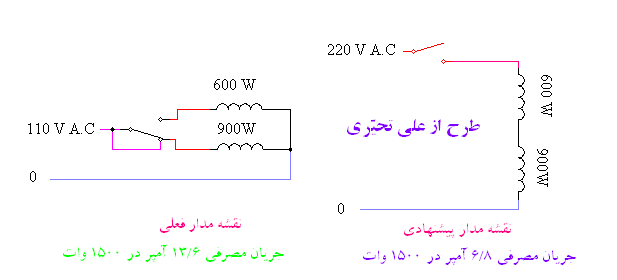

شما دارای یک اجاق برقی دو شعله ( نه یک عدد گاز برقی رومیزی دو شعله) می باشید. برق مورد استفاده در کل قاره آمریکا و کشور ژاپن 110 ولت 60 سیکل می باشد. و هر المنت آن 110 ولت می باشد اگر شما دو عدد المنت این اجاق را که در حال حاضر 110 ولت و بصورت موازی مورد استفاده واقع می شود، با تغییر سیم بندی آن بحالت سری در آورید دیگر احتیاج به هیچ ترانس ندارید و می توانید بصورت 1500 وات سری استفاده کنید. حالا اگر خواستید کم تر از 1500 وات استفاده کنید، با یک دیمر آماده 2 هزار وات استفاده شود.



[Farid.db]

با سلام کاربر گرامی :
شما دارای یک اجاق برقی دو شعله ( نه یک عدد گاز برقی رومیزی دو شعله) می باشید. برق مورد استفاده در کل قاره آمریکا و کشور ژاپن 110 ولت 60 سیکل می باشد. و هر المنت آن 110 ولت می باشد اگر شما دو عدد المنت این اجاق را که در حال حاضر 110 ولت و بصورت موازی مورد استفاده واقع می شود، با تغییر سیم بندی آن بحالت سری در آورید دیگر احتیاج به هیچ ترانس ندارید و می توانید بصورت 1500 وات سری استفاده کنید. حالا اگر خواستید کم تر از 1500 وات استفاده کنید، با یک دیمر آماده 2 هزار وات استفاده شود.

مشاهده فایل‌پیوست 106523

سلام مهندس تحیری

شما می تونین این کارو انجام بدین؟
تخصص ابن کارو ندارم
