مشکل: اشکال در پاور کامپیوتر مدل ایسوز ATX 1600

[mj_local]

در صورتی که ولتاژ استندبای ندارید و فت ورودی سوخته اونایی که گفتم عوض بشه 100%مشکلشون حل میشه از این برد من خیلی تعمیر کردم



[SkyCity]

درود
بررسی کنید ببینید بر روی کاتد دیود بزرگ در منطقه انشعاب ولتاژ 5 ولت را دارید یا خیر ؟
دوم اینکه آیا با اتصال سیم های زرد و بنفش فن میچرخد یا خیر ؟؟؟
سپاس
​



[reza_476]

با سلام

فقط فن کار نمی کند

شما تمام براساس کانکتور 20 یا 24 پین ولتاژهای خروجی را با رنگ سیمها اعلام کن

[hide]
اگر 5 ولت استندبای داری یعنی ماسفت سالم است
[/hide]



[mj_local]

اگر ولتاز استندبای داری سمت راست مدارت سالم هست بگید دارید یا نه اگر داشتید که هیچی میرید سراغ 13007 ها اونا رو بررسی کنید اگر اکی بود آی سی رو چک کنیدو بعد هم دیود شاتکی و خروجی دیگه کلا میشه



[سرمد]

عرض ادب و احترام خدمت اساتید بزرگوار
تست انجام شده بدین ترتیب است:
1-( تست دیود زنر در مدار اشکال دارد ولی خارج مدار اشکال نداشت ، اما به هر شکل تعویض شد ترانزیستور هم تعویض شد)
2- ولتاژ موجود به این ترتیب است ( سیم سبز 3/79 ولت ) ( سیم بنفش 5/16 ولت) مابقی سیم ها ولتاژ ندارند.
3- با اتصال سیم های زرد و بنفش فن نمیچرخد
لطفا" برای حل مشکل راهنمایی فرمایید.باتشکر



[reza_476]

باسلام

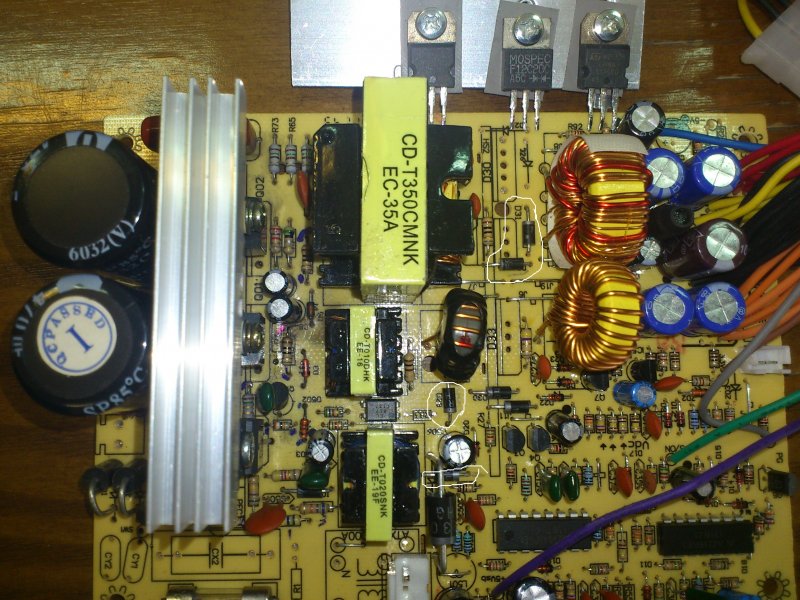

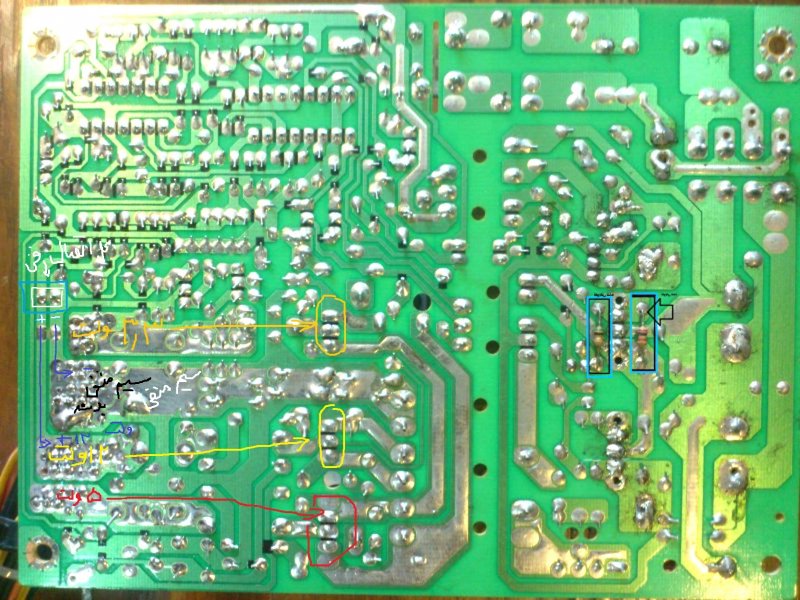

مسیر تغذیه فن با رنگ آبی و نوشته سفید با علامتگذاری مثبت و منفی و مسیرهای 5 ولت و 12 ولت و 3/3 ولت را هر کدام با رنگ سیم مربوطه در روی فیبر علامتگذاری کردم خوب وقتی 12 ولت را نداری برابر مسیر تغذیه فن رنگ آبی به 12 ولت وصل میشود بالطبع فن روشن نخواهد شد شما قطعات مسیرهای سه رنگ تغذیه 5 و 12 و 3/3 ولت را که به دیود های دوبل بزرگ ختم میشود در هیت سینگ دوم چک کن



[سرمد]

عرض ادب و احترام خدمت شما استاد عزیز

هیت سینگ دوم را خارج از مدار چک کردم ولی اشکالی رویت نشد . ضمنا" دیودهایی که اشاره شده در مدار تست آنها با اشکال روبرو ست . لطفا" بیشتر راهنمایی فرمایید. قبلا" از عنایتی که میفرمایید متشکرم.
​



[reza_476]

باسلام
در پایه های مثبت دو خازن بزرگ در هیتسینگ اول و در پایه دو ترانزیستور 13007 چقدر ولتاژ داری ؟
آیا 5 ولت استندبای را داری؟



[mj_local]

13007 هاتون سالمه؟؟ تست کردید



[mj_local]

با لامپ تست امتحان کردید اگر لامپ روشن میشه ترانزیستور ها مشکل دارند
