آموزشی: آموزش ساخت قدم به قدم ساعت و تقویم معلق

[soyel]

سلام استاد

ممنون از توجه شما
لطفا ادامه بدیدok:ok:ok:



[farah676]

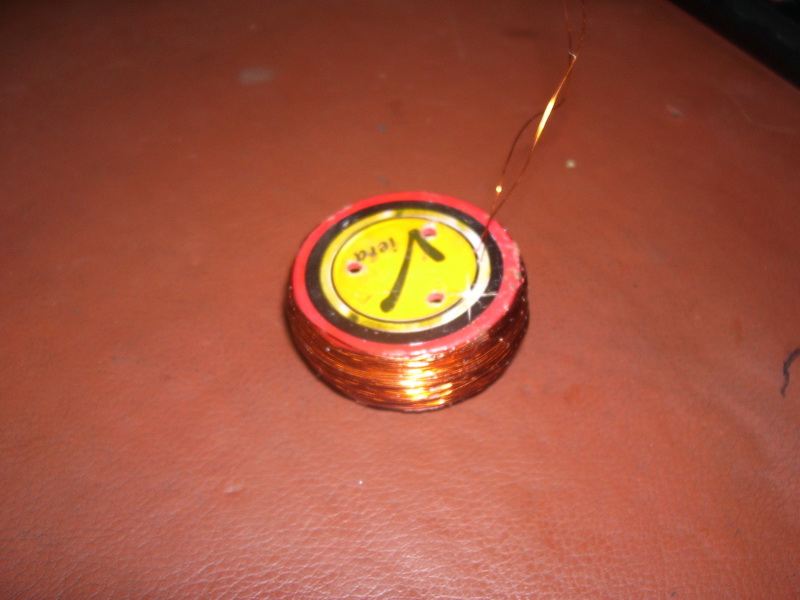

3 سوراخ با رعایت فاصله کانونی ، جهت بستن 3 عدد پیچ و مهره
2 سوراخ جهت عبور سیم



[farah676]

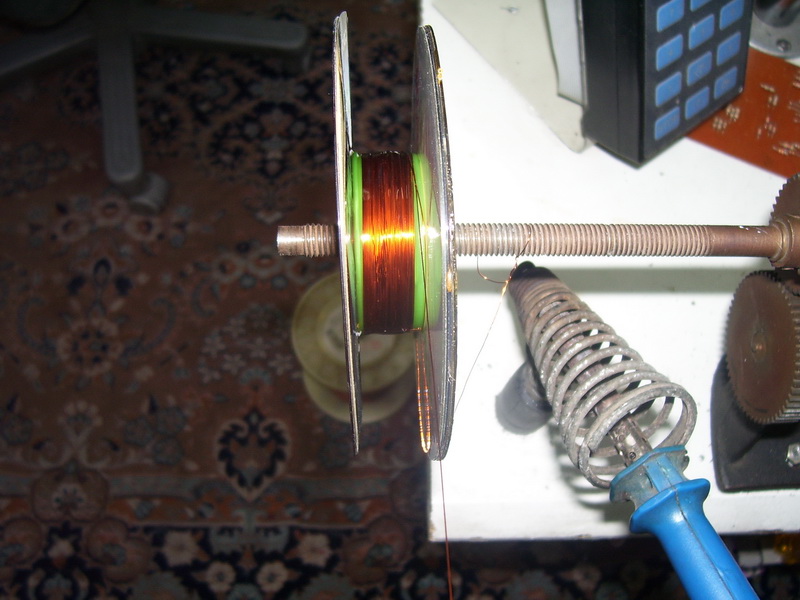

170 دور سیم 0.2 باید پیچیده شود
هر دو لایه سیم با قلم مو شالاک زده شود



[farah676]

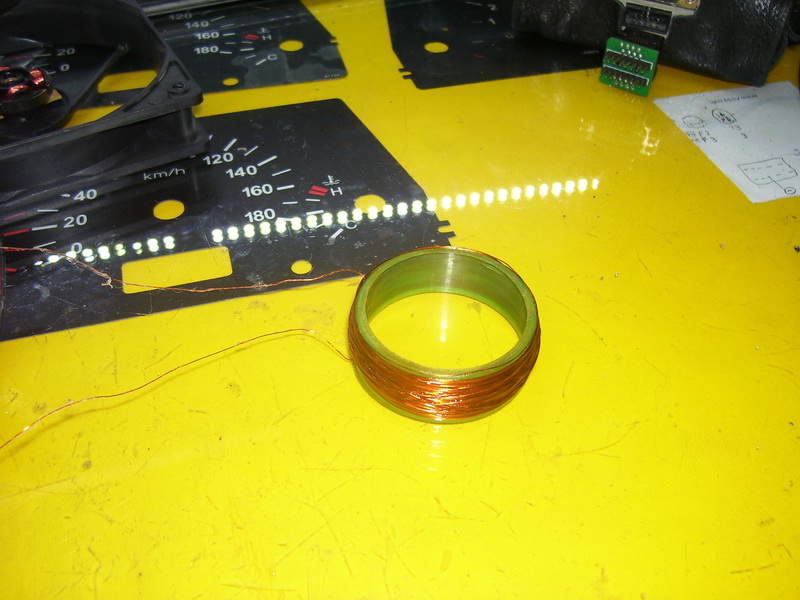

حلقه را خارج منتظر خشک شدن ، باشید



[farah676]

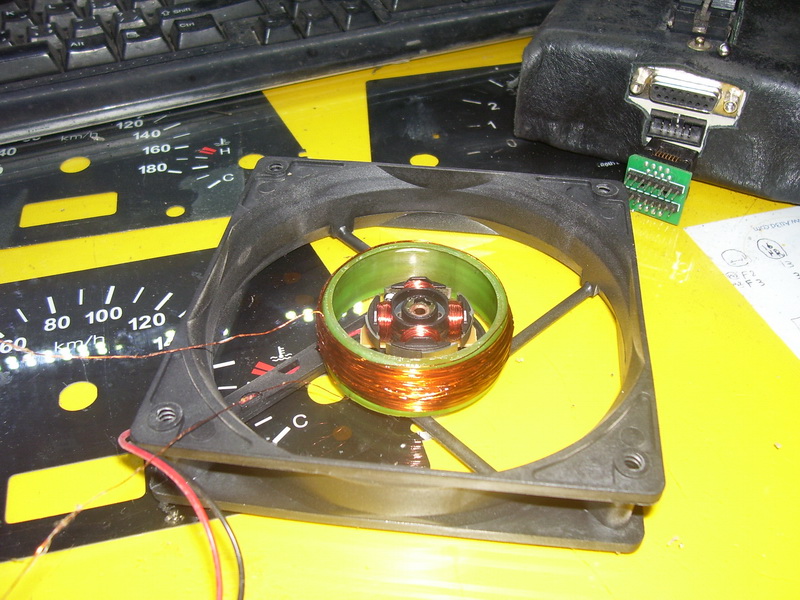

حلقه اولیه را بر روی فن قرار دهید



[farah676]

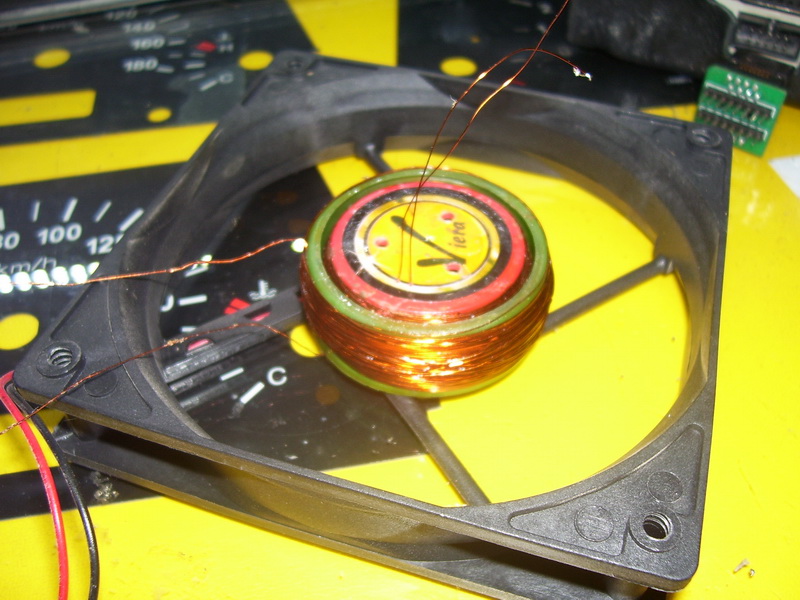

روتور را در محل خود ، بگذارید



[farah676]

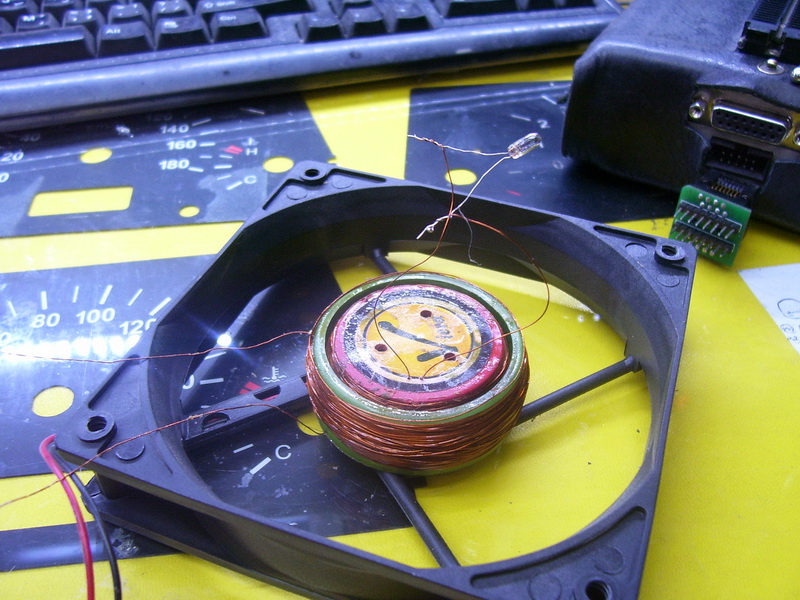

جهت تست سیم پیچ ها یک عدد لامپ 12 ولت به سیم پیچ ثانویه وصل کنید



[farah676]

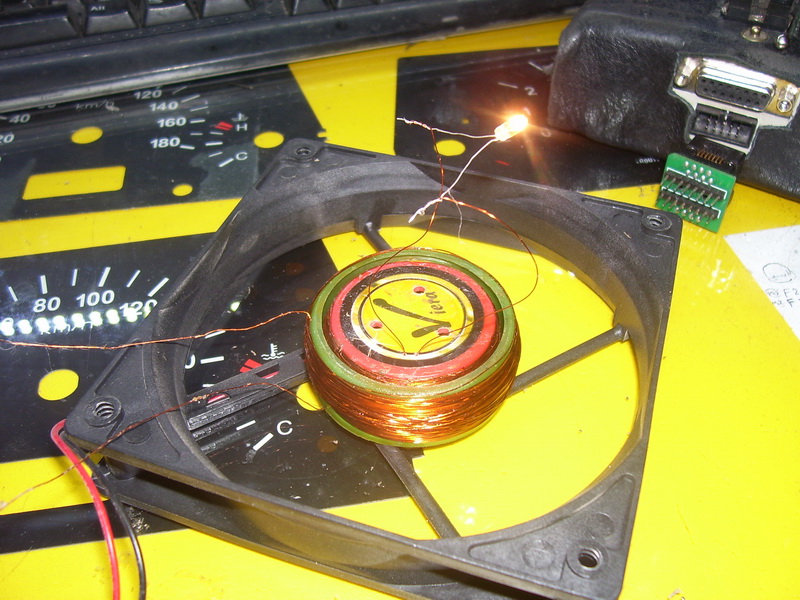

مدار اسیلاتور را به سیم پیچ اولیه وصل کنید و تغذیه آنرا روشن کنید
لامپ باید روشن شود



[farah676]

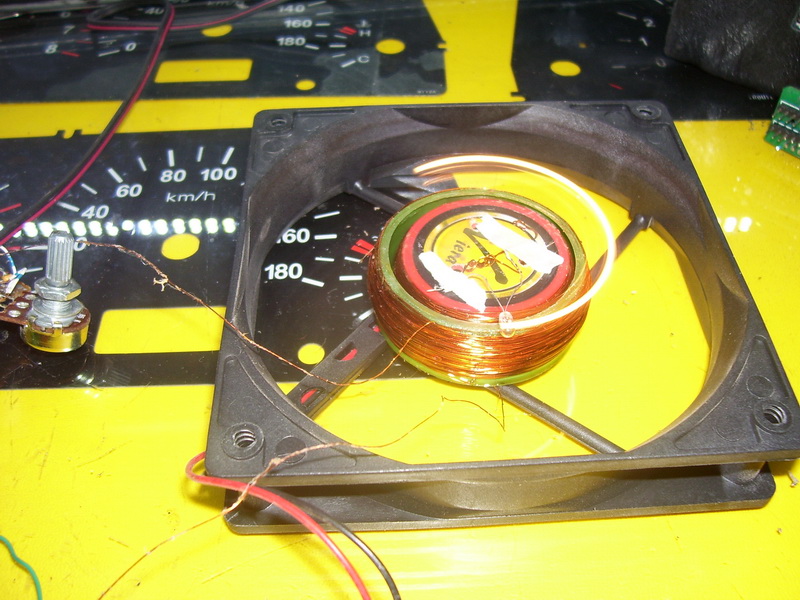

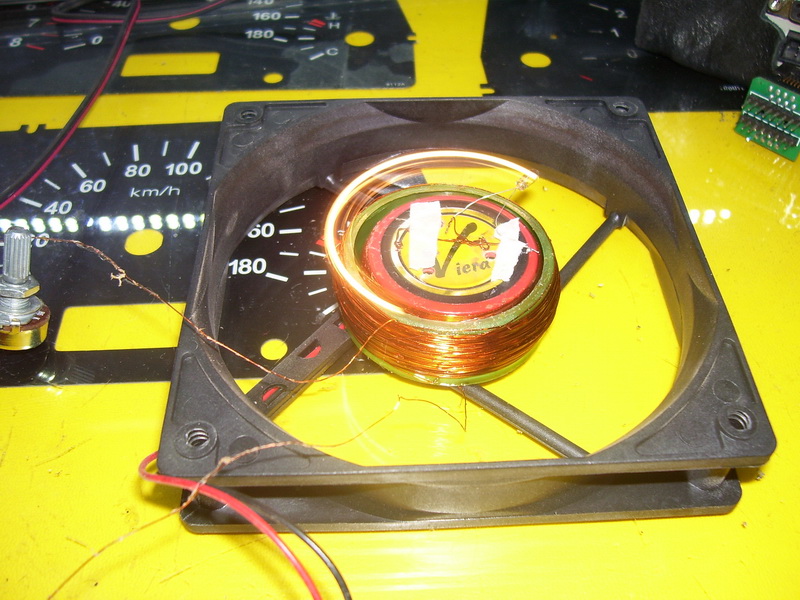

تغذیه فن را وصل و سپس روشن نمائید
لامپ باید شروع به چرخش بدون کاهش نور ( کم شدن ولتاژ) کند



[farah676]

انشالله هفته های آینده طرز ساخت اسیلاتور را آموزش خواهم داد و سپس نحوه ساخت مدار ساعت و سپس آموزش ساخت تابلو روان با استفاده از این ترفند ( موتور فن )
