pic programer

[gadraj]

با سلام :

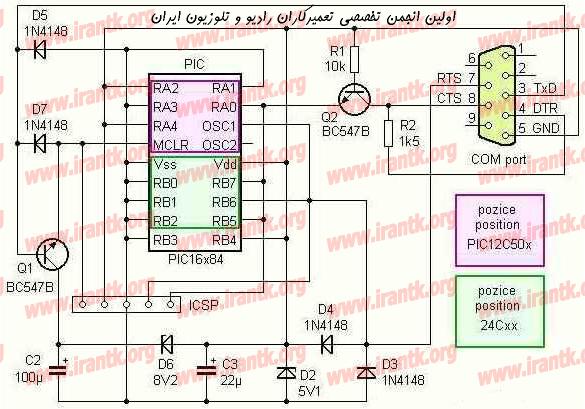

پروگرامر ساده اي كه تمام اي سي ايپرام هاي سري e2p = 12cxx و 24c xx شما را به راحتي پروگرام ميكنه سوكت و نحوه قرار گيري انرا طبق راهنماي مونتاژ عكسها در مدار قرار دهيد و توسط يك جك نوع كام ( RS232 com ) استفاده كنيد .فايل ضميمه را دانلود فرماييد !

​

R2 1,5 kOhm
C2 100 uF/16 V, submini.
C3 22 uF/16 V, submini.
D2 Zenerova dioda 5,1 V
D6 Zenerova dioda 8,2 V
D3, D4, D5, D7 1N4148
Q1, Q2 BC547B
http://www.ic-prog.com/ منبع :



[mmlove2007]

اقاي قدير رجبي عزيز هيچ نقشه اي از اين پروگرامر اينجا نيست اگه پروگرامر asp pic16f676 تو اين تاپيك قرار بديد متشكرم .



[Service Manual]

اقاي قدير رجبي عزيز هيچ نقشه اي از اين پروگرامر اينجا نيست اگه پروگرامر asp pic16f676 تو اين تاپيك قرار بديد متشكرم .

دوست عزيز تمام نقشه ها در فايل فشرده موجود هست !
​



[rezaa]

دوستان پرگرامري براي پرگرام كردن ايسيهاي شارژ كارتريج چاپگرميخوام شماره ايسي 92112 هشت پايه smd البته 24c02جاي اين ايسي جواب ميده ولي جهت خواندن ايسي اصلي به اين پرگرامر نياز دارم پرگرامر من اين ايسي رو نميخونه اگه كسي ازدوستان فايل ايپرام چاپگرهاروداره برام بزاره ممنون ميشم



[ali_r714]

با سلام :
پروگرامر ساده اي كه تمام اي سي ايپرام هاي سري e2p = 12cxx و 24c xx شما را به راحتي پروگرام ميكنه سوكت و نحوه قرار گيري انرا طبق راهنماي مونتاژ عكسها در مدار قرار دهيد و توسط يك جك نوع كام ( rs232 com ) استفاده كنيد .فايل ضميمه را دانلود فرماييد !

مشاهده فایل‌پیوست 4170​

r2 1,5 kohm
c2 100 uf/16 v, submini.
c3 22 uf/16 v, submini.
d2 zenerova dioda 5,1 v
d6 zenerova dioda 8,2 v
d3, d4, d5, d7 1n4148
q1, q2 bc547b
http://www.ic-prog.com/ منبع :

با سلام
می توانید نرم افزار پروگرام کردن با این مدار رو هم بگذارید ( eeprom ic m24c08 )



[ali_r714]

اقای رجبی آیا این پروگرامر قابلیت خواندن فایلهای داخل ایسی را هم دارد؟



[MAHMOODI]

بله دوست عزيز
من تقريبا 5 سال پيش اين پروگرامر را ساخته ام و هم قابليت خواندن و هم نوشتن سري 24Cxx را خودم جواب گرفتم و جزء يكي از ساده ترين پروگرامر ها هست برخلاف مدل هاي ساده مشابه بدون مشكل هم اي سي را ميخونه و هم پروگرام ميكنه



[gadraj]

با سلام
می توانید نرم افزار پروگرام کردن با این مدار رو هم بگذارید ( eeprom ic m24c08 )

با سلام :
دوستان نرم افزار همین مدار را همون وقت در تاپیک نرم افزارها اپلود کرده انم میتونید در لینک زیر مطالعه یا دریافت کنید :
http://www.irantk.ir/showthread.php?t=1645

( NICB_SETUP.rar ) حدود 2/8 مگ حجم داره و....
با تشکر .
موفق باشید .



[rezaa]

كسي نبود جواب مارو بده منتظرم



[H-Ashrafi]

سلام
یک مدار پروگرامر برای ایسی های سری pic16f*** میخواستم.
متشکرم.
