مشکل: no power لپ تاپ asus bu201la

[solimani]

سلام دوستان وقت بخیر
یک لپ تاپ bu201 asus دارم که در اثر شرت شدن vcc و gnd شارژ خاموش شد . چون کارم تعمیرات برد پکیج بود دادم به همکار های تعمیر لپتاپ که نتونستن درستش کنن و عیب و در بیارن . من خودم برد ویو شو پیدا کردم و یک شماتیک ناقص هم ارش پیدا کردم که کمک کنه تو تعمبرات

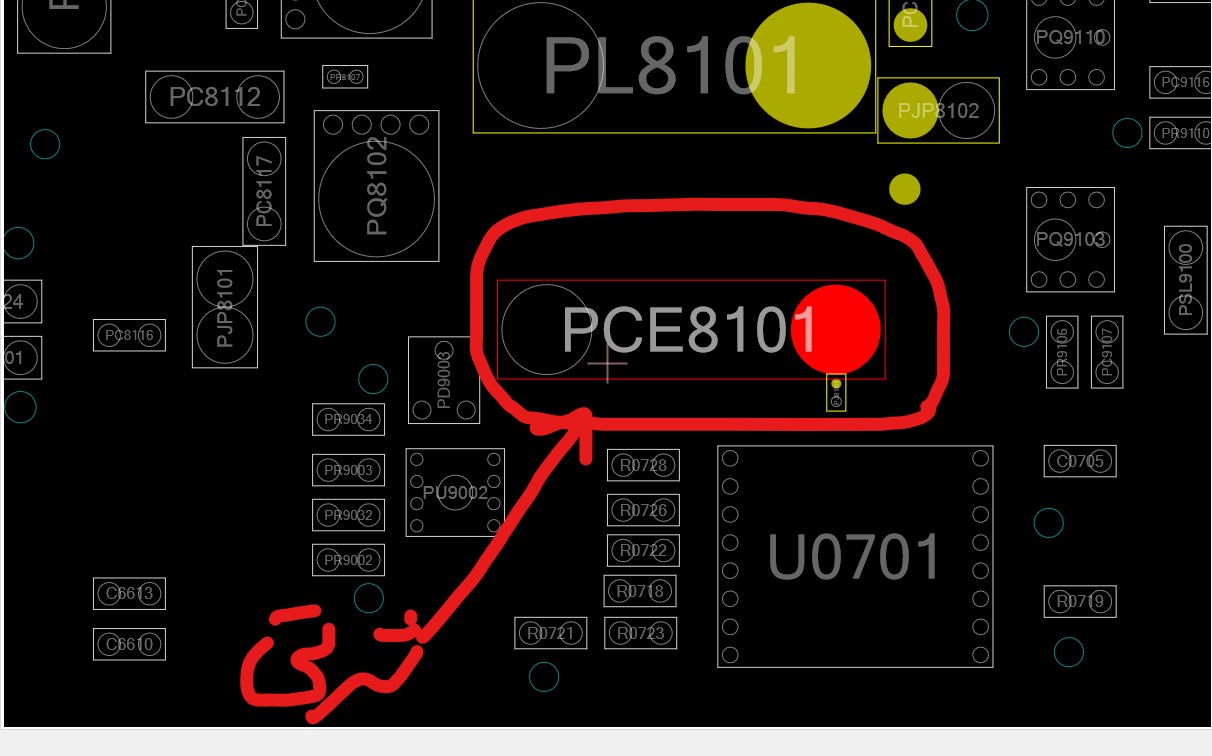

ای سی pwm و عوض کرده بودن . ماسفت های ورودی و تست کردم سالم بودن .هیچ کدوم از ای سی ها و ماسفت ها هم داغ نمیکنن تو نقشه من ولتاژ های alws رو پیدا نکردم ولی یک شرتی روی خازن بقل سلف پیدا کردم که با خارج کردن ای سی pwm و ماسفت های درگیر اون خازن باز هم شرتی برطرف نشد شرتی روی مسیر +5v sus هست . حالا این اتصال طبیعیه یا نه که باعث میشه ولتاژ های دیگه بخوابه .؟ ممنون میشم نقشه رو بررسی کنید و راهنمایی کنید .


https://s6.uupload.ir/files/screenshot_2022-03-25_131243_14gm.jpg

https://www.uplooder.net/files/3b651d070a6370cad2b8c0847923b541/Desktop.rar.html



[reza.93]

سلام عیدتون مبارک

اول PL8101 و PJ8102 رو بردارید تا عیب تفکیک بشه بعدش برید دنبال پیدا کردن شورتی.

فعلا به برد اصطلاحا ولتاژ(در اصل جریان) تزریق نکنید تا مشکل بیشتر و غیر قابل حل نشه اگ هم خواستید تزریق ولتاژ انجام بدید با 1 ولت انجام بدید



[solimani]

سلام عید شما هم مبارک
مهندس من اون سلف و برداشتم و هنوز شرتی هست . و اینکه قطعه دومی که گفتید PJ8102 روی برد وجود نداره توی برد ویو اگر قطعه اونجا باشه و وجود خارجی داشته باشه اسم قطعه رو میزنه توی قسمت پارت البته اینجور که من فهمیدم .



[reza.93]

سلام عید شما هم مبارک
مهندس من اون سلف و برداشتم و هنوز شرتی هست . و اینکه قطعه دومی که گفتید PJ8102 روی برد وجود نداره توی برد ویو اگر قطعه اونجا باشه و وجود خارجی داشته باشه اسم قطعه رو میزنه توی قسمت پارت البته اینجور که من فهمیدم .

اوکی حالا چک کنید کدوم سمت سلف شورتی وجود داره ممکنه خود آی سی و ماسفت ها درگیر باشن

اگر اون جامپر وجود نداره چک کنید بین PQ9107 و PL8101 اتصال وجود داره یا خیر چون توی بعضی بردها در رویژن های مختلف اختلافات جزئی مثل حذف جامپر وجود داره و اینکه اگر اون جامپر نباشه این باک کانورتر یجورایی بیهوده میشه چون هیچ خروجی واسه تغذیش وجود نداره



[solimani]

من چک کردم بین PQ9107 و PL8101 اتصال فقط روی پایه های گراند هست و گراند ها به هم راه میدن . اما مهندس من شرتی ایی که دارم روی خازن pce8101 هست . ماسفت PQ9107 هم از لحاظ شرتی سالم بود .



[reza.93]

من چک کردم بین PQ9107 و PL8101 اتصال فقط روی پایه های گراند هست و گراند ها به هم راه میدن . اما مهندس من شرتی ایی که دارم روی خازن pce8101 هست . ماسفت PQ9107 هم از لحاظ شرتی سالم بود .

ببخشید منظورم PQ9103 بود اشتباه تایپ کرده بودم



[solimani]

بله پایه های 1.2.5.6 ماسفت با پایه 1 سلف ارتباط داره



[reza.93]

بله پایه های 1.2.5.6 ماسفت با پایه 1 سلف ارتباط داره

بسیار خوب پس اون جامپر (PJP8102) سرجاش هست و اتصال بین این دو سمت بر قرار هست از طرفی شما قبلا اتصالی روی ماسفت ها وPU8100 رو چک کردی و مشکل اونجا نبوده پس برو این سمت و 5Vsus رو چک کن

ممکنه روی ESD protection نزدیک یو اس بی ها اتصال داشته باشی یا آی سی PU8200 (پیشنهاد برای تست آی سی کافیه مقاومت PR8206 رو برداری اگر اتصالی روی لاین 5vsus رفع شد آی سی مشکل داره )
آی سی PU8300 هم ممکنه اتصال باشه که با برداشتن PR8310 میتونی چک کنی



[solimani]

مهندس وقت بخیر مورد هایی که گفته بودید و چک کردم مقاومت هارو برداشتم اما شرتی برطرف نشد .تمام ای سی های esd و چک کردم همگی سالم بودن و شرتی نداشتن البته روی مدار تست شد . و اینکه متاسقانه یک شرتی دیگه سمت i\o پیدا کردم خازن C3003 و اینکه برای تست ماسفت ها فقط از لحاظ شرتی روی مدار کافیه ؟ یا باید دونه دونه دراورد و گیت هارو تحریک و همون تستی که با مولتی متر میگیریم و انجام بدیم ؟ و توی مسیر ورودی کدوم ماسقت ها مد نظرتونه که ممکنه این مشکلات و پیش بیاره که درشون بیارم . البته تمامی ماسفت های درگیر در قسمت شرتی 5 ولت و خارج کردم و نشد .
