آموزشی: یک تقویت آنتن ایده ال برای باند UHF فرکانس 400 الی 850 مگاهرتز(مخصوص گیرنده های دیجیتال)

[jfrras]

سلام دوستان عزیز

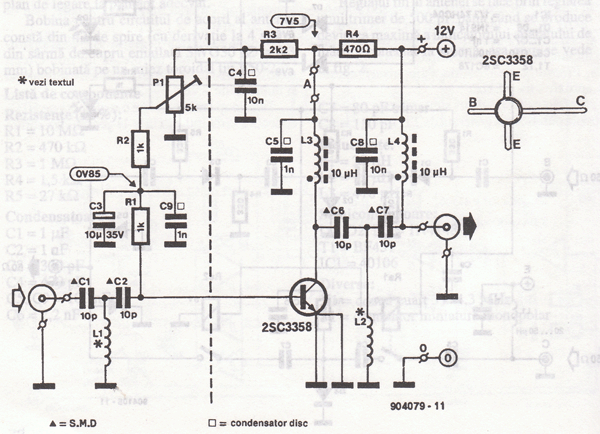

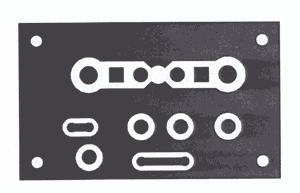

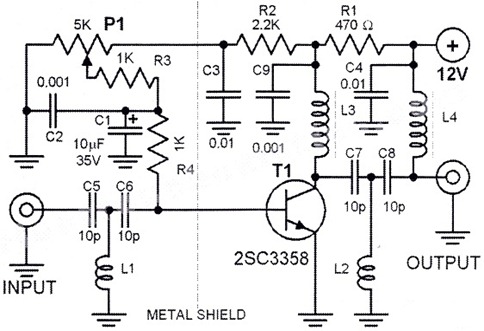

مدار تقویت آنتن باند UHF فرکانس 400 تا 850 مگاهرتز مخصوص گیرنده های دیجیتال

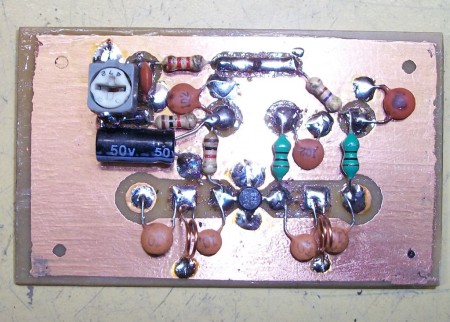

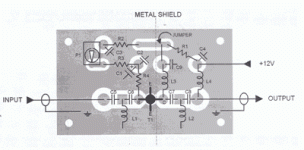

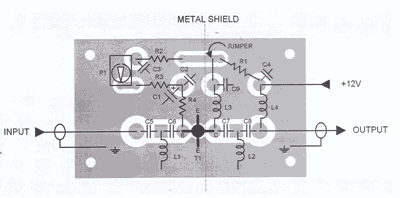

این هم مونتاژ شده
و لیست قطعات​

[hide]

T1 -Transistor 2sc3358
C1 – 10µF/35v
C2,C9 – 1nF
C3 ,C4 – 10nF
C5,c6,c7,c8 – 10pF
R1 – 470 Ohms
R2 – 2.2 K
R3 – 1Kohms
P1 – 5Kohms
L1,L2 – 2 turns 22AWG / 0.5mm , 3mm .
L3,L4 – 10uH or 10 turns, 0.2mm on ferrite..
12 volts special power supply.
​

[/hide]

[hide][/hide]
​



[cybernova]

سلام خدمت استاد بزرگوار
آقای رسولی این برد باید نزدیک به آنتن باشه یا کنار گیرنده هم باشه مشکلی نداره ؟



[jfrras]

سلام خدمت استاد بزرگوار
آقای رسولی این برد باید نزدیک به آنتن باشه یا کنار گیرنده هم باشه مشکلی نداره ؟

سلام استاد آبکه عزیز
معمولا 1 متری آنتن باشه بهتره ! ولی خیلی وقت پیش داشتم نزدیک گیرنده هم خوب کار می کرد.
​



[akbar_rassam]

سلام استاد آبکه عزیز
معمولا 1 متری آنتن باشه بهتره ! ولی خیلی وقت پیش داشتم نزدیک گیرنده هم خوب کار می کرد.
​

با سلام استاد رسولی عزیز خواستم ببینم آیا برای قسمت آنتن میشه از این انتن های دو شاخه معمولی استفاده کرد جوابگو هست یا خیر
​



[jfrras]

با سلام استاد رسولی عزیز خواستم ببینم آیا برای قسمت آنتن میشه از این انتن های دو شاخه معمولی استفاده کرد جوابگو هست یا خیر ​

سلام جناب رسام
امتحان نکردم .فکر کنم جواب بده.!

​



[ehsanarn]

سلام
ترانزیستورش پیدا میشه
پتانسیومتر کار تقویت را انجام میده



[jfrras]

سلام
ترانزیستورش پیدا میشه
پتانسیومتر کار تقویت را انجام میده

سلام
بله پیدا میشه.
پتانسیومتر بهره تقویت ترانزیستور رو تنظیم می کنه.
​



[jojo_tabi]

سلام و خسته نباشید. جناب اقای مهندس جسارت بنده رو ببخشید ولی یه سوال داشتم اونم این که ایا شما خودتون این مدارو ساختین و کار کرده؟ چون من تا حالا 2 تا از مدار های این سایت تست کردم ولی متاسفانه نتیجه ای نگرفتم



[jfrras]

سلام و خسته نباشید. جناب اقای مهندس جسارت بنده رو ببخشید ولی یه سوال داشتم اونم این که ایا شما خودتون این مدارو ساختین و کار کرده؟ چون من تا حالا 2 تا از مدار های این سایت تست کردم ولی متاسفانه نتیجه ای نگرفتم

سلام
این مدار توسط شرکت الکتور ارائه شده و توسط چند نفر هم تست شده . و از نظر کارایی 100 درصد می باشد .
بنده خودم این مدار رو نساخته ام . ولی اطمینان دارم که کار می کنه .
موفق باشید.
​



[jojo_tabi]

متاسفانه نتونستم تو تبریز 2sc3358 پیدا کنم معادل این جواب میده؟
