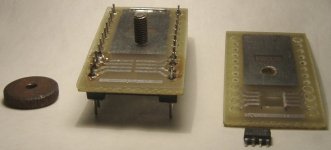

یک ابتکار جالب برای ساخت سوکت SO8 یا ای سی هشت پین

[jfrras]

سلام
این تقدیم به دوستان

​



[Zirnevis]

دوست عزیز اگر براتون امکان داره فایل شماتیک اداپتور رو هم قرار بدید ممنون



[jfrras]

دوست عزیز اگر براتون امکان داره فایل شماتیک اداپتور رو هم قرار بدید ممنون

تصاویر انقدر واضح هست که دیگه شماتیک نیاز نداره!!!!!!!!!!



[bardia.t]

با درود ///دوستان من هم يك طرح ابتكاري تقريبا شبيه همين ساختم و استفاده ميكنم البته به جاي اين فيبر كه روي ايسي براي نگه داشتنش گذاشتيد من از يك فنر هايي هست كه براي نگه داشتن ايسي و ...هيدسينگ استفاده ميشود استفاده كردم خيلي هم ارزان تمام شد /در اولين فرصت عكس هم واسه دوستان ميزارم ////بدرود



[Zirnevis]

تصاویر انقدر واضح هست که دیگه شماتیک نیاز نداره!!!!!!!!!!

ببخشید من زیاد در این زمینه تخصص ندارم و بالاخره وقتی می خوایم بدین این برد رو واسمون بزنن باید یه فایل چیزی همرامون باشه با عکس که کاری نمیشه کرد یا اینکه دوباره خودمون باید اینو طراحی کنیم منظورتون اینه ؟



[bardia.t]

با درود ///دوست گرامي شما متناسب با ايسي مورد نظر يك عدد ايسي را مورد نظر روي فيبر بگزاريد و فاصله پايه ها را علامت گذاري كنيد بعد يك ايسي بزرگ بگذاريد و علامت گذاري كنيد بعد با ماژيك روغني جاي پايه هاي ايسي smdرا به ترتيب به پايه ايسي بزرگ خط كشي كرده و فيبر را داخل اسيد بگذاريد بعد از اماده شدن برد ان را سوراخ كرده و به تعداد پايه ايسي بزرگ كه داخل پروگرامر قرار ميگيرد سوزن ته گرد قرار داره و لحيم كاري كنيد ///به همين سادگي ///پيروز باشيد
