سوال: یکسوساز تمام موج نیمه کنترل شده

[javaad283]

درود

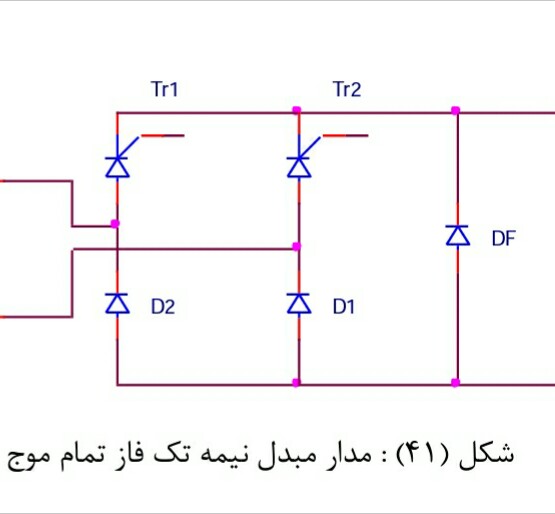

دوستان مدار فوق یه یکسوساز تمام موج نیمه کنترل شده هست که واسه یه موتور dc می‌خوام استفاده کنم مشکلم اینه که چطور میتونم در خروجی از صافی خازنی استفاده کنم چون هر خازنی بزنم بشدت خازن داغ میشه لطفاً اساتید محترم راهنمایی کنند.
ولتاژ ورودی برق شهر هست.



[javaad283]

دوستان کسی نبود راهنمایی کنه



[sovietiran]

درود
سوالتان جالب است و کنجکاو شدم.گرچه دانش این موضوع را ندارم.

جستجویی کردم و در طرحهای رایج خازن استفاده نشده

شما موتور بعنوان بار گذاشته اید
خازن به چه منظور میخواهید قرار دهید؟
و ولتاژ کار خازنهایی که قرار دادید چقدر بود؟
https://www.google.com/search?q=scr...WytXEKHUWQDysQ_AUoAXoECA4QAw&biw=1280&bih=895



[javaad283]

ضمن تشکر و سپاس از شما به عرض می‌رسد که چون موتور dcهست و باید ولتاژ اعمالی کاملا صاف باشد لذا مقدار کمی مؤلفه ac باعث ایجاد صدای زیادی در موتور میشه و همچنین توان موتور بشدت کاهش می یابد .
خازن مورد استفاده ۴۰۰ ولت و ۳۳۰ میکروفاراد هست.



[amer007]

سلام
در حالت بی باری بازم خازن گرم میکنه؟
همین الان خودم از یه همچین مداری استفاده میکنم وهیچ گرمابی رو خازن صافی ندارم؟
به احتمال زیاد توانی که ازخازن کشیده میشه زیاده
بنظرم بهتر بود شما ازیه پل دیود مربعی فلزی ۳۰ آمپر استفاده میکردی، وقبلش هم یه صافی سلفی کار میگذاشتی/۰



[javaad283]

سلام
در حالت بی باری بازم خازن گرم میکنه؟
همین الان خودم از یه همچین مداری استفاده میکنم وهیچ گرمابی رو خازن صافی ندارم؟
به احتمال زیاد توانی که ازخازن کشیده میشه زیاده
بنظرم بهتر بود شما ازیه پل دیود مربعی فلزی ۳۰ آمپر استفاده میکردی، وقبلش هم یه صافی سلفی کار میگذاشتی/۰

درود
دلیل استفاده از این یکسو ساز کنترل مقدار خروجی ولتاژ توسط تریستور هست.در حالت بی باری زیاد داغ نمیشه.
در حالت بار سلفی قضیه با بار اهمی مثه لامپ فرق می‌کنه ممکنه بار اهمی بزنم و زیاد داغ نکنه ولی مشکل اینحاست که مصرف کننده موتور هست!
