سلام و عرض ادب خدمت کلیه همکاران و اساتید

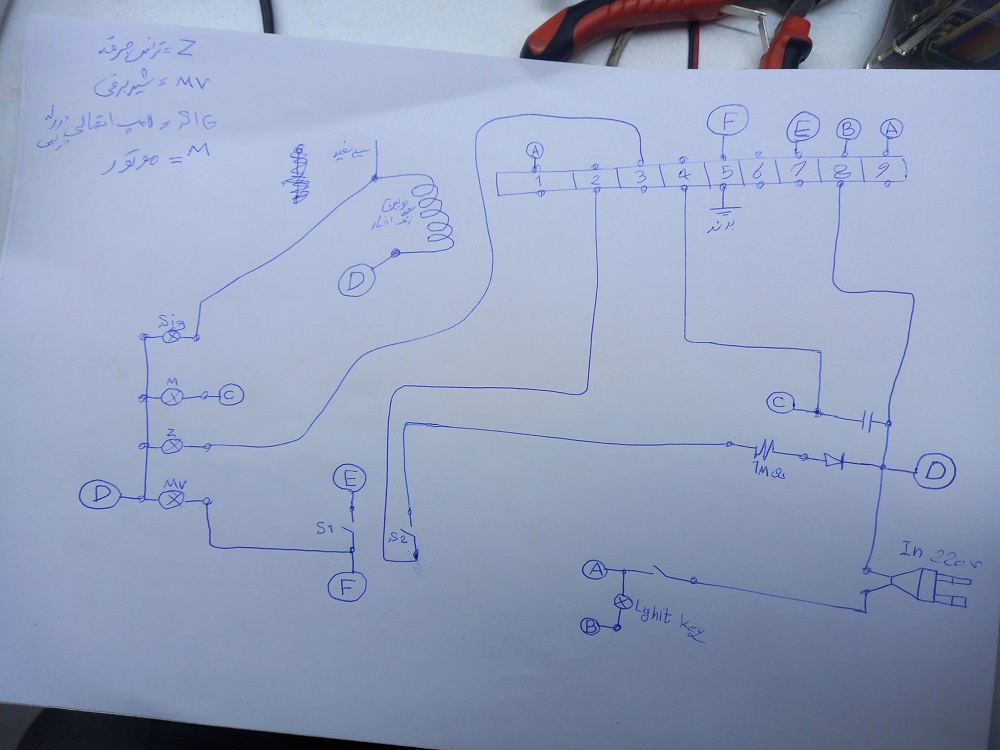

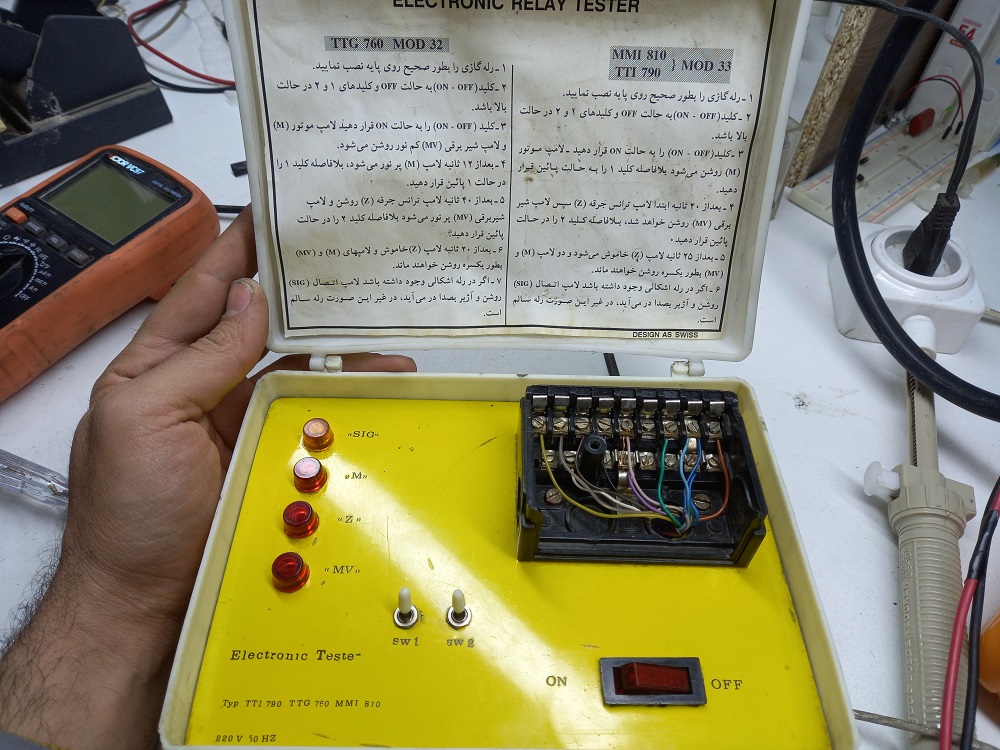

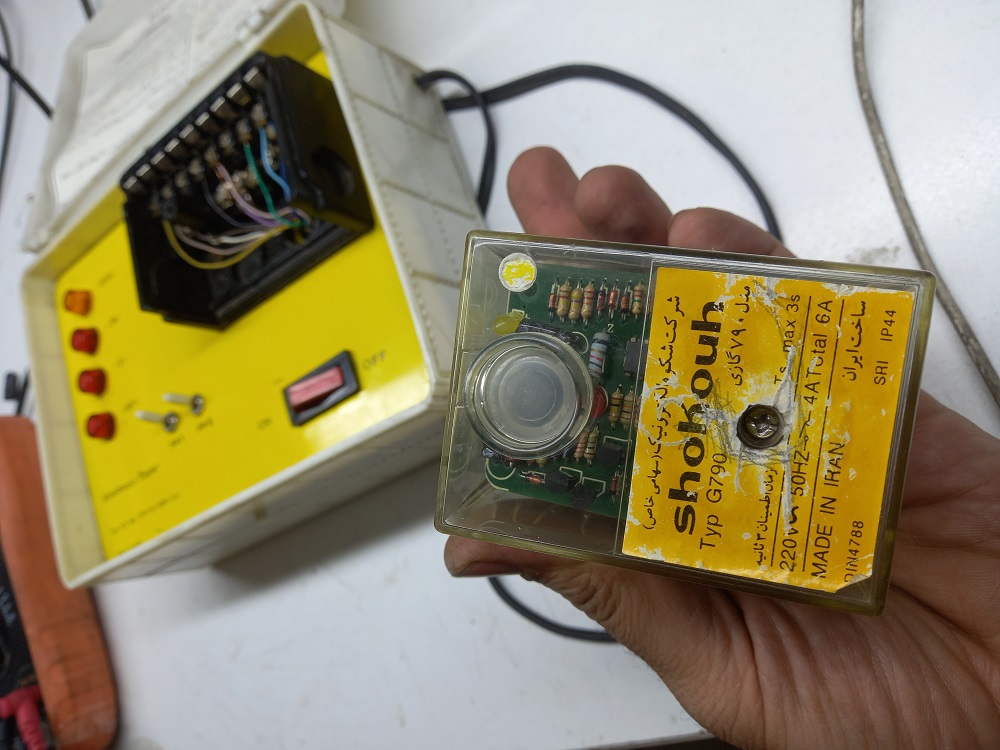

امروز مشتری ای اومد که دستگاه تستر و دو عدد رله ی مشعل گاز سوز آورد تصاویرش رو میذارم و پروسه ی تعمیرش رو انشالله با همراهی شما بزرگان ادامه و انجام میدیمداخل عکس ها نقشه ی تستر رو هم کشیدم

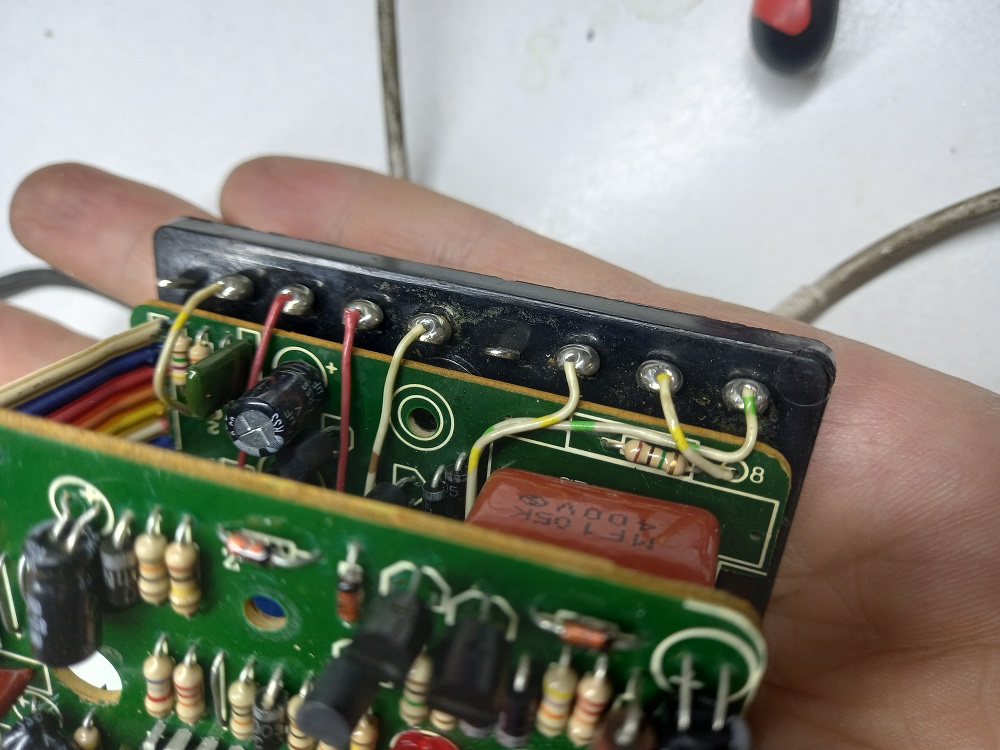

همونطور که ملاحظه میکنید سیم لامپ سیگنال SIG یه سرش آزاده و یک مقاومت بین پایه ی 6 و 8 بوده چون کاملا سوخته و سیاه شده بود نه مقدارش نه واتش مشخص بود اگه شما میدونید بفرمایید تا حلش کنیم

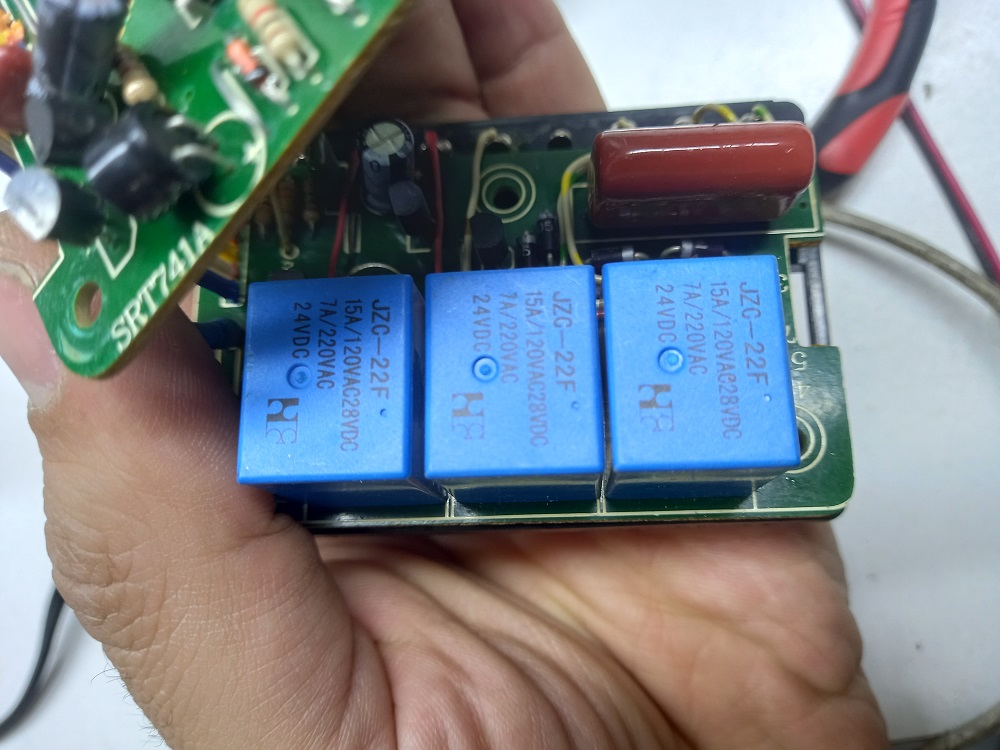

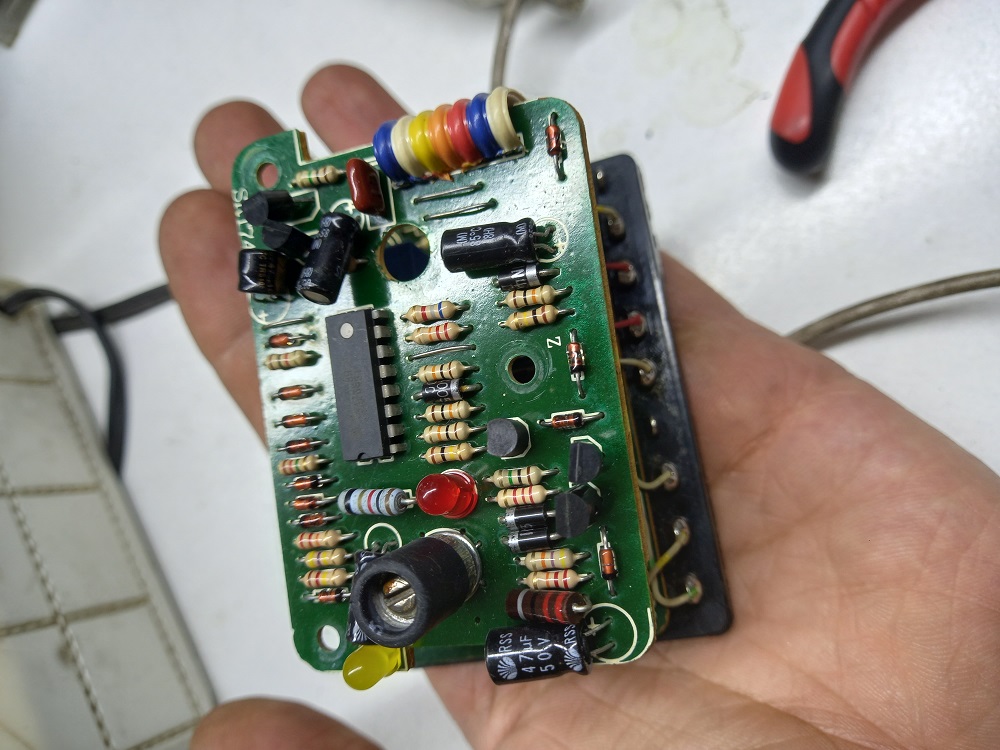

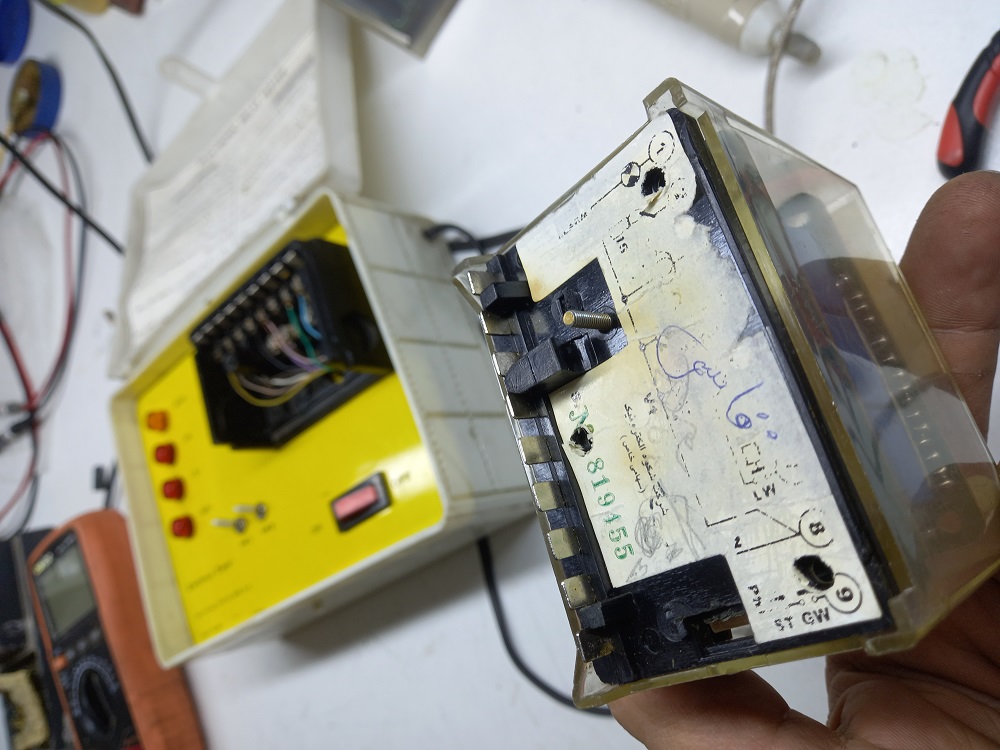

یکی از رله ها سالمه و وقتی تویه دستگاه تست قرار داده میشه با روشن شدن کلید پاور بلافاصله چراغ M روشن میشه و بعد صدای یکی از رله ها میاد ولی در اون رله ی خراب که عکسش رو میذارم صدای رله میاد ولی چراغ روشن نمیشه این میشه اولین مرحله که این عیب رو برطرف کنیم
ممنون میشم عزیزان هر راهنمایی به نظرتون میرسه بفرمایید من انجام بدم ، خودم هم مشغولش میشم و به هر نتیجه ای برسم پست میذارم
