کمک در تعمیر پخش پایونییر PIONEER 8350

[مهدی.س]

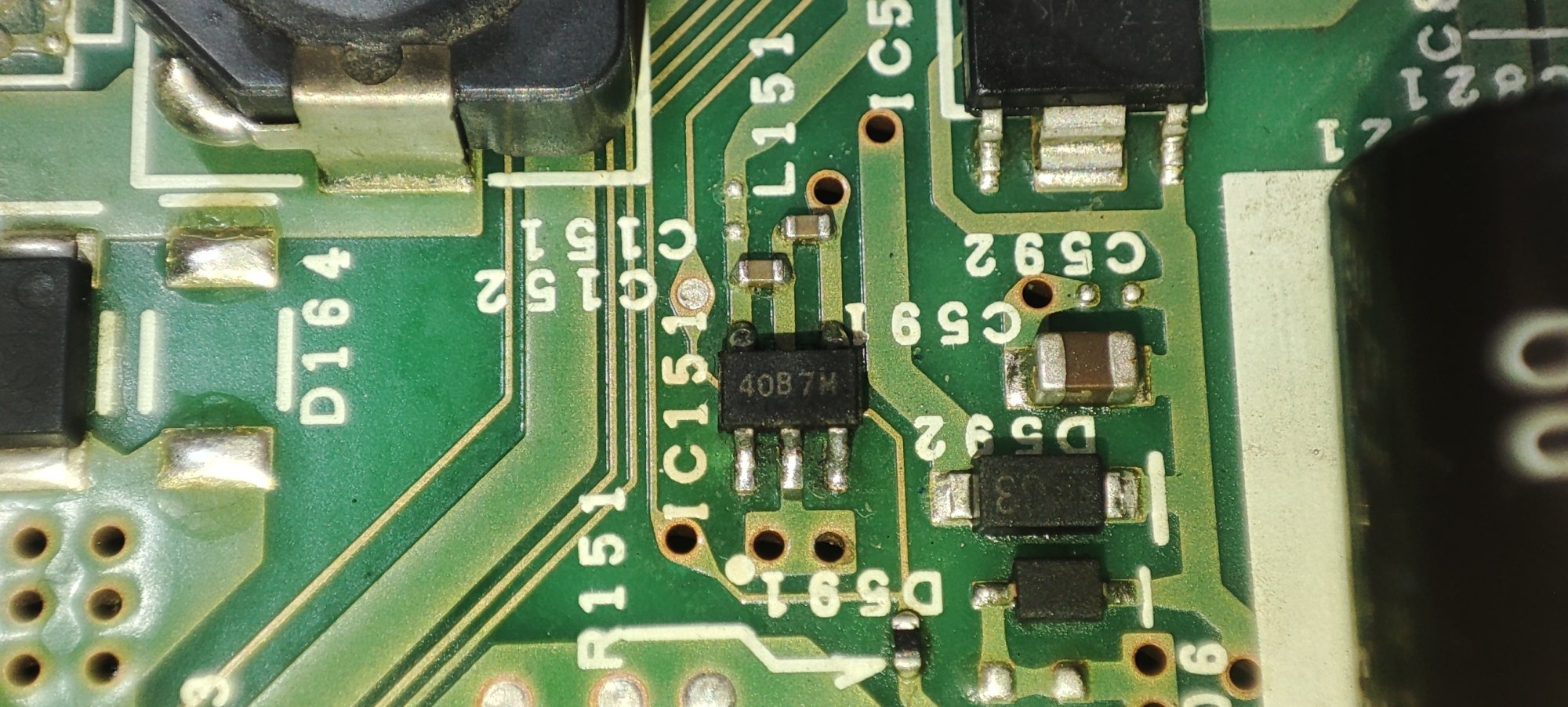

سلام.اساتیدعزیز یک پخش پایونییردستم رسید که مشتری گفته هنگام پخش پیامی داد وضبط بدون صداشد(احتمالا چون فلش نخونده فکرکرده ضبط رفته روی سکوت)مسیر usb روچک کردم.دیدم ولتاژ پنج ولت تغذیه نداره.یک icداره به شماره 40b7m که مستقیم وصله به سر فیش کانکتورفلش مموری.ایا راه حلی هست جامپر بزنم یا هرروش دیگری..؟؟



[مهدی.س]



[mohammadhadi]

سلام
میشه ورودی و خروجی را اتصال کرد ولی بهتره عوضش کنید



[Salar Ghelich]

اگر یک سره کنید حالت Auto usb از کار می افته و حتما باید با سورس حالت فلش رو انتخاب کنید.



[amiiire]

اگر خواستید یکسره کنید حتما از یک مقاومت فیوزی استفاده کنید که در صورت اتصالی در پایه فلش به مدارات تغذیه دستگاه آسیب وارد نشه



[sonysony]

درود همکار گرامی
با احترام به فرمایشات عزیزان
قطعات با علم و دانش یک طراح برای استفاده دقیق و کنترل سیستم روی دستگاه نصب می شوند
حذف اینگونه قطعات می تواند موجب عملکرد غلط دستگاه و از استاندارد خارج کردن دستگاه و در نهایت عدم رضایتمندی مصرف کننده شود
یک تکنسین خوب با تحلیل و بررسی می باید قطعه معیوب را کشف و حتی دستگاه را بهینه تر کند {فرمایش استاد خودم مهندس کمالی .غزال }
این قطعه
یک آی سی سوئیچ سمت بالا USB منطبق بر تکنولوژی CMOSاست .
این آ ی سی یک قطعه حفاظتی است که بر روی خط ولتاژ USB استفاده شده است
و کارهایی که در روی دستگاه شما انجام می دهد
1- مدار محدودیت جریان
2- مدار خاموش شدن حرارتی
3- مدار قفل ولتاژ کمتر (UVLO)که شامل یک مدار تاخیر داخلی در جهت جلوگیری از بارهای ناخواسته و جلوگیری از خروجی های
غیر متعارف در جهت جریانهای هجومی می باشد که عموما در ورودی های دستگاههایی که در خودرو وجود دارند نصب شده که کار
حفاظت دستگاه را دارد
هیچگاه موافق حذف اینگونه قطعات نیستم
