کمک درباره تعمیر دستگاه جرمگیر دندانپزشکی

[amir2064829]

سلان دوستان صدای موتور و شیر برقی نمیاد و از طرفی شارژر وصل و روشنه. رله دائم وصل شد .
پایه اای اپتوکوپلر ۴ ولت برق داره !
ولوم اصلی قدرت با نشانه ال ای دی میفهمم کار میکنه ...

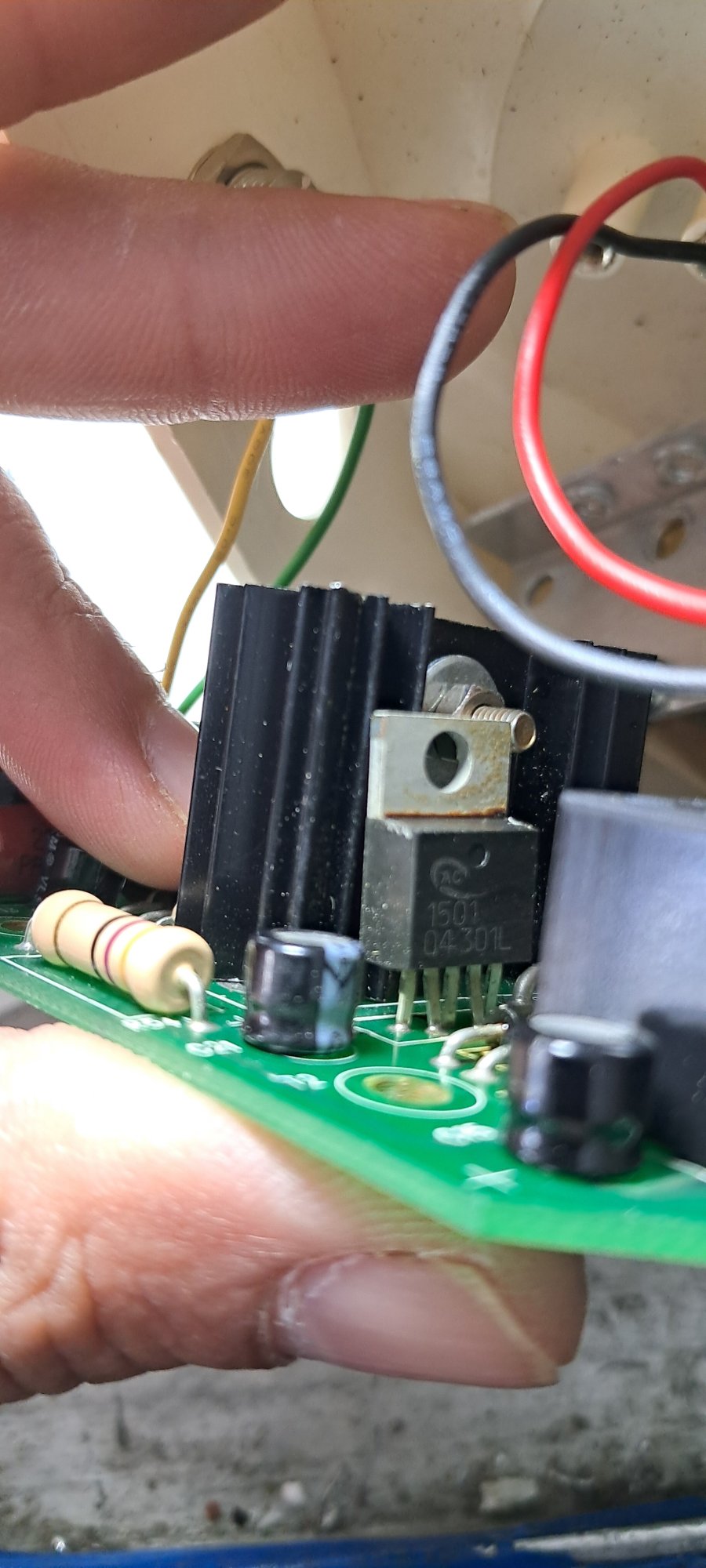

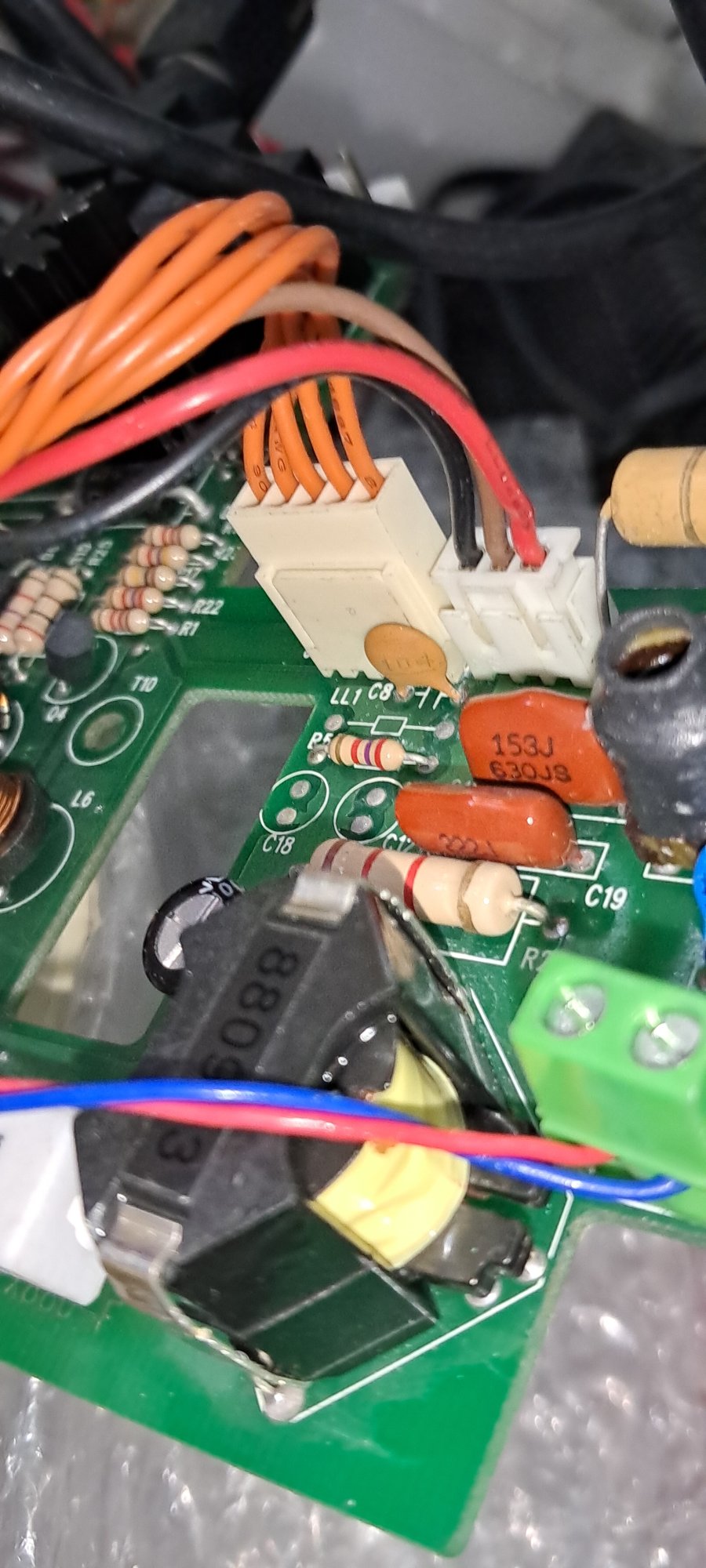

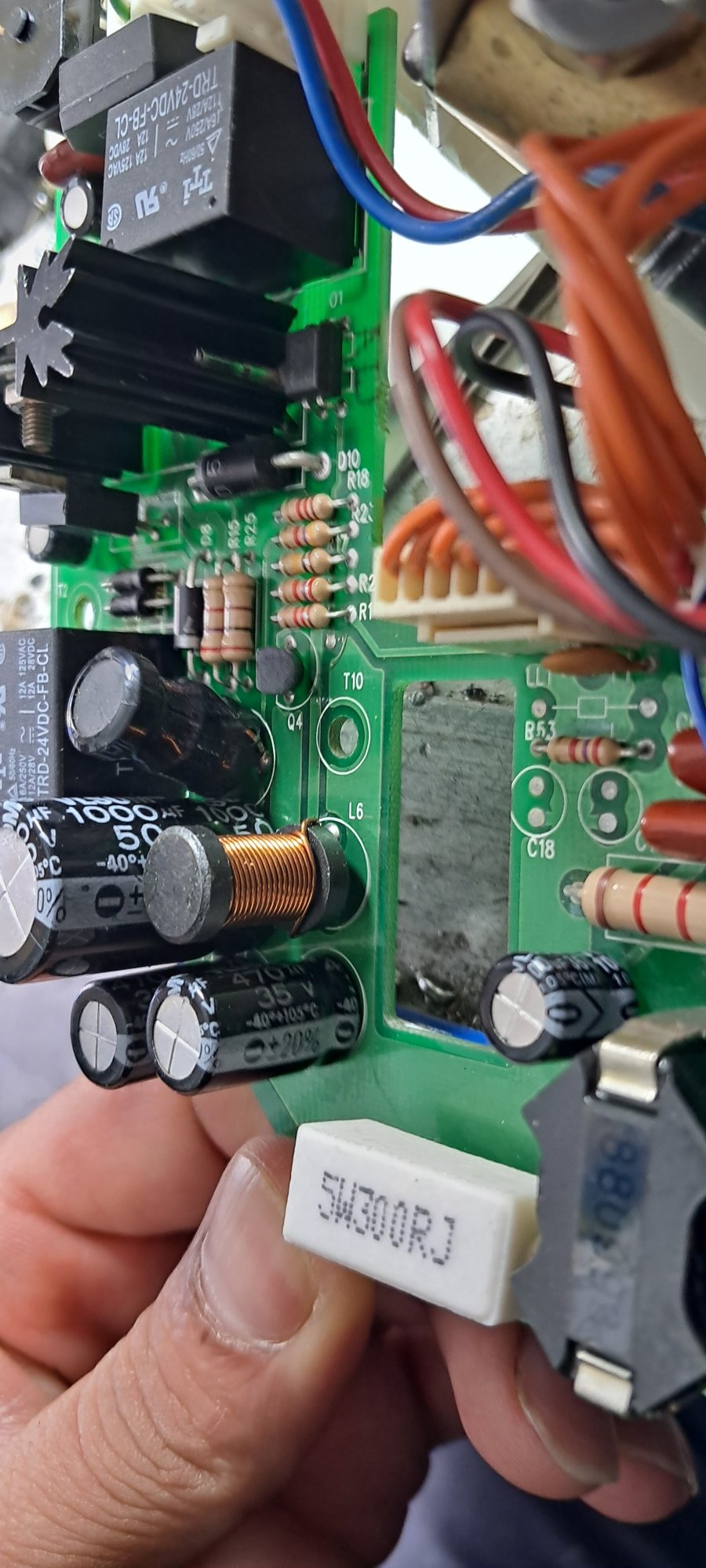

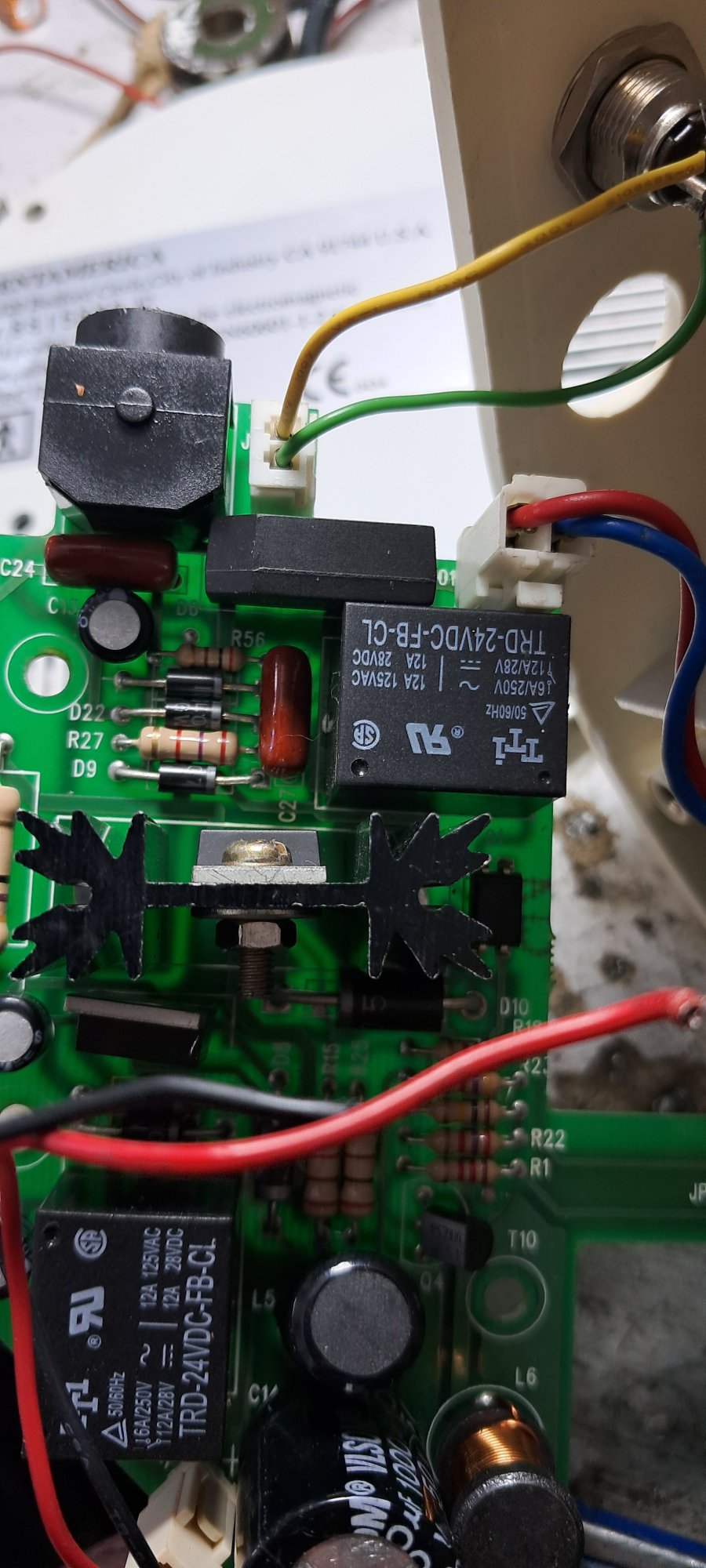

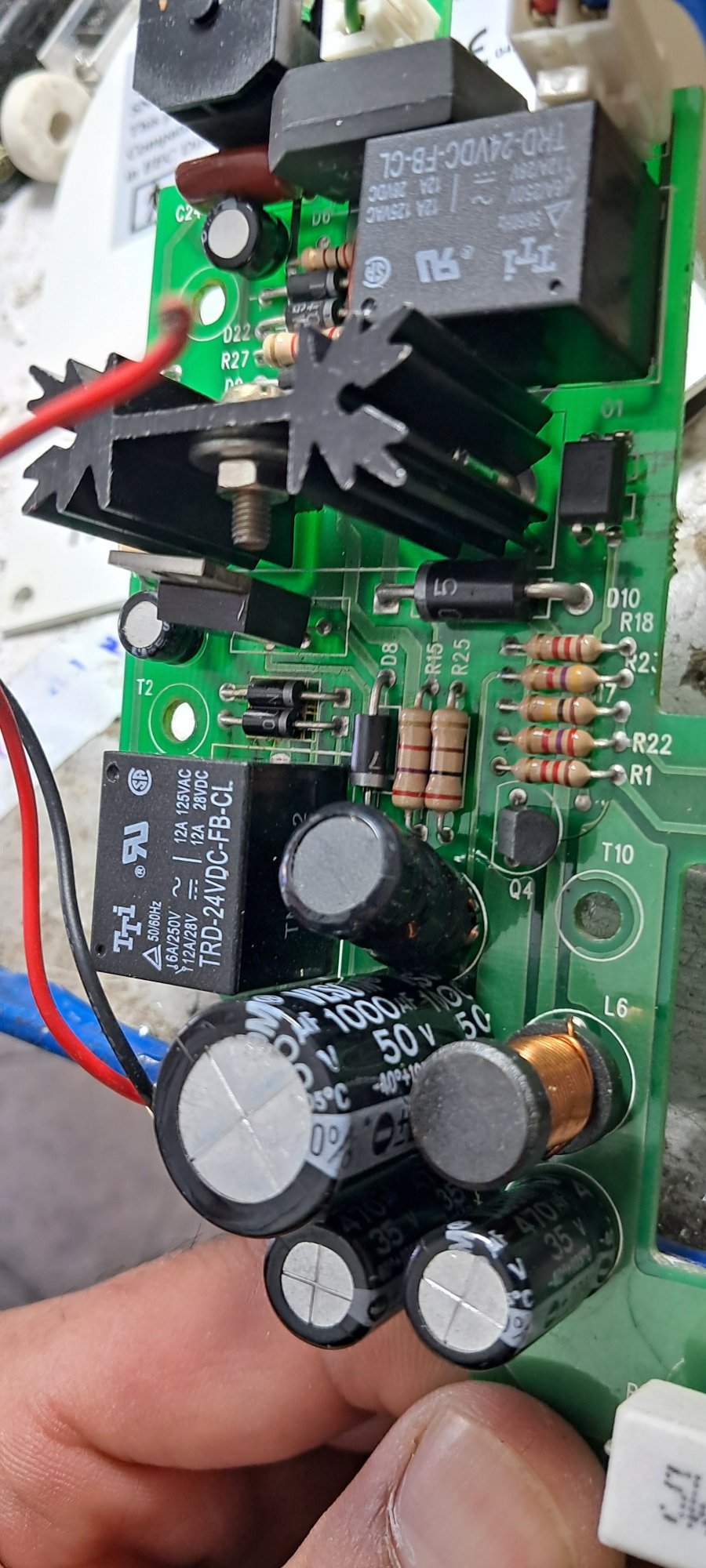

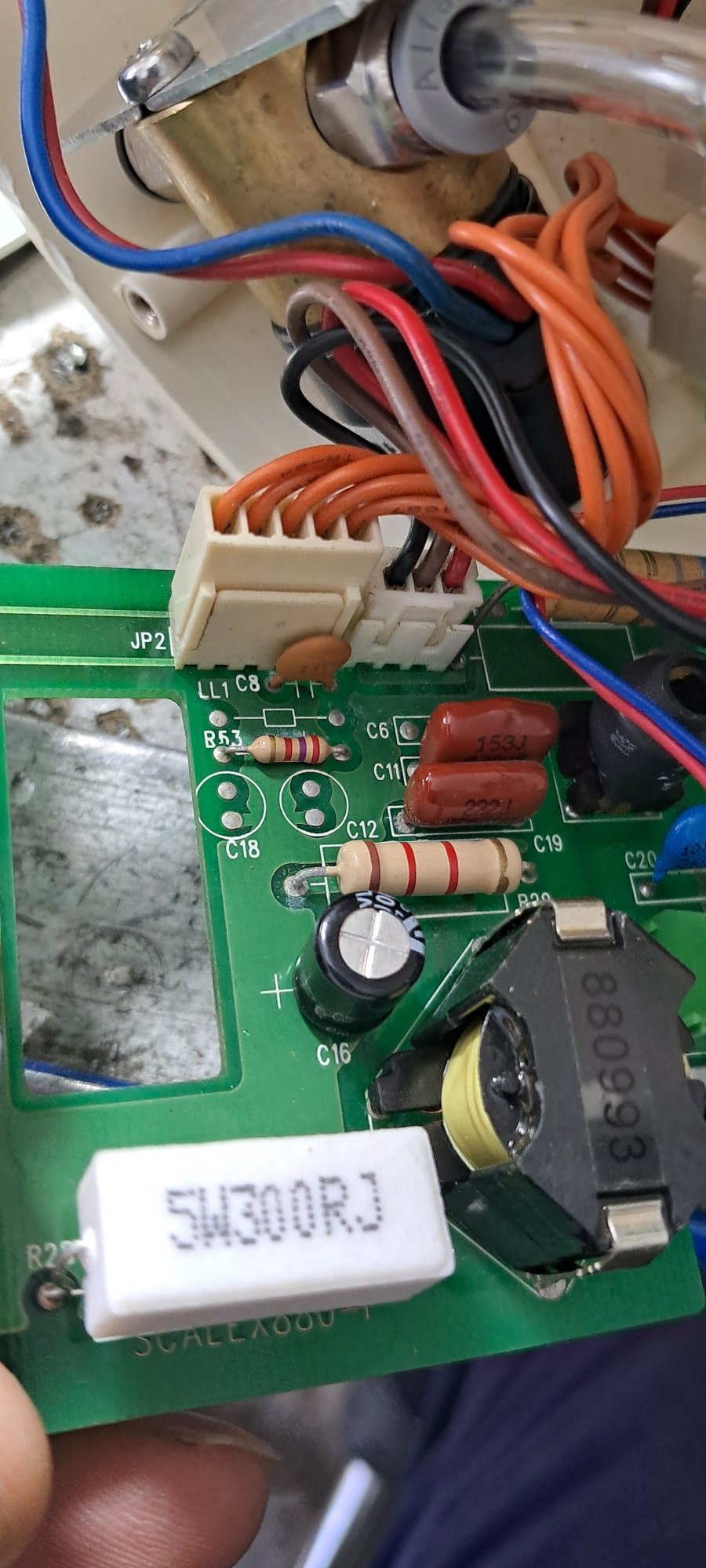

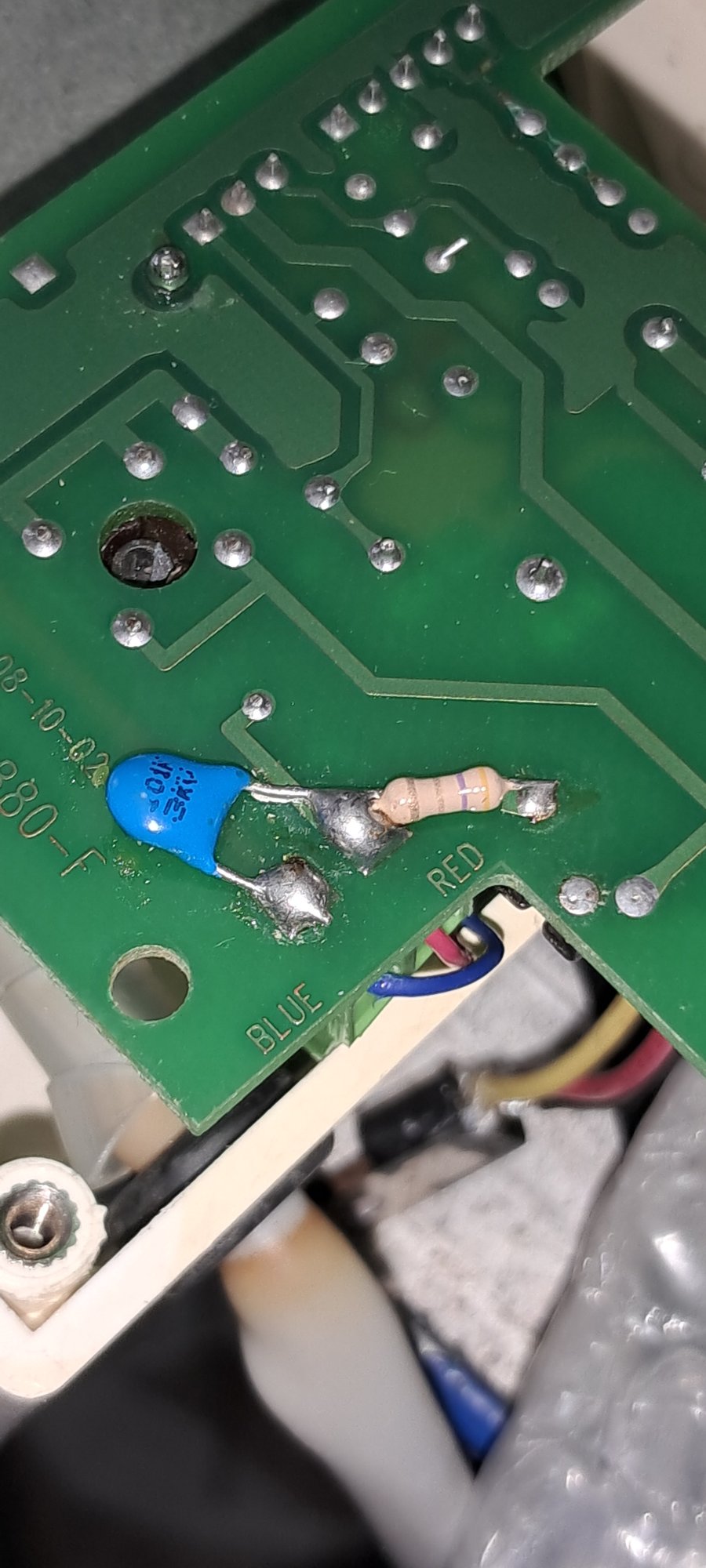

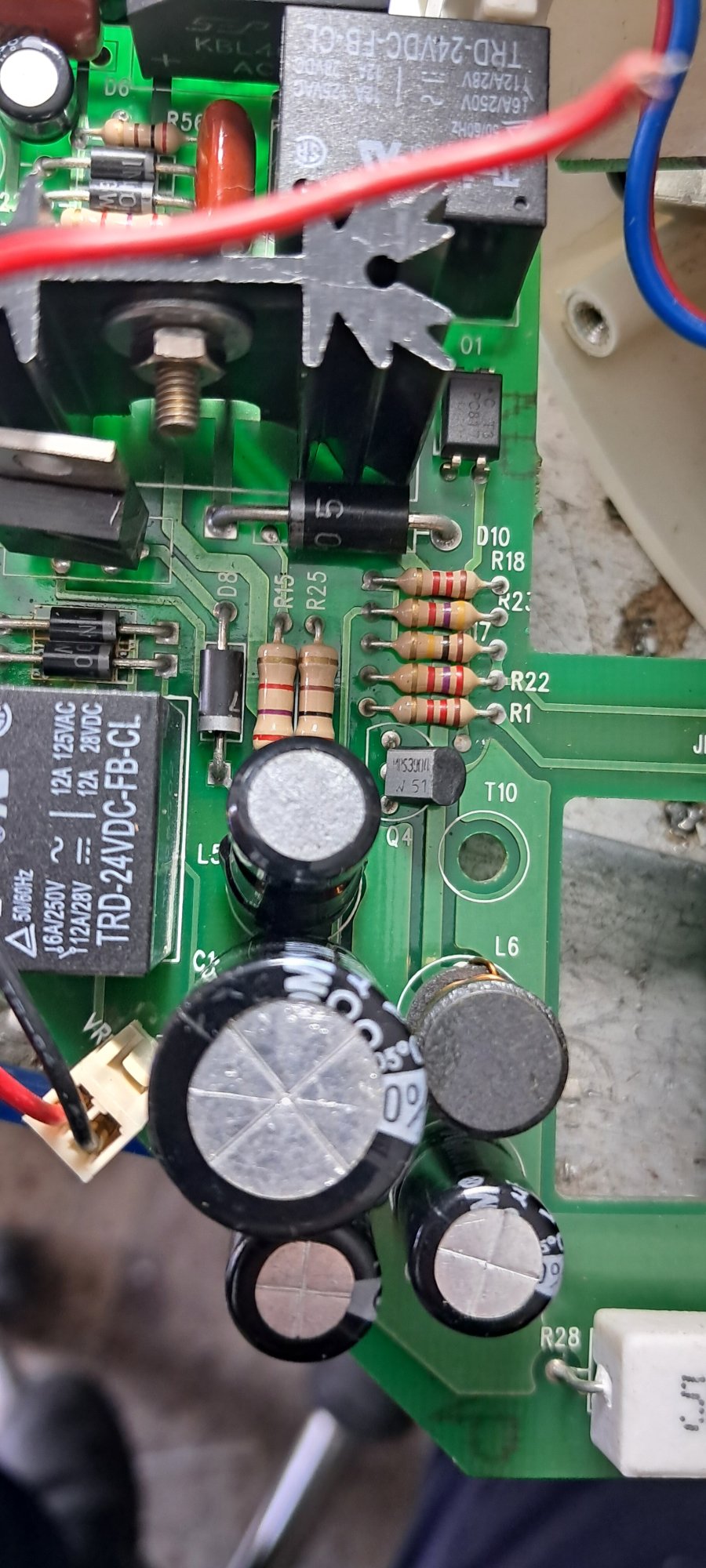

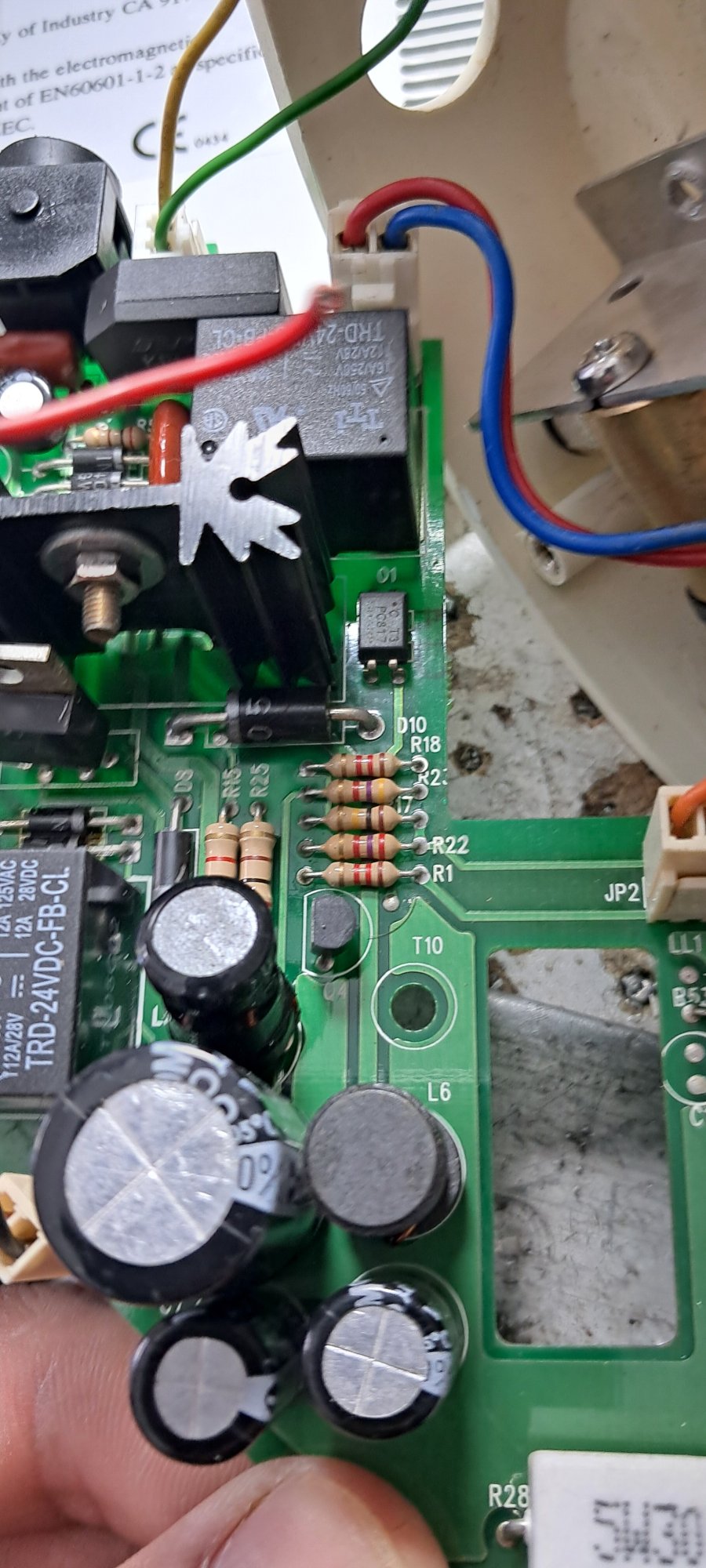

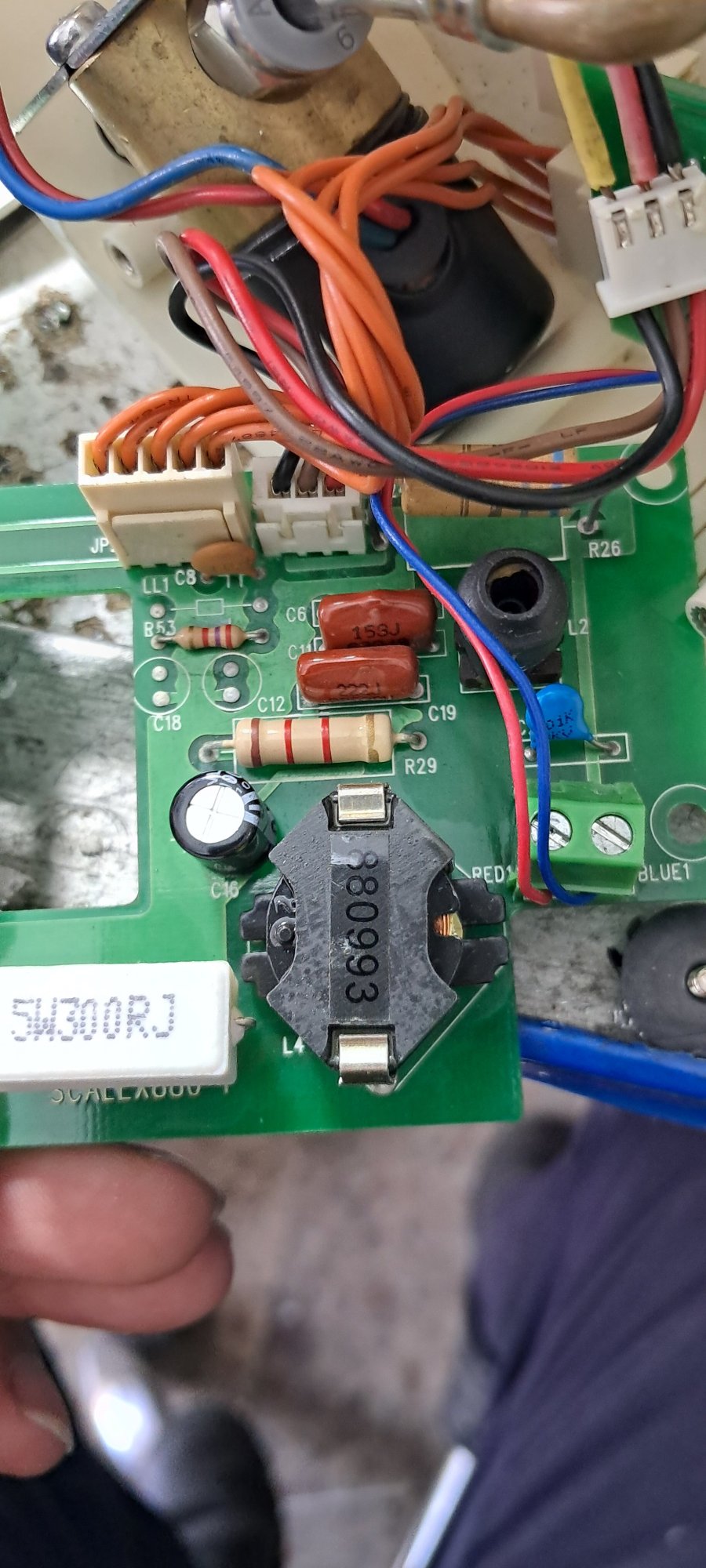

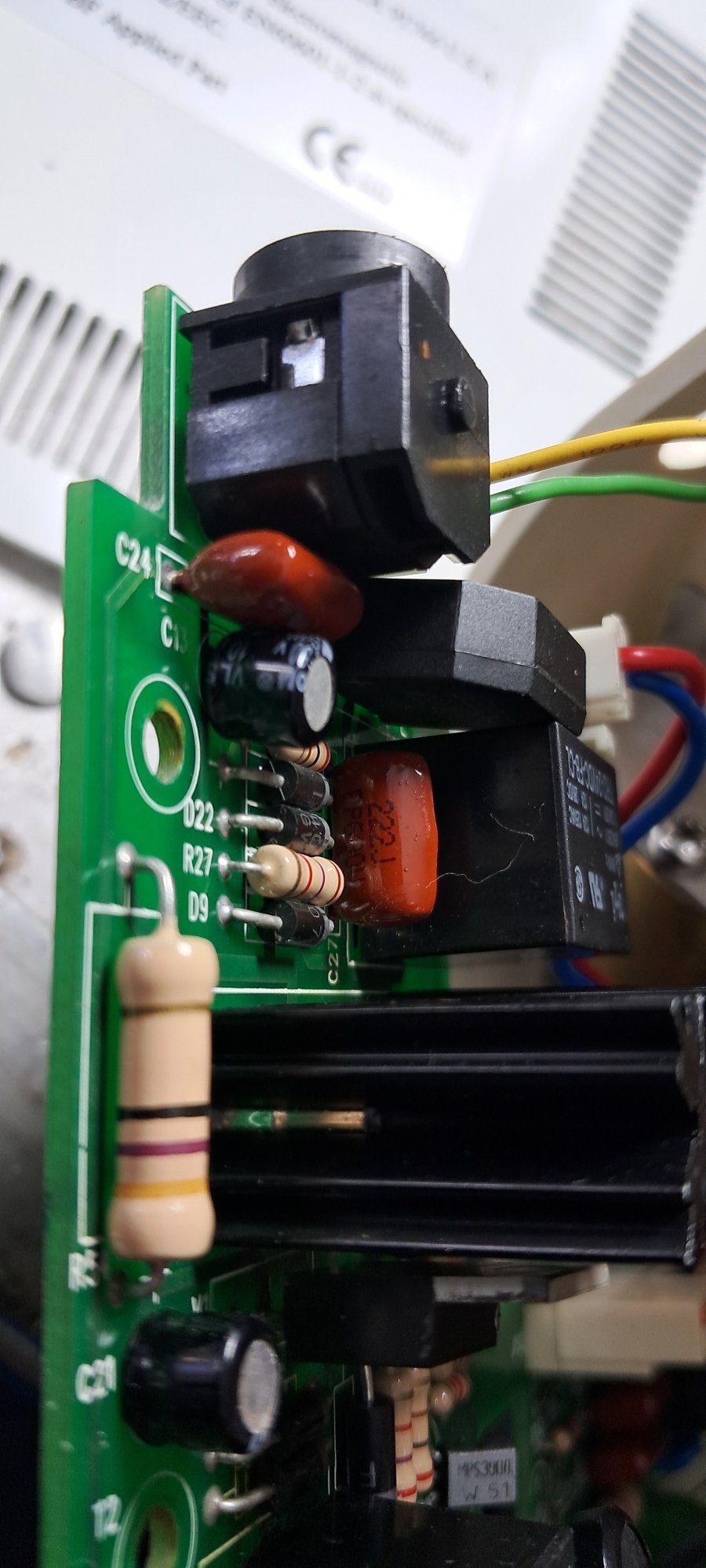

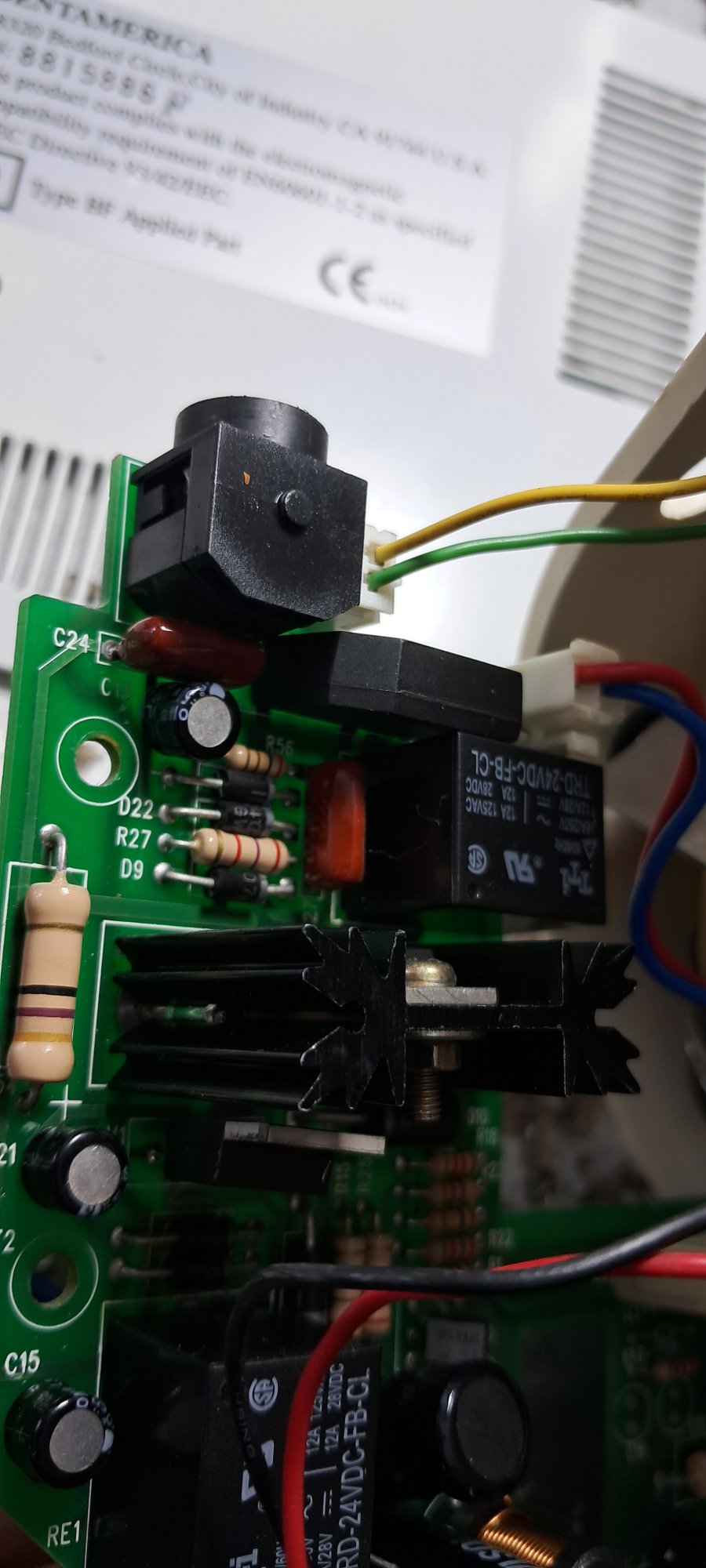

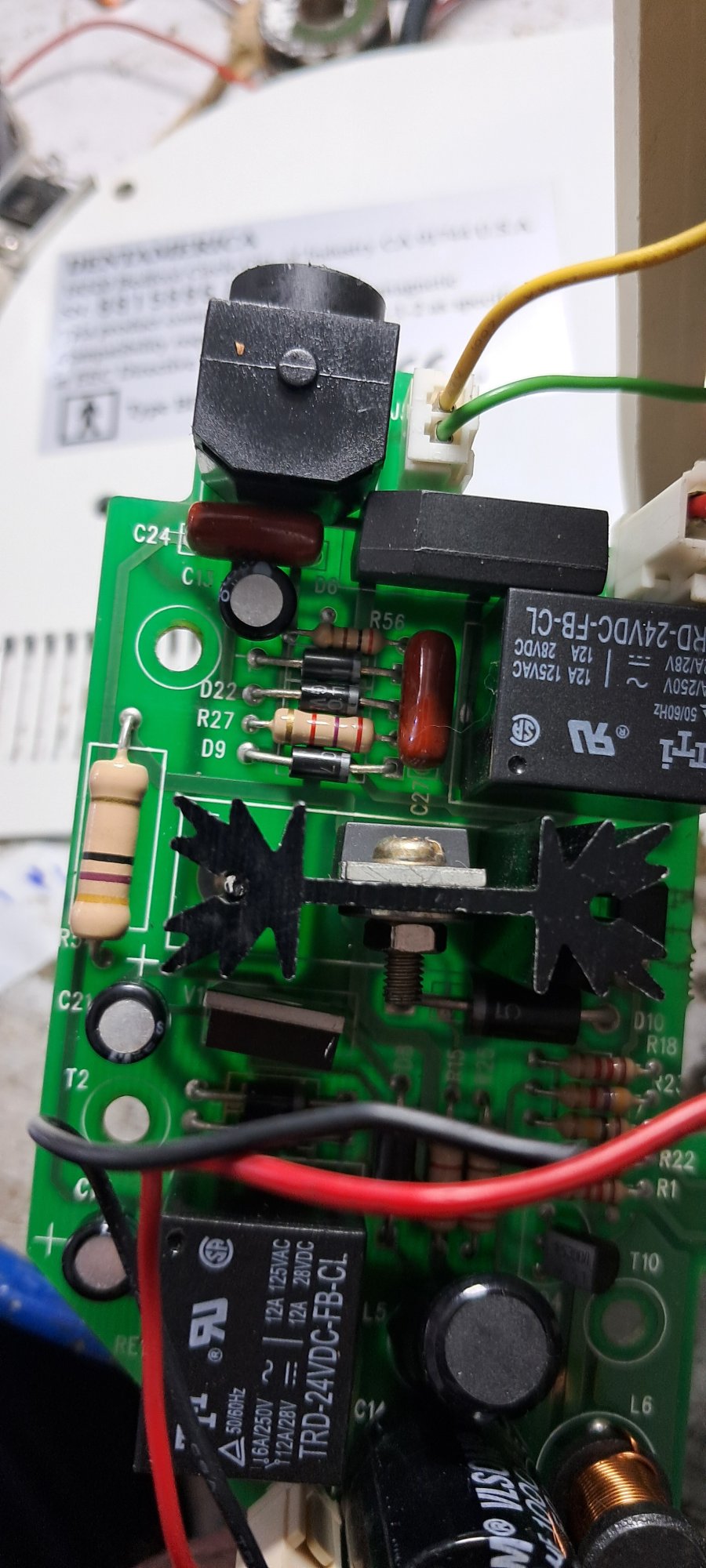

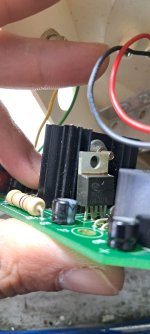

عکس زیاد گرفتم بچه ها استفاده کنن



[جمشيدا]

درود

برند و شماره مدل را کامل بنویسید

***

ترانزیستور های راه انداز رله ها را چک کردی و اینکه خود رله ها کنتاکت هایش از داخل مشکل نداشته باشه
و اینکه برد را از نظر لحیم کاری چک کن



[amir2064829]

درود

برند و شماره مدل را کامل بنویسید

***

ترانزیستور های راه انداز رله ها را چک کردی و اینکه خود رله ها کنتاکت هایش از داخل مشکل نداشته باشه
و اینکه برد را از نظر لحیم کاری چک کن

ممنونم مهندس عزیز مدل SCALEX880



[amir2064829]

ممنونم مهندس عزیز مدل SCALEX880

ترانزیستور هر ۴ عدد رو تست دیود و بوق درواقع عملکرد درستی نشون دادن
کنتاکت باز رله رو چک کردم دیدم درسته حقیقتا موندم چیکار کنم آخه چیز خواستی هم نداره مهندس عزیز .. فقط یادمه میگفت دستگاه آب خوردگی داشت یمدتی موتور آبش یکسره کار می‌کرد اما الان که من باز کردم حتی موتورشم کار نمیکنه
موتور ۲۴ ولت
رله هم ۲۴ ولت
رله با وصل دوشاخه یکسره کار میکنه



[جمشيدا]

ببین همین رله از کدوم قطعه فرمان میگیره
مسیرش را بررسی بفرمائید



[amir2064829]

ببین همین رله از کدوم قطعه فرمان میگیره
مسیرش را بررسی بفرمائید

مهندس عزیزم ممنونم از راهنمایی یکسره کار کردن رله درست شد اما حالا نمیدونم چرا ویبراتور جرمگیر که روش سری قرار میگره موتورش کار نمیکنه همینطور پمپ آب هیچ صدایی نمیده حتما باید آب وصله باشه؟



[amir2064829]

خروجی ولتاژ برای دسته ویبراتور ندارم صفره



[jahanerayane]

سلام.شما روش درستش اینه که از مهندسی معکوس استفاده کنید و از قسمت خراب مسیر رو تعقیب کنید ببینید که به کدوم رله وصل میشه و بعد برسی کنید که رله فرمان قطع و وصل رو از کجا میگیری اگر اون هم سالم بود ببینید فرمان قبلی از کجا میاد و قطعا به این روش و در صورت نیاز رسم دیاگرام این مسیرها به نتیجه میرسید.
