درخواست: کمک برای خواندن مدل قطعه که روی بورد با TR0P نشان داده شده

[babko59]

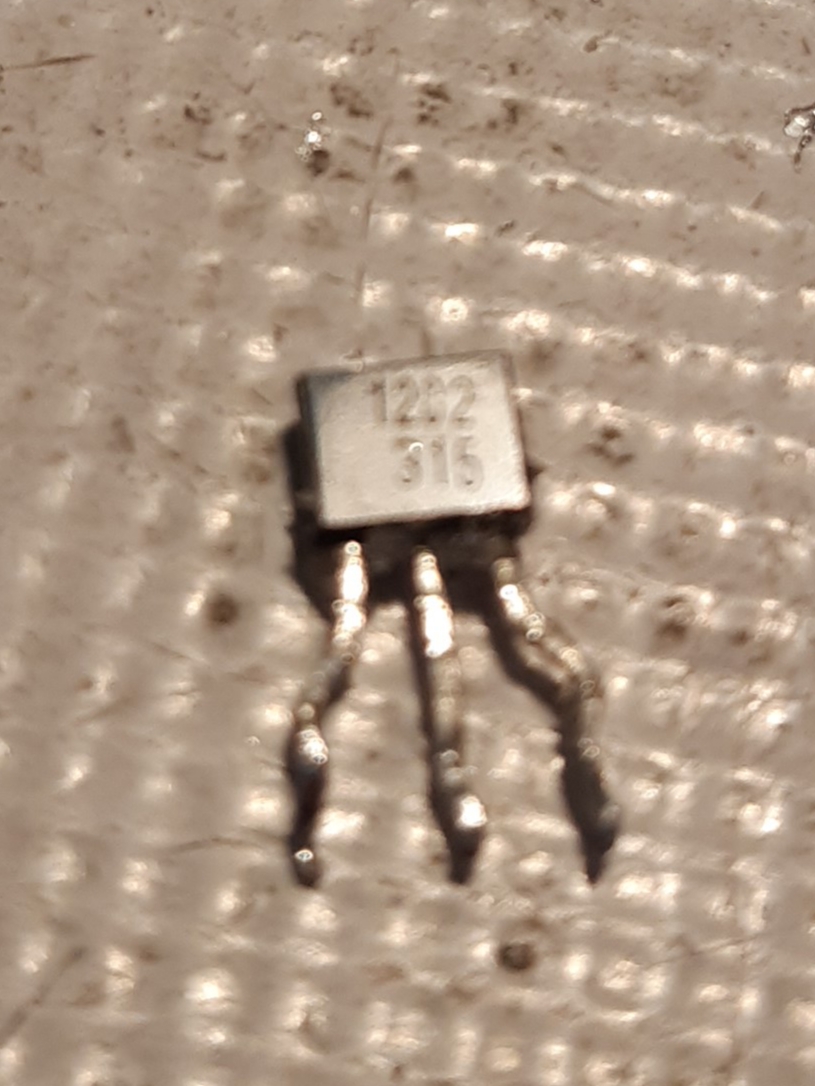

دوستان روی بورد یه قطه دارم که ظاهرا ترایاک و روی بورد باTR0P مشخص شده .رو قطعه شماره 1202 رو زده که من نتونستم پیدا کنم دیتا شیت و معادل رو .لطفا دوستان اگه میتونن کمک کنن و بگن دیتا شیت چطور میشه پیدا کرد و آیا با این قطعه برخورد کردن و میدونن چیه؟



[جمشيدا]

سلام

برند دستگاه و مدل و شماره برد را ننوشتید​



[m_v_b]

دوستان روی بورد یه قطه دارم که ظاهرا ترایاک و روی بورد باTR0P مشخص شده .رو قطعه شماره 1202 رو زده که من نتونستم پیدا کنم دیتا شیت و معادل رو .لطفا دوستان اگه میتونن کمک کنن و بگن دیتا شیت چطور میشه پیدا کرد و آیا با این قطعه برخورد کردن و میدونن چیه؟مشاهده فایل‌پیوست 175341

سلام یه عکس از نمای بالای قطعه بده مهندس



[جمشيدا]

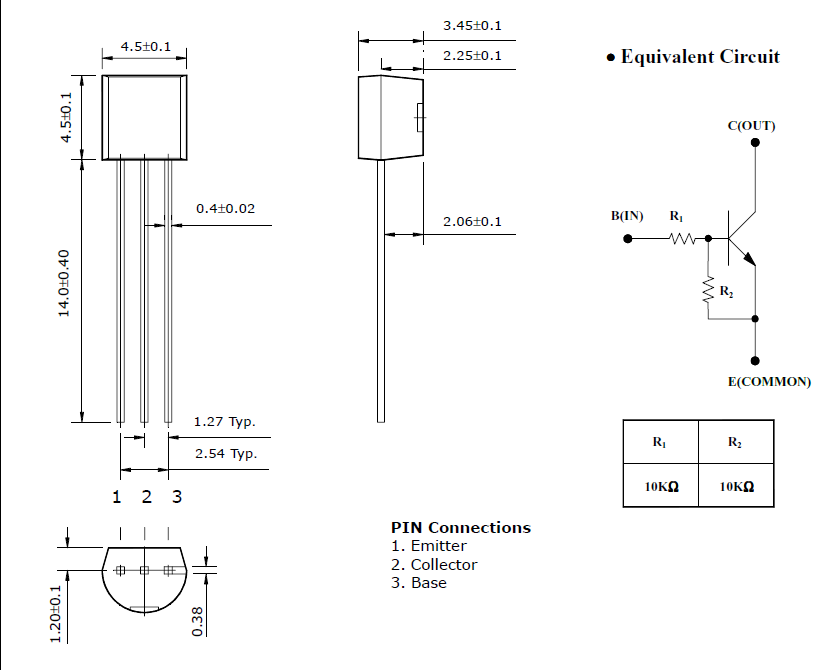

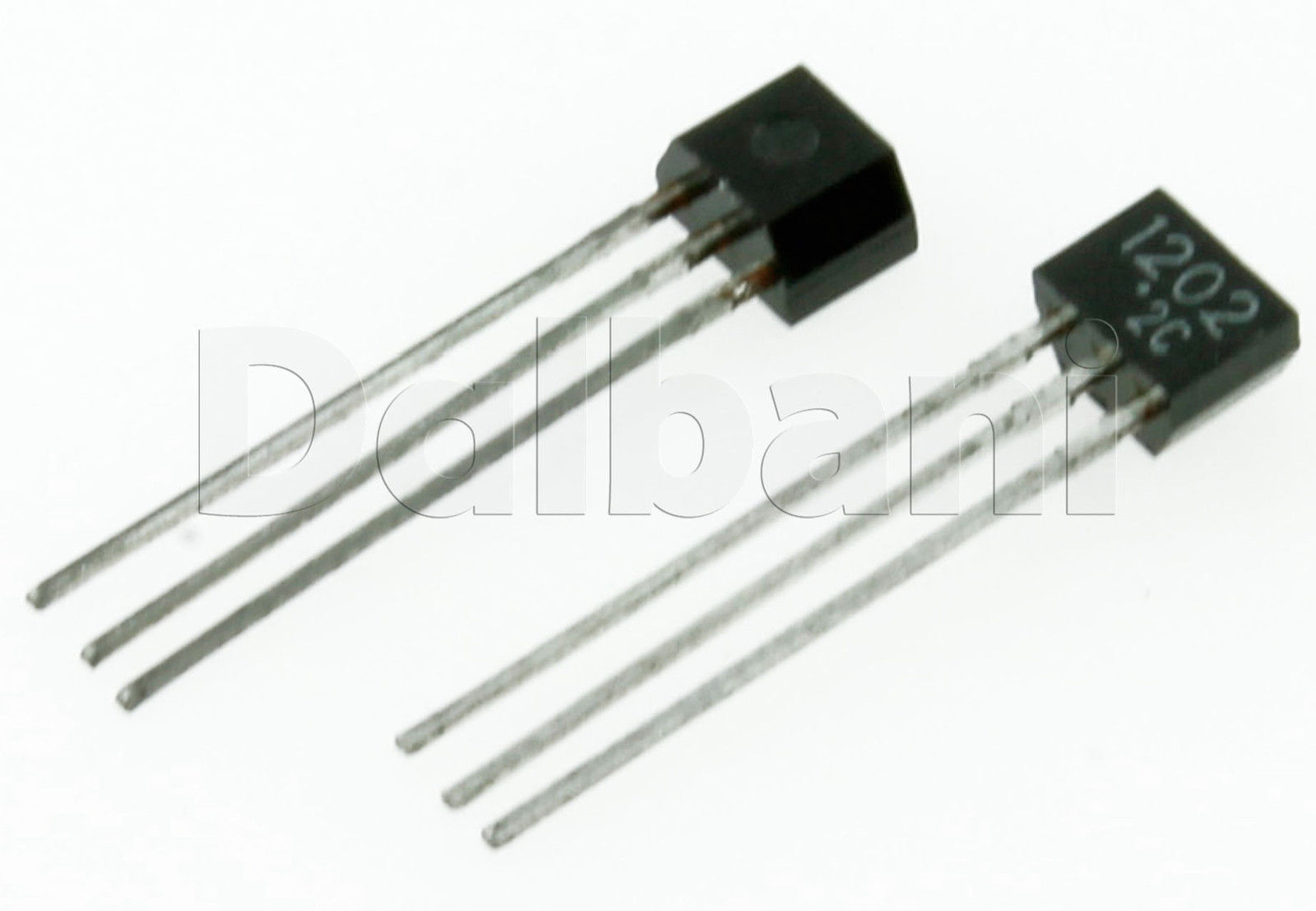

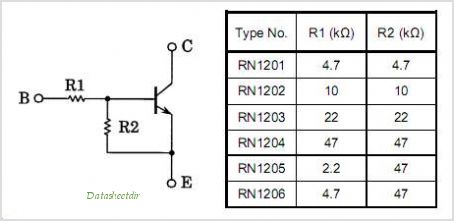

SRC1202 NPN Silicon Transistor With built-in bias resistors

ترانزیستور با دو مقاومت داخلی

****************************






​



[babko59]

سلام

برند دستگاه و مدل و شماره برد را ننوشتید​

مهندس مربوط به برد پاور ماشین لباسشویی اسنواس که بعد از مدتی خودبخود خاموش میشد و الان کلا روشن نمیشه. که عکس برد رو هم میزارم



[babko59]

SRC1202 NPN Silicon Transistor With built-in bias resistors

ترانزیستور با دو مقاومت داخلی

****************************
مشاهده فایل‌پیوست 175342


مشاهده فایل‌پیوست 175346


مشاهده فایل‌پیوست 175347​

مهندس بسیار سپاس گذار. در مورد تست قطعه و معادلش میتونی کمکم کنی



[babko59]

سلام یه عکس از نمای بالای قطعه بده مهندس

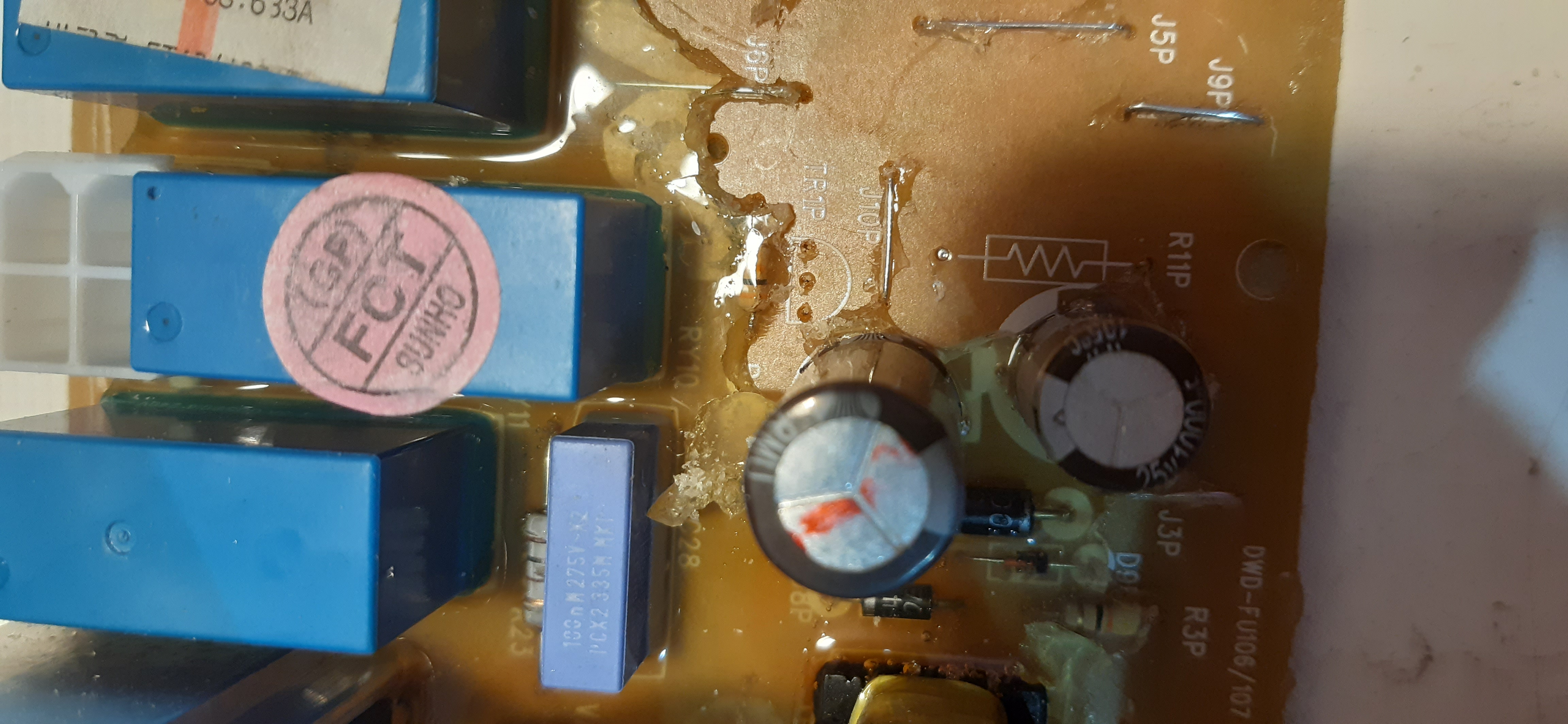

اینم عکس از برد



[جمشيدا]

مهندس بسیار سپاس گذار. در مورد تست قطعه و معادلش میتونی کمکم کنی

سلام

فکر نکنم این ترانزیستور به این ساده گیا بسوزه...

ولی میتونی تو برد های اوراقی دنبالش بگردی

مثلا تو برد ویدئو آیوا 101 و 102 و سی دی های سه دیسک سامسونگ هست

مشابه اش با همین عملکرد در این بردها وجود دارد​
